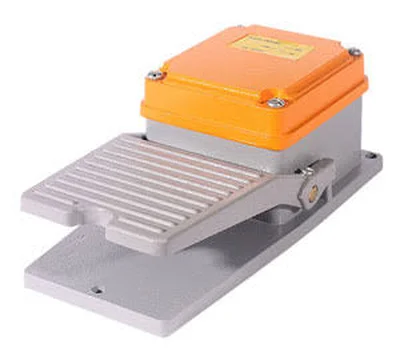

پدال صنعتی یا Foot Switch یکی از تجهیزات فرمان ماشین‌آلات است که با فشار پا فعال می‌شود. در بسیاری از خطوط تولید، دستگاه‌های پرس، ماشین‌های بسته‌بندی و ایستگاه‌های مونتاژ، اپراتور باید با هر دو دست قطعه یا ابزار را کنترل کند. در چنین شرایطی پدال امکان ارسال فرمان الکتریکی بدون استفاده از دست را فراهم می‌کند.
ظاهر ساده پدال نباید باعث شود این تجهیز فقط یک کلید معمولی در نظر گرفته شود. نوع عملکرد، کنتاکت‌های داخلی، حفاظ مکانیکی، بدنه، درجه حفاظت و در مدل‌های ایمنی، منطق عملکرد پدال اهمیت زیادی دارند. انتخاب باید بر اساس مدار فرمان و نوع ماشین انجام شود.
پدال صنعتی چیست؟
پدال صنعتی یک وسیله فرمان پایی است. با حرکت Pedal، مکانیزم داخلی Contactها را تغییر وضعیت می‌دهد و فرمان به Contactor، Relay، PLC یا مدار Control ارسال می‌شود.
Foot Switch می‌تواند برای Start، Stop، Jog، Inching، Hold-to-Run یا سایر Functionهای طراحی‌شده ماشین استفاده شود. عملکرد دقیق باید از Wiring Diagram دستگاه و مشخصات همان پدال مشخص شود.
Siemens پدال‌های صنعتی را برای کاربردهایی مانند ماشین‌ابزار، Press، ماشین‌آلات ورق‌کاری و ایستگاه‌های کاری معرفی می‌کند. Schneider نیز Harmony XPE را برای فرمان‌های Start و Stop در ماشین‌آلات صنعتی و حالت‌هایی مانند Pulsed Start، Inching و Hold-to-Run عرضه می‌کند.
کاربرد پدال فرمان
ماشین‌های پرس
ماشین‌ابزار
ماشین‌آلات بسته‌بندی
ایستگاه مونتاژ
ماشین‌آلات خم و برش
تجهیزات تولید سفارشی
مزیت اصلی این تجهیز آزاد ماندن دست‌های اپراتور است. با این حال استفاده از Foot Switch فقط زمانی مناسب است که نحوه فرمان دادن با پا با ارزیابی ریسک و طراحی ماشین هماهنگ باشد.
انواع پدال صنعتی
| نوع پدال |
ویژگی |
کاربرد کلی |
| تک پدال |
یک Pedal مستقل |
یک فرمان مانند Start یا Jog |
| دوبل |
دو Pedal در یک مجموعه |
دو فرمان مستقل مانند جلو و عقب |
| حفاظ‌دار |
دارای Cover محافظ |
کاهش تحریک ناخواسته |
| بدون حفاظ |
Pedal کاملاً در دسترس |
کاربردهای متناسب با ارزیابی ریسک |
| لحظه‌ای |
با رها شدن به حالت اولیه برمی‌گردد |
Jog، Start یا Hold-to-Run |
| قفل‌شونده |
وضعیت را تا Release حفظ می‌کند |
Applicationهای مشخص طبق مدار |
| ایمنی |
دارای عملکرد Safety تعریف‌شده |
ماشین‌آلات نیازمند Safety Function |
پدال تک و دوبل
Single Foot Switch یک Pedal دارد و معمولاً برای یک Function اصلی استفاده می‌شود. در مدل Double دو Pedal در یک Housing قرار می‌گیرند و می‌توان دو فرمان مستقل ایجاد کرد.
برای مثال یک Pedal می‌تواند حرکت رو به جلو و Pedal دوم حرکت برگشت را کنترل کند. ABB نیز در سری Fox مدل‌های Single و Double را برای همین نوع کاربردهای چندجهته معرفی می‌کند.
پدال حفاظ‌دار
Protective Cover اطراف Pedal قرار می‌گیرد و احتمال فعال شدن ناخواسته در اثر برخورد جسم، افتادن ابزار یا تماس اتفاقی پا را کاهش می‌دهد.
وجود حفاظ به معنی Safety Rated بودن خودکار تجهیز نیست. یک Foot Switch حفاظ‌دار می‌تواند صرفاً یک وسیله فرمان عادی باشد و مشخصات Safety باید جداگانه از Datasheet بررسی شوند.
Siemens پدال‌های فعلی SIRIUS 3SE2/3SE3 را هم با Cover و هم بدون Cover ارائه می‌کند. Schneider Harmony XPE نیز مدل‌های دارای Cover و بدون Cover در ساختارهای فلزی و پلاستیکی دارد.
پدال لحظه‌ای
Momentary Foot Switch فقط تا زمانی که Pedal فشرده است در وضعیت تحریک باقی می‌ماند و پس از برداشتن پا به وضعیت Rest برمی‌گردد.
این عملکرد برای Jog و Inching مناسب است؛ زیرا حرکت ماشین می‌تواند با رها شدن Pedal متوقف شود. منطق واقعی Stop باید توسط مدار کنترل یا Safety System تضمین شود.
پدال قفل‌شونده
در Latching Foot Switch، تحریک Pedal می‌تواند باعث حفظ وضعیت مکانیزم شود و برای بازگشت نیاز به Release مجزا وجود داشته باشد. ساختار دقیق میان مدل‌ها متفاوت است.
Siemens در خانواده فعال SIRIUS Foot Switch هم مدل‌های Momentary و هم Latching ارائه می‌کند. هنگام Replacement باید این مشخصه دقیقاً با پدال قبلی یکسان یا از نظر مدار تایید شده باشد.
پدال دو حالته و سه حالته
بعضی Safety Foot Switchها به جای عملکرد ساده ON/OFF دارای دو یا سه Position هستند. در ساختار سه‌حالته می‌توان وضعیت Released، Position میانی و Fully Depressed را از یکدیگر تفکیک کرد.
در خانواده Fox ABB، مدل سه‌حالته به شکلی طراحی شده است که ماشین در Position میانی اجازه عملکرد داشته باشد و در حالت رهاشده یا فشار کامل متوقف شود. پس از فشار کامل نیز Reset لازم است.
این نوع عملکرد یک ویژگی Safety تخصصی است و نباید با پدال دو مرحله‌ای عادی یا دو Contact ساده اشتباه گرفته شود.
NO و NC در پدال صنعتی
Contactهای پدال می‌توانند NO، NC یا ترکیبی از هر دو باشند. مدل 1NO+1NC یکی از ساختارهای متداول است، اما مدل‌های 2NO+2NC و ترکیب‌های دیگر نیز وجود دارند.
برای نمونه Siemens در محصول فعال 3SE2903-1AA20 از 2NO+2NC استفاده می‌کند، در حالی که مدل 3SE2902-0AA20 دارای 1NO+1NC است. بنابراین تعداد Contact باید از کد دقیق محصول خوانده شود.
تعداد بیشتر Contact الزاماً به معنی ایمنی بالاتر نیست. نحوه سیم‌کشی و Logic مدار تعیین می‌کند Contactها چه Functionی داشته باشند.
Positive Opening چیست؟
Positive Opening به ساختاری گفته می‌شود که در شرایط تعریف‌شده، حرکت مکانیکی Actuator باعث باز شدن مستقیم Contact مربوطه می‌شود. این ویژگی در بعضی مدارهای Safety اهمیت دارد.
Siemens برای خانواده 3SE29 Positive Opening کنتاکت‌های NC مطابق IEC/EN 60947-5-1 را ذکر می‌کند. Schneider نیز برای Harmony XPE ساختار Positive Opening را در مدل‌های مربوطه ارائه می‌کند.
نکته ایمنی:
وجود Contact از نوع NC به‌تنهایی یک پدال را Safety Foot Switch نمی‌کند. Positive Opening، Architecture مدار، Safety Relay یا Safety PLC و الزامات ماشین باید هم‌زمان بررسی شوند.
بدنه فلزی یا پلاستیکی
Metal Foot Switch برای محیط‌های صنعتی سخت‌تر گزینه رایجی است. Housing فلزی معمولاً Mechanical Robustness بیشتری دارد، اما وزن آن نیز بیشتر است.
Plastic Foot Switch سبک‌تر است و می‌تواند برای محیط‌های معمول صنعتی مناسب باشد. Schneider در Harmony XPE مدل‌های Metal را برای Heavy-Duty و مدل‌های Plastic را برای محدودیت‌های سبک‌تر تفکیک می‌کند.
انتخاب فقط بر اساس Material مناسب نیست. IP، Contact، Cover، Temperature Range و شرایط مکانیکی باید همراه جنس بدنه بررسی شوند.
درجه حفاظت IP
Foot Switch روی کف یا نزدیک ماشین نصب می‌شود و می‌تواند در معرض Dust، روغن، رطوبت یا پاشش آب قرار گیرد. به همین دلیل IP Rating یکی از مشخصات مهم انتخاب است.
Siemens برای بسیاری از پدال‌های فعال SIRIUS 3SE2/3SE3 مقدار IP65 اعلام می‌کند. Schneider Harmony XPE نیز در خانواده مربوطه تا IP66 ارائه می‌شود.
این مقادیر مربوط به مدل‌های مشخص هستند. هنگام خرید باید IP دقیق همان کد و شرایط نصب صحیح طبق دستور سازنده بررسی شوند.
ورودی کابل پدال
Cable Entry مشخص می‌کند کابل Control چگونه وارد Housing می‌شود. در محصولات صنعتی می‌توان Threadهایی مانند M20×1.5 یا ورودی‌های دیگر مشاهده کرد.
Siemens در چند مدل فعال SIRIUS Foot Switch ورودی M20×1.5 ارائه می‌کند. Cable Gland نصب‌شده باید با قطر Cable و IP موردنیاز هماهنگ باشد.
پدال صنعتی و PLC
Contact خشک پدال می‌تواند در بسیاری از سیستم‌ها به Digital Input PLC متصل شود. PLC وضعیت Pedal را خوانده و مطابق برنامه، Output یا Sequence موردنظر را اجرا می‌کند.
در مدار فرمان ساده نیز Contact پدال می‌تواند Relay یا Contactor را کنترل کند. Current Rating Contact و Category استفاده باید با Load مدار فرمان تطبیق داده شوند.
اگر Foot Switch بخشی از Safety Function است، اتصال آن به Input عادی PLC الزاماً کافی نیست و باید معماری Safety مناسب پروژه طراحی شود.
پدال صنعتی زیمنس
Siemens در خانواده SIRIUS 3SE2 و 3SE3 Foot Switchهای فلزی و پلاستیکی، با Cover یا بدون Cover و با عملکرد Momentary یا Latching ارائه می‌کند.
کدهای جاری مانند 3SE2902-0AA20 و 3SE2903-1AA20 در کاتالوگ 2026 زیمنس همچنان Active هستند. این مدل‌ها فلزی، حفاظ‌دار و IP65 هستند، اما Contact Configuration آن‌ها متفاوت است.
در نتیجه برای Replacement پدال Siemens نباید فقط ظاهر Housing ملاک باشد و کد MLFB کامل باید بررسی شود.
پدال صنعتی Schneider Harmony XPE
Harmony XPE خانواده Foot Switch اشنایدر برای ماشین‌آلات صنعتی است و مدل‌های Single، Double، Metal، Plastic، حفاظ‌دار و بدون حفاظ را پوشش می‌دهد.
در این خانواده مدل‌های فعلی مانند XPEB310 با بدنه پلاستیکی، Cover، یک مرحله، 1NO+1NC و IP66 ارائه می‌شوند.
هنگام جایگزینی مدل‌های قدیمی Harmony XPE باید وضعیت تجاری کد بررسی شود؛ زیرا برخی کدهای خاکستری قدیمی XPEG در سال 2026 Discontinued شده و با مدل‌های آبی XPEB جایگزین شده‌اند.
پدال ایمنی با پدال فرمان معمولی چه تفاوتی دارد؟
پدال فرمان معمولی فقط وضعیت Contact را بر اساس حرکت پا تغییر می‌دهد. Safety Foot Switch علاوه بر این ممکن است مکانیزم سه‌حالته، Positive Opening، Latching ایمنی یا سایر ساختارهای کنترل‌شده داشته باشد.
Safety Function باید همراه کل Safety Circuit ارزیابی شود. اگر یک Foot Switch بخشی از مدار توقف ایمن ماشین است، انتخاب آن باید بر اساس Risk Assessment و Performance موردنیاز انجام شود.
راهنمای انتخاب پدال صنعتی
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| عملکرد |
Start، Jog، Inching، Hold-to-Run یا Safety |
تطابق با ماشین |
| تعداد Pedal |
تک یا دوبل |
تعداد فرمان‌ها |
| Contact |
1NO+1NC، 2NO+2NC یا ترکیب دیگر |
هماهنگی با مدار فرمان |
| عملکرد مکانیکی |
Momentary یا Latching |
رفتار فرمان پس از رها کردن |
| Cover |
حفاظ‌دار یا بدون حفاظ |
کاهش تحریک ناخواسته |
| Material |
فلز یا پلاستیک |
شرایط مکانیکی محیط |
| IP |
شرایط Dust و Water |
حفاظت محیطی |
| Safety |
Positive Opening و Function ایمنی |
ایمنی ماشین |
اشتباهات رایج در انتخاب پدال
- انتخاب فقط براساس ظاهر یا ابعاد Housing
- اشتباه گرفتن Momentary و Latching
- بی‌توجهی به تعداد NO و NC
- فرض Safety بودن هر پدال حفاظ‌دار
- استفاده از پدال معمولی به جای Safety Foot Switch
- انتخاب IP نامناسب برای محیط مرطوب یا آلوده
- بی‌توجهی به Cable Entry و گلند
- اتصال Load نامتناسب مستقیماً به Contact پدال
- عدم بررسی وضعیت تولید کد قدیمی
- جایگزینی مدل قدیمی بدون بررسی عملکرد مکانیکی آن
Replacement پدال قدیمی
در Replacement ابتدا کد کامل پدال و Contact Diagram ثبت شود. سپس Momentary یا Latching بودن، تعداد Pedal، Cover و جنس Housing بررسی شوند.
ابعاد پایه و محل پیچ‌های نصب نیز اهمیت دارند. Foot Switch جدید ممکن است از نظر عملکرد الکتریکی مناسب باشد اما به دلیل Mounting متفاوت روی دستگاه قبلی نصب نشود.
در مدل Safety، صرف معادل بودن 1NO+1NC کافی نیست. Trigger Mechanism، Positive Opening و عملکرد Reset باید با طراحی قبلی تطبیق داده شوند.
چک‌لیست Replacement پدال:
کد محصول، تک یا دوبل بودن، حفاظ، Material، Momentary/Latching، تعداد Position، NO/NC، Positive Opening، IP، Cable Entry، ابعاد نصب، کاربرد Safety و اتصال به PLC یا Relay بررسی شوند.
قیمت پدال صنعتی به چه عواملی بستگی دارد؟
قیمت پدال به جنس Housing، تک یا دوبل بودن، وجود Cover و تعداد Contactها وابسته است. مدل فلزی Heavy-Duty ساختار متفاوتی نسبت به Foot Switch پلاستیکی ساده دارد.
IP، Positive Opening، Latching Mechanism و Safety Function نیز روی قیمت تاثیر دارند. مدل‌های تخصصی ماشین‌آلات و Safety معمولاً با پدال فرمان ساده قابل مقایسه مستقیم نیستند.
برند و وضعیت تولید کد نیز اهمیت دارند. هنگام مقایسه قیمت بهتر است دو محصول با عملکرد، Contact و درجه حفاظت مشابه بررسی شوند.
برای خرید پدال صنعتی چه اطلاعاتی لازم است؟
- کاربرد پدال در ماشین
- تک یا دوبل بودن
- حفاظ‌دار یا بدون حفاظ بودن
- Momentary یا Latching بودن
- تعداد NO و NC
- یک، دو یا سه Position بودن
- فلزی یا پلاستیکی بودن
- IP موردنیاز
- نوع Cable Entry
- ابعاد و محل پیچ‌های نصب
- نیاز به Positive Opening
- عادی یا Safety بودن مدار
- کد مدل قبلی در پروژه Replacement
سوالات متداول پدال صنعتی
پدال صنعتی چه کاربردی دارد؟
برای ارسال فرمان به ماشین با پا استفاده می‌شود و به اپراتور اجازه می‌دهد دست‌های خود را برای کار روی قطعه آزاد نگه دارد.
تفاوت پدال لحظه‌ای و قفل‌شونده چیست؟
مدل Momentary با رها شدن به حالت اولیه برمی‌گردد؛ مدل Latching وضعیت را تا انجام Release مشخص حفظ می‌کند.
پدال حفاظ‌دار چه مزیتی دارد؟
Cover احتمال تحریک تصادفی پدال در اثر برخورد یا تماس ناخواسته را کاهش می‌دهد.
تفاوت پدال تک و دوبل چیست؟
مدل تک یک Pedal دارد؛ مدل دوبل دو فرمان مستقل را در یک Housing فراهم می‌کند.
1NO+1NC در پدال یعنی چه؟
یعنی پدال یک Contact نرمال باز و یک Contact نرمال بسته دارد که با تحریک مکانیزم تغییر وضعیت می‌دهند.
آیا هر پدال حفاظ‌دار یک پدال ایمنی است؟
خیر. Safety Rating و Function باید از مشخصات فنی بررسی شوند و Cover به‌تنهایی پدال را Safety نمی‌کند.
پدال فلزی بهتر است یا پلاستیکی؟
به محیط بستگی دارد. مدل فلزی برای شرایط مکانیکی سخت‌تر رایج است و مدل پلاستیکی برای بسیاری از کاربردهای عمومی مناسب است.
آیا پدال صنعتی را می‌توان به PLC متصل کرد؟
در مدل‌های Contact-Based معمولاً می‌توان Contact را با رعایت مشخصات مدار به Digital Input PLC متصل کرد.
برای جایگزینی پدال قدیمی چه مواردی باید بررسی شوند؟
Contactها، عملکرد لحظه‌ای یا قفل‌شونده، Cover، IP، Material، ابعاد نصب و Safety Function باید با مدل جدید تطبیق داده شوند.
