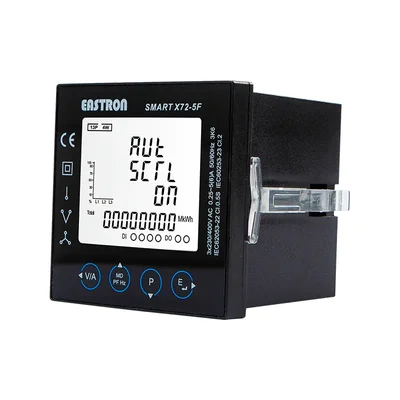

پاور آنالایزر تجهیزی برای اندازه‌گیری و پایش پارامترهای مهم شبکه برق مانند ولتاژ، جریان، فرکانس، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان و انرژی است. این تجهیزات در تابلوهای برق صنعتی، سیستم‌های مدیریت انرژی، خطوط تولید و تأسیسات برای مشاهده وضعیت مصرف و عملکرد شبکه استفاده می‌شوند. بسته به مدل، امکاناتی مانند اندازه‌گیری THD، ثبت Demand، خروجی Alarm، RS485 و Modbus نیز در دسترس است. هنگام انتخاب باید نوع شبکه، روش اندازه‌گیری جریان با CT، محدوده ولتاژ، دقت، ابعاد نصب، Communication و امکانات موردنیاز بررسی شود.
پاور آنالایزر یکی از تجهیزات اندازه‌گیری و مانیتورینگ شبکه برق است که چند پارامتر الکتریکی را به‌صورت هم‌زمان اندازه‌گیری می‌کند. در بسیاری از تابلوهای صنعتی، استفاده از یک پاورمتر چندمنظوره به‌جای چند آمپرمتر، ولت‌متر و توان‌سنج جداگانه، امکان مشاهده متمرکز وضعیت شبکه را فراهم می‌کند. نوع و تعداد پارامترهای قابل اندازه‌گیری به مدل دستگاه بستگی دارد و همه پاور آنالایزرها امکانات یکسانی ندارند.
در زمان خرید پاور آنالایزر نباید انتخاب تنها بر اساس ظاهر نمایشگر یا عنوان Power Analyzer انجام شود. نوع شبکه، ولتاژ اندازه‌گیری، ورودی جریان، نسبت CT، دقت موردنیاز، پارامترهای قابل اندازه‌گیری، نوع Communication، امکانات ثبت داده و ابعاد نصب باید با مشخصات واقعی پروژه تطبیق داده شوند. در مدل‌های پیشرفته‌تر قابلیت‌هایی مانند بررسی Harmonic، THD، Demand، Alarm، Data Logging یا تحلیل کیفیت توان نیز ممکن است وجود داشته باشد.
پاور آنالایزر یا Power Analyzer اطلاعات مربوط به وضعیت الکتریکی یک مدار یا شبکه را از ورودی‌های ولتاژ و جریان دریافت می‌کند و بر اساس این داده‌ها پارامترهای مختلف را محاسبه و نمایش می‌دهد. در کاربردهای تابلویی، دستگاه معمولاً به‌صورت ثابت روی درِ تابلو، پنل یا ریل نصب می‌شود و اپراتور می‌تواند اطلاعات شبکه را از نمایشگر دستگاه یا از طریق سیستم مانیتورینگ مشاهده کند.
پارامترهای پایه در بسیاری از پاورمترهای چندمنظوره شامل ولتاژ، جریان، فرکانس، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان و انرژی است. اندازه‌گیری پارامترهایی مانند THD، هارمونیک‌های منفرد، Demand، عدم تعادل، Min/Max، Sag/Swell یا ثبت شکل موج به خانواده و مدل دستگاه وابسته است و نباید وجود آن‌ها را برای هر پاور آنالایزر فرض کرد.
یکی از مزیت‌های پاور آنالایزر، مشاهده هم‌زمان چند متغیر الکتریکی است. پارامترهای قابل اندازه‌گیری دقیقاً به مدل وابسته‌اند، اما در تجهیزات صنعتی معمولاً بخشی از موارد زیر دیده می‌شود:
Voltage، Current، Frequency و وضعیت فازها بسته به مدل.
توان اکتیو، توان راکتیو، توان ظاهری و Power Factor.
انرژی اکتیو و راکتیو و در مدل‌های مربوطه مقادیر Demand یا Max Demand.
THD، Harmonic و سایر شاخص‌های Power Quality فقط در مدل‌های مجهز به این قابلیت‌ها.
مرز نام‌گذاری این تجهیزات بین سازندگان کاملاً یکسان نیست. یک Power Meter ساده ممکن است برای اندازه‌گیری توان و انرژی طراحی شده باشد، در حالی که یک Multifunction Power Meter چندین متغیر شبکه را نمایش دهد. در بازار ایران هر دو گروه ممکن است با عنوان پاور آنالایزر عرضه شوند.
در مقابل، Power Quality Analyzer معمولاً برای تحلیل عمیق‌تر کیفیت توان طراحی می‌شود. قابلیت‌هایی مانند ثبت رخداد، بررسی Sag و Swell، تحلیل Harmonic پیشرفته، Waveform Capture، Event Logging یا ارزیابی بر اساس استانداردهای کیفیت توان در این کلاس اهمیت بیشتری دارند. بنابراین صرف وجود THD روی یک پاورمتر به معنی آن نیست که دستگاه یک آنالایزر کامل کیفیت توان است.
| نوع تجهیز | کاربرد معمول | قابلیت‌ها | نکته انتخاب |
|---|---|---|---|
| Power Meter | اندازه‌گیری توان و انرژی | وابسته به مدل | برای Metering پایه مناسب است |
| Multifunction Meter | مانیتورینگ چند پارامتر شبکه | V، A، Hz، Power، PF، Energy و امکانات دیگر بسته به مدل | برای تابلوهای صنعتی بسیار رایج است |
| Power Quality Analyzer | تحلیل کیفیت شبکه | Harmonic، Event، Sag/Swell و قابلیت‌های پیشرفته در مدل‌های مربوطه | سطح استاندارد و قابلیت واقعی دستگاه بررسی شود |
جریان یکی از مهم‌ترین پارامترها در انتخاب پاور آنالایزر است. بسیاری از مدل‌های تابلویی برای اندازه‌گیری جریان از CT خارجی استفاده می‌کنند. در این حالت جریان اصلی کابل یا باس‌بار مستقیماً وارد پاور آنالایزر نمی‌شود و CT آن را به جریان ثانویه متناسب با ورودی دستگاه تبدیل می‌کند.
ورودی ثانویه CT می‌تواند بسته به مدل دستگاه برای مقادیری مانند 1A یا 5A طراحی شده باشد. مقدار دقیق باید از Datasheet بررسی شود. نسبت CT نیز باید در تنظیمات پاور آنالایزر مطابق ترانس جریان نصب‌شده تعریف شود تا عدد نمایش‌داده‌شده با جریان واقعی مدار تطابق داشته باشد.
محدوده ورودی ولتاژ نیز بین مدل‌ها متفاوت است. برخی پاور آنالایزرهای Low Voltage امکان اتصال ولتاژ شبکه را در محدوده مشخص‌شده توسط سازنده دارند. در کاربردهایی که ولتاژ شبکه از محدوده ورودی دستگاه بالاتر است یا ایزولاسیون و ساختار اندازه‌گیری پروژه آن را ایجاب می‌کند، از PT یا Voltage Transformer مناسب استفاده می‌شود.
هنگام استفاده از PT باید نسبت تبدیل در تنظیمات دستگاه وارد شود. نوع سیم‌بندی شبکه، ولتاژ Line-to-Line و Line-to-Neutral و آرایش سه‌فاز سه‌سیم یا سه‌فاز چهارسیم نیز باید با Wiring Diagram مدل انتخابی مطابقت داشته باشد.
پاور آنالایزر سه فاز برای پایش پارامترهای شبکه‌های سه‌فاز در تابلوهای برق، خطوط تولید، موتورخانه‌ها، ژنراتورها، ورودی اصلی مجموعه، فیدرها و تجهیزات صنعتی استفاده می‌شود. بسته به مدل، دستگاه می‌تواند مقادیر هر فاز و همچنین مقادیر کل سیستم را محاسبه کند.
نوع سیم‌بندی اهمیت زیادی دارد. دستگاه باید برای آرایش شبکه موردنظر پیکربندی شود و سیم‌های Voltage و CT هر فاز در محل صحیح قرار گیرند. جابه‌جایی فازها، جهت اشتباه CT یا انتخاب نادرست Wiring Mode می‌تواند باعث نمایش اشتباه توان، Power Factor یا جهت انرژی شود.
در پروژه‌هایی که اطلاعات پاور آنالایزر باید در PLC، HMI، SCADA یا سیستم مدیریت انرژی مشاهده شود، Communication اهمیت زیادی دارد. یکی از گزینه‌های متداول در تجهیزات صنعتی RS485 با پروتکل Modbus RTU است. در برخی خانواده‌ها Ethernet و Modbus TCP یا پروتکل‌های دیگر نیز وجود دارد.
وجود RS485 یا Ethernet باید برای کد دقیق محصول بررسی شود. حتی دو مدل ظاهراً مشابه از یک خانواده ممکن است از نظر Communication با یکدیگر متفاوت باشند. برای اتصال Modbus باید مواردی مانند Device Address، Baud Rate، Parity، Register Map و نوع داده مطابق Manual دستگاه و تنظیمات Master پیکربندی شوند.
برخی پاور آنالایزرها قابلیت اندازه‌گیری Total Harmonic Distortion یا THD را برای ولتاژ و جریان دارند. THD یک شاخص برای بیان میزان اعوجاج هارمونیکی شکل موج است. در شبکه‌هایی با بارهای غیرخطی مانند VFD، UPS، Rectifier و منابع تغذیه سوئیچینگ، بررسی هارمونیک می‌تواند برای تحلیل وضعیت شبکه مفید باشد.
با این حال سطح تحلیل Harmonic در همه دستگاه‌ها یکسان نیست. یک مدل ممکن است فقط THD کلی را نمایش دهد، در حالی که مدل دیگری Harmonicهای منفرد، ثبت رویداد یا Waveform Capture داشته باشد. اگر هدف پروژه بررسی تخصصی Power Quality است، صرف عبارت THD در مشخصات دستگاه برای انتخاب کافی نیست.
پاور آنالایزر در پروژه‌هایی استفاده می‌شود که شناخت دقیق‌تر وضعیت مصرف و پارامترهای الکتریکی نسبت به یک آمپرمتر یا ولت‌متر ساده موردنیاز است. یکی از کاربردهای رایج، نصب روی ورودی اصلی تابلو برای مشاهده وضعیت کلی شبکه است. همچنین می‌توان برای فیدرهای مهم یا بارهای پرمصرف از پاورمترهای جداگانه استفاده کرد.
انتخاب پاور آنالایزر باید از ساختار شبکه شروع شود، نه از برند یا شکل ظاهری دستگاه. ابتدا مشخص کنید شبکه تک‌فاز یا سه‌فاز است، ولتاژ نامی چقدر است و جریان از طریق چه CT یا سنسوری اندازه‌گیری خواهد شد. سپس پارامترهایی را که واقعاً نیاز دارید مشخص کنید.
| معیار انتخاب | چه چیزی بررسی شود؟ | اهمیت |
|---|---|---|
| نوع شبکه | تک‌فاز، سه‌فاز سه‌سیم یا سه‌فاز چهارسیم | تعیین Wiring و مدل مناسب |
| ورودی ولتاژ | محدوده واقعی ورودی و نیاز یا عدم نیاز به PT | ایمنی و صحت اندازه‌گیری |
| ورودی جریان | نوع CT و جریان ثانویه مورد قبول دستگاه | تطابق با CT پروژه |
| پارامترهای اندازه‌گیری | V، A، Power، PF، Energy، Demand، THD و موارد موردنیاز | جلوگیری از خرید مدل ناکافی یا بیش از نیاز |
| Communication | RS485، Modbus RTU، Ethernet، Modbus TCP یا سایر گزینه‌ها | اتصال به سیستم مانیتورینگ |
| دقت | Accuracy و Energy Class برای کد دقیق دستگاه | متناسب با هدف Metering |
| ابعاد | ابعاد بدنه و Panel Cutout | به‌خصوص در Replacement |
خیر. اگر پروژه فقط به اندازه‌گیری ولتاژ، جریان، توان، انرژی و انتقال اطلاعات از طریق Modbus RTU نیاز دارد، انتخاب یک دستگاه بسیار پیشرفته با امکانات تحلیل کیفیت توان ممکن است هزینه غیرضروری ایجاد کند. در مقابل، اگر هدف ثبت رخدادهای شبکه و عیب‌یابی کیفیت توان است، یک Power Meter ساده حتی اگر THD را نمایش دهد ممکن است پاسخگوی پروژه نباشد.
نصب پاور آنالایزر باید دقیقاً بر اساس Wiring Diagram همان مدل انجام شود. ترمینال‌های ولتاژ، ورودی CT، تغذیه کمکی، RS485، Digital Input یا Relay Output در مدل‌های مختلف یکسان نیستند. بنابراین استفاده از نقشه یک مدل مشابه برای سیم‌کشی دستگاه دیگر توصیه نمی‌شود.
جهت CT نیز اهمیت دارد. نصب CT با جهت اشتباه می‌تواند علامت توان یا Energy Flow را تحت تأثیر قرار دهد. پس از نصب، نسبت CT و در صورت استفاده نسبت PT، نوع شبکه، Frequency و تنظیمات Communication باید در دستگاه پیکربندی شوند.
برخی پاور آنالایزرها علاوه بر ورودی‌های اندازه‌گیری ولتاژ و جریان، Digital Input، Relay Output، Pulse Output یا Analog I/O دارند. این امکانات عمومی نیستند و باید برای کد دقیق محصول بررسی شوند.
خروجی Relay می‌تواند در مدل‌های سازگار برای Alarm یا سیگنال وضعیت استفاده شود. Pulse Output معمولاً در کاربردهای انرژی و Metering کاربرد دارد. Digital Input نیز ممکن است برای دریافت وضعیت تجهیز خارجی یا همگام‌سازی برخی Functionها استفاده شود. کاربرد دقیق هر ترمینال باید از Manual همان دستگاه استخراج شود.
در جایگزینی یک پاور آنالایزر، برابر بودن ابعاد ظاهری یا مشابه بودن نمایشگر کافی نیست. ابتدا کد کامل دستگاه قبلی و نقشه سیم‌کشی آن مشخص شود. سپس مدل جایگزین از نظر نوع شبکه، Voltage Input، Current Input، CT Ratio، تغذیه کمکی، Communication و ابعاد مکانیکی مقایسه شود.
اگر دستگاه قبلی به PLC یا SCADA متصل است، پروتکل ارتباطی تنها بخشی از موضوع است. Register Map مدل جدید ممکن است با دستگاه قبلی متفاوت باشد و در این حالت برنامه PLC، HMI یا نرم‌افزار مانیتورینگ نیز به اصلاح نیاز دارد. همچنین Panel Cutout، عمق پشت تابلو، محل Connectorها و Wiring باید پیش از خرید کنترل شوند.
قیمت پاور آنالایزر بر اساس برند، خانواده محصول، دقت اندازه‌گیری، نوع نمایشگر، تعداد پارامترهای قابل اندازه‌گیری، امکانات Communication، ورودی و خروجی‌های جانبی، Data Logging و سطح قابلیت‌های Power Quality تغییر می‌کند. بنابراین مقایسه دو دستگاه صرفاً بر اساس ابعاد یا عبارت «پاور آنالایزر سه فاز» مقایسه دقیقی نیست.
برای استعلام دقیق بهتر است اطلاعات شبکه و نیاز پروژه مشخص باشد. اگر هدف تنها Metering است، یک مدل ساده‌تر ممکن است مناسب باشد. اگر داده باید از طریق RS485 به PLC منتقل شود، مدل دارای Modbus موردنیاز است. در پروژه‌های کیفیت توان نیز باید قابلیت‌های تخصصی دستگاه جداگانه بررسی شوند.
بسته به مدل می‌تواند ولتاژ، جریان، فرکانس، توان اکتیو، راکتیو و ظاهری، Power Factor و Energy را اندازه‌گیری کند. THD، Harmonic، Demand و امکانات پیشرفته‌تر فقط در مدل‌های مربوطه وجود دارند.
نام‌گذاری بین سازندگان متفاوت است. Power Meter معمولاً بر Metering توان و انرژی تمرکز دارد، در حالی که دستگاهی با عنوان Power Analyzer ممکن است پارامترها و Functionهای بیشتری داشته باشد. برای مقایسه باید مشخصات مدل‌ها بررسی شود، نه فقط نام محصول.
بسیاری از پاور آنالایزرهای تابلویی از CT خارجی استفاده می‌کنند، اما ساختار ورودی بین مدل‌ها متفاوت است. جریان ثانویه قابل قبول دستگاه و نسبت CT باید از Datasheet همان مدل بررسی شود.
اگر مدل انتخابی Communication مناسب مانند RS485 و Modbus RTU داشته باشد، امکان تبادل داده با PLC سازگار وجود دارد. Address، Baud Rate و Register Map باید در هر دو دستگاه به‌درستی تنظیم شوند.
THD شاخصی برای نمایش میزان اعوجاج هارمونیکی شکل موج ولتاژ یا جریان است. وجود قابلیت نمایش THD به مدل دستگاه بستگی دارد و به‌تنهایی به معنی داشتن یک Power Quality Analyzer کامل نیست.
نوع شبکه، ولتاژ، ورودی جریان، CT، دقت، پارامترهای اندازه‌گیری، Communication، ابعاد نصب و قابلیت‌های جانبی باید بررسی شوند. در Replacement نیز کد کامل دستگاه قبلی اهمیت دارد.
خیر. برخی مدل‌ها فقط پارامترهای پایه را اندازه‌گیری می‌کنند. برخی THD دارند و مدل‌های پیشرفته‌تر ممکن است Harmonicهای منفرد، ثبت رخداد یا Waveform Capture را پشتیبانی کنند.
Voltage Input، Current Input، نسبت CT/PT، تغذیه دستگاه، نوع شبکه، Communication، Register Map، Input/Output، ابعاد بدنه، Panel Cutout، Connector و Wiring باید با مدل جدید مقایسه شوند.
