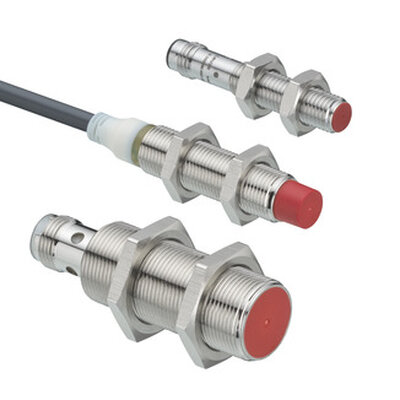

سنسور القایی لئوز Leuze برای تشخیص بدون تماس قطعات فلزی در ماشین آلات، خطوط تولید و سیستم های جابه جایی استفاده می شود. لاین آپ فعلی شامل سری اقتصادی IS D در سایزهای M8، M12، M18 و M30 و خانواده پیشرفته IS 200 با مدل های استوانه ای، مینیاتوری و مکعبی است. بسته به مدل، خروجی PNP یا NPN، عملکرد NO یا NC، نصب Flush یا Non-Flush، اتصال کابلی یا کانکتور M8/M12 و برد تشخیص متفاوت ارائه می شود. مدل های ویژه شامل Full-Metal استیل، Reduction Factor 1، برد بلند تا 40mm و نسخه های IO-Link هستند. برای انتخاب صحیح باید جنس هدف، فاصله تشخیص، قطر سنسور، نوع خروجی، روش نصب و شرایط محیطی بررسی شوند.
برای انتخاب مدل، استعلام موجودی و دریافت قیمت سنسور القایی لئوز با شماره 03191091031 تماس بگیرید.
سنسور القایی لئوز یا Leuze Inductive Sensor برای تشخیص بدون تماس اجسام فلزی در تجهیزات اتوماسیون صنعتی استفاده می شود. این سنسورها با ایجاد میدان الکترومغناطیسی، حضور فلز را تشخیص می دهند و بدون نیاز به برخورد مکانیکی خروجی دیجیتال تولید می کنند. به همین دلیل برای تشخیص موقعیت قطعات، کنترل حضور، شمارش، تعیین انتهای حرکت، کنترل تجهیزات نقاله و ماشین سازی کاربرد گسترده دارند. سبد فعلی لئوز از مدل های اقتصادی IS D، خانواده پیشرفته IS 200 و مدل های ویژه Full-Metal، برد بلند و IO-Link تشکیل شده است. محصولات در اندازه های بسیار کوچک تا M30 و همچنین فرم مکعبی ارائه می شوند و بسته به کد می توانند خروجی PNP، NPN، NO، NC یا خروجی مکمل داشته باشند.
سنسور القایی در قسمت فعال خود یک میدان الکترومغناطیسی ایجاد می کند. هنگامی که قطعه فلزی وارد محدوده این میدان شود، شرایط مدار Oscillator تغییر می کند و سنسور حضور فلز را تشخیص می دهد.
این روش به تماس مکانیکی نیاز ندارد. بنابراین سایش مکانیکی، Bounce کنتاکت و بسیاری از مشکلات Limit Switchهای مکانیکی حذف می شوند.
هدف اصلی این سنسورها تشخیص فلز است. برای شناسایی پلاستیک، شیشه، کاغذ یا مایع معمولا باید سنسور خازنی، نوری یا تکنولوژی دیگری بررسی شود.
سبد فعلی Leuze تنوع بالایی دارد و سری های 203، 204، 205، 206، 208، 212، 218، 230، 232، 240، 244، 255 و 288 در کنار خانواده اقتصادی D08، D12، D18 و D30 در فهرست رسمی دیده می شوند.
سری های عددی خانواده IS 200 طیف وسیعی از ابعاد مینیاتوری، استوانه ای و مکعبی را پوشش می دهند. خانواده IS D روی چهار اندازه صنعتی پرمصرف M8، M12، M18 و M30 تمرکز دارد.
| سری | ساختار | کاربرد شاخص |
|---|---|---|
| 203 / 204 / 205 / 206 | مینیاتوری Ø3، Ø4، M5 و Ø6.5 | فضای نصب بسیار محدود |
| 208 | M8 | ماشین سازی کامپکت |
| 212 | M12 | کاربرد عمومی صنعتی |
| 218 | M18 | برد بیشتر و نصب عمومی |
| 230 | M30 | فاصله تشخیص بالاتر |
| 240 / 244 | مکعبی | نصب روی بدنه ماشین |
| 255 / 288 | 5×5 و 8×8mm | فضای بسیار محدود |
| D08 / D12 / D18 / D30 | M8 تا M30 اقتصادی | تعداد سنسور بالا و کاربرد عمومی |
خانواده IS D یا Eco Series برای کاربردهای استاندارد صنعتی و پروژه هایی با تعداد سنسور بالا طراحی شده است. این سری اندازه های رایج M8، M12، M18 و M30 را پوشش می دهد.
مدل های این خانواده هم برای نصب Flush و هم Non-Flush ارائه می شوند. خروجی PNP و NPN و منطق NO یا NC نیز بسته به کد قابل انتخاب است.
اتصال می تواند کابلی یا از طریق Connectorهای M8 و M12 باشد. Leuze برای این خانواده فاصله Switching تا دو برابر فاصله استاندارد را در مدل های مربوط معرفی می کند.
برای نمونه در D30 مدل هایی با برد اسمی 10mm، 15mm و حتی 30mm در فهرست فعلی دیده می شوند. مقدار دقیق به Flush یا Non-Flush بودن و کد محصول بستگی دارد.
IS 200 خانواده گسترده تر و حرفه ای لئوز است. این سری علاوه بر اندازه های استاندارد M8 تا M30، مدل های مینیاتوری و فرم های مکعبی را نیز پوشش می دهد.
مدل های Standard، Short یا ISS و گزینه های Performance بالاتر در این خانواده وجود دارند. برخی مدل های M12 تا M30 و فرم 40×40 دارای خروجی مکمل NO+NC و برد تشخیص تا سه برابر فاصله استاندارد هستند.
اگر پروژه از نظر فاصله تشخیص، فضای مکانیکی، شرایط محیطی یا نوع Output محدودیت خاص دارد، خانواده IS 200 نسبت به Eco Series تنوع بیشتری ارائه می کند.
در سایز M8، سری 208 و D08 قابل بررسی هستند. این ابعاد برای ماشین های کوچک و نقاطی که فضای نصب محدودی دارند مناسب است.
در خانواده Full-Metal، نمونه IS 208FM دارای برد اسمی 2mm و محدوده عملیاتی نمونه 0 تا 1.6mm است. ولتاژ تغذیه نمونه بررسی شده 10…30VDC و خروجی آن PNP NO است.
مقدار برد تمام مدل های M8 یکسان نیست. نوع نصب، Housing و نسخه Standard یا Extended Range روی فاصله تشخیص تاثیر دارند.
M12 یکی از رایج ترین ابعاد سنسور القایی است و در Leuze با سری 212 و D12 پوشش داده می شود. این اندازه تعادل مناسبی بین ابعاد فیزیکی و فاصله تشخیص ایجاد می کند.
در مدل های مختلف سری 212 بردهای متفاوتی وجود دارند. نمونه های استاندارد و Full-Metal می توانند برای بردهایی مانند 3mm و 4mm استفاده شوند و مدل های برد بلند به مقادیر بالاتر می رسند.
در خانواده Extended Range، مدل های M12 با برد اسمی 8mm نیز در لاین آپ فعلی Leuze وجود دارند. انتخاب مدل باید با محل نصب و اندازه قطعه تطبیق داده شود.
سری 218 و D18 برای ابعاد M18 استفاده می شوند. افزایش قطر سنسور معمولا امکان رسیدن به Switching Distance بالاتر را فراهم می کند.
در خانواده فعلی نمونه هایی با برد 5mm، 8mm، 10mm، 12mm، 16mm و حتی 20mm بسته به ساختار و نوع نصب دیده می شوند.
به همین دلیل عبارت «سنسور M18» برای انتخاب دقیق کافی نیست. Flush، Non-Flush، Full-Metal و Long Range بودن باید مشخص شوند.
برای M30 سری 230 و D30 در دسترس هستند. این اندازه برای تشخیص از فاصله بیشتر و نقاطی که تلرانس مکانیکی بالاتر دارند مناسب است.
در Eco Series مدل های D30 با بردهایی مانند 10mm، 15mm و 30mm دیده می شوند. در خانواده برد بلند IS 200 نیز مدل های M30 برای فاصله های بزرگ تر عرضه شده اند.
Leuze برای خانواده Long Operating Range مقدار حداکثر تا 40mm را در مدل های M12، M18 و M30 مربوط اعلام می کند. این عدد ویژگی کل سری نیست و باید برای کد دقیق بررسی شود.
یکی از نقاط قوت خانواده IS 200 وجود اندازه های کوچک تر از M8 است. سری های 203، 204، 205 و 206 برای فضاهای بسیار محدود طراحی شده اند.
ابعاد رسمی این گروه شامل Ø3mm، Ø4mm، رزوه M5×0.5 و Ø6.5mm است. سری های 255 و 288 نیز با سطح مقطع بسیار کوچک 5×5 و 8×8mm ارائه می شوند.
این مدل ها برای ماشین های مونتاژ، Gripperها، Actuatorهای کوچک و تجهیزات دارای محدودیت مکانیکی قابل بررسی هستند.
تمام کاربردها برای سنسور استوانه ای مناسب نیستند. Leuze سری های مکعبی مانند 240 و 244 را برای نصب روی صفحات، پروفیل ها و بدنه ماشین ارائه می کند.
ساختار مکعبی در بعضی ماشین ها تنظیم موقعیت و نصب مکانیکی را ساده تر می کند. نوع خروجی و برد تشخیص همچنان به Part Number وابسته است.
مدل های مختلف Leuze با خروجی PNP و NPN عرضه می شوند. انتخاب این مورد باید با نوع ورودی PLC یا کنترلر پروژه هماهنگ باشد.
در ساختار کدگذاری خانواده IS 200، عبارت 4NO برای PNP Normally Open و 4NC برای PNP Normally Closed استفاده می شود. کدهای 2NO و 2NC نیز به NPN NO و NPN NC اشاره دارند.
مدل هایی با دو خروجی PNP مکمل NO+NC نیز در خانواده پیشرفته وجود دارند. این قابلیت برای پروژه هایی که دو منطق همزمان لازم دارند کاربردی است.
| کد نمونه | خروجی | منطق |
|---|---|---|
| 4NO | PNP | NO |
| 4NC | PNP | NC |
| 2NO | NPN | NO |
| 2NC | NPN | NC |
| 44 | 2× PNP | NO + NC مکمل |
سنسور Flush یا Embedded می تواند تا سطح تعیین شده داخل قطعه فلزی نصب شود. میدان آن کنترل شده تر است و تاثیر فلز اطراف روی عملکرد کاهش می یابد.
مدل Non-Flush باید فاصله مشخصی از فلزهای جانبی داشته باشد، اما معمولا Switching Distance بیشتری ارائه می کند.
Leuze در Eco Series و خانواده پیشرفته هر دو نوع نصب را ارائه می کند. رعایت فاصله نصب دیتاشیت برای جلوگیری از False Switching ضروری است.
در مدل های معمول، بدنه فلزی است اما سطح فعال می تواند پلاستیکی باشد. در مدل های FM یا Full-Metal سطح فعال نیز از ساختار فلزی مقاوم استفاده می کند.
Leuze در مدل های Full-Metal مربوط از استیل AISI 316L استفاده می کند. این ساختار برای محیط هایی که ضربه مکانیکی، رطوبت یا شست وشوی صنعتی اهمیت دارد مناسب تر است.
برخی مدل های Food & Beverage نیز با Housing مقاوم و ویژگی Reduction Factor 1 ارائه می شوند. شرایط Washdown و تاییدیه های بهداشتی باید برای مدل دقیق بررسی شوند.
فاصله تشخیص سنسورهای القایی معمولی برای فلزات مختلف یکسان نیست. معمولا فولاد مرجع اصلی است و فلزاتی مانند آلومینیوم یا مس می توانند فاصله کمتری ایجاد کنند.
مدل های Reduction Factor 1 برای کاهش این اختلاف طراحی شده اند. در نتیجه Detection Distance برای چند نوع فلز به یکدیگر نزدیک تر می شود.
Leuze مدل های RF1 را در سایزهای مختلف ارائه می کند. برای مثال نمونه های Full-Metal سری 208، 212 و 230 با این ویژگی در لاین آپ فعلی وجود دارند.
در ماشین هایی که قطعه تلرانس حرکتی دارد یا سنسور باید از محل برخورد احتمالی دورتر نصب شود، Switching Distance بیشتر اهمیت دارد.
Leuze خانواده IS 200MM.2 را برای Long Operating Range ارائه کرده است. این مدل ها در Housingهای M12، M18 و M30 تولید می شوند و برد آن ها بسته به مدل تا 40mm می رسد.
این سنسورها برای نصب Quasi-Flush یا Non-Flush عرضه می شوند و Housing اصلی آن ها از برنج نیکل اندود است. محدوده دمای کاری خانواده تا +70°C اعلام شده است.
برد بیشتر به معنی امکان انتخاب بدون بررسی مکانیکی نیست. اندازه Target، جنس فلز و فضای آزاد اطراف سنسور همچنان روی فاصله واقعی اثر دارند.
Leuze مدل های القایی با IO-Link استاندارد 1.1.4 نیز ارائه می کند. این Interface علاوه بر وضعیت Switching، امکان Parameterization و Diagnostics را فراهم می کند.
پارامترهایی مانند Switching Distance، Hysteresis و Timer Function از طریق IO-Link قابل تنظیم هستند. امکانات تشخیصی شامل Temperature Alarm و Frequency Monitoring نیز در خانواده مربوط ارائه می شوند.
سنسور می تواند در حالت معمول SIO نیز کار کند و هنگام اتصال به IO-Link Master وارد Mode ارتباطی شود. تنظیمات ذخیره شده پس از جدا شدن سنسور نیز حفظ می شوند.
لاین آپ فعلی IO-Link شامل مدل های M8، M12 و M18 از سری های 208، 212 و 218 است. نمونه های رسمی فعلی بردهای اسمی 2mm، 4mm و 8mm را در این سه اندازه ارائه می کنند.
سنسورهای القایی Leuze با کابل ثابت، Cable with Connector یا Connector مستقیم ارائه می شوند. کانکتورهای M8 و M12 در لاین آپ فعلی بسیار رایج هستند.
کابل ثابت برای ماشین ساده و ثابت مناسب است. Connector هنگام تعمیرات و تعویض سریع سنسور مزیت بیشتری دارد.
نوع Connector باید با تعداد Pin، خروجی و Cable Assembly پروژه تطبیق داده شود. M12 بودن به تنهایی برای تعیین Pinout کافی نیست.
بخش بزرگی از سنسورهای سه سیم PNP و NPN با تغذیه DC کار می کنند. در بسیاری از مدل های IS 200 مقدار 10…30VDC دیده می شود.
Leuze علاوه بر مدل های DC، در گروه Special Sensors مدل های دو سیمه AC/DC نیز دارد که دامنه تغذیه تا 10…320V AC/DC را در محصولات مربوط پوشش می دهند.
بنابراین هنگام Replacement نباید فقط ابعاد و برد بررسی شود. نوع مدار دو سیمه یا سه سیمه و ولتاژ تغذیه نیز باید یکسان یا سازگار باشد.
Switching Frequency مشخص می کند سنسور با چه سرعتی می تواند تغییر حضور قطعه را تشخیص دهد. این پارامتر در شمارش قطعات سریع یا چرخ دنده اهمیت زیادی دارد.
مقدار Frequency بین مدل های کوچک، برد بلند، Full-Metal و Special متفاوت است. بنابراین نباید یک عدد ثابت برای تمام سنسورهای القایی لئوز در نظر گرفت.
در خطوط سرعت بالا، حداکثر سرعت قطعه و مدت حضور Target مقابل سنسور باید با Switching Frequency همان Part Number مقایسه شود.
مرحله اول مشخص کردن جنس Target است. سنسور القایی برای فلز مناسب است و جنس فلز می تواند روی فاصله واقعی Detection تاثیر داشته باشد.
سپس فاصله مورد نیاز تعیین شود. سنسور نباید دقیقا در مرز حداکثر Switching Distance کار کند و بهتر است Margin مناسب برای لرزش و تلرانس مکانیکی در نظر گرفته شود.
قطر سنسور بر اساس فضای نصب انتخاب شود. M8 برای فضای کوچک، M12 برای کاربرد عمومی و M18/M30 برای فاصله های بیشتر گزینه های رایج هستند.
در مرحله بعد Flush یا Non-Flush بودن مشخص شود. نصب سنسور داخل فلز بدون رعایت دستور Mounting می تواند باعث Switching ناپایدار شود.
نوع خروجی PNP/NPN و NO/NC باید با PLC سازگار باشد. در پروژه Replacement این پارامتر یکی از مهم ترین موارد تطبیق است.
در محیط خشن، Full-Metal یا Stainless Steel و در پروژه های هوشمندتر مدل IO-Link قابل بررسی است. برای تلرانس مکانیکی زیاد نیز Long Range گزینه مناسب تری است.
| پارامتر انتخاب | گزینه های قابل بررسی |
|---|---|
| اندازه | Ø3 / Ø4 / M5 / Ø6.5 / M8 / M12 / M18 / M30 / مکعبی |
| خروجی | PNP / NPN / Relay / PNP مکمل بسته به مدل |
| منطق | NO / NC / NO+NC |
| نصب | Flush / Quasi-Flush / Non-Flush |
| اتصال | Cable / M8 / M12 / Cable with Connector |
| ویژگی خاص | IO-Link / Full-Metal / Reduction Factor 1 / Long Range / Washdown |
قبل از نصب باید Minimum Distanceهای اعلام شده در دیتاشیت رعایت شوند. نزدیکی سنسور به قطعات فلزی جانبی یا سنسور القایی دیگر می تواند روی عملکرد تاثیر بگذارد.
در مدل Threaded، مهره ها باید با Torque مناسب بسته شوند تا Housing تحت فشار مکانیکی بیش از حد قرار نگیرد. این موضوع در سنسورهای کوچک اهمیت بیشتری دارد.
کابل Sensor باید از کابل موتور و خروجی VFD فاصله داشته باشد. در کابل های طولانی، Routing و Grounding صحیح به کاهش نویز کمک می کند.
برای Replacement باید قطر رزوه، طول Housing، Flush یا Non-Flush بودن، فاصله تشخیص، PNP/NPN، NO/NC، ولتاژ و نوع Connection بررسی شوند.
دو سنسور M12 با برد 4mm الزاما جایگزین مستقیم یکدیگر نیستند. Pinout کانکتور، فرکانس سوئیچینگ، Current Rating و Installation Distance نیز اهمیت دارند.
اگر Part Number قبلی Leuze موجود باشد، انتخاب جایگزین بر اساس کد دقیق مطمئن تر از انتخاب صرفا بر اساس قطر و برد است.
قیمت سنسور القایی لئوز به سری، اندازه، برد تشخیص، نوع خروجی و جنس Housing وابسته است. مدل اقتصادی IS D با سنسور Full-Metal یا IO-Link قیمت یکسانی ندارد.
برد بلند، Reduction Factor 1، نسخه Food & Beverage، جنس AISI 316L، نوع Connector و Output مکمل نیز روی قیمت تاثیر دارند. برای استعلام دقیق بهتر است Part Number یا حداقل مشخصات فنی سنسور اعلام شود.
این سنسورها برای تشخیص بدون تماس اجسام فلزی طراحی شده اند. جنس فلز می تواند روی فاصله تشخیص واقعی تاثیر داشته باشد.
از مدل های مینیاتوری Ø3 و M5 تا سایزهای رایج M8، M12، M18 و M30 و مدل های مکعبی در لاین آپ وجود دارند.
IS D خانواده اقتصادی و استاندارد در سایزهای M8 تا M30 است. IS 200 تنوع ابعادی و Optionهای تخصصی بسیار بیشتری دارد.
بله. هر دو نوع PNP و NPN با منطق NO یا NC در مدل های مختلف ارائه می شوند.
در خانواده Long Operating Range مدل هایی با برد اسمی تا 40mm وجود دارند. برد دقیق کاملا وابسته به Part Number است.
بله. مدل های FM با ساختار Full-Metal و در نمونه های مربوط با استیل AISI 316L ارائه می شوند.
بله. مدل های IO-Link فعلی در سایزهای M8، M12 و M18 وجود دارند و قابلیت Parameterization و Diagnostics ارائه می کنند.
Flush امکان نصب هم سطح در فلز را فراهم می کند. Non-Flush به فضای آزاد بیشتری نیاز دارد و معمولا برد بالاتری ارائه می کند.
این مدل ها برای کاهش اختلاف فاصله تشخیص میان انواع فلزات طراحی شده اند و در کاربردهای دارای جنس Target متغیر مفید هستند.
سری، قطر، برد، خروجی، Full-Metal بودن، IO-Link، نوع اتصال، Reduction Factor و شرایط محیطی روی قیمت تاثیر دارند.
برای خرید سنسور القایی لئوز ابتدا باید قطر و فرم بدنه، جنس قطعه هدف، فاصله تشخیص، Flush یا Non-Flush بودن، خروجی PNP یا NPN، منطق NO یا NC و نوع اتصال مشخص شوند. در کاربردهای خاص نیز Full-Metal، Reduction Factor 1، Long Range، Washdown یا IO-Link بودن سنسور اهمیت دارد. برای جایگزینی یک مدل قدیمی، بررسی کد کامل بسیار مطمئن تر از انتخاب فقط بر اساس سایز M12 یا M18 است.
