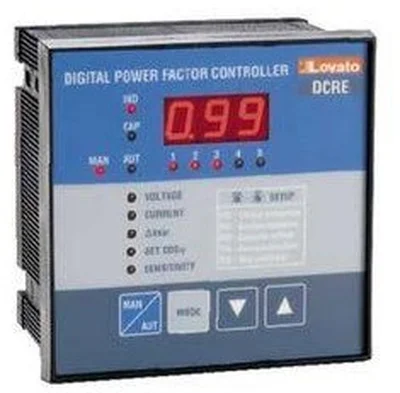

رگلاتور خازنی یا Power Factor Controller مغز کنترلی بانک خازنی اتوماتیک است. این تجهیز Voltage و Current شبکه را اندازه‌گیری کرده، وضعیت توان راکتیو و ضریب توان را محاسبه می‌کند و متناسب با نیاز شبکه فرمان وصل یا قطع پله‌های Capacitor Bank را صادر می‌کند. در بانک‌های معمول، این فرمان‌ها به کنتاکتورهای خازنی ارسال می‌شوند و در سیستمهای Dynamic ممکن است خروجی رگلاتور، Thyristor Module را کنترل کند.
رگلاتور به‌تنهایی توان راکتیو تولید نمی‌کند و جای خازن، کنتاکتور، فیوز یا Reactor را نمی‌گیرد. وظیفه آن تصمیم‌گیری درباره مقدار جبران موردنیاز و زمان اتصال پله‌ها است. تعداد پله، ورودی CT، Voltage Measurement، الگوریتم Switching، Target cosφ، زمان تاخیر، Alarm و Communication از مهم‌ترین پارامترهای انتخاب هستند.
رگلاتور خازنی چگونه کار می‌کند؟
رگلاتور از نمونه Voltage و Current شبکه برای محاسبه Power Factor استفاده می‌کند. Current معمولاً توسط CT به ورودی اندازه‌گیری Controller منتقل می‌شود و Voltage مستقیماً یا از طریق VT مناسب اندازه‌گیری می‌شود.
اگر ضریب توان از Target تعیین‌شده فاصله بگیرد، رگلاتور مقدار Reactive Power موردنیاز را محاسبه می‌کند. سپس بر اساس اندازه پله‌ها و الگوریتم تنظیم‌شده، یک یا چند Step را وصل یا قطع می‌کند تا شبکه به cosφ هدف نزدیک شود.
TDK در Controllerهای PFC فعلی نیز همین منطق را به‌صورت اندازه‌گیری Power Factor واقعی و اتصال یا قطع Capacitor Stage برای رسیدن به cosφ هدف تعریف می‌کند. بنابراین رگلاتور صرفاً یک Timer یا Relay ساده نیست و دائماً شرایط شبکه را ارزیابی می‌کند.
پله یا Step در بانک خازنی چیست؟
هر بخش قابل کنترل مستقل از بانک خازنی یک Step نامیده می‌شود. یک Step می‌تواند شامل Capacitor، Fuse، Contactor یا Thyristor و در بانک Detuned شامل Reactor مربوطه باشد.
اگر رگلاتور 6 پله باشد، معمولاً امکان کنترل شش خروجی اصلی برای پله‌های بانک را دارد. مدل 12 پله نیز تا دوازده Step را کنترل می‌کند. بعضی Controllerهای پیشرفته با Expansion Module تعداد خروجی بیشتری ارائه می‌کنند.
| تعداد پله |
کاربرد کلی |
نکته انتخاب |
| 4 پله |
بانک‌های کوچک‌تر |
برای Load Profile ساده‌تر مناسب است |
| 6 پله |
تابلوهای کوچک و متوسط |
یکی از تعداد پله‌های رایج بازار است |
| 8 پله |
بانک‌های با تفکیک بیشتر |
در برخی برندها ارائه می‌شود |
| 12 پله |
بانک‌های بزرگ‌تر یا Load متغیرتر |
امکان تقسیم‌بندی دقیق‌تر kvar را فراهم می‌کند |
آیا تعداد پله بیشتر همیشه بهتر است؟
تعداد Step بیشتر امکان کنترل دقیق‌تر Reactive Power را فراهم می‌کند، اما لزوماً برای هر بانک لازم نیست. تعداد پله باید بر اساس کل kvar، کوچک‌ترین Step، تغییرات Load و دقت موردنیاز انتخاب شود.
افزایش غیرضروری تعداد پله‌ها، تعداد Contactor، Fuse، Wiring و هزینه تابلو را بالا می‌برد. از طرف دیگر تعداد Step بسیار کم می‌تواند باعث Overcompensation یا Undercompensation بیشتر در Loadهای متغیر شود.
CT در رگلاتور خازنی چه کاری انجام می‌دهد؟
CT یا Current Transformer جریان شبکه را به مقدار قابل اندازه‌گیری Controller تبدیل می‌کند. رگلاتور با استفاده از Current و Voltage، Reactive Power و Power Factor را محاسبه می‌کند.
Secondary CT در Controllerهای مختلف می‌تواند 1A، 5A یا هر دو باشد. برای نمونه VarPlus Logic اشنایدر با Secondary برابر 1A یا 5A سازگار است. در TDK BR7000 نیز Measurement Current به‌صورت X/1A یا X/5A پشتیبانی می‌شود.
نسبت CT باید به‌درستی در رگلاتور تنظیم شود. برای مثال CT برابر 800/5A دارای Ratio عددی 160 است. Schneider نیز در راهنمای VarPlus Logic همین محاسبه Primary تقسیم بر Secondary را برای پارامتر CT توضیح می‌دهد.
خطای رایج:
اشتباه در CT Ratio، جهت CT یا انتخاب فاز نمونه‌برداری می‌تواند باعث نمایش نادرست cosφ و وصل یا قطع اشتباه پله‌های خازنی شود.
CT باید در کجای تابلو نصب شود؟
محل CT باید طوری انتخاب شود که جریان کل باری که قرار است توسط بانک خازنی جبران شود اندازه‌گیری شود. اگر CT فقط جریان بخشی از Load را ببیند، Controller تصویر صحیحی از Reactive Power کل سیستم نخواهد داشت.
محل دقیق CT، فاز انتخابی و ارتباط آن با Voltage Measurement باید مطابق Wiring Diagram رگلاتور انجام شود. در بعضی Controllerهای جدید قابلیت Automatic Wiring Correction وجود دارد، اما این قابلیت نباید جای سیم‌بندی اصولی را بگیرد.
Target cosφ چیست؟
Target Power Factor مقداری است که Controller تلاش می‌کند شبکه را در نزدیکی آن نگه دارد. اگر Reactive Load افزایش پیدا کند، Stepهای بیشتری وارد می‌شوند و با کاهش Load بخشی از آن‌ها از مدار خارج می‌شوند.
تنظیم cosφ نباید بدون بررسی شرایط شبکه روی بیشترین مقدار ممکن قرار گیرد. Overcompensation می‌تواند شبکه را از حالت Inductive به Capacitive ببرد و در بعضی سیستم‌ها شرایط نامطلوب ایجاد کند.
مدل‌های پیشرفته امکان Targetهای مختلف یا Four-Quadrant Operation را نیز دارند. این قابلیت در شبکه‌هایی با Generator یا انتقال توان دوطرفه اهمیت بیشتری پیدا می‌کند.
الگوریتم وصل و قطع پله‌ها
رگلاتور فقط تعداد پله‌ها را مشخص نمی‌کند؛ ترتیب Switching نیز اهمیت دارد. یک Controller ممکن است از الگوریتم Sequential، Circular، Optimal یا روش‌های هوشمند دیگر استفاده کند.
در Sequential Mode، پله‌ها با ترتیب مشخص وارد و خارج می‌شوند. در Loop یا Circular Control می‌توان تعداد Switching بین پله‌های هم‌اندازه را متعادل‌تر کرد تا Wear کنتاکتورها و Capacitorها بهتر توزیع شود.
TDK BR6000 چند Control Mode مختلف دارد و در بعضی حالت‌ها برای رسیدن سریع‌تر به Power Factor هدف، چند Stage را هم‌زمان Switching می‌کند. نوع الگوریتم به Controller و ساختار بانک وابسته است.
زمان تاخیر بین پله‌ها
Capacitor پس از قطع شدن همچنان می‌تواند Charge باقی‌مانده داشته باشد. اتصال مجدد سریع یک Capacitor شارژشده می‌تواند Inrush بسیار بزرگی ایجاد کند و به Contactor و Capacitor فشار وارد کند.
به همین دلیل Conventional PFC Controller معمولاً دارای Switching Delay یا Reconnection Time است. مقدار آن باید با Discharge Time خازن و سیستم Switching هماهنگ باشد.
در Dynamic PFC که از Thyristor Module استفاده می‌شود، Switching بسیار سریع‌تر انجام می‌شود و Controller مخصوص Dynamic Compensation موردنیاز است. TDK برای این کاربرد BR6000-T6 و BR7000-T را با Transistor Output ارائه می‌کند.
رگلاتور معمولی و رگلاتور Dynamic چه تفاوتی دارند؟
| ویژگی |
Conventional PFC |
Dynamic PFC |
| Switching Device |
معمولاً Capacitor Contactor |
Thyristor Module |
| سرعت Switching |
کندتر و دارای Delay |
بسیار سریع‌تر |
| نوع Load |
Load با تغییرات معمول |
Loadهای بسیار سریع و متغیر |
تشخیص خودکار پله‌ها
بعضی Controllerهای جدید می‌توانند هنگام Commissioning اندازه و ترتیب Stepهای متصل را شناسایی کنند. این قابلیت تنظیم اولیه را ساده‌تر می‌کند و احتمال خطای Manual Setting را کاهش می‌دهد.
Schneider VarPlus Logic قابلیت Automatic Initialization و Automatic Step Detection دارد و ظرفیت باقی‌مانده هر Step و تعداد دفعات Switching را نیز در مدل‌های مربوطه Monitoring می‌کند.
با این حال Auto Setup نیز به Wiring صحیح و CT مناسب نیاز دارد. اگر CT بیش از حد بزرگ باشد، Step کوچک باشد یا Wiring خطا داشته باشد، Controller ممکن است نتواند اندازه پله‌ها را به‌درستی تشخیص دهد.
اندازه‌گیری THD در رگلاتور
در شبکه‌های دارای VFD، UPS و Rectifier بررسی Harmonic اهمیت زیادی دارد. بعضی Power Factor Controllerهای پیشرفته THD Voltage یا Current را نمایش داده و برای افزایش Harmonic Alarm ایجاد می‌کنند.
VarPlus Logic قابلیت Measurement و Alarm مربوط به THD(u) را در مدل‌های مربوطه دارد. Lovato DCRL نیز Measurementهای TRMS و Harmonic Analysis تا Harmonic Order مشخص را ارائه می‌کند.
وجود THD Display به معنی این نیست که Controller جای Power Quality Analyzer را می‌گیرد. برای طراحی Detuned Bank یا Harmonic Filter ممکن است اندازه‌گیری و آنالیز دقیق‌تر شبکه موردنیاز باشد.
آلارم‌های رگلاتور خازنی
Controllerهای هوشمند می‌توانند خطاهای مختلف بانک و شبکه را تشخیص دهند. Alarmهای دقیق به مدل بستگی دارند، اما Under/Overvoltage، Low/High Current، Temperature، THD، Undercompensation و Faulty Step از نمونه‌های رایج هستند.
Schneider VarPlus Logic امکان Monitoring وضعیت Step، ثبت Alarm و در شرایط خاص خاموش کردن Stepها هنگام THD، Temperature یا Overload Alarm را دارد. این قابلیت‌ها برای حفاظت و Maintenance بانک ارزش زیادی دارند.
ارتباط RS485 و Modbus
در بعضی رگلاتورها RS485 و Modbus برای اتصال به PLC، BMS، SCADA یا سیستم مانیتورینگ ارائه می‌شود. با این ارتباط می‌توان مقادیر اندازه‌گیری، Alarm و وضعیت Stepها را از راه دور مشاهده کرد.
VarPlus Logic فعلی امکان اتصال RS485 Modbus دارد و در TDK نیز Variantهای BR7000-I/S485 و Accessoryهای ارتباطی برای خانواده مربوطه موجود هستند. Lovato DCRL نیز از طریق Expansion Module امکان افزودن RS485، RS232 یا USB را فراهم می‌کند.
تفاوت رگلاتور خازنی و خازن
Capacitor توان راکتیو خازنی تولید می‌کند، اما رگلاتور فقط زمان و مقدار استفاده از Capacitorها را مدیریت می‌کند. بدون خازن، Controller هیچ Reactive Power به شبکه اضافه نمی‌کند.
در بانک ثابت ممکن است اصلاً Power Factor Controller وجود نداشته باشد و Capacitor به‌صورت ثابت متصل باشد. در بانک اتوماتیک، Controller متناسب با Load پله‌ها را تغییر می‌دهد و از جبران بیش از حد در شرایط مختلف جلوگیری می‌کند.
تفاوت رگلاتور و کنتاکتور خازنی
رگلاتور تصمیم می‌گیرد کدام Step وصل یا قطع شود. Capacitor Contactor عمل Switching مدار قدرت آن Step را انجام می‌دهد. خروجی Relay Controller معمولاً Coil کنتاکتور را فرمان می‌دهد.
Current قدرت Capacitor از داخل رگلاتور عبور نمی‌کند. بنابراین Contact Rating خروجی Controller را نباید با Current خازن اشتباه گرفت. این خروجی برای مدار فرمان کنتاکتور طراحی شده است.
راهنمای انتخاب رگلاتور خازنی
| معیار |
چه چیزی بررسی شود؟ |
اهمیت |
| تعداد Step |
4، 6، 8، 12 یا تعداد دیگر |
هماهنگی با ساختار بانک |
| Current Input |
CT Secondary برابر 1A یا 5A |
هماهنگی با ترانس جریان |
| CT Ratio |
نسبت Primary به Secondary |
محاسبه صحیح Power Factor و kvar |
| Voltage |
Supply و Measurement Voltage |
تطابق با شبکه |
| Output Type |
Relay یا Transistor |
Conventional یا Dynamic PFC |
| Algorithm |
Sequential، Circular، Optimal یا Auto |
سرعت پاسخ و Wear پله‌ها |
| Monitoring |
THD، Temperature، kvar، Step Status |
Diagnostics و Maintenance |
| Communication |
RS485 / Modbus در صورت نیاز |
مانیتورینگ و اتصال به سیستم مرکزی |
Replacement رگلاتور بانک خازنی
هنگام جایگزینی Controller قدیمی، فقط تعداد Step را مقایسه نکنید. Supply Voltage، Measuring Voltage، ورودی CT و نوع Output باید با سیستم موجود هماهنگ باشند.
اگر بانک با Capacitor Contactor کار می‌کند، رگلاتور جدید باید خروجی Relay مناسب داشته باشد. در Dynamic Bank دارای Thyristor، Output و Controller مخصوص Dynamic PFC موردنیاز است.
ابعاد Cutout تابلو نیز مهم است. Controllerهای 96×96mm و 144×144mm در بازار وجود دارند و جایگزینی می‌تواند نیازمند اصلاح درب تابلو باشد. Terminal Layout و Wiring Diagram نیز باید بررسی شوند.
Step Sequence و اندازه واقعی kvar هر Step نیز در Commissioning مدل جدید وارد یا شناسایی می‌شوند. اگر خازن‌ها در طول زمان ضعیف شده باشند، بهتر است قبل از تنظیم رگلاتور وضعیت واقعی Capacitor Bank بررسی شود.
چک‌لیست Replacement:
کد کامل، تعداد Step، Relay/Transistor Output، Supply Voltage، Measuring Voltage، CT Secondary، CT Ratio، Target cosφ، Switching Delay، Step Sequence، Alarm، THD Monitoring، RS485/Modbus، Cutout، Terminal و Wiring بررسی شوند.
قیمت رگلاتور خازنی به چه عواملی بستگی دارد؟
قیمت رگلاتور خازنی به تعداد Step، برند، نوع Display، الگوریتم کنترلی و امکانات Monitoring بستگی دارد. مدل 12 پله معمولاً ساختار متفاوتی نسبت به Controller ساده 4 یا 6 پله دارد.
امکاناتی مانند Automatic Step Detection، THD Measurement، Temperature Monitoring، Alarm Relay، RS485 و Modbus نیز می‌توانند روی قیمت تاثیر بگذارند. مدل Dynamic با Transistor Output نیز با رگلاتور Relay Output معمولی یکسان نیست.
هنگام مقایسه قیمت باید مشخصات کامل دو محصول بررسی شوند. مقایسه صرف «رگلاتور 6 پله» ممکن است دو Controller با امکانات و ورودی‌های کاملاً متفاوت را کنار هم قرار دهد.
برای خرید رگلاتور خازنی چه اطلاعاتی لازم است؟
- تعداد پله بانک خازنی
- توان kvar کل بانک
- توان kvar هر پله
- ولتاژ شبکه
- Supply Voltage رگلاتور
- Measurement Voltage
- CT Ratio
- Secondary CT برابر 1A یا 5A
- Conventional یا Dynamic بودن بانک
- Relay یا Transistor Output
- Target Power Factor موردنظر
- نیاز به THD Monitoring
- نیاز به RS485 و Modbus
- ابعاد Cutout موجود
- کد کامل رگلاتور قبلی در پروژه Replacement
سوالات متداول رگلاتور خازنی
رگلاتور خازنی چه کاری انجام می‌دهد؟
Power Factor شبکه را اندازه‌گیری کرده و بر اساس نیاز، فرمان وصل یا قطع پله‌های بانک خازنی را صادر می‌کند.
رگلاتور 6 پله و 12 پله چه تفاوتی دارند؟
تفاوت اصلی در تعداد Step قابل کنترل است. مدل 12 پله امکان تقسیم‌بندی بیشتر بانک و کنترل دقیق‌تر Reactive Power را فراهم می‌کند.
CT رگلاتور خازنی برای چیست؟
جریان شبکه را به مقدار قابل اندازه‌گیری Controller تبدیل می‌کند تا رگلاتور بتواند Power Factor و Reactive Power را محاسبه کند.
اگر نسبت CT اشتباه تنظیم شود چه اتفاقی می‌افتد؟
Current، kvar و سایر پارامترها اشتباه محاسبه می‌شوند و Controller ممکن است تعداد نامناسبی از پله‌ها را وارد یا خارج کند.
آیا رگلاتور خودش خازن‌ها را مستقیم قطع و وصل می‌کند؟
در بانک Conventional معمولاً خروجی رگلاتور فقط Coil کنتاکتور خازنی را فرمان می‌دهد و Current قدرت خازن از داخل Controller عبور نمی‌کند.
رگلاتور Dynamic چیست؟
Controller مناسب سیستم جبران سریع است که معمولاً Thyristor Moduleها را به‌جای کنتاکتور فرمان می‌دهد و Switching بسیار سریع‌تری دارد.
آیا رگلاتور می‌تواند هارمونیک را اندازه‌گیری کند؟
بعضی مدل‌های هوشمند THD را اندازه‌گیری یا برای آن Alarm ایجاد می‌کنند، اما این قابلیت باید در Datasheet مدل دقیق تایید شود.
آیا تعداد پله بیشتر همیشه بهتر است؟
خیر. تعداد Step باید با kvar بانک و تغییرات Load متناسب باشد. افزایش بی‌دلیل پله‌ها هزینه و پیچیدگی تابلو را بیشتر می‌کند.
برای جایگزینی رگلاتور قدیمی چه مشخصاتی لازم است؟
تعداد Step، Voltage، CT Input، خروجی Relay یا Transistor، Delay، Cutout، Communication و Wiring باید با مدل جدید تطبیق داده شوند.
