اینورتر زیما یا XIMA VFD خانواده‌ای از درایوهای کنترل دور موتور است که برای کاربردهای عمومی صنعتی و کاربری‌های تخصصی طراحی شده است. به‌جای استفاده از یک نرم‌افزار عمومی برای تمام پروژه‌ها، زیما سری‌های مختلفی برای صنعت، پمپ، آسانسور و بالابر و سولار پمپ ارائه می‌کند تا توابع کنترلی هر درایو با نیاز همان ماشین هماهنگتر باشند.
در خرید اینورتر زیما بهتر است ابتدا نوع کاربرد مشخص شود و سپس توان، جریان نامی موتور، ولتاژ شبکه و امکانات مورد نیاز بررسی شوند. برای مثال سری G برای ماشین‌آلات عمومی و کنترل Vector بدون Encoder مناسب است، سری P توابع اختصاصی بوسترپمپ و کنترل فشار دارد و سری L برای آسانسور، بالابر و جرثقیل امکانات Open Loop و Closed Loop ارائه می‌کند.
اینورتر زیما XIMA چیست؟
اینورتر یا VFD با کنترل فرکانس و ولتاژ خروجی، سرعت الکتروموتور را متناسب با نیاز ماشین تغییر می‌دهد. نتیجه این کنترل می‌تواند راه‌اندازی نرم‌تر، کاهش جریان لحظه استارت، امکان تنظیم سرعت و کنترل بهتر فرایند باشد.
زیما یک تولیدکننده ایرانی درایو است و محصولات آن در مدل‌های عمومی و تخصصی عرضه می‌شوند. سایت رسمی فعلی شرکت، محصولات اصلی را در چهار گروه سری صنعتی G، سری پمپی P، سری سولار پمپ S و سری آسانسور و بالابر L دسته‌بندی می‌کند.
تفاوت این سری‌ها فقط در نام آن‌ها نیست. نرم‌افزار، ورودی و خروجی مورد استفاده، نوع الگوریتم‌های کنترلی و توابع از پیش آماده در هر خانواده برای کاربرد هدف تنظیم شده‌اند. به همین دلیل انتخاب سری مناسب قبل از انتخاب توان اهمیت زیادی دارد.

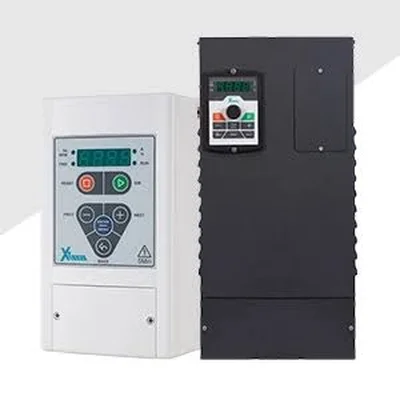

انواع اینورتر زیما
| سری |
نوع کاربرد |
ویژگی شاخص |
| G |
صنعتی عمومی |
V/F، Sensorless Vector، Autotune، PID و Modbus |
| P |
پمپ و بوسترپمپ |
Dry Mode، Sleep، PID و Multi-Pump |
| L |
آسانسور، بالابر و جرثقیل |
Open/Closed Loop، Encoder و توابع تخصصی Lift |
| S |
سولار پمپ |
راهکار تخصصی پمپ با منبع انرژی خورشیدی |

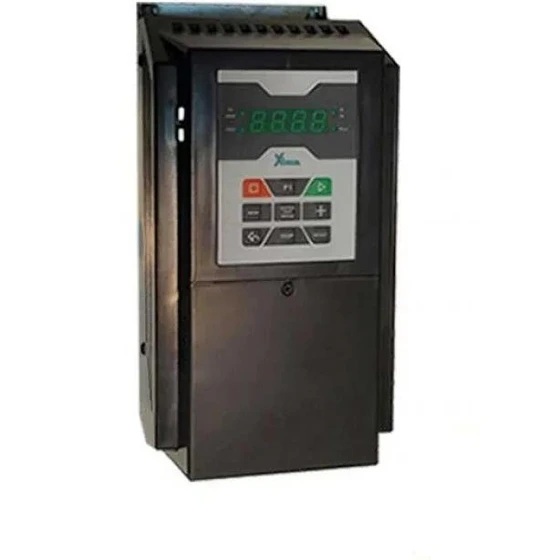

اینورتر زیما سری G؛ درایو صنعتی
سری G خانواده عمومی صنعتی زیما است. این سری برای کاربردهایی طراحی شده که به کنترل دور موتور، کنترل گشتاور و امکانات استاندارد اتوماسیون نیاز دارند و نرم‌افزار تخصصی پمپ یا آسانسور ضرورت ندارد.
زیما در سری G از الگوریتم‌های V/F و Sensorless Vector استفاده می‌کند. Autotune هوشمند، PID، کنترل ON/OFF، Torque Boost و Modbus نیز در مشخصات رسمی این سری قرار دارند.
ظرفیت اضافه‌بار اعلام‌شده برای سری صنعتی G برابر 150% جریان نامی برای 1 دقیقه است. گشتاور راه‌اندازی نیز در مشخصات فنی 150% گشتاور نامی در 0.5Hz ذکر شده است. این ویژگی‌ها سری G را برای بسیاری از ماشین‌آلاتی که به گشتاور مناسب در دور پایین نیاز دارند قابل بررسی می‌کنند.
مدل‌های سری G زیما
مدل‌های تک فاز سری G از 0.37kW تا 3kW در فهرست فعلی سازنده قرار دارند. مدل‌های سه فاز از 0.75kW شروع می‌شوند و تا 30kW ادامه دارند.
ساختار مدل نیز اطلاعات مفیدی در اختیار خریدار قرار می‌دهد. برای مثال در کد
G100B040-3
حرف G نوع کاربری صنعتی، عدد 040 توان 4kW و عدد 3 در انتهای کد، مدل سه فاز را مشخص می‌کند.
G100
توان‌های پایینتر با فریمهای کامپکت برای ماشین‌آلات عمومی.
G200
مدل‌های 7.5kW، 11kW و 15kW در فریم C.
G300
مدل‌های 18.5kW، 22kW و 30kW در فریم D.
کاربرد سری G زیما
سری G برای ماشین‌آلات صنعتی عمومی مناسب است. نوار نقاله، فن، میکسر، ماشین‌آلات بسته‌بندی، تجهیزات چاپ، ماشین ابزار و سایر موتورهای صنعتی از کاربردهایی هستند که می‌توان بر اساس مشخصات بار برای این سری بررسی کرد.
اگر پروژه به گشتاور مناسب در سرعت پایین نیاز داشته باشد، Sensorless Vector نسبت به V/F ساده عملکرد بهتری ایجاد می‌کند. Autotune نیز کمک می‌کند پارامترهای موتور برای الگوریتم کنترل دقیق‌تر شناسایی شوند.
اینورتر زیما سری P؛ مخصوص پمپ و بوسترپمپ
سری P برای سیستم‌های آبرسانی، پمپ و بوسترپمپ طراحی شده است. تفاوت اصلی این خانواده با سری صنعتی G در نرم‌افزار تخصصی پمپ و توابع آماده‌ای است که راه‌اندازی یک سیستم فشار ثابت یا چند پمپه را ساده‌تر می‌کنند.
تابع Dry Mode برای تشخیص شرایط بی‌آبی، Sleep Mode برای کاهش مصرف انرژی در زمان بی‌باری و PID برای کنترل فشار از امکانات مهم سری P هستند. امکان کار Closed Loop با سنسورهای متداول بازار نیز در مشخصات رسمی ذکر شده است.
در سیستم بوسترپمپ، چند درایو می‌توانند به‌صورت Master/Slave با یکدیگر کار کنند. زیما برای سری P امکان کنترل حداکثر 5 پمپ دور متغیر را ذکر می‌کند. با استفاده از کارت رله خارجی، امکان کنترل تا 11 پمپ دور ثابت با یک درایو نیز در ساختار مربوط پیش‌بینی شده است.
محدوده توان سری P
مدل‌های تک فاز سری P از 0.37kW تا 3kW عرضه می‌شوند. در مدل‌های سه فاز، توان از 0.75kW آغاز شده و در جدول فعلی سازنده تا 30kW ادامه دارد.
برای یک پمپ نباید فقط توان موتور بررسی شود. جریان نامی، فشار و دبی، نوع سنسور فشار، تعداد پمپ‌ها و روش کار بوسترپمپ نیز در انتخاب مدل مؤثر هستند.

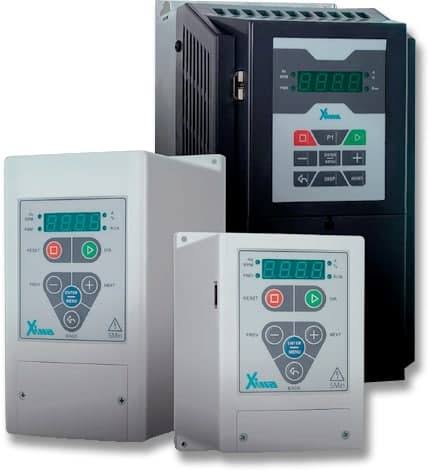

اینورتر زیما سری L؛ آسانسور، بالابر و جرثقیل
سری L برای کاربردهایی طراحی شده که دقت کنترل سرعت و گشتاور، کنترل Brake و استفاده از Encoder اهمیت بیشتری دارند. آسانسور، بالابر، پله‌برقی و جرثقیل از کاربردهای اصلی این خانواده هستند.
سری L قابلیت کنترل Open Loop و Closed Loop موتورهای سنکرون و آسنکرون را دارد. تصحیح خودکار جهت Encoder در کاربرد Closed Loop، Autotune هوشمند برای موتورهای گیربکس و گیرلس و کنترل دقیق گشتاور در سرعت پایین از امکانات تخصصی آن هستند.
زیما همچنین توابع Direct Approach و Distance Approach و کنترلر اختصاصی HPC را برای این سری معرفی می‌کند. هدف این امکانات ساده‌تر شدن Commissioning و بهبود حرکت آسانسور و بالابر است.
مدل‌های تک فاز سری L در توان‌های 1.5kW، 2.2kW و 3kW عرضه می‌شوند. مدل‌های سه فاز نیز از 1.5kW تا 30kW در فهرست رسمی فعلی وجود دارند.
سری S سولار پمپ زیما
در سبد فعلی محصولات زیما، سری S نیز به‌عنوان درایو سولار پمپ معرفی شده است. این خانواده برای پروژه‌هایی طراحی شده که پمپ با انرژی تولیدشده توسط پنل‌های خورشیدی کار می‌کند.
سری S یک خانواده تخصصی جدا از P است؛ بنابراین اگر منبع تغذیه سیستم Solar Array است، بهتر است به‌جای انتخاب خودکار سری P، مشخصات سری S و شرایط پنل، موتور و پمپ بررسی شوند.
اینورتر زیما تک فاز و سه فاز
بخش مهمی از محصولات زیما در دو ساختار تک فاز و سه فاز عرضه می‌شوند. مدل تک فاز، برق حدود 220V تک فاز را دریافت می‌کند و خروجی سه فاز 220V برای موتور مناسب تولید می‌کند.
مدل‌های سه فاز با ورودی 380V برای موتورهای سه فاز صنعتی استفاده می‌شوند. پیش از انتخاب مدل تک فاز باید پلاک موتور و امکان سربندی آن برای ولتاژ خروجی درایو بررسی شود؛ هر موتور سه فاز الزاماً برای خروجی 220V مناسب نیست.
فرکانس خروجی و کنترل موتور در سری صنعتی
در مشخصات فعلی سری G، محدوده فرکانس خروجی 0–800Hz اعلام شده است. وجود این محدوده به معنی مجاز بودن کار هر موتور تا 800Hz نیست و حداکثر سرعت باید از دیتاشیت موتور و محدودیت مکانیکی ماشین تعیین شود.
در سری G، مدولاسیون Space Vector، رزولوشن فرکانس بالا و کنترل 32bit موتور در مشخصات سازنده آمده است. این امکانات در کنار Sensorless Vector برای کنترل کاربردهای صنعتی مختلف استفاده می‌شوند.
Modbus و اتصال اینورتر زیما به PLC
Modbus و RS-485 در سری‌های متناسب زیما برای اتصال درایو به PLC، HMI یا سایر تجهیزات کنترلی قابل استفاده هستند. در این حالت فرمان Run/Stop، مرجع سرعت یا پارامترهای مانیتورینگ می‌توانند از طریق شبکه انتقال پیدا کنند.
در سری P، Modbus علاوه بر ارتباط با کنترلر خارجی برای شبکه کردن چند Drive در ساختار بوسترپمپ نیز کاربرد دارد. آدرس هر درایو و تنظیمات ارتباطی باید به‌درستی انجام شوند.
مقاومت ترمز در اینورتر زیما
قابلیت اتصال مقاومت ترمز در سری‌های مختلف زیما دیده می‌شود. مقاومت ترمز زمانی اهمیت پیدا می‌کند که موتور هنگام کاهش سرعت انرژی قابل توجهی به DC Bus برگرداند و زمان توقف کوتاه باشد.
مقاومت نباید فقط بر اساس توان موتور انتخاب شود. مقدار اهم، توان حرارتی و Duty Cycle باید بر اساس مدل درایو و انرژی مکانیکی ماشین بررسی شوند. در سری L این موضوع به دلیل ماهیت آسانسور و بالابر اهمیت بیشتری دارد.
شرایط محیطی و حفاظت
در مشخصات سری‌های فعلی، بدنه استاندارد IP20 ذکر شده است؛ بنابراین درایو باید در فضای مناسب یا داخل تابلو نصب شود. IP20 برای نصب در معرض مستقیم آب یا گردوغبار شدید طراحی نشده است.
دمای محیط مجاز در مشخصات سری G از −10 تا +50°C و رطوبت کمتر از 85% اعلام شده است. تا ارتفاع 1000m نیز بدون Derating در مشخصات فعلی ذکر شده است.
حفاظت‌هایی مانند Overcurrent، Overload، Undervoltage، Overheat، Phase Loss و حفاظت حرارتی موتور در ساختار Drive وجود دارند. با این حال تجهیزات حفاظتی تابلو مانند MCCB و ارت همچنان باید متناسب با مدار انتخاب شوند.
راهنمای انتخاب اینورتر زیما
بهترین روش انتخاب، شروع از کاربرد است. ابتدا مشخص کنید Drive برای ماشین صنعتی عمومی، پمپ، آسانسور و بالابر یا سولار پمپ استفاده خواهد شد و بعد وارد انتخاب توان شوید.
نوع کاربرد
G، P، L یا S بر اساس ماشین انتخاب شود.
توان موتور
مقدار kW یا HP محدوده اولیه مدل را مشخص می‌کند.
جریان موتور
جریان پلاک با جریان خروجی مدل تطبیق داده شود.
نوع برق
تک فاز 220V یا سه فاز 380V مشخص شود.
مد کنترل
V/F، SVC یا Closed Loop بر اساس نیاز ماشین بررسی شود.
ترمز و تجهیزات جانبی
نیاز به مقاومت ترمز، Encoder یا سنسور فشار تعیین شود.
ابتدا سری را انتخاب کنید، بعد توان را
یک مدل 5.5kW سری G، P و L از نظر توان ممکن است مشابه باشد، اما نرم‌افزار و کاربرد هدف آن‌ها یکسان نیست. نوع ماشین باید قبل از عدد kW مشخص شود.
نصب و راه‌اندازی اینورتر XIMA
Drive باید مطابق Manual همان سری نصب شود و فضای کافی برای تهویه در اطراف آن باقی بماند. کابل موتور و کابل فرمان بهتر است در مسیرهای جدا قرار گیرند و ارت دستگاه به‌صورت صحیح اجرا شود.
پیش از اولین Run، مشخصات پلاک موتور، زمان Acceleration و Deceleration، منبع فرمان و مرجع سرعت تنظیم شوند. در سری G و کاربردهای Vector، Autotune صحیح نقش مهمی در کیفیت کنترل دارد.
در سری P سنسور فشار، Setpoint و تنظیمات Dry/Sleep باید متناسب با سیستم آبرسانی تنظیم شوند. در سری L نیز Encoder، Brake، نوع موتور و توابع حرکت آسانسور باید پیش از بهره‌برداری نهایی تست شوند.
قیمت اینورتر زیما
قیمت اینورتر زیما به سری، توان، تک فاز یا سه فاز بودن و کد کامل دستگاه بستگی دارد. برای مثال قیمت یک مدل سری L به دلیل نرم‌افزار تخصصی آسانسور الزاماً با مدل سری G دارای توان مشابه یکسان نیست.
همچنین تجهیزاتی مانند مقاومت ترمز، سنسور فشار، کارت رله یا تجهیزات Encoder می‌توانند هزینه نهایی پروژه را تغییر دهند. بنابراین هنگام مقایسه قیمت باید کل سیستم مورد نیاز بررسی شود.
برای استعلام دقیق بهتر است کد کامل محصول مانند
G100B040-3
یا
P200C075-3
ارائه شود. اگر کد هنوز مشخص نشده، پلاک موتور و توضیح کاربرد برای انتخاب اولیه کافی هستند.
خرید اینورتر زیما
برای خرید اینورتر زیما ابتدا خانواده مناسب را انتخاب کنید. برای ماشین‌آلات عمومی سری G، برای پمپ و بوسترپمپ سری P و برای آسانسور، جرثقیل و بالابر سری L باید بررسی شوند.
پس از انتخاب سری، توان و جریان موتور، تک فاز یا سه فاز بودن شبکه و تجهیزات جانبی تعیین می‌شوند. در پروژه‌های خاص نیز بهتر است شرایط بار و نحوه کنترل موتور قبل از سفارش بررسی شوند.
این روش مانع انتخاب یک Drive صرفاً بر اساس توان می‌شود و کمک می‌کند نرم‌افزار و قابلیت‌های خود دستگاه با نیاز واقعی ماشین هماهنگ باشند.
سوالات متداول اینورتر زیما
اینورتر زیما چه سریهایی دارد؟
در سبد فعلی رسمی زیما، سری G برای صنعت، P برای پمپ، S برای سولار پمپ و L برای آسانسور و بالابر ارائه می‌شوند.
برای کاربرد صنعتی عمومی کدام سری زیما مناسب است؟
سری G خانواده صنعتی عمومی زیما است و قابلیت‌هایی مانند V/F، Sensorless Vector، Autotune، PID و Modbus را ارائه می‌کند.
سری G زیما چه محدوده توانی دارد؟
مدل‌های تک فاز فعلی از 0.37kW تا 3kW و مدل‌های سه فاز از 0.75kW تا 30kW در فهرست رسمی سازنده قرار دارند.
برای بوسترپمپ کدام اینورتر زیما مناسب است؟
سری P برای پمپ و بوسترپمپ طراحی شده و دارای PID، Dry Mode، Sleep Mode و قابلیت کنترل چند پمپ است.
آیا سری P می‌تواند چند پمپ را کنترل کند؟
بله. زیما امکان کنترل تا 5 پمپ دور متغیر و با کارت رله خارجی تا 11 پمپ دور ثابت را برای این سری اعلام کرده است.
کدام سری زیما برای آسانسور و بالابر است؟
سری L بهطور تخصصی برای آسانسور، بالابر، پله‌برقی و جرثقیل طراحی شده و Open Loop و Closed Loop را پشتیبانی می‌کند.
آیا اینورتر زیما تک فاز دارد؟
بله. در سری‌های مختلف مدل‌های ورودی 220V تک فاز وجود دارند. خروجی این مدلها برای موتور سه فاز متناسب با کلاس ولتاژ دستگاه استفاده می‌شود.
آیا اینورتر زیما به PLC متصل می‌شود؟
بله. Modbus و RS-485 در سری‌های متناسب برای ارتباط با PLC، HMI و شبکه کردن درایوها قابل استفاده هستند.
آیا سری G زیما Sensorless Vector دارد؟
بله. V/F و Sensorless Vector از الگوریتم‌های کنترلی رسمی سری صنعتی G هستند و Autotune نیز برای این خانواده ارائه شده است.
قیمت اینورتر زیما چگونه تعیین می‌شود؟
قیمت به سری، توان، تک فاز یا سه فاز بودن، کد کامل و تجهیزات جانبی مورد نیاز بستگی دارد. برای استعلام دقیق بهتر است کد دستگاه یا مشخصات موتور ارائه شود.
خرید و قیمت اینورتر زیما XIMA
برای انتخاب اینورتر زیما، ابتدا سری مناسب را بر اساس کاربرد مشخص کنید و سپس توان، جریان موتور، نوع برق، مد کنترل و تجهیزات جانبی را بررسی کنید. انتخاب بر اساس کاربرد و جریان واقعی موتور از تطبیق ساده توان دقیق‌تر است.
برای راهنمای خرید و دریافت قیمت اینورتر زیما با شماره
03191091031
تماس بگیرید.
