سرسیم یکی از قطعات پرکاربرد در سیم‌کشی تابلو برق، ماشین‌آلات و سیستم‌های اتوماسیون است. این قطعه روی انتهای هادی پرس می‌شود تا سیم برای اتصال به Terminal، پیچ، فیش یا تجهیز آماده شود. استفاده صحیح از سرسیم علاوه بر نظم سیم‌کشی، می‌تواند از باز شدن رشته‌های سیم افشان جلوگیری کرده و اتصال مکانیکی یکنواختتری ایجاد کند.
اصطلاح سرسیم شامل محصولات مختلفی است و همه آن‌ها کاربرد یکسان ندارند. وایرشو برای ورود سیم افشان به ترمینال، سرسیم حلقوی برای اتصال پیچی مطمئن، مدل دوشاخه برای اتصال سریع‌تر زیر پیچ و سرسیم سوزنی برای بعضی ورودی‌های ترمینالی استفاده می‌شوند. بنابراین انتخاب صحیح باید بر اساس شکل اتصال و مشخصات هادی انجام شود.

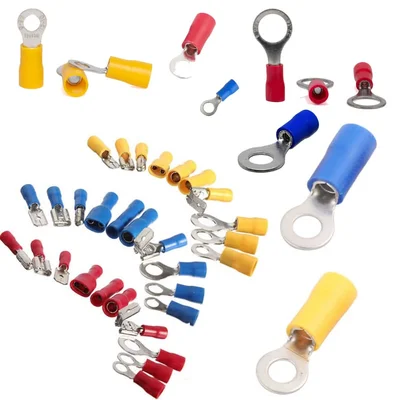

انواع سرسیم برق
| نوع سرسیم |
نام انگلیسی |
کاربرد اصلی |
| وایرشو |
Wire Ferrule |
آماده‌سازی سیم افشان برای Terminal Block |
| حلقوی |
Ring Terminal |
اتصال مطمئن زیر پیچ یا Stud |
| دوشاخه |
Fork / Spade Terminal |
اتصال زیر پیچ بدون خارج کردن کامل پیچ |
| سوزنی |
Pin Terminal |
اتصال سیم به فضای Clamping با پین مشخص |
| فیشی |
Slip-On Connector |
اتصال و جداسازی سریع تجهیزات |
| رابط |
Butt Connector |
اتصال دو انتهای سیم به یکدیگر |
وایرشو یا Wire Ferrule چیست؟
وایرشو یک Sleeve فلزی نازک است که روی انتهای سیم افشان پرس می‌شود. وظیفه آن جمع نگه داشتن Strandهای هادی و ایجاد انتهای منظم برای قرارگیری داخل Terminal است.
Phoenix Contact وایرشو را برای جلوگیری از Splicing رشته‌های سیم و آسان‌تر شدن ورود هادی به Terminal Shaft معرفی می‌کند. مدل‌های بدون روکش، روکش‌دار و Twin برای دو سیم در دسترس هستند.
در مدل روکش‌دار، Collar پلاستیکی هدایت سیم به داخل Sleeve را ساده‌تر می‌کند. این Collar بخش اصلی اتصال الکتریکی نیست و قسمت فلزی پرس‌شده وظیفه نگهداری هادی را انجام می‌دهد.
وایرشو تکی و دوبل
وایرشو تکی برای یک هادی طراحی شده است. مدل Twin یا دوبل دارای Collar بزرگ‌تری است و اجازه می‌دهد دو هادی با سطح مقطع مشخص در یک Ferrule پرس شوند.
وایرشو دوبل در ساخت Jumper و Daisy Chain داخل تابلو کاربرد زیادی دارد؛ برای مثال زمانی که دو سیم باید از یک Terminal مشترک خارج شوند. Phoenix Contact مدل‌های Twin را برای سطح مقطع دو هادی از 2×0.5mm² تا 2×16mm² در خانواده فعلی ارائه می‌کند.
Weidmüller نیز Twin Wire-End Ferrule را به‌عنوان گروه مستقل ارائه می‌کند و مدل‌های مختلف برای 0.5، 0.75، 1.5، 2.5، 6 و 16mm² در کاتالوگ فعلی آن وجود دارد.
نکته مهم:
قرار دادن دو سیم در یک وایرشوی تکی جایگزین استفاده از Twin Ferrule نیست. دهانه، Sleeve و قالب پرس باید برای تعداد و سطح مقطع هادی‌ها طراحی شده باشند.
استاندارد DIN 46228 در وایرشو
DIN 46228 یکی از استانداردهای شناخته‌شده Wire-End Ferrule است. مدل‌های بدون Collar در بخش مربوط به Ferrule بدون روکش و مدل‌های Insulated در بخش مربوط به Ferrule روکش‌دار تعریف می‌شوند.
Phoenix Contact مدل‌های بدون روکش را مطابق DIN 46228-1 و مدل‌های روکش‌دار را مطابق DIN 46228-4 ارائه می‌کند. Weidmüller نیز Dimensions و Tolerance محصولات دارای Plastic Collar را مطابق DIN 46228 Part 4 اعلام می‌کند.
سطح مقطع سرسیم چگونه انتخاب می‌شود؟
مهم‌ترین پارامتر وایرشو، سطح مقطع هادی بر حسب mm² است. Ferrule باید با سطح مقطع واقعی سیم هماهنگ باشد تا پس از Crimp، Strandها به‌صورت یکنواخت در Sleeve فشرده شوند.
اگر Ferrule بیش از حد بزرگ باشد، Crimp ممکن است اتصال مکانیکی کافی ایجاد نکند. اگر بیش از حد کوچک باشد، همه Strandها وارد Sleeve نمی‌شوند یا هنگام ورود آسیب می‌بینند.
Phoenix Contact در خانواده فعلی خود وایرشوهای تکی روکش‌دار و بدون روکش را از 0.14 تا 120mm² عرضه می‌کند. این محدوده مربوط به همان خانواده است و موجودی بازار هر برند می‌تواند محدودتر باشد.
طول وایرشو چرا مهم است؟
تنها سطح مقطع مهم نیست؛ طول بخش فلزی نیز باید با عمق Terminal هماهنگ باشد. Ferrule بسیار کوتاه ممکن است سطح Contact کافی ایجاد نکند و مدل بیش از حد بلند نیز می‌تواند از محل اتصال بیرون بماند.
سازندگان برای یک سطح مقطع، Lengthهای مختلف ارائه می‌کنند. برای مثال Phoenix Contact در یک Ferrule سایز 0.75mm² نمونه‌هایی با Contact Length برابر 8mm و 12mm دارد.
رنگ وایرشو چه معنایی دارد؟
Collar رنگی شناسایی سایز را ساده‌تر می‌کند، اما رنگ به‌تنهایی معیار مطمئن خرید نیست. Color Code می‌تواند میان استانداردها یا تولیدکنندگان متفاوت باشد.
بنابراین هنگام Replacement بهتر است مقدار mm² روی بسته‌بندی یا کد محصول بررسی شود و فقط با مشاهده رنگ، سایز انتخاب نشود.
سرسیم حلقوی
Ring Terminal دارای حلقه بسته برای اتصال به Stud یا Screw است. پس از عبور پیچ از حلقه، اتصال حتی در صورت شل شدن جزئی پیچ به‌سادگی از محل خارج نمی‌شود.
Phoenix Contact سرسیم‌های حلقوی روکش‌دار و بدون روکش را برای سطح مقطع‌های مختلف و سایز پیچ از M2.5 تا M16 ارائه می‌کند. مدل‌های بدون روکش مربوطه طبق DIN 46234 ساخته می‌شوند.
در خرید Ring Terminal باید دو مشخصه هم‌زمان بررسی شوند: سطح مقطع سیم و قطر سوراخ پیچ. عبارت‌هایی مانند 2.5-M5 معمولاً به همین دو پارامتر اشاره دارند.
سرسیم دوشاخه
Fork Terminal یا Spade Terminal یک انتهای U شکل دارد و می‌تواند بدون خارج کردن کامل Screw زیر سر پیچ قرار گیرد. این ویژگی نصب و سرویس را سریع‌تر می‌کند.
Phoenix Contact مدل‌های Fork روکش‌دار و بدون روکش را برای سطح مقطع‌های مختلف ارائه می‌کند و برای خانواده فعلی Bolt Sizeهایی از M3 تا M8 اعلام شده است.
Ring Terminal در اتصال‌های حساس به جدا شدن مکانیکی معمولاً ساختار بسته‌تری دارد؛ Fork Terminal زمانی مفید است که سرعت باز و بسته کردن اتصال اهمیت بیشتری داشته باشد.
سرسیم سوزنی
Pin Terminal انتهای هادی را به یک پین فلزی مشخص تبدیل می‌کند و برای بعضی Clamping Spaceها و Terminalها مناسب است. شکل پین می‌تواند Round یا Flat باشد.
Phoenix Contact در خانواده فعلی خود Pin Cable Lugهای عایق‌دار با شکل‌های مختلف و سطح مقطع 0.5 تا 6mm² ارائه می‌کند. انتخاب باید با Geometry ورودی Terminal هماهنگ باشد.
سرسیم فیشی نری و مادگی
Slip-On Connector برای اتصال قابل جداسازی استفاده می‌شود. این ساختار در تجهیزاتی که نیاز به اتصال سریع دارند کاربرد دارد و می‌تواند به‌صورت نری، مادگی یا کاملاً عایق‌شده عرضه شود.
در انتخاب باید Width و Thickness فیش، سطح مقطع سیم و نوع عایق بررسی شوند. مدل‌های ظاهراً مشابه با ابعاد متفاوت الزاماً به یکدیگر متصل نمی‌شوند.
رابط سیم یا Butt Connector
Butt Connector برای اتصال دو انتهای سیم استفاده می‌شود. هر هادی از یک سمت وارد Sleeve شده و بخش مربوطه Crimp می‌شود تا اتصال الکتریکی و مکانیکی ایجاد شود.
این رابط در تعمیر کابل، افزایش طول سیم یا ایجاد Connection داخل تجهیزات کاربرد دارد. سطح مقطع دو هادی و نوع عایق رابط باید با Application هماهنگ باشند.
تفاوت سرسیم و کابلشو
در بازار این دو اصطلاح گاهی هم‌پوشانی دارند، اما برای دسته‌بندی فروشگاهی می‌توان Cable Lug را بیشتر برای اتصال کابل‌های سطح مقطع بالاتر به Busbar، Stud یا تجهیزات قدرت در نظر گرفت.
سرسیم بیشتر شامل Ferrule، Ring، Fork، Pin و Connectorهای کوچک‌تر مدار فرمان و Wiring داخلی است. صفحه کابلشو بهتر است جداگانه روی Lugهای مسی، آلومینیومی و بیمتال متمرکز شود.
پرس سرسیم چگونه انجام می‌شود؟
Crimp اتصال دائمی مکانیکی میان Sleeve و هادی ایجاد می‌کند. ابتدا طول مناسب عایق برداشته می‌شود، هادی بدون آسیب داخل سرسیم قرار می‌گیرد و سپس با ابزار متناسب پرس می‌شود.
Phoenix Contact تاکید می‌کند کیفیت اتصال به ترکیب Ferrule و Crimping Tool وابسته است و برای بعضی ترکیب‌های ابزار و محصول، تایید UL 486F نیز ارائه می‌کند.
استفاده از انبردست یا ابزار نامناسب نمی‌تواند شکل Crimp کنترل‌شده ایجاد کند. پرس ضعیف ممکن است Pull-Out Strength را کاهش دهد و پرس بیش از حد می‌تواند هادی را آسیب بزند.
چه شکل پرسی مناسب است؟
Ferruleها می‌توانند با پروفیل‌هایی مانند Square، Trapezoidal یا Hexagonal پرس شوند. مناسب بودن شکل به Ferrule، Terminal و ابزار سازنده بستگی دارد.
هدف فقط فشرده کردن Sleeve نیست؛ Ferrule پرس‌شده باید بتواند وارد Terminal Shaft شود و سطح Contact مناسب ایجاد کند. برای ترمینال‌های کوچک، ابعاد نهایی Crimp اهمیت زیادی دارند.
طول لخت کردن سیم
Strip Length باید تقریباً با Length موردنیاز داخل Sleeve هماهنگ باشد. اگر سیم بیش از حد لخت شود، بخش بدون عایق از Ferrule بیرون می‌ماند؛ اگر کمتر لخت شود، Strandها تا انتهای Sleeve نمی‌رسند.
در محصولات حرفه‌ای Strip Length در Datasheet اعلام می‌شود. برای نمونه بعضی Twin Ferruleهای Weidmüller، طول لخت‌کردن مشخصی مانند 15mm دارند که به کد و ابعاد محصول وابسته است.
راهنمای انتخاب سرسیم
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| نوع سرسیم |
Ferrule، Ring، Fork، Pin یا Connector |
هماهنگی با اتصال مقصد |
| سطح مقطع |
mm² یا AWG هادی |
ایجاد Crimp صحیح |
| تعداد سیم |
تکی یا Twin |
انتخاب Sleeve مناسب |
| طول |
Contact Length و Sleeve Length |
هماهنگی با Terminal Depth |
| پیچ |
M3، M4، M5 و غیره برای Ring/Fork |
تطابق مکانیکی |
| روکش |
Insulated یا Non-Insulated |
هماهنگی با فضا و کاربرد |
| ابزار |
Crimp Tool مناسب |
کیفیت و تکرارپذیری اتصال |
اشتباهات رایج هنگام استفاده از سرسیم
- انتخاب Ferrule فقط از روی رنگ
- استفاده از وایرشوی بزرگ‌تر یا کوچک‌تر از سیم
- قرار دادن دو سیم داخل Ferrule تکی
- لخت کردن بیش از حد یا کمتر از حد سیم
- قطع کردن تعدادی از Strandها برای جا شدن سیم
- پرس با انبردست یا ابزار غیرمناسب
- انتخاب Ring Terminal با سوراخ بزرگ‌تر از حد لازم
- استفاده از سرسیم پرس‌شده مجدد
- نادیده گرفتن محدودیت Terminal برای Ferrule دوبل
Replacement سرسیم قدیمی
هنگام تعویض یک سرسیم، ابتدا نوع Connection مشخص شود. اگر سیم داخل Terminal Block قرار می‌گیرد، Ferrule مناسب نیاز است؛ اگر اتصال پیچی باشد Ring یا Fork ممکن است انتخاب صحیح باشد.
سطح مقطع واقعی هادی، قطر پیچ و طول قسمت Contact اندازه‌گیری شوند. تغییر فقط بر اساس رنگ روکش یا ظاهر سرسیم قدیمی قابل اعتماد نیست.
در صورت مشاهده تغییر رنگ یا آثار Heat، وضعیت Terminal و Torque نیز بررسی شود. خرابی سرسیم می‌تواند نتیجه اتصال ضعیف باشد و صرف تعویض Connector مشکل اصلی را رفع نکند.
چک‌لیست Replacement:
نوع سرسیم، سطح مقطع هادی، تکی یا دوبل بودن، طول Contact، سایز پیچ، قطر Pin، نوع روکش، جنس هادی، Terminal مقصد، Strip Length، Crimp Profile و ابزار پرس بررسی شوند.
قیمت سرسیم به چه عواملی بستگی دارد؟
قیمت سرسیم به نوع، سطح مقطع، روکش‌دار یا بدون روکش بودن، کیفیت فلز و تعداد در بسته وابسته است. وایرشوی 0.5mm² با Ferrule سایز 35mm² مصرف ماده و قیمت یکسانی ندارد.
در سرسیم Ring و Fork نیز سایز هادی و پیچ بر ابعاد محصول اثر دارد. محصولات دارای تاییدیه و System Approval همراه ابزار مخصوص می‌توانند قیمت متفاوتی داشته باشند.
برای تابلوسازی با مصرف زیاد، تعداد در بسته و قیمت عمده اهمیت زیادی دارد. بهتر است قیمت بر اساس نوع و سایز دقیق مقایسه شود و صرفاً عبارت کلی «یک بسته سرسیم» مبنای مقایسه نباشد.
برای خرید سرسیم چه اطلاعاتی لازم است؟
- نوع سرسیم موردنیاز
- سطح مقطع سیم بر حسب mm²
- تک یا دوبل بودن وایرشو
- طول بخش فلزی موردنیاز
- سایز پیچ برای Ring یا Fork
- شکل و ابعاد پین برای سرسیم سوزنی
- روکش‌دار یا بدون روکش بودن
- نوع Terminal مقصد
- Strip Length سیم
- ابزار Crimp موجود
- استاندارد موردنیاز پروژه
- تعداد موردنیاز یا تعداد در بسته
سوالات متداول سرسیم
سرسیم چه کاربردی دارد؟
انتهای سیم را برای اتصال به ترمینال، پیچ یا فیش آماده کرده و اتصال مکانیکی و الکتریکی منظم‌تری ایجاد می‌کند.
وایرشو چیست؟
Wire Ferrule یک Sleeve فلزی است که روی سیم افشان پرس می‌شود تا Strandها جمع بمانند و سیم راحت‌تر داخل Terminal قرار گیرد.
تفاوت وایرشو تکی و دوبل چیست؟
مدل تکی برای یک هادی است، اما Twin Ferrule برای Crimp هم‌زمان دو هادی در یک Sleeve طراحی شده است.
آیا رنگ وایرشو سایز آن را مشخص می‌کند؟
رنگ برای شناسایی سریع مفید است، اما Color Code میان سیستم‌ها می‌تواند متفاوت باشد. مقدار mm² روی بسته‌بندی معیار مطمئن‌تری است.
تفاوت سرسیم حلقوی و دوشاخه چیست؟
Ring دارای حلقه بسته و اتصال مکانیکی مطمئن‌تر است. Fork بدون باز کردن کامل پیچ قابل نصب و جداسازی است.
آیا سرسیم را می‌توان با انبردست پرس کرد؟
برای اتصال قابل اطمینان باید Crimp Tool مناسب نوع و سایز سرسیم استفاده شود. انبردست Crimp کنترل‌شده ایجاد نمی‌کند.
DIN 46228 مربوط به چیست؟
استاندارد شناخته‌شده Wire-End Ferrule است؛ بخش‌های مختلف آن برای Ferruleهای بدون روکش و روکش‌دار استفاده می‌شوند.
برای خرید سرسیم چه سایزی انتخاب کنیم؟
سطح مقطع واقعی سیم، نوع اتصال، سایز پیچ یا ترمینال و طول Contact باید با مشخصات سرسیم تطبیق داده شوند.
