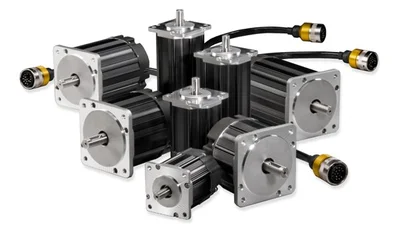

سروو موتور چیست؟
سروو موتور یک موتور الکتریکی برای کنترل دقیق حرکت است. این تجهیز میتواند موقعیت، سرعت و گشتاور محور را با دقت بالایی تنظیم کند.
تفاوت اصلی سروو موتور با موتور معمولی، وجود سیستم بازخورد و کنترل حلقهبسته است. انکودر وضعیت واقعی محور را اندازهگیری کرده و اطلاعات را به سروو درایو ارسال میکند.
سروو درایو مقدار واقعی حرکت را با فرمان دریافتی مقایسه میکند. سپس جریان و ولتاژ موتور را برای اصلاح اختلاف میان این دو مقدار تغییر میدهد.
این فرایند با سرعت زیادی تکرار میشود. در نتیجه، محور میتواند سریع حرکت کند و در موقعیت تعیینشده متوقف شود.
سروو سیستم از چه اجزایی تشکیل میشود؟
برای راهاندازی سروو موتور، تنها خرید موتور کافی نیست. یک سروو سیستم معمولاً از اجزای زیر تشکیل میشود:
- سروو موتور
- سروو درایو
- انکودر یا حسگر بازخورد
- کابل قدرت موتور
- کابل انکودر
- کنترلر حرکت یا PLC
- تجهیزات انتقال حرکت
- مقاومت ترمز در برخی کاربردها
سروو موتور و سروو درایو باید از نظر توان، ولتاژ و نوع انکودر با یکدیگر سازگار باشند. استفاده از ترکیبهای تأییدنشده میتواند باعث خطای ارتباط یا عملکرد نادرست شود.
سروو موتور چگونه کار میکند؟
کنترلر حرکت یا PLC، فرمان موردنیاز را برای سروو درایو ارسال میکند. این فرمان میتواند مربوط به موقعیت، سرعت یا گشتاور باشد.
سروو درایو جریان مناسب را به موتور میفرستد و حرکت محور آغاز میشود. انکودر نصبشده روی موتور، موقعیت و سرعت واقعی را اندازهگیری میکند.
اطلاعات انکودر دوباره به سروو درایو بازمیگردد. درایو هر اختلاف میان فرمان و حرکت واقعی را شناسایی و اصلاح میکند.
به این ساختار، کنترل حلقهبسته گفته میشود. بازخورد پیوسته باعث افزایش دقت و پایداری حرکت خواهد شد.
انکودر سروو موتور چه وظیفهای دارد؟
انکودر یکی از اجزای مهم سروو موتور است. این قطعه موقعیت، سرعت و جهت چرخش محور را تشخیص میدهد.
دقت کنترل سروو تا حد زیادی به نوع و وضوح انکودر وابسته است. هرچه وضوح انکودر بیشتر باشد، تغییرات کوچکتر موقعیت با دقت بیشتری تشخیص داده میشوند.
انکودرها میتوانند افزایشی یا مطلق باشند. انکودر افزایشی معمولاً پس از قطع برق به مرجعگیری دوباره نیاز دارد.
انکودر مطلق موقعیت محور را با یک کد مشخص نگهداری میکند. عملکرد دقیق آن پس از قطع برق به نوع انکودر و ساختار سیستم بستگی دارد.
تفاوت سروو موتور و موتور معمولی
موتور القایی معمولی بیشتر برای چرخش مداوم و کنترل عمومی سرعت استفاده میشود. این موتور در کاربردهایی مانند پمپ، فن و نوار نقاله عملکرد مناسبی دارد.
سروو موتور برای حرکتهای دقیق، توقف در موقعیت مشخص و تغییر سریع سرعت طراحی شده است. شتاب و پاسخ دینامیکی آن معمولاً از موتورهای معمولی بیشتر است.
در یک موتور معمولی همراه اینورتر، کنترل سرعت هدف اصلی است. در سروو سیستم، موقعیت، سرعت و گشتاور با بازخورد دقیق کنترل میشوند.
هزینه سروو سیستم نیز معمولاً بیشتر از موتور و اینورتر عمومی است. بنابراین استفاده از سروو برای تمام کاربردها ضرورت ندارد.
تفاوت سروو موتور و استپر موتور
استپر موتور بر اساس حرکت مرحلهای کار میکند و در بسیاری از کاربردهای ساده بدون بازخورد استفاده میشود. ساختار کنترل آن معمولاً سادهتر و اقتصادیتر است.
سروو موتور از بازخورد انکودر برای اصلاح حرکت استفاده میکند. این ویژگی احتمال ازدسترفتن موقعیت را در شرایط انتخاب و تنظیم صحیح کاهش میدهد.
سروو موتور برای سرعت بالا، شتاب زیاد و تغییرات سریع بار مناسبتر است. استپر موتور بیشتر در سرعتهای پایین و پروژههای سبک استفاده میشود.
انتخاب میان سروو و استپر باید بر اساس سرعت، دقت، گشتاور و هزینه پروژه انجام شود.
انواع سروو موتور
سروو موتورها را میتوان بر اساس ساختار، ولتاژ و نوع حرکت دستهبندی کرد. پرکاربردترین گروه در اتوماسیون صنعتی، سروو موتور AC است.
سروو موتور AC
این مدل در دستگاههای صنعتی و ماشینآلات دقیق کاربرد گستردهای دارد. سرعت بالا، پاسخ سریع و کنترل مناسب گشتاور از ویژگیهای آن است.
سروو موتور AC باید با سروو درایو سازگار راهاندازی شود. موتور و درایو معمولاً از یک خانواده محصول انتخاب میشوند.
سروو موتور DC
سروو موتورهای DC در برخی سیستمهای کوچک و کاربردهای خاص استفاده میشوند. کنترل مناسب در سرعت پایین از ویژگیهای شناختهشده این گروه است.
در بسیاری از ماشینآلات جدید، سروو موتور AC جایگزین مدلهای DC شده است. نیاز کمتر به نگهداری یکی از دلایل این تغییر است.
سروو موتور دارای ترمز
ترمز داخلی برای نگهداشتن محور پس از قطع توان استفاده میشود. این ویژگی در محورهای عمودی، بالابرها و سیستمهای تحت نیروی گرانش اهمیت دارد.
ترمز سروو موتور برای توقف عادی و مکرر محور طراحی نشده است. وظیفه اصلی آن نگهداشتن بار پس از توقف است.
حالتهای کنترل سروو موتور
سروو درایو میتواند با توجه به مدل خود در حالتهای مختلف کار کند. سه حالت اصلی شامل کنترل موقعیت، سرعت و گشتاور هستند.
کنترل موقعیت
در این حالت، محور باید به محل مشخصی حرکت کند و همانجا متوقف شود. دستگاههای برش، بستهبندی و میزهای موقعیتدهی از این روش استفاده میکنند.
فرمان موقعیت میتواند بهصورت پالس یا از طریق شبکه صنعتی ارسال شود. تعداد پالسها یا مقدار شبکه، میزان جابهجایی را تعیین میکند.
کنترل سرعت
در کنترل سرعت، هدف حفظ یا تغییر دقیق سرعت چرخش موتور است. فرمان سرعت میتواند از طریق ورودی آنالوگ یا شبکه ارسال شود.
این حالت در ماشینآلاتی کاربرد دارد که هماهنگی سرعت چند محور اهمیت دارد.
کنترل گشتاور
در این حالت، سروو درایو گشتاور تولیدشده توسط موتور را کنترل میکند. دستگاههای کشش، پیچبندی و کنترل فشار از کاربردهای آن هستند.
برای استفاده صحیح از کنترل گشتاور باید محدودیت سرعت و شرایط مکانیکی سیستم نیز بررسی شوند.
روشهای فرمان به سروو درایو
سروو درایو میتواند فرمان حرکت را از کنترلرهای مختلف دریافت کند. روشهای رایج شامل پالس، سیگنال آنالوگ و شبکه صنعتی هستند.
فرمان Pulse/Direction برای بسیاری از PLCها و کنترلرهای ساده استفاده میشود. سرعت خروجی پالس کنترلر باید با نیاز پروژه هماهنگ باشد.
شبکههایی مانند EtherCAT و CANopen برای کنترل سریع و هماهنگ چند محور کاربرد دارند. نوع شبکه قابلاستفاده به امکانات سروو درایو و کنترلر بستگی دارد.
برخی سروو درایوها قابلیت اجرای حرکتهای ساده را بهصورت داخلی دارند. این قابلیت میتواند نیاز به کنترلر حرکت جداگانه را در پروژههای محدود کاهش دهد.
کاربردهای سروو موتور
سروو موتور در ماشینآلاتی استفاده میشود که حرکت دقیق و تکرارپذیر نیاز دارند. مهمترین کاربردهای آن عبارتاند از:
- دستگاههای بستهبندی
- ماشینآلات برش
- دستگاههای چاپ
- خطوط مونتاژ
- رباتهای صنعتی
- ماشینهای CNC
- تجهیزات جابهجایی دقیق
- دستگاههای پرکن
- ماشینآلات نساجی
- سیستمهای Pick and Place
- میزهای موقعیتدهی
- دستگاههای تزریق پلاستیک
- ماشینآلات تولید قطعات الکترونیکی
- کنترل محورهای هماهنگ
در هر کاربرد، سرعت حرکت، وزن بار و ساختار مکانیکی متفاوت است. به همین دلیل، یک سروو موتور با توان یکسان برای تمام دستگاهها مناسب نیست.
نکات مهم در انتخاب سروو موتور
انتخاب سروو تنها بر اساس توان بر حسب kW روش دقیقی نیست. گشتاور، سرعت و اینرسی بار باید همزمان بررسی شوند.
مهمترین معیارهای انتخاب عبارتاند از:
- گشتاور نامی موتور
- گشتاور لحظهای یا پیک
- سرعت نامی و حداکثر سرعت
- توان سروو موتور
- اینرسی روتور و بار
- مدت شتابگیری و توقف
- الگوی حرکت دستگاه
- دقت موقعیت موردنیاز
- نوع و وضوح انکودر
- وجود یا عدم وجود ترمز
- ولتاژ تغذیه سروو درایو
- نوع فرمان کنترلی
- پروتکل ارتباطی
- اندازه فلنج و قطر شفت
- شرایط دما و محیط نصب
- نوع کوپلینگ و سیستم انتقال حرکت
اگر گشتاور نامی کمتر از نیاز واقعی باشد، موتور در کار مداوم داغ میشود. پایینبودن گشتاور پیک نیز میتواند شتابگیری را مختل کند.
اهمیت اینرسی در انتخاب سروو
اینرسی نشان میدهد یک جسم تا چه اندازه در برابر تغییر سرعت مقاومت میکند. بارهای سنگین یا دارای قطر زیاد، اینرسی بیشتری دارند.
اختلاف زیاد میان اینرسی بار و موتور میتواند تنظیم سیستم را دشوار کند. نتیجه آن ممکن است لرزش، توقف ناپایدار یا کاهش پاسخ حرکتی باشد.
گیربکس میتواند اینرسی منعکسشده به موتور را تغییر دهد. نسبت تبدیل، لقی و بازده گیربکس باید در محاسبات در نظر گرفته شوند.
برای انتخاب دقیق، بهتر است مشخصات مکانیکی و نمودار حرکت محور در اختیار کارشناس قرار گیرد.
انتخاب سروو موتور ترمزدار یا بدون ترمز
برای محور افقی، همیشه به ترمز داخلی نیاز نیست. شرایط ایمنی و احتمال حرکت ناخواسته بار باید جداگانه بررسی شوند.
در محور عمودی، نیروی گرانش میتواند پس از قطع برق باعث پایینآمدن بار شود. استفاده از سروو موتور ترمزدار در این شرایط رایج است.
ترمز باید توسط مدار مناسب و طبق دستورالعمل سازنده کنترل شود. تغذیه و زمانبندی نادرست میتواند عمر ترمز را کاهش دهد.
اهمیت کابل سروو موتور
کابل قدرت، انرژی موردنیاز موتور را منتقل میکند و کابل انکودر مسئول انتقال بازخورد است. این کابلها باید با موتور و درایو سازگار باشند.
طول کابل میتواند بر کیفیت سیگنال و محدودیتهای نصب اثر بگذارد. استفاده از کابل نامناسب ممکن است باعث نویز، خطای انکودر یا عملکرد ناپایدار شود.
مسیر کابل قدرت و انکودر بهتر است از کابلهای نویززا جدا شود. شیلد و اتصال زمین نیز باید طبق راهنمای سازنده اجرا شوند.
برندهای سروو موتور در آوا الکتریک
آوا الکتریک انواع سروو موتور، سروو درایو و تجهیزات جانبی را برای پروژههای کنترل حرکت عرضه میکند. محصولات قابلارائه شامل برندهای زیر هستند:
- سروو موتور دلتا
- سروو موتور LS Electric
- سروو موتور اشنایدر
- سروو موتور INVT
هر برند دارای خانوادههای مختلف با توان، انکودر و امکانات ارتباطی متفاوت است. موتور، درایو و کابلها باید از مجموعه سازگار انتخاب شوند.
قیمت سروو موتور
قیمت سروو موتور به توان، گشتاور، نوع انکودر و وجود ترمز بستگی دارد. امکانات سروو درایو و نوع شبکه ارتباطی نیز بر هزینه کامل سیستم اثر میگذارند.
هنگام مقایسه قیمت باید مشخص شود که محصول شامل موتور، درایو و کابلها است یا فقط یک جزء عرضه میشود. قیمت یک سروو پک با قیمت موتور تنها یکسان نیست.
برای استعلام دقیق، بهتر است کد کامل محصول یا مشخصات محور ارسال شود. توان، سرعت، گشتاور، طول کابل و نیاز به ترمز از اطلاعات ضروری هستند.
خرید سروو موتور از آوا الکتریک
آوا الکتریک مجموعهای از سروو موتورها و درایوهای سازگار را برای ماشینآلات صنعتی عرضه میکند. امکان بررسی محصولات دلتا، LS Electric، اشنایدر و INVT برای مشتریان فراهم شده است.
برای انتخاب دقیق میتوانید مشخصات بار، سرعت، نوع حرکت و کنترلر پروژه را ارسال کنید. کارشناسان فروش بر اساس این اطلاعات، موتور، درایو و کابل سازگار را پیشنهاد میدهند.
برای خرید سروو موتور، دریافت مشاوره فنی و استعلام قیمت سروو درایو با واحد فروش آوا الکتریک تماس بگیرید.
