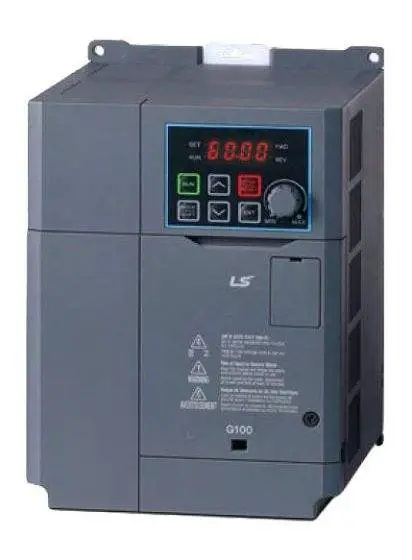

اینورتر LS سری G100 یک General Purpose Drive برای کنترل موتور در ماشین‌آلات صنعتی است. LS ELECTRIC این خانواده را برای پروژه‌هایی طراحی کرده که علاوه بر کنترل معمول V/F به Sensorless Vector، Dual Rating، PID، Auto Tuning، ارتباط صنعتی و امکانات حفاظتی کامل‌تر نیاز دارند. طراحی فشرده نیز باعث شده G100 برای تابلوهای ماشینسازی و سیستمهای اتوماسیون که فضای نصب اهمیت دارد گزینه مناسبی باشد.
در خرید اینورتر LS سری G100 نباید فقط توان موتور بر حسب kW ملاک قرار گیرد. جریان نامی موتور، کلاس ولتاژ، نوع بار Heavy Duty یا Normal Duty، گشتاور مورد نیاز در استارت، شرایط محیط و تجهیزات ارتباطی باید همزمان بررسی شوند. در بسیاری از مدلها یک فریم می‌تواند در ریتینگ ND موتور بزرگتری را نسبت به HD کنترل کند، اما استفاده از توان ND برای هر نوع بار صحیح نیست.
اینورتر LS G100 چیست؟
G100 در سبد فعلی LS ELECTRIC در گروه General Drive قرار دارد. این سری برای کنترل موتورهای صنعتی در کاربردهای عمومی طراحی شده و میان Micro Driveهایی مانند M100 و خانواده‌های پیشرفته‌تر مانند S100 و iS7 قرار می‌گیرد.
روش‌های کنترلی اصلی G100 شامل V/F، Slip Compensation و Sensorless Vector هستند. در Sensorless Vector، درایو بدون Encoder وضعیت موتور را تخمین می‌زند و می‌تواند نسبت به V/F ساده کنترل بهتری در سرعت پایین و هنگام تغییر بار ایجاد کند.
طراحی Compact، امکان نصب نزدیک به یکدیگر در تابلو، قابلیت نصب DIN Rail در مدل‌های کوچک‌تر و امکانات ارتباطی متنوع باعث شده G100 برای OEMها و سازندگان ماشین نیز کاربرد زیادی داشته باشد.
مشخصات مهم اینورتر LS سری G100
| ویژگی |
مشخصات G100 |
کاربرد |
| رده محصول |
General Purpose VFD |
ماشین‌آلات صنعتی عمومی |
| مدهای کنترل |
V/F، Slip Compensation و Sensorless Vector |
کنترل ساده تا Vector بدون Encoder |
| کلاس ولتاژ |
سه فاز 200–240V و سه فاز 380–480V |
شبکه‌های صنعتی 220V و 400V |
| توان HD |
0.4–22kW |
Constant Torque و بارهای سنگین‌تر |
| فرکانس خروجی |
0–400Hz؛ در IM Sensorless تا 120Hz |
کنترل سرعت در محدوده مجاز موتور |
| اضافه‌بار |
HD: 150%/1min و ND: 120%/1min |
انتخاب بر اساس Duty بار |
| ارتباط استاندارد |
RS-485 / Modbus RTU |
اتصال PLC و HMI |
| درجه حفاظت |
IP20 / UL Open به‌صورت استاندارد |
نصب داخل تابلو مناسب |
محدوده توان اینورتر LS G100
صفحه رسمی فعلی LS ELECTRIC برای هر دو کلاس سه فاز 200–240V و 380–480V محدوده اصلی 0.4 تا 22kW را اعلام می‌کند. این محدوده بر اساس Heavy Duty بیان می‌شود.
به دلیل Dual Rating، در برخی فریم‌ها می‌توان در حالت Normal Duty موتور با توان بالاتری را کنترل کرد. در کلاس 400V، آخرین فریم 22kW HD می‌تواند در ریتینگ ND تا 30kW مورد استفاده قرار گیرد؛ به شرط آن‌که نوع بار با مشخصات Normal Duty سازگار باشد.
| ریتینگ HD |
ریتینگ ND متناظر در کلاس 400V |
| 0.4kW | 0.75kW |
| 0.75kW | 1.5kW |
| 1.5kW | 2.2kW |
| 2.2kW | 4kW |
| 4kW | 5.5kW |
| 5.5kW | 7.5kW |
| 7.5kW | 11kW |
| 11kW | 15kW |
| 15kW | 18.5kW |
| 18.5kW | 22kW |
| 22kW | 30kW |
توان ND را برای هر بار استفاده نکنید
ریتینگ Normal Duty برای بارهایی با نیاز اضافه‌بار کمتر، مانند بسیاری از فن‌ها و پمپها، قابل استفاده است. برای نوار نقاله سنگین، میکسر و بار Constant Torque معمولاً ریتینگ HD باید مبنا قرار گیرد.
کنترل Sensorless Vector در G100
Sensorless Vector یکی از قابلیت‌های مهم G100 است. در این روش Encoder روی موتور نصب نمی‌شود و Drive با استفاده از مدل موتور و اطلاعات جریان، رفتار موتور را تخمین می‌زند.
این روش در سرعت پایین نسبت به V/F ساده می‌تواند کنترل بهتری ایجاد کند. LS ELECTRIC در نسل فعلی G100 روی بهبود عملکرد Sensorless در Low-Speed Range نیز تأکید دارد.
G100 یک درایو Sensorless است و برای پروژه‌هایی که Closed Loop Vector با Encoder ضروری است، بهتر است خانواده‌ای مانند iS7 بررسی شود.
Heavy Duty و Normal Duty در G100
ظرفیت اضافه‌بار رسمی G100 در Heavy Duty برابر 150% جریان نامی برای 1 دقیقه است. در Normal Duty این مقدار 120% برای 1 دقیقه اعلام شده است.
HD برای ماشین‌هایی مناسب است که در استارت یا حین کار ممکن است بار بیشتری به موتور وارد شود. ND برای کاربردهایی با منحنی بار سبک‌تر و اضافه‌بار کمتر قابل بررسی است.
همین تفاوت باعث می‌شود یک فریم در حالت ND توان بالاتری نسبت به HD داشته باشد. معیار نهایی باید جریان موتور و نوع Duty باشد، نه بالاترین عدد kW درج‌شده برای فریم.
کاربرد اینورتر LS G100
نوار نقاله
کنترل سرعت، شتاب و توقف در سیستمهای انتقال مواد.
ماشین بسته‌بندی
کنترل موتور در تجهیزات Packing و خطوط تولید اتوماتیک.
فن
قابل استفاده با ریتینگ متناسب ND در کاربردهای Variable Torque.
پمپ
PID داخلی برای کاربردهای عمومی پمپ قابل استفاده است؛ H100 برای پروژه تخصصی HVAC و پمپ امکانات بیشتری دارد.
میکسر
Sensorless Vector و ریتینگ HD برای بارهای متناسب قابل بررسی هستند.
ماشین‌آلات OEM
طراحی کامپکت و شبکه‌های متنوع برای ماشینسازی و تابلوهای صنعتی مناسب است.
PID داخلی در G100
PID داخلی برای کنترل یک متغیر فرایندی مانند فشار یا دبی قابل استفاده است. ورودی آنالوگ دستگاه می‌تواند سیگنال Feedback را دریافت کند و سرعت موتور بر اساس اختلاف مقدار واقعی و Setpoint تغییر کند.
G100 در مشخصات فعلی ورودی ولتاژی و ورودی 4–20mA را ارائه می‌کند. این موضوع اتصال بسیاری از ترانسمیترهای صنعتی متداول را امکان‌پذیر می‌کند.
اگر پروژه کاملاً فن و پمپ است و توابع تخصصی مانند Lead/Lag، Sleep و حفاظت‌های اختصاصی HVAC اهمیت دارند، خانواده H100/H100+ گزینه تخصصی‌تری برای مقایسه است.
Auto Tuning و Torque Boost
Auto Tuning یکی از توابع عملیاتی G100 است و برای شناسایی بهتر پارامترهای موتور در کاربرد Sensorless استفاده می‌شود. اطلاعات پلاک موتور باید پیش از اجرای این فرایند به‌درستی وارد شوند.
Torque Boost نیز به‌صورت Manual و Automatic ارائه شده است. این قابلیت برای جبران افت گشتاور در سرعت پایین قابل استفاده است، اما تنظیم بیش از حد آن می‌تواند جریان و دمای موتور را افزایش دهد.
Speed Search و راه‌اندازی موتور در حال چرخش
G100 دارای Speed Search است. این قابلیت زمانی کاربرد دارد که موتور پس از قطع فرمان هنوز به دلیل اینرسی یا نیروی خارجی در حال چرخش باشد.
Drive می‌تواند شرایط موتور را تشخیص دهد و کنترل را با ضربه کمتری دوباره در اختیار بگیرد. این تابع به‌خصوص در فن‌ها و ماشین‌های دارای اینرسی قابل توجه مفید است.
ارتباط G100 با PLC و HMI
RS-485 و Modbus RTU به‌صورت استاندارد در G100 ارائه می‌شوند. از این ارتباط می‌توان برای ارسال فرمان Run/Stop، تعیین مرجع فرکانس و خواندن اطلاعات وضعیت Drive از PLC یا HMI استفاده کرد.
برای پروژه‌های شبکه‌ای پیشرفته‌تر، LS گزینه‌های ارتباطی EtherNet/IP، Modbus TCP/IP، RAPIEnet، PROFINET، PROFIBUS-DP و CANopen را برای این خانواده معرفی می‌کند.
این شبکه‌ها Option هستند و وجود آن‌ها در خانواده G100 به معنی نصب بودن کارت مربوط روی تمام کدهای پایه نیست. نوع شبکه باید پیش از سفارش مشخص شود.
STO و EMC در G100
در مستندات جاری خانواده G100/G100C، LS ELECTRIC نسخه‌های دارای Built-in STO و EMC Filter را نیز معرفی می‌کند. وجود این امکانات به Variant و کد کامل دستگاه وابسته است و نباید بدون بررسی کد به تمام G100ها تعمیم داده شود.
اگر STO بخشی از Safety Architecture ماشین است یا پروژه الزام مشخص EMC دارد، قبل از خرید باید Variant دقیق G100/G100C و Optionهای محصول بررسی شوند.
نصب DIN Rail و طراحی کامپکت
LS امکان DIN Rail Mounting را برای مدل‌های پایین‌تر از 4kW در خانواده G100/G100C معرفی می‌کند. این موضوع در ماشین‌های کوچک و تابلوهایی که فضای نصب محدود دارند مزیت مهمی است.
مدل‌های استاندارد IP20 هستند و باید در تابلو مناسب نصب شوند. خنک‌کاری دستگاه Forced Fan Cooling است و مسیر ورود و خروج هوای Drive نباید مسدود شود.
شرایط محیطی اینورتر G100
برای Heavy Duty محدوده دمای محیط −10…+50°C و برای Normal Duty محدوده −10…+40°C اعلام شده است. در شرایط ND و دمای 50°C سازنده کاهش بار را توصیه می‌کند.
رطوبت نسبی باید کمتر از 95% و بدون تشکیل شبنم باشد. محل نصب نیز نباید دارای گاز خورنده، گاز قابل اشتعال، Oil Mist یا گردوغبار نامناسب باشد.
تا ارتفاع 1000m نیازی به Derating ارتفاع نیست. از 1000 تا 4000m باید جریان خروجی و ولتاژ ورودی نامی برای هر 100m افزایش ارتفاع، 1% کاهش داده شوند.
تفاوت G100 و M100
M100 یک Micro Drive برای موتورهای کم‌توان و کاربردهای ساده‌تر است. G100 محدوده توان بیشتر، Sensorless Vector قدرتمندتر، Dual Rating و گزینه‌های ارتباطی گسترده‌تری دارد.
اگر پروژه کوچک و هدف اصلی تنظیم ساده دور است، M100 می‌تواند انتخاب اقتصادی‌تری باشد. برای ماشین صنعتی عمومی که کنترل Vector یا شبکه صنعتی اهمیت دارد، G100 مناسب‌تر است.
تفاوت G100 و S100
G100 در گروه General Drive قرار دارد و برای کاربردهای عمومی با هزینه و پیچیدگی متعادل طراحی شده است. S100 یک Standard Drive با امکانات بیشتر و گزینه‌های حفاظتی و نصب گسترده‌تر است.
اگر G100 از نظر توان، کنترل و شبکه نیاز ماشین را برآورده می‌کند، استفاده از S100 الزاماً مزیتی اقتصادی ایجاد نمی‌کند. برای پروژه‌هایی که قابلیت‌های پیشرفته‌تر S100 مورد نیاز است، باید دو سری بر اساس Specification واقعی مقایسه شوند.
راهنمای انتخاب اینورتر LS G100
توان موتور
مقدار kW محدوده اولیه فریم را مشخص می‌کند.
جریان موتور
جریان پلاک با جریان HD یا ND مدل دقیق تطبیق داده شود.
ولتاژ شبکه
کلاس سه فاز 200–240V یا 380–480V مشخص شود.
HD یا ND
Constant Torque یا Variable Torque بودن بار بررسی شود.
مد کنترل
V/F یا Sensorless Vector متناسب با ماشین انتخاب شود.
شبکه صنعتی
نیاز به Modbus، PROFINET، EtherNet/IP یا سایر Optionها مشخص شود.
نصب و راه‌اندازی G100
نصب باید مطابق فریم دستگاه و با فضای کافی برای خنک‌کاری انجام شود. کابل‌های فرمان و شبکه بهتر است از کابل خروجی موتور فاصله مناسب داشته باشند تا نویز الکتریکی کاهش پیدا کند.
پیش از اولین Run، اطلاعات پلاک موتور، منبع فرمان، مرجع فرکانس، زمان Acceleration و Deceleration و ریتینگ Duty بررسی شوند. اگر Sensorless Vector استفاده می‌شود، Auto Tuning مطابق دستورالعمل دستگاه انجام شود.
پس از تست جهت موتور، عملکرد حفاظت‌ها و جریان در شرایط واقعی بار کنترل شود. استفاده از ظرفیت Overload نباید به‌عنوان راهکاری برای انتخاب دائمی یک Drive کوچک‌تر در نظر گرفته شود.
تجهیزات جانبی اینورتر LS G100
- Remote Keypad و کابل‌های 1، 2، 3 یا 5m
- کارت RAPIEnet+ برای EtherNet/IP، Modbus TCP/IP، RAPIEnet و PROFINET
- کارت PROFIBUS-DP
- کارت CANopen
- MCCB و تجهیزات حفاظتی متناسب با جریان ورودی
- AC Reactor یا تجهیزات کاهش هارمونیک در شرایط مورد نیاز
- فیلتر EMC در Variant یا پروژه متناسب
- تجهیزات ترمز خارجی در کاربردهایی که انرژی Regenerative قابل توجه دارند
قیمت اینورتر LS G100
قیمت اینورتر LS G100 به توان، جریان، کلاس ولتاژ، Variant محصول و تجهیزات ارتباطی بستگی دارد. در بازار، مدل‌هایی مانند
LSLV0040G100-4...
و
LSLV0220G100-4...
به‌ترتیب برای توان‌های 4kW و 22kW دیده می‌شوند.
همچنین باید توجه کرد که ریتینگ HD و ND می‌تواند برای یک فریم دو توان متفاوت ایجاد کند. بنابراین مقایسه قیمت فقط با عدد kW و بدون بررسی Duty ممکن است گمراه‌کننده باشد.
برای استعلام دقیق بهتر است کد کامل روی پلاک یا بسته‌بندی اعلام شود. اگر مدل هنوز مشخص نشده است، تصویر پلاک موتور، نوع ماشین، ولتاژ شبکه و توضیح Duty برای انتخاب اولیه اطلاعات مناسبی هستند.
خرید اینورتر LS سری G100
برای خرید اینورتر LS سری G100 ابتدا مشخص کنید که G100 از نظر سطح کنترل برای پروژه مناسب است. برای ماشین General Purpose که Sensorless Vector کافی است، این سری انتخاب مناسبی برای بررسی محسوب می‌شود.
سپس توان و جریان موتور، کلاس 200V یا 400V و ریتینگ HD یا ND تعیین شوند. اگر شبکه صنعتی خاصی نیاز است، Option ارتباطی نیز قبل از سفارش مشخص شود.
در پروژه‌هایی که Closed Loop با Encoder، توان بالاتر یا امکانات پیشرفته‌تر لازم است، بهتر است S100 یا iS7 نیز مقایسه شوند. انتخاب سری صحیح از افزایش هزینه و پیچیدگی غیرضروری جلوگیری می‌کند.
سوالات متداول اینورتر LS G100
اینورتر LS G100 برای چه کاربردی است؟
G100 یک General Purpose Drive برای نوار نقاله، بسته‌بندی، فن، پمپ، میکسر و بسیاری از ماشین‌آلات صنعتی عمومی است.
محدوده توان G100 چقدر است؟
محدوده اصلی Heavy Duty در کلاس‌های سه فاز 200–240V و 380–480V از 0.4 تا 22kW است. در کلاس 400V، ریتینگ ND بعضی فریم‌ها تا 30kW میرسد.
آیا LS G100 کنترل Vector دارد؟
بله. G100 از Sensorless Vector Control پشتیبانی می‌کند و برای آن Encoder لازم نیست.
ظرفیت اضافه‌بار G100 چقدر است؟
در Heavy Duty برابر 150% برای 1 دقیقه و در Normal Duty برابر 120% برای 1 دقیقه اعلام شده است.
آیا G100 به PLC متصل می‌شود؟
بله. RS-485 و Modbus RTU استاندارد هستند و شبکه‌هایی مانند PROFINET، EtherNet/IP، Modbus TCP، PROFIBUS-DP و CANopen نیز با Option مناسب پشتیبانی می‌شوند.
آیا G100 تک فاز است؟
صفحه رسمی بینالمللی فعلی G100، ریتینگهای استاندارد این خانواده را با ورودی سه فاز 200–240V و سه فاز 380–480V معرفی می‌کند. کدهای بازار باید با دیتاشیت و پلاک همان Variant تطبیق داده شوند.
آیا G100 قابلیت PID دارد؟
بله. PID یکی از توابع عملیاتی رسمی G100 است و برای کنترل متغیرهای فرایندی قابل استفاده است.
تفاوت HD و ND در G100 چیست؟
HD ظرفیت اضافه‌بار بالاتری دارد و برای بارهای Constant Torque مناسب‌تر است. ND برای بارهای سبک‌تر و Variable Torque استفاده می‌شود و در یک فریم می‌تواند توان موتور بالاتری را پوشش دهد.
تفاوت G100 و S100 چیست؟
G100 در رده General Drive قرار دارد؛ S100 یک Standard Drive با امکانات گسترده‌تر است و برای پروژه‌هایی که قابلیت‌های اضافی نیاز دارند قابل بررسی است.
قیمت اینورتر LS G100 چگونه تعیین می‌شود؟
قیمت به توان، جریان، کلاس ولتاژ، HD یا ND بودن انتخاب، Variant دقیق و Optionهای ارتباطی بستگی دارد. برای استعلام دقیق کد کامل دستگاه لازم است.
خرید و قیمت اینورتر LS سری G100
برای انتخاب G100، توان و جریان موتور، کلاس ولتاژ، Heavy Duty یا Normal Duty بودن بار، نیاز به Sensorless Vector و شبکه صنعتی را بررسی کنید. این خانواده برای کاربردهای General Purpose صنعتی طراحی شده است.
