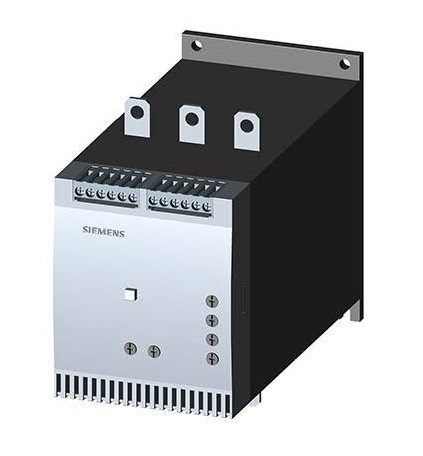

سافت استارتر زیمنس 3RW40

سافت استارتر زیمنس 3RW40 یکی از سری‌های خانواده SIRIUS 3RW شرکت Siemens است که برای راه‌اندازی و توقف نرم موتورهای سه‌فاز استفاده می‌شود. این محصول در گروه Basic Performance قرار دارد، اما نسبت به سری ساده‌تر 3RW30 امکانات بیشتری برای کنترل جریان و حفاظت موتور ارائه می‌کند.

وظیفه اصلی 3RW40 کاهش تنش‌های الکتریکی و مکانیکی هنگام شروع حرکت موتور است. این تجهیز با افزایش تدریجی ولتاژ، جریان و گشتاور راه‌اندازی را کنترل می‌کند و می‌تواند ضربه واردشده به موتور، کوپلینگ، تسمه، گیربکس و سایر اجزای مکانیکی را کاهش دهد.

برخلاف 3RW30، سری 3RW40 از Soft Stop، محدودسازی جریان و حفاظت الکترونیکی اضافه‌بار موتور نیز پشتیبانی می‌کند. همین ویژگی‌ها باعث شده این سری برای طیف وسیع‌تری از کاربردهای صنعتی قابل استفاده باشد.

سافت استارتر زیمنس 3RW40 چیست؟

Siemens SIRIUS 3RW40 یک راه‌انداز نرم الکترونیکی برای موتورهای القایی سه‌فاز است. این دستگاه در مدار قدرت بین شبکه و موتور قرار می‌گیرد و هنگام راه‌اندازی، ولتاژ اعمال‌شده به موتور را به‌صورت کنترل‌شده افزایش می‌دهد.

سری 3RW40 از ساختار کنترل دو فاز استفاده می‌کند. در این روش دو فاز از طریق مجموعه تریستورها کنترل می‌شوند و الگوریتم داخلی دستگاه تلاش می‌کند حرکت موتور به‌صورت متعادل و نرم انجام شود.

پس از پایان فرایند راه‌اندازی، بای‌پس داخلی وارد مدار می‌شود. در این حالت جریان موتور دیگر از تریستورهای قدرت عبور نمی‌کند و در نتیجه تلفات و حرارت دستگاه در زمان کار عادی کاهش پیدا می‌کند. وجود سیستم بای‌پس یکپارچه در مشخصات رسمی 3RW40 تأیید شده است.

یکی دیگر از تفاوت‌های مهم این سری با 3RW30، امکان کنترل بهتر شرایط راه‌اندازی است. علاوه بر Voltage Ramp، کاربر می‌تواند محدودیت جریان را نیز متناسب با موتور و بار تنظیم کند.

مشخصات سافت استارتر زیمنس 3RW40

مدل‌های فعلی 3RW40 که در Manual رسمی Siemens در سال 2024 پوشش داده شده‌اند، از 12.5 تا 106A جریان نامی دارند. مدل‌های اصلی شامل 3RW4024، 3RW4026، 3RW4027، 3RW4028، 3RW4036، 3RW4037، 3RW4038، 3RW4046 و 3RW4047 هستند.

در شبکه 400V، این محدوده تقریباً از 5.5 تا 55kW توان موتور را پوشش می‌دهد. مقدار دقیق توان قابل استفاده باید برای کد محصول، ولتاژ شبکه، کلاس راه‌اندازی و دمای محیط بررسی شود.

برای مثال، مدل 3RW4024-1BB04 دارای جریان نامی 12.5A و توان 5.5kW در 400V است. این مدل برای مدار قدرت 200 تا 480V AC و تغذیه فرمان 24V AC/DC ارائه شده است.

مدل 3RW4046-1BB14 نیز دارای جریان 80A و توان 45kW در 400V است. نسخه مذکور برای ولتاژ عملیاتی 200 تا 480V AC و ولتاژ فرمان 110 تا 230V AC/DC عرضه شده است.

در انتهای این محدوده، مدل 3RW4047-1BB14 با جریان نامی 106A و توان 55kW در 400V قرار دارد. این محصول در حال حاضر در Siemens Industry Mall به‌عنوان Active Product ثبت شده است.

محدوده ولتاژ سافت استارتر 3RW40

یکی از ویژگی‌های مهم این سری، وجود نسخه‌های مختلف برای محدوده‌های ولتاژی متفاوت است. براساس Manual رسمی Siemens، مدل‌های دارای کد مربوط به نسخه .B.4 برای ولتاژ عملیاتی 200 تا 480V AC طراحی شده‌اند.

نسخه‌های .B.5 محدوده 400 تا 600V AC را پوشش می‌دهند. فرکانس نامی هر دو گروه 50/60Hz است.

برای مثال، مدل 3RW4046-1BB14 در گروه 200 تا 480V قرار دارد و در 400V توان 45kW را پوشش می‌دهد. نسخه 3RW4046-1BB15 برای محدوده 400 تا 600V AC عرضه شده و در 500V توان 55kW دارد.

بنابراین هنگام خرید سافت استارتر زیمنس 3RW40، فقط بررسی جریان یا توان کافی نیست. محدوده ولتاژ کد انتخابی نیز باید با شبکه پروژه تطبیق داشته باشد.

انواع و مدل‌های سافت استارتر زیمنس 3RW40

مدل‌های 3RW40 در چند سایز فیزیکی ارائه شده‌اند. افزایش سایز با افزایش جریان و ظرفیت موتور همراه است.

3RW4024 تا 3RW4028

مدل‌های ابتدایی خانواده شامل 3RW4024، 3RW4026، 3RW4027 و 3RW4028 هستند. جریان‌های نامی این گروه به‌ترتیب حدود 12.5، 25.3، 32.2 و 38A است.

این محصولات برای موتورهای کوچک و متوسط با شرایط راه‌اندازی استاندارد قابل بررسی هستند. مدل دقیق باید براساس جریان واقعی موتور انتخاب شود.

3RW4036 تا 3RW4038

گروه بعدی شامل مدل‌های 3RW4036، 3RW4037 و 3RW4038 است. جریان نامی آن‌ها به‌ترتیب 45، 63 و 72A اعلام شده است.

این محدوده برای پروژه‌هایی با توان بالاتر استفاده می‌شود، اما همچنان نوع بار و مدت استارت باید در انتخاب لحاظ شوند.

3RW4046 و 3RW4047

مدل‌های 3RW4046 و 3RW4047 در بخش بالاتر محدوده فعلی 3RW40 قرار دارند. جریان نامی این دو مدل 80 و 106A است.

3RW4047 در شبکه 400V تا 55kW را پوشش می‌دهد. این مقدار برای شرایط نامی تعریف‌شده توسط Siemens است و در دما یا کلاس‌های استارت متفاوت ممکن است نیاز به Derating یا انتخاب مدل بزرگ‌تر وجود داشته باشد.

کاربرد سافت استارتر زیمنس 3RW40

کاربرد سافت استارتر زیمنس 3RW40 شامل تجهیزاتی است که به راه‌اندازی نرم و در برخی موارد توقف نرم نیاز دارند. Siemens نمونه‌هایی مانند نوار نقاله، Roller Conveyor، کمپرسور، فن کوچک، پمپ و پمپ هیدرولیک را در جداول تنظیم اولیه این سری آورده است.

برای نوار نقاله و Roller Conveyor امکان استفاده از Soft Stop نیز در جدول رسمی توصیه شده است. برای پمپ نیز توقف نرم می‌تواند با توجه به شرایط سیستم مورد استفاده قرار گیرد.

کمپرسورها از دیگر کاربردهای رایج هستند. در جدول Siemens برای کمپرسور، محدودسازی جریان در حدود چند برابر جریان نامی موتور به‌عنوان تنظیم اولیه معرفی شده است، اما مقدار دقیق باید هنگام راه‌اندازی واقعی تنظیم شود.

برای فن‌های کوچک نیز 3RW40 قابل استفاده است. Siemens در توضیحات خود فن کوچک را به‌عنوان فنی با اینرسی جرمی کمتر از حدود 10 برابر اینرسی موتور تعریف کرده است.

قابلیت محدودسازی جریان در 3RW40

یکی از مهم‌ترین مزایای 3RW40 نسبت به 3RW30، Adjustable Current Limitation است. این قابلیت امکان محدود کردن جریان موتور در زمان راه‌اندازی را فراهم می‌کند.

اگر جریان موتور هنگام شتاب‌گیری به حد تنظیم‌شده برسد، سافت استارتر ولتاژ را طوری کنترل می‌کند که جریان تا حد امکان در آن محدوده باقی بماند. این ویژگی می‌تواند در شبکه‌هایی که تحمل جریان راه‌اندازی بالا را ندارند مفید باشد.

با این حال تنظیم جریان بیش از حد پایین می‌تواند باعث شود موتور گشتاور کافی برای شتاب‌گیری تولید نکند. بنابراین Current Limit باید براساس نوع بار و جریان واقعی موتور تنظیم شود.

Siemens در مثال‌های کاربردی خود برای پمپ، فن و برخی کمپرسورها مقدارهایی مانند 4 برابر جریان نامی موتور را به‌عنوان نقطه شروع تنظیم معرفی می‌کند. این مقادیر نسخه عمومی تنظیم نیستند و باید در هر پروژه اصلاح شوند.

حفاظت موتور در سافت استارتر 3RW40

3RW40 دارای حفاظت الکترونیکی اضافه‌بار موتور است. این ویژگی یکی از تفاوت‌های مهم با سری 3RW30 محسوب می‌شود.

کاربر می‌تواند جریان نامی موتور را در محدوده قابل تنظیم دستگاه وارد کند. سیستم حفاظت سپس وضعیت حرارتی موتور را براساس جریان اندازه‌گیری‌شده و کلاس انتخابی ارزیابی می‌کند.

Siemens برای این سری کلاس‌های مختلف راه‌اندازی از جمله CLASS 10، CLASS 15 و CLASS 20 را در نظر گرفته است. حداکثر جریان موتور قابل تنظیم با افزایش کلاس کاهش پیدا می‌کند.

برای مثال، مدل 3RW4047 با جریان نامی 106A در CLASS 10 تا 106A قابل استفاده است، اما در CLASS 15 مقدار قابل تنظیم حداکثر 84A و در CLASS 20 حدود 77A است.

این موضوع نشان می‌دهد انتخاب سافت استارتر تنها براساس جریان نامی دستگاه کافی نیست. اگر بار Heavy Starting دارد، ممکن است یک سایز بزرگ‌تر نیاز باشد.

نسخه دارای حفاظت ترمیستور موتور

بعضی کدهای 3RW40 علاوه بر حفاظت الکترونیکی اضافه‌بار، قابلیت Thermistor Motor Protection دارند. این مدل‌ها امکان اتصال سنسور حرارتی موتور را فراهم می‌کنند.

برای مثال، مدل 3RW4046-1TB04 یک نسخه 80A، 45kW در 400V با حفاظت ترمیستوری موتور است.

در نسخه 400 تا 600V نیز مدل‌هایی مانند 3RW4046-1TB05 و نمونه‌های دارای ترمینال فنری ارائه شده‌اند.

بنابراین اگر موتور دارای PTC یا سیستم Thermistor است، باید هنگام انتخاب شماره فنی دستگاه به این قابلیت توجه شود. تمام مدل‌های 3RW40 الزاماً این ورودی را ندارند.

توقف نرم در 3RW40

3RW40 علاوه بر Soft Start، قابلیت Soft Stop نیز دارد. این ویژگی باعث می‌شود ولتاژ موتور پس از فرمان توقف به‌صورت کنترل‌شده کاهش پیدا کند.

این عملکرد در کاربردهایی مانند نوار نقاله و برخی پمپ‌ها مفید است. هدف آن کاهش توقف ناگهانی مکانیزم است.

Soft Stop نباید با کنترل فعال سرعت توسط اینورتر اشتباه گرفته شود. سافت استارتر فرکانس خروجی را کنترل نمی‌کند و نمی‌تواند مانند VFD سرعت موتور را به‌صورت پیوسته تنظیم کند.

راه‌اندازی Normal و Heavy در 3RW40

داده‌های نامی 3RW40 عمدتاً بر مبنای Normal Starting یا CLASS 10 ارائه شده‌اند. Siemens برای شرایط نمونه، راه‌اندازی با جریان حدود 300% و زمان حداکثر 10s را در CLASS 10 مطرح می‌کند.

اگر بار به راه‌اندازی سنگین‌تر نیاز داشته باشد، CLASS 20 قابل بررسی است. Siemens در مثال‌های خود Agitator، Extruder و Milling Machine را به‌عنوان نمونه‌هایی از Heavy Starting آورده است.

برای Heavy Starting ممکن است سافت استارتر حداقل یک کلاس توان بزرگ‌تر از توان موتور انتخاب شود. این موضوع باید با جداول رسمی و شرایط واقعی استارت بررسی شود.

راهنمای انتخاب سافت استارتر زیمنس 3RW40

در راهنمای انتخاب سافت استارتر زیمنس 3RW40 مهم‌ترین معیار جریان نامی موتور است. مقدار Full Load Current روی پلاک موتور باید نقطه شروع انتخاب باشد.

بررسی جریان موتور

جریان موتور باید در محدوده قابل تنظیم Motor Current سافت استارتر قرار داشته باشد. Siemens برای هر مدل حداقل و حداکثر جریان قابل تنظیم مشخص کرده است.

به‌عنوان مثال، مدل 3RW4024 با جریان نامی 12.5A، در CLASS 10 برای موتورهایی تا 12.5A قابل استفاده است و حداقل جریان قابل تنظیم آن حدود 5A است.

بررسی کلاس راه‌اندازی

اگر موتور در CLASS 10 راه‌اندازی می‌شود، معمولاً ظرفیت بیشتری از جریان نامی دستگاه قابل استفاده است. با افزایش کلاس به CLASS 15 یا CLASS 20 ظرفیت قابل استفاده کاهش پیدا می‌کند.

به همین دلیل برای نوار نقاله سبک و آسیاب سنگین نمی‌توان فقط براساس توان یکسان موتور، همان کد سافت استارتر را انتخاب کرد.

بررسی ولتاژ

نسخه 200 تا 480V و نسخه 400 تا 600V باید متناسب با شبکه انتخاب شوند. اشتباه در این بخش می‌تواند باعث انتخاب شماره فنی نامناسب شود.

بررسی ولتاژ مدار فرمان

3RW40 در نسخه‌هایی با ولتاژ کنترل مختلف ارائه شده است. نمونه‌های رسمی با 24V AC/DC و 110 تا 230V AC/DC در Industry Mall وجود دارند.

بنابراین ولتاژ PLC، رله فرمان یا منبع کنترل تابلو نیز باید هنگام انتخاب کد مشخص شود.

بررسی نوع ترمینال

Siemens مدل‌هایی با Screw Terminals و Spring-type Terminals عرضه می‌کند. برای مثال، 3RW4046-1BB05 دارای ترمینال پیچی است و 3RW4046-2BB05 نسخه مشابه با ترمینال فنری است.

بررسی دمای تابلو

جریان نامی 3RW40 معمولاً در دمای 40°C اعلام می‌شود. با افزایش دمای محیط، ظرفیت جریان کاهش پیدا می‌کند.

برای نمونه، مدل 3RW4024 در 40°C جریان 12.5A، در 50°C حدود 11A و در 60°C حدود 10A دارد.

این موضوع در تابلوهای گرم یا دارای تهویه محدود اهمیت زیادی دارد.

بررسی ارتفاع نصب

طبق Manual فعلی، نصب 3RW40 تا ارتفاع 5000m پیش‌بینی شده است، اما از ارتفاع 1000m به بالا باید Derating طبق منحنی‌های Siemens در نظر گرفته شود.

تفاوت سافت استارتر زیمنس 3RW40 و 3RW30

هر دو سری در گروه Basic Performance قرار دارند، اما سطح عملکرد 3RW40 بالاتر است.

3RW30 برای راه‌اندازی نرم ساده طراحی شده است. در مقابل، 3RW40 علاوه بر Soft Start دارای Soft Stop، حفاظت الکترونیکی اضافه‌بار موتور و Adjustable Current Limitation است.

برخی نسخه‌های 3RW40 امکان ارزیابی ترمیستور موتور را نیز دارند. این ویژگی نیز در انتخاب برای موتورهای حساس‌تر اهمیت پیدا می‌کند.

اگر کاربرد فقط یک استارت نرم ساده باشد، 3RW30 می‌تواند بررسی شود. اگر محدودسازی جریان و حفاظت موتور در خود سافت استارتر مورد نیاز باشد، 3RW40 گزینه کامل‌تری است.

نصب سافت استارتر زیمنس 3RW40

نصب 3RW40 باید مطابق Equipment Manual همان کد انجام شود. جهت نصب، فاصله‌های تهویه، دمای تابلو و شرایط محیطی باید رعایت شوند.

براساس Manual، دمای عملیاتی این سری -25 تا +60°C است، اما از +40°C به بالا Derating جریان اعمال می‌شود. درجه حفاظت مدل‌های کوچک‌تر 3RW402 برابر IP20 و مدل‌های 3RW403 و 3RW404 برابر IP00 اعلام شده است.

حداکثر طول کابل بین سافت استارتر و موتور در اطلاعات عمومی Manual تا 300m ذکر شده است. رعایت الزامات EMC، حفاظت اتصال کوتاه و سطح مقطع کابل همچنان ضروری است.

بعد از سیم‌بندی، جریان نامی موتور، Starting Voltage، Ramp Time، Current Limit و کلاس حفاظت موتور باید متناسب با پروژه تنظیم شوند.

تجهیزات جانبی سافت استارتر 3RW40

یک فیدر موتور کامل فقط از سافت استارتر تشکیل نمی‌شود. تجهیزات حفاظت اتصال کوتاه، کلید حفاظتی، فیوز، کنتاکتور و سایر تجهیزات کنترلی باید طبق طراحی پروژه انتخاب شوند.

Siemens برای ترکیب سافت استارتر با تجهیزات حفاظتی، جداول Coordination ارائه کرده است. انتخاب تجهیزات باید بر اساس جریان نامی، سطح اتصال کوتاه و Coordination مورد نیاز انجام شود.

در مدل‌هایی که Thermistor Motor Protection ندارند، اگر حفاظت مستقیم دمای سیم‌پیچ مورد نیاز باشد باید راهکار جداگانه بررسی شود. اگر این قابلیت لازم است، می‌توان کدهای 3RW40 دارای ورودی ترمیستور را انتخاب کرد.

قیمت سافت استارتر زیمنس 3RW40

قیمت سافت استارتر زیمنس 3RW40 به شماره فنی کامل محصول وابسته است. جریان، ولتاژ قدرت، ولتاژ فرمان، نوع ترمینال و وجود حفاظت ترمیستور از عوامل مؤثر بر انتخاب و قیمت هستند.

برای مثال، 3RW4024 و 3RW4047 هر دو عضو همین سری هستند، اما یکی 12.5A و دیگری 106A است. بنابراین فقط عبارت «3RW40» برای استعلام دقیق قیمت کافی نیست.

بهترین روش برای استعلام قیمت، ارائه Article Number کامل دستگاه است. اگر دستگاه برای پروژه جدید انتخاب می‌شود، مشخصات موتور و بار باید قبل از تعیین کد بررسی شوند.

خرید و فروش سافت استارتر زیمنس 3RW40

برای خرید سافت استارتر زیمنس 3RW40 ابتدا جریان و ولتاژ موتور بررسی می‌شود. سپس کلاس راه‌اندازی، مدت استارت، تعداد دفعات راه‌اندازی، نوع بار و دمای محیط در انتخاب سایز لحاظ می‌شوند.

در پروژه جایگزینی، کد کامل دستگاه قدیمی اهمیت زیادی دارد. تفاوت یک بخش از Article Number می‌تواند به معنی تفاوت در ولتاژ فرمان، محدوده ولتاژ قدرت، نوع ترمینال یا حفاظت ترمیستور باشد.

اگر موتور در شرایط Heavy Starting کار می‌کند، انتخاب فقط بر اساس توان نامی می‌تواند باعث کوچک انتخاب شدن سافت استارتر شود. Siemens صراحتاً اعلام می‌کند برای کلاس‌های بالاتر از CLASS 10 ممکن است Oversizing لازم باشد.

در مجموع، سافت استارتر زیمنس 3RW40 یک راه‌انداز نرم Basic Performance با قابلیت‌هایی فراتر از 3RW30 است. محدوده فعلی مدل‌های اصلی از 12.5 تا 106A است و در 400V توان‌هایی تا 55kW را پوشش می‌دهد. Soft Start، Soft Stop، محدودسازی جریان، حفاظت الکترونیکی اضافه‌بار، بای‌پس داخلی و وجود نسخه‌های دارای حفاظت ترمیستور از مهم‌ترین ویژگی‌های این سری هستند. انتخاب نهایی باید بر اساس مشخصات واقعی موتور و شرایط راه‌اندازی انجام شود.
