تایمر آتونیکس

تایمر آتونیکس Autonics یکی از تجهیزات پرکاربرد مدار فرمان و اتوماسیون صنعتی برای ایجاد و کنترل بازه های زمانی است. تایمر می تواند پس از وصل برق یا دریافت یک سیگنال ورودی، خروجی را با تاخیر فعال یا غیرفعال کند و برای عملکردهایی مانند ON Delay، OFF Delay، Flicker، Interval و کنترل دوره ای مورد استفاده قرار گیرد. Autonics تایمرهای آنالوگ ساده، مولتی فانکشن، Twin Timer، Star-Delta، Power OFF Delay، تایمر دیجیتال LCD، تایمر هفتگی و سالانه و مدل های ثبت زمان کارکرد را ارائه می کند. انتخاب مدل مناسب باید بر اساس نوع عملکرد زمانی، محدوده زمان، ولتاژ تغذیه، نوع سوکت، تعداد و ظرفیت کنتاکت، روش شروع تایمر و نیاز به نمایشگر انجام شود.

تایمر آتونیکس چیست؟

Timer یک تجهیز کنترلی است که تغییر وضعیت خروجی را بر اساس زمان انجام می دهد. ساده ترین کاربرد آن ایجاد فاصله زمانی میان دریافت فرمان و فعال شدن یک رله یا کنتاکت است.

در کاربردهای پیشرفته تر می توان خروجی را به صورت دوره ای روشن و خاموش کرد، بعد از قطع برق برای مدت مشخص فعال نگه داشت یا چند مرحله از عملکرد ماشین را با زمان بندی کنترل کرد. انتخاب Function صحیح از خود محدوده زمانی مهم تر است.

انواع تایمر آتونیکس

تایمر آنالوگ سری ATN

ATN یکی از خانواده های مهم مولتی تایمر آنالوگ آتونیکس است. این سری امکان انتخاب چندین Operation Mode و Time Range را با ولوم و کلیدهای روی پنل فراهم می کند.

محدوده کلی زمان در این خانواده از 0.05 ثانیه تا 100 ساعت است. نسخه های 8 پین و 11 پین ارائه می شوند و نوع سوکت باید هنگام خرید مشخص شود.

ولتاژهای مختلفی نیز در سری ATN وجود دارند. مدل های Universal می توانند 100–240VAC و 24–240VDC را پوشش دهند و مدل هایی با 24VAC/24VDC یا 12VDC نیز وجود دارند.

AT8N و AT11DN

AT8N یک مدل 8 پین با Power ON Start است. حالت های اصلی آن شامل Power ON Delay، Flicker و Interval هستند و محدوده های زمانی مختلف از کسری از ثانیه تا 100 ساعت ارائه می شود.

AT11DN یک مدل 11 پین با Signal ON Start است. این مدل علاوه بر Delay و Flicker از Signal OFF Delay و Signal ON-OFF Delay نیز پشتیبانی می کند و دارای ورودی Signal از نوع NPN است.

بنابراین AT8N و AT11DN صرفا به دلیل ظاهر مشابه جایگزین مستقیم یکدیگر نیستند. نحوه Start، تعداد پین و مدار ورودی آن ها تفاوت دارد.

سری ATS آتونیکس

ATS یک خانواده Compact Multi-Function Analog Timer است. این سری 6 حالت عملکرد خروجی و 12 محدوده زمانی دارد و بازه کلی آن بسته به مدل از 0.1 ثانیه تا 30 ساعت است.

مدل های 8 پین و 11 پین وجود دارند. تنظیم زمان و Mode از طریق ولوم و کلید انجام می شود و برای مدارهایی که نیاز به تنظیم سریع بدون منوی دیجیتال دارند مناسب است.

Twin Timer سری ATS8W و ATS11W

Twin Timer برای کنترل جداگانه زمان ON و OFF طراحی شده است. روی سری ATS8W/ATS11W دو ولوم مستقل وجود دارد و می توان مدت روشن و خاموش بودن خروجی را جداگانه تنظیم کرد.

این سری 6 Operation Mode و 12 Time Range دارد. ATS8W از اتصال 8 پین و ATS11W از اتصال 11 پین استفاده می کند.

برای نمونه ATS8W-43 در حالت Flicker کار می کند و محدوده هایی از 0.3…3 ثانیه تا 3…30 ساعت دارد. تغذیه این کد Universal برابر 100–240VAC و 24–240VDC است.

تایمر مینیاتوری ATM

ATM برای تابلوهایی طراحی شده که فضای نصب محدود است. ابعاد اصلی این خانواده فقط حدود W21.5×H28×L59.3mm است و اتصال آن به صورت 14-Pin Plug انجام می شود.

Autonics برای سری ATM محدوده های مختلف از حدود 0.1 ثانیه تا 3 ساعت ارائه می کند. این خانواده 4PDT Contact با ظرفیت نامی اعلام شده 250VAC و 3A دارد.

Repeat Accuracy برابر ±0.5% و Reset Time حدود 100ms نیز از مشخصات اصلی معرفی شده برای این سری هستند. محدوده زمان و ولتاژ دقیق باید از روی کد انتخاب شود.

تایمر ستاره مثلث آتونیکس

تایمر Star-Delta برای کنترل ترتیب کنتاکتورهای ستاره و مثلث در راه اندازی موتور استفاده می شود. Autonics خانواده هایی مانند ATS8SD-4 و AT8SDN را برای این کاربرد دارد.

در این مدل ها زمان کارکرد ستاره و زمان انتقال به مثلث قابل تنظیم هستند. این قابلیت باعث می شود فاصله مناسب بین قطع کنتاکتور ستاره و وصل کنتاکتور مثلث ایجاد شود.

انتخاب زمان انتقال باید متناسب با موتور، بار مکانیکی و مدار قدرت انجام شود. تایمر Star-Delta به تنهایی وظیفه حفاظت موتور را بر عهده ندارد.

Power OFF Delay چیست؟

در Power OFF Delay، زمان بندی بعد از قطع منبع تغذیه آغاز می شود و خروجی برای مدت مشخص در وضعیت تعیین شده باقی می ماند. این عملکرد با ON Delay معمولی تفاوت دارد.

خانواده ATS8P و مدل های AT8PSN/AT8PMN برای این کاربرد طراحی شده اند. Autonics این تایمرها را برای Circuit Protection و Restart سیستم بعد از Power Failure معرفی می کند.

برای نمونه ATS8P-2M دارای محدوده 0.1…1 و 1…10 دقیقه، اتصال 8 پین و دو کنتاکت SPDT زمان دار است. ولتاژ این کد 24VAC یا 24VDC است.

تایمر دیجیتال LE4S

LE4S یک Digital Timer با نمایشگر LCD چهار رقمی و Backlight است. این مدل برای کاربردهایی مناسب است که مشاهده دقیق مقدار زمان و تنظیم دیجیتال اهمیت دارد.

محدوده زمانی کلی سری تا 9999 ساعت می رسد و تنظیم در بعضی Rangeها از 0.001 ثانیه امکان پذیر است. مدل های جدید سری دارای 13 Output Operation Mode و 11 Time Range هستند.

One-Shot Output Time نیز از 0.01 تا 99.99 ثانیه قابل تنظیم است. Key Lock و امکان روشن یا خاموش کردن Backlight از قابلیت های دیگر این خانواده هستند.

تغذیه Universal سری LE4S برابر 24–240VAC و 24–240VDC است. بنابراین این خانواده برای تابلوهایی با ولتاژهای متنوع انعطاف خوبی دارد.

تایمر هفتگی و سالانه LE7M-2

LE7M-2 با تایمرهای Delay معمولی متفاوت است. این خانواده برای برنامه ریزی روشن و خاموش شدن تجهیزات بر اساس روزهای هفته یا برنامه سالانه طراحی شده است.

دو خروجی رله مستقل داخلی دارد و از LCD دارای Backlight استفاده می کند. قابلیت های مربوط به Daylight Saving، Time Synchronization، Alarm و Bank Function نیز در این خانواده ارائه شده اند.

سایز اصلی آن DIN W72×H72mm است و بسته به مدل امکان نصب پنلی یا DIN Rail وجود دارد. این محصول برای روشنایی، سیستم های جانبی و برنامه زمانی دوره ای قابل بررسی است.

تایمر هشت رقمی LE8N

LE8N یک Digital Timer از نوع Indicator Only است. این دستگاه برای ثبت و نمایش زمان کارکرد استفاده می شود و خروجی کنترلی Preset ندارد.

LCD هشت رقمی، ابعاد کامپکت W48×H24×L54mm و باتری لیتیومی داخلی از ویژگی های اصلی آن هستند. باتری مدل های فعلی بیش از 10 سال عمر نامی دارد و دستگاه بدون منبع تغذیه خارجی نیز می تواند زمان را ثبت کند.

مدل های No-Voltage Input، Voltage Input و Universal Voltage Input وجود دارند. برای نمونه LE8N-BN دارای ورودی NPN و LE8N-BV دارای ورودی PNP است.

حفاظت Front Panel در نمونه های رسمی IP66 است. این محصول برای Hour Meter، ثبت زمان کار ماشین و برنامه ریزی سرویس دوره ای مناسب است.

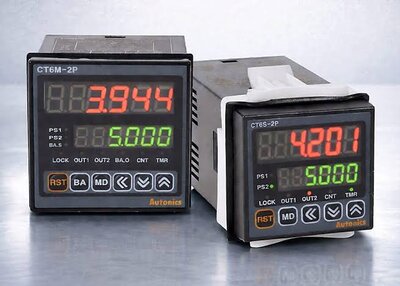

تایمر و کانتر دیجیتال CT

سری CT در اصل در خانواده Programmable Counter/Timer قرار دارد، اما در بازار ایران به عنوان تایمر دیجیتال آتونیکس نیز بسیار شناخته شده است. این دستگاه می تواند بین عملکرد Counter و Timer تغییر کند.

در حالت Timer، مدل های شش رقمی محدوده ای از 0.001 ثانیه تا 99999.9 ساعت را پوشش می دهند. مدل های چهار رقمی نیز تا 9999 ساعت قابل تنظیم هستند.

حالت های Signal ON Delay، Power ON Delay، Flicker، Interval، Signal OFF Delay، ON-OFF Delay و Integration Time در این خانواده وجود دارند.

در مدل های Communication، RS485 با Modbus RTU نیز پشتیبانی می شود. بنابراین اگر علاوه بر زمان بندی به شمارش یا ارتباط نیاز باشد، CT نسبت به یک تایمر ساده گزینه متفاوتی است.

تفاوت ON Delay و OFF Delay

در ON Delay، با دریافت فرمان یا برق، زمان شروع می شود و خروجی پس از پایان زمان فعال می شود. این روش برای راه اندازی مرحله ای تجهیزات کاربرد دارد.

در Signal OFF Delay، خروجی بعد از قطع Signal با تاخیر تغییر وضعیت می دهد. در Power OFF Delay نیز تایمر به طور مشخص پس از قطع تغذیه فرآیند تاخیر را انجام می دهد.

این دو عملکرد نباید با یکدیگر اشتباه شوند. هنگام Replacement باید نوع Start و Operation Mode مدل قبلی دقیقا مشخص باشد.

Flicker و Interval

Flicker خروجی را به شکل تناوبی ON و OFF می کند. در Twin Timer زمان ON و OFF می تواند مستقل تنظیم شود و برای چرخه های تکراری انعطاف بیشتری ایجاد می کند.

Interval معمولا پس از شروع تایمر، خروجی را برای مدت مشخص فعال نگه می دارد و سپس آن را خاموش می کند. جزئیات هر Mode باید از Manual همان سری بررسی شود.

8 پین یا 11 پین؟

تعداد پین فقط یک تفاوت مکانیکی نیست. مدل های 11 پین معمولا ورودی های کنترلی بیشتری مانند Start، Reset یا Inhibit دارند و Pin Assignment آن ها با مدل 8 پین متفاوت است.

سوکت های PG و PS آتونیکس در نسخه های 8 و 11 پین عرضه می شوند. سوکت معمولا جداگانه انتخاب می شود و باید با تایمر تطبیق داده شود.

ولتاژ تغذیه تایمر آتونیکس

Autonics مدل هایی با ولتاژهای مختلف ارائه می کند. بعضی تایمرهای جدید دارای Universal AC/DC هستند و مدل هایی نیز فقط برای 12VDC، 24VDC یا ولتاژ AC مشخص طراحی شده اند.

برای مثال AT8N استاندارد می تواند 100–240VAC و 24–240VDC را بپذیرد، اما AT8N-1 یک مدل 12VDC است. بنابراین نام سری به تنهایی برای تعیین ولتاژ کافی نیست.

خروجی رله تایمر

بسیاری از تایمرهای آتونیکس از Relay Contact برای خروجی استفاده می کنند. ساختار می تواند SPDT، DPDT یا چند کنتاکت مستقل باشد.

برای مثال ATM دارای 4PDT است، در حالی که AT8N بسته به تنظیم می تواند DPDT زمان دار یا ترکیبی از کنتاکت زمان دار و Instantaneous داشته باشد.

ظرفیت کنتاکت نیز باید با Coil کنتاکتور یا بار متصل هماهنگ شود. برای بارهای سنگین بهتر است تایمر مستقیما بار اصلی را سوئیچ نکند و از تجهیز واسط مناسب استفاده شود.

کاربردهای تایمر آتونیکس

راهنمای انتخاب تایمر آتونیکس

ابتدا Function مورد نیاز مشخص شود. برای تاخیر بعد از وصل برق، Power ON Delay و برای رفتار پس از قطع برق، Power OFF Delay بررسی می شود.

اگر خروجی باید مرتب ON و OFF شود، Flicker یا Twin Timer گزینه مرتبط است. برای راه اندازی موتور ستاره مثلث نیز باید مدل Star-Delta انتخاب شود.

مرحله دوم محدوده زمان است. زمان مورد نیاز بهتر است نزدیک بخش میانی Range قابل تنظیم قرار گیرد تا تنظیم آن ساده تر و دقیق تر باشد.

سپس ولتاژ، تعداد پین، نوع سوکت و تعداد کنتاکت بررسی شوند. در مدل های دیجیتال، نمایشگر، دقت تنظیم و قابلیت هایی مانند Key Lock یا Communication نیز اهمیت دارند.

اگر فقط ثبت مدت زمان کارکرد لازم است، LE8N گزینه متفاوتی از تایمرهای خروجی دار است. برای برنامه روزانه و سالانه نیز LE7M-2 کاربرد تخصصی تری دارد.

نصب و سیم بندی تایمر آتونیکس

قبل از سیم بندی باید Diagram همان Part Number بررسی شود. ترتیب پایه های Power، Start، Reset و Relay در مدل های مختلف یکسان نیست.

در مدل Plug Type، سوکت باید متناسب با تعداد پین انتخاب شود. استفاده از تایمر 11 پین روی سوکت 8 پین امکان پذیر نیست و حتی میان مدل های مشابه نیز Pinout باید کنترل شود.

سیم های ورودی Signal بهتر است از کابل قدرت، موتور و خروجی VFD فاصله داشته باشند. در ورودی های کنترلی سریع، نویز می تواند باعث Trigger ناخواسته شود.

سوکت و تجهیزات جانبی

Autonics سوکت های PG و PS را برای تجهیزات Plug Type ارائه می کند. این سوکت ها در نسخه های 8 و 11 پین برای نصب روی پنل یا DIN Rail وجود دارند.

Bracket نیز در بسیاری از تایمرهای پنلی همراه محصول یا به عنوان تجهیز مربوط استفاده می شود. وضعیت اقلام همراه بهتر است برای کد مورد سفارش بررسی شود.

قیمت تایمر آتونیکس

قیمت تایمر آتونیکس به سری، آنالوگ یا دیجیتال بودن، تعداد Function، Range و نوع خروجی وابسته است. یک تایمر ساده ATN از نظر ساختار با LE7M-2 هفتگی یا CT دیجیتال یکسان نیست.

تعداد پین، ولتاژ، تعداد کنتاکت، LCD، Star-Delta یا Twin بودن و سوکت مورد نیاز نیز روی هزینه نهایی اثر دارند. برای استعلام دقیق بهتر است کد کامل محصول یا عملکرد مورد نیاز اعلام شود.
