کلید مینیاتوری یا MCB یکی از پرکاربردترین تجهیزات حفاظت Overcurrent در تابلوهای برق است. این تجهیز در شرایط عادی جریان مدار را عبور می‌دهد و در صورت ایجاد اضافه‌بار یا اتصال کوتاه، مدار را قطع می‌کند. ساختار ماژولار و امکان نصب روی DIN Rail باعث شده MCB در تابلوهای ساختمانی، تجاری و صنعتی به‌طور گسترده استفاده شود.
انتخاب کلید مینیاتوری فقط با دانستن جریان بار انجام نمی‌شود. جریان نامی، منحنی قطع B، C یا D، قدرت قطع، تعداد پل، ولتاژ کاری، AC یا DC بودن شبکه، جریان هجومی بار و سطح اتصال کوتاه محل نصب همگی اهمیت دارند. همچنین مشخصات بین Seriesهای مختلف یک سازنده متفاوت است و نباید ویژگی یک مدل به تمام MCBها تعمیم داده شود.

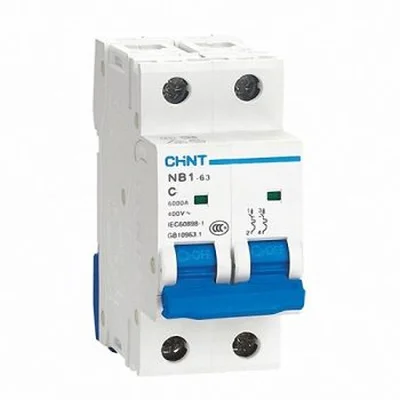

کلید مینیاتوری MCB چیست؟
MCB مخفف Miniature Circuit Breaker است. این تجهیز برای قطع خودکار مدار در شرایط Overcurrent طراحی شده و معمولاً دو مکانیزم حفاظتی اصلی دارد. مکانیزم حرارتی برای اضافه‌بارهایی که برای مدتی ادامه پیدا می‌کنند و مکانیزم مغناطیسی برای جریان‌های بسیار بالاتر مانند اتصال کوتاه عمل می‌کند.
پس از رفع علت Trip، MCB در شرایط مجاز قابلیت Reset و استفاده مجدد دارد. این ویژگی یکی از تفاوت‌های اصلی آن با Fuse است که پس از عملکرد معمولاً باید تعویض شود. با این حال Trip کردن مکرر یک کلید نباید بدون بررسی علت خطا با وصل مجدد پاسخ داده شود.
نکته اصطلاحی:
عبارت «فیوز مینیاتوری» در بازار ایران بسیار رایج است، اما MCB از نظر فنی Fuse نیست. MCB یک Circuit Breaker قابل Reset است، در حالی که Fuse با ذوب شدن عنصر داخلی مدار را قطع می‌کند.
کلید مینیاتوری از چه خطاهایی حفاظت می‌کند؟
وظیفه اصلی MCB حفاظت مدار در برابر Overload و Short Circuit است. این دو شرایط از نظر شدت جریان و نحوه عملکرد کلید متفاوت هستند و به همین دلیل دو بخش حفاظتی در MCB استفاده می‌شود.
حفاظت اضافه‌بار
در اضافه‌بار، جریان از مقدار مجاز بالاتر است اما الزاماً به اندازه اتصال کوتاه بزرگ نیست. بخش Thermal کلید با رفتار زمانی مناسب به این شرایط پاسخ می‌دهد.
حفاظت اتصال کوتاه
در Short Circuit جریان می‌تواند در مدت بسیار کوتاهی به مقدار بالایی برسد. مکانیزم Magnetic برای قطع سریع در این ناحیه طراحی شده است.
MCB معمولی برای Residual Current Protection طراحی نشده است. اگر حفاظت در برابر جریان نشتی موردنیاز باشد باید RCD، RCCB یا RCBO مناسب بر اساس طراحی مدار بررسی شود. RCBO می‌تواند حفاظت Residual Current و Overcurrent را در یک تجهیز ترکیب کند.
تیپ B، C و D در کلید مینیاتوری چیست؟
یکی از مهم‌ترین مشخصات MCB، Tripping Characteristic یا منحنی قطع آن است. منحنی قطع تعیین می‌کند بخش مغناطیسی کلید در چه محدوده‌ای از چند برابر جریان نامی به‌صورت سریع عمل کند. در بسیاری از MCBهای مطابق استانداردهای متداول، B، C و D از منحنی‌های شناخته‌شده هستند.
| منحنی |
محدوده عملکرد آنی متداول |
ویژگی بار |
نکته انتخاب |
| B |
حدود 3 تا 5 برابر In در خانواده‌های متداول مربوطه |
بار با Inrush پایین‌تر |
جریان راه‌اندازی بار بررسی شود |
| C |
حدود 5 تا 10 برابر In در خانواده‌های متداول مربوطه |
بار با Inrush متوسط‌تر |
در کاربردهای عمومی و صنعتی بسیار رایج است |
| D |
حدود 10 تا 20 برابر In در خانواده‌های متداول مربوطه |
بار با Inrush بالاتر |
شرایط Fault Loop و قطع سریع حتماً کنترل شود |
انتخاب Curve فقط بر اساس عنوان‌هایی مانند «خانگی» یا «موتوری» روش دقیقی نیست. جریان هجومی واقعی بار، شرایط راه‌اندازی و قابلیت مدار برای ایجاد جریان کافی در زمان اتصال کوتاه باید بررسی شوند. انتخاب Curve با آستانه مغناطیسی بالاتر بدون محاسبه می‌تواند زمان قطع خطا را تحت تأثیر قرار دهد.
جریان نامی کلید مینیاتوری چیست؟
Rated Current یا In یکی از مشخصات اصلی MCB است. جریان نامی باید در هماهنگی با ظرفیت کابل، جریان طراحی بار، شرایط نصب و الزامات حفاظتی مدار انتخاب شود. استفاده از MCB با جریان نامی بالاتر صرفاً برای جلوگیری از Trip، روش صحیحی برای رفع مشکل نیست.
برای مثال اگر یک مدار به دلیل اضافه‌بار واقعی Trip می‌کند، افزایش آمپر MCB بدون بررسی ظرفیت کابل می‌تواند حفاظت هادی را تضعیف کند. ابتدا باید علت جریان بالا، سطح مقطع کابل، شرایط حرارتی و جریان واقعی مصرف‌کننده مشخص شود.
قدرت قطع کلید مینیاتوری چیست؟
Breaking Capacity مشخص می‌کند MCB تحت شرایط استاندارد تا چه سطحی از جریان اتصال کوتاه را می‌تواند قطع کند. این مشخصه با جریان نامی تفاوت دارد. یک MCB با جریان نامی پایین نیز ممکن است Breaking Capacity بالایی داشته باشد و برعکس.
قدرت قطع موردنیاز باید با Prospective Short-Circuit Current در محل نصب مقایسه شود. اگر جریان اتصال کوتاه احتمالی از ظرفیت قطع کلید بیشتر باشد، باید طراحی حفاظتی اصلاح شود یا از روش‌های Back-up Protection و Coordination تأییدشده توسط سازنده استفاده شود.
نکته مهم:
اعداد 6kA یا 10kA برای برخی MCBها بسیار رایج هستند، اما همه کلیدهای مینیاتوری این مقادیر را ندارند. خانواده‌هایی با Breaking Capacity کمتر یا بیشتر نیز وجود دارند و مقدار دقیق باید برای کد محصول و استاندارد مربوطه بررسی شود.
تفاوت جریان نامی و قدرت قطع
جریان نامی مانند 16A یا 32A به جریان کاری MCB مربوط است، در حالی که عددی مانند 6kA یا 10kA به قابلیت قطع جریان اتصال کوتاه مربوط می‌شود. این دو مشخصه مستقل هستند و نباید با یکدیگر اشتباه گرفته شوند.
برای مثال یک MCB با In برابر 16A قرار نیست در اتصال کوتاه فقط 16A را قطع کند. در Fault ممکن است جریان لحظه‌ای بسیار بزرگ‌تر باشد و Breaking Capacity مشخص می‌کند کلید برای چه سطحی از چنین جریان خطایی طراحی شده است.
کلید مینیاتوری تک پل، دو پل، سه پل و چهار پل
MCBها در تعداد پل‌های مختلف عرضه می‌شوند. در خانواده‌های مختلف می‌توان ساختارهای 1P، 1P+N، 2P، 3P، 3P+N و 4P را مشاهده کرد. با این حال وجود تمام این نسخه‌ها در هر Series الزامی نیست.
| ساختار |
مفهوم کلی |
نکته مهم |
| 1P |
یک Pole حفاظتی و قطع‌شونده |
نحوه استفاده به سیستم توزیع بستگی دارد |
| 1P+N |
فاز به همراه Neutral در یک تجهیز |
حفاظت Neutral در تمام مدل‌ها مشابه Pole فاز نیست |
| 2P |
دو Pole مرتبط مکانیکی |
با دو MCB مستقل یکسان نیست |
| 3P |
سه Pole برای مدارهای مربوطه |
قطع هم‌زمان Poleها اهمیت دارد |
| 4P |
چهار Pole در یک تجهیز |
انتخاب بر اساس طراحی Neutral و سیستم شبکه انجام شود |
تفاوت 1P+N و 2P چیست؟
از نظر ظاهری ممکن است 1P+N و 2P بسیار شبیه باشند، اما ساختار داخلی آن‌ها الزاماً یکسان نیست. در مدل 2P معمولاً هر دو Pole ساختار حفاظتی مطابق طراحی آن محصول دارند، در حالی که در بسیاری از 1P+Nها حفاظت Overcurrent روی Pole فاز قرار دارد و Neutral به‌صورت Switched Neutral عمل می‌کند.
این موضوع باید برای کد دقیق بررسی شود. استفاده از عنوان محصول بدون بررسی Data Sheet برای تعیین نحوه حفاظت Neutral کافی نیست.
کلید مینیاتوری AC و DC
قطع جریان DC از نظر خاموش کردن Arc با AC متفاوت است. بنابراین نباید هر MCB مخصوص AC را بدون تأیید سازنده در مدار DC استفاده کرد. برخی خانواده‌های کلید مینیاتوری برای AC و DC Ratingهای جداگانه دارند و بعضی مدل‌ها برای DC نیاز به Wiring یا تعداد Pole مشخص دارند.
در مدار DC باید Rated DC Voltage، تعداد Pole موردنیاز، Polarity در مدل‌های حساس به قطبیت و DC Breaking Capacity بررسی شوند. صرف وجود عبارت 230V یا 400V روی محصول به معنی مناسب بودن آن برای همان مقدار DC نیست.
تفاوت کلید مینیاتوری MCB و کلید اتوماتیک MCCB
MCB و MCCB هر دو می‌توانند برای حفاظت Overcurrent استفاده شوند، اما ساختار، محدوده کاربرد و امکانات آن‌ها متفاوت است. MCB معمولاً یک تجهیز ماژولار DIN Rail با تنظیمات حفاظتی ثابت است، در حالی که MCCB در بسیاری از خانواده‌ها برای جریان‌ها، Frameها و Breaking Capacityهای بالاتر و با Trip Unitهای قابل تنظیم نیز عرضه می‌شود.
این تفاوت به معنی برتری مطلق یکی نسبت به دیگری نیست. MCB برای مدارهایی که ظرفیت و مشخصات آن پاسخگوی طراحی است انتخاب مناسبی است و MCCB در پروژه‌هایی با جریان، Fault Level یا نیازهای Coordination متفاوت استفاده می‌شود.
تفاوت MCB و RCBO
MCB برای Overload و Short Circuit طراحی شده است. RCBO علاوه بر این دو Function، Residual Current Protection را نیز ارائه می‌دهد. بنابراین RCBO زمانی بررسی می‌شود که حفاظت نشتی جریان نیز در همان تجهیز موردنیاز باشد.
انتخاب بین MCB به همراه RCD و استفاده از RCBO مستقل برای هر مدار به معماری تابلو، Selectivity، فضای موجود، هزینه و الزامات حفاظتی پروژه بستگی دارد.
آیا کلید مینیاتوری برای موتور مناسب است؟
MCB می‌تواند در بخش حفاظت اتصال کوتاه برخی مدارهای موتور استفاده شود، اما انتخاب آن باید با Starting Current موتور و سایر تجهیزات حفاظتی هماهنگ باشد. موتور در لحظه Start می‌تواند چند برابر جریان نامی خود جریان بکشد و همین موضوع انتخاب Curve را تحت تأثیر قرار می‌دهد.
MCB به‌تنهایی جایگزین حفاظت تخصصی Overload موتور نیست. بسته به معماری Starter ممکن است MPCB یا Thermal Overload Relay نیز موردنیاز باشد. همچنین Coordination بین MCB، Contactor و Overload Relay باید بررسی شود.
Selectivity و Back-up Protection
در تابلوهایی که چند سطح تجهیز حفاظتی وجود دارد، بهتر است وقوع خطا تا حد امکان توسط نزدیک‌ترین تجهیز بالادست همان مدار قطع شود. این موضوع با Selectivity یا Discrimination مرتبط است.
همچنین برخی سازندگان جداول Back-up Protection یا Cascading ارائه می‌کنند. در این حالت یک تجهیز بالادست مشخص می‌تواند ظرفیت قطع مؤثر مجموعه را در ترکیب آزمایش‌شده افزایش دهد. این قابلیت را نمی‌توان با حدس یا صرفاً جمع‌کردن Ratingهای دو کلید تعیین کرد و باید از جدول رسمی همان سازنده استفاده شود.
تجهیزات جانبی کلید مینیاتوری
برخی Seriesهای MCB قابلیت استفاده از تجهیزات جانبی دارند. نوع Accessory، محل نصب و تعداد قابل استفاده به خانواده محصول وابسته است.
- Auxiliary Contact برای اعلام وضعیت Contact
- Alarm Contact برای اعلام Trip در مدل‌های مربوطه
- Shunt Trip برای قطع از راه دور در خانواده‌های سازگار
- Undervoltage Release در مدل‌های مربوطه
- Busbar برای توزیع تغذیه بین چند تجهیز
- Locking و تجهیزات جانبی نصب در برخی Seriesها
Accessory یک خانواده الزاماً روی MCB خانواده دیگر نصب نمی‌شود. کد سازگار باید از کاتالوگ یا Selection Guide همان محصول انتخاب شود.
راهنمای انتخاب و خرید کلید مینیاتوری
انتخاب MCB باید با تعیین مشخصات مدار آغاز شود. نوع بار، جریان کاری، جریان هجومی، کابل، ولتاژ، تعداد Pole و Fault Level مشخص می‌شوند و سپس Curve و Breaking Capacity مناسب انتخاب می‌شوند.
| معیار انتخاب |
چه چیزی بررسی شود؟ |
دلیل اهمیت |
| Rated Current |
جریان بار و ظرفیت کابل |
حفاظت صحیح در برابر Overload |
| Curve |
B، C، D یا منحنی دیگر موجود در Series |
هماهنگی با Inrush Current |
| Breaking Capacity |
ظرفیت قطع در برابر Fault Level محل نصب |
قطع ایمن اتصال کوتاه |
| Poles |
1P، 1P+N، 2P، 3P یا 4P |
تطابق با ساختار شبکه |
| Voltage |
Rated AC یا DC Voltage |
تطابق با مدار |
| Application |
روشنایی، کنترل، پریز، بار القایی یا کاربرد صنعتی |
انتخاب Curve و Rating مناسب |
| Accessories |
Auxiliary، Alarm، Shunt Trip یا Busbar |
هماهنگی با نیاز تابلو |
نصب کلید مینیاتوری در تابلو
بسیاری از MCBها برای نصب روی DIN Rail طراحی شده‌اند. در زمان نصب باید جهت مجاز، سطح مقطع هادی، نوع ترمینال، طول Strip کابل و Tightening Torque مطابق دستورالعمل همان سازنده رعایت شود.
استفاده از Busbar نیز باید با MCB و تعداد Poleها سازگار باشد. اتصال نامناسب، کابل با سطح مقطع اشتباه یا سفت کردن بیش از حد یا کمتر از حد Terminal می‌تواند باعث افزایش دما یا خرابی اتصال شود.
Replacement کلید مینیاتوری قدیمی
برای جایگزینی MCB قدیمی فقط برابر بودن آمپر کافی نیست. منحنی قطع، Breaking Capacity، تعداد Pole، Rated Voltage و استاندارد محصول باید بررسی شوند. اگر کلید قبلی Accessory یا Busbar مشترک دارد، سازگاری مکانیکی و الکتریکی مدل جدید نیز اهمیت پیدا می‌کند.
عرض هر Pole، شکل Terminal، موقعیت Busbar، محل نصب Auxiliary Contact و ارتفاع روی DIN Rail نیز می‌توانند بین Seriesها متفاوت باشند. به همین دلیل در تعویض تعداد زیادی MCB در یک تابلو بهتر است Compatibility کل مجموعه بررسی شود.
چکلیست Replacement:
کد کامل کلید، Rated Current، Curve، Breaking Capacity، Rated Voltage، AC/DC، تعداد Pole، ابعاد ماژول، DIN Rail، Terminal، Busbar، Accessory و Wiring بررسی شوند.
قیمت کلید مینیاتوری به چه عواملی بستگی دارد؟
قیمت کلید مینیاتوری بر اساس برند، Series، جریان نامی، تعداد پل، Curve، Breaking Capacity و استاندارد محصول تغییر می‌کند. برای مثال یک MCB صنعتی با Breaking Capacity بالاتر الزاماً با یک کلید هم‌آمپر برای مصارف عمومی از نظر ساختار و قیمت یکسان نیست.
نسخه‌های چندپل نیز معمولاً قیمت متفاوتی نسبت به مدل تک‌پل دارند. Accessories مانند Auxiliary Contact یا Shunt Trip در خانواده‌هایی که از آن‌ها پشتیبانی می‌کنند به‌صورت جداگانه در هزینه مجموعه مؤثر هستند.
برای خرید کلید مینیاتوری چه اطلاعاتی لازم است؟
- جریان نامی مدار
- نوع بار و میزان Inrush Current
- Curve موردنیاز مانند B، C یا D
- تعداد Pole
- Rated Voltage
- AC یا DC بودن مدار
- Breaking Capacity موردنیاز
- سطح اتصال کوتاه محل نصب
- نیاز به Auxiliary یا تجهیزات جانبی
- نوع Busbar موجود در تابلو
- کد کامل MCB قبلی در پروژههای Replacement
سوالات متداول کلید مینیاتوری
کلید مینیاتوری MCB چه کاری انجام می‌دهد؟
MCB مدار را در برابر Overload و Short Circuit حفاظت می‌کند. بخش حرارتی برای اضافه‌بار و بخش مغناطیسی برای جریان‌های بالای اتصال کوتاه عمل می‌کند.
تفاوت کلید مینیاتوری تیپ B و C چیست؟
تفاوت اصلی در محدوده عملکرد آنی بخش مغناطیسی است. در خانواده‌های متداول B در جریان پایینتری نسبت به C عمل می‌کند، بنابراین انتخاب باید متناسب با Inrush Current بار انجام شود.
تیپ D کلید مینیاتوری برای چه بارهایی استفاده می‌شود؟
Curve D آستانه عملکرد مغناطیسی بالاتری دارد و در برخی مدارهای دارای Inrush زیاد بررسی می‌شود. استفاده از آن باید همراه با بررسی جریان اتصال کوتاه و زمان قطع انجام شود.
تفاوت کلید مینیاتوری و فیوز چیست؟
MCB پس از Trip و رفع خطا قابلیت Reset دارد، اما Fuse با ذوب شدن عنصر داخلی مدار را قطع می‌کند و معمولاً پس از عملکرد باید تعویض شود.
6kA و 10kA روی کلید مینیاتوری چه معنایی دارند؟
این اعداد معمولاً به Breaking Capacity کلید در شرایط و استاندارد مشخص مربوط هستند. مقدار موردنیاز باید با جریان اتصال کوتاه احتمالی محل نصب تطبیق داده شود.
آیا کلید مینیاتوری از برقگرفتگی و نشتی جریان حفاظت می‌کند؟
MCB معمولی برای Residual Current Protection طراحی نشده است. برای این Function باید RCD، RCCB یا RCBO مناسب بر اساس طراحی مدار استفاده شود.
آیا MCB مخصوص AC را می‌توان در مدار DC استفاده کرد؟
فقط در صورتی که سازنده برای همان مدل DC Rating مشخص کرده باشد. Voltage، تعداد Pole، Polarity و Breaking Capacity در مدار DC باید جداگانه بررسی شوند.
برای جایگزینی MCB قدیمی چه مشخصاتی را باید بررسی کرد؟
جریان نامی، Curve، Breaking Capacity، Voltage، AC/DC، تعداد Pole، عرض ماژول، Terminal، Busbar و تجهیزات جانبی باید با کلید جدید تطبیق داده شوند.
