HMI دلتا یک رابط انسان و ماشین صنعتی است که ارتباط میان اپراتور و تجهیزات کنترلی را برقرار میکند. نام انگلیسی این محصول Delta Human Machine Interface است و با عبارتهایی مانند اچ ام آی دلتا، پنل اپر...
HMI دلتا یک رابط انسان و ماشین صنعتی است که ارتباط میان اپراتور و تجهیزات کنترلی را برقرار میکند. نام انگلیسی این محصول Delta Human Machine Interface است و با عبارتهایی مانند اچ ام آی دلتا، پنل اپراتوری دلتا، نمایشگر صنعتی Delta و تاچ پنل دلتا نیز جستوجو میشود.
اپراتور از طریق HMI میتواند وضعیت PLC، اینورتر، سروو درایو، کنترلر دما و سایر تجهیزات را مشاهده کند. اجرای فرمانهای مجاز، تغییر نقاط تنظیم، انتخاب دستور تولید و بررسی پیامهای هشدار نیز از طریق صفحات گرافیکی انجام میشود.
دلتا خانوادههای مختلفی از HMI را برای کاربردهای عمومی، شبکهای، پیشرفته، دستی و IIoT عرضه کرده است. DOP-300، DOP-100L، DOP-100 و TP70P از خانوادههایی هستند که در سبد رسمی این سازنده معرفی شدهاند. امکانات دقیق هر پنل به سری و کد کامل محصول بستگی دارد. سبد رسمی HMI دلتا
HMI دلتا چیست و چه کاربردی دارد؟
در یک ماشین صنعتی، PLC وظیفه دریافت سیگنالها و اجرای منطق کنترل را بر عهده دارد. HMI اطلاعات کنترلر را بهصورت عدد، متن، نمودار، چراغ وضعیت، کلید مجازی یا پیام هشدار نمایش میدهد.
برای نمونه، اپراتور یک دستگاه بستهبندی میتواند سرعت نوار نقاله، تعداد محصول و وضعیت سنسورها را روی پنل ببیند. انتخاب محصول، تنظیم زمانها و مشاهده علت توقف ماشین نیز از طریق HMI انجام میشود.
محدوده فرمانهای قابلاجرا در زمان برنامهنویسی مشخص میشود. میتوان برای اپراتور، مسئول تعمیرات و مدیر تولید سطح دسترسی جداگانه تعریف کرد تا تغییر پارامترهای حساس فقط در اختیار افراد مجاز باشد.
کاربرد HMI دلتا فقط به تجهیزات همین برند محدود نیست. در صورت وجود پورت و درایور ارتباطی مناسب، بسیاری از مدلها میتوانند با کنترلرها و تجهیزات سایر سازندگان نیز ارتباط برقرار کنند. سازگاری دقیق باید در فهرست پروتکلهای نرمافزار و مستندات مدل بررسی شود.
مزایای استفاده از HMI دلتا
تنوع سریها و اندازههای نمایشگر یکی از مزایای اصلی پنلهای دلتا است. کاربر میتواند براساس پیچیدگی دستگاه، فضای نصب، تعداد ارتباطها و نیازهای شبکه مدل مناسب را انتخاب کند.
پشتیبانی از ارتباطهای سریال و Ethernet در مدلهای مختلف، اتصال HMI به PLC، اینورتر، سروو و کنترلرهای صنعتی را امکانپذیر میکند. بعضی مدلهای جدیدتر نیز برای ارتباط ابری و پروتکلهای IIoT طراحی شدهاند.
امکاناتی مانند مدیریت آلارم، ثبت سوابق، تعریف سطح دسترسی، Recipe و نمایش نمودار به کنترل بهتر فرایند کمک میکنند. امکانات دقیق هر قابلیت و ظرفیت آن باید براساس مدل و نرمافزار انتخابشده بررسی شود.
یکپارچگی با اکوسیستم اتوماسیون دلتا نیز برای پروژههایی که از PLC، اینورتر و سروو این برند استفاده میکنند، مزیت مهمی است. پلتفرم DIAStudio امکان توسعه بخشهای مختلف ماشین، از انتخاب تجهیزات تا طراحی صفحات HMI، را در یک محیط مهندسی یکپارچه فراهم میکند. معرفی رسمی پلتفرم DIAStudio

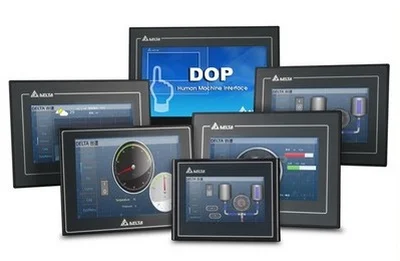

انواع HMI دلتا
انواع HMI دلتا را میتوان براساس نسل محصول، سطح امکانات، شکل نصب و نوع کاربرد دستهبندی کرد. شناخت تفاوت سریها از انتخاب مدل گرانتر یا ضعیفتر از نیاز پروژه جلوگیری میکند.
HMI دلتا سری DOP-300
DOP-300 نسل جدید HMI دلتا برای کاربردهای متصل و تولید هوشمند است. این سری در مدلهای 7in و 10in معرفی شده و از پردازنده دوهستهای پرسرعت استفاده میکند.
پشتیبانی از پروتکلهای MQTT و OPC UA یکی از ویژگیهای مهم DOP-300 است. این قابلیتها برای انتقال داده میان سطح ماشین، سامانههای نظارتی و زیرساختهای IIoT کاربرد دارند.
دلتا برای این سری آنتنهای داخلی Wi-Fi و 4G و امکان استفاده از ماژول ارتباط بیسیم را معرفی کرده است. پشتیبانی واقعی از ارتباط بیسیم باید براساس مدل، ماژول نصبشده و زیرساخت شبکه پروژه بررسی شود.
نمایشگر 24-bit، زاویه دید فوقعریض 170° و ساختار Full Lamination از ویژگیهای تصویری این خانواده هستند. این طراحی به خوانایی بهتر صفحه از زاویههای مختلف کمک میکند.
DOP-300 میتواند با پلتفرم ابری DIACloud و ابزار طراحی رابط تحت وب DIAWebDesigner در ساخت راهکارهای IIoT به کار رود. امکانات ابری، مجوزها و الزامات امنیتی باید پیش از خرید بررسی شوند.
HMI دلتا سری DOP-100L
DOP-100L بهعنوان نسل جدید سری Lite دلتا معرفی شده است. این خانواده از نظر توان پردازشی، کیفیت نمایش و معماری سیستم نسبت به نسلهای اقتصادی قبلی بهروزرسانی شده است.
مدلهای DOP-100L برای پروژههایی مناسباند که به یک HMI استاندارد با عملکرد روان و ساختار بهینه نیاز دارند. اندازه صفحه، پورتها و قابلیتهای ارتباطی باید براساس کد دقیق محصول انتخاب شوند.
این سری را نباید فقط براساس حرف L اقتصادی یا ساده در نظر گرفت. دلتا آن را بهعنوان یک پلتفرم بهروزشده با سختافزار و نمایش بهینه معرفی کرده است.

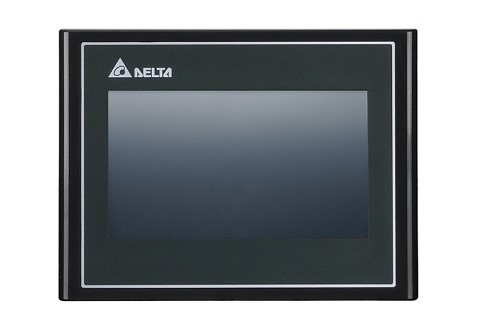

HMI دلتا سری DOP-100
DOP-100 یکی از شناختهشدهترین خانوادههای HMI دلتا است. این سری در چهار گروه Basic، Standard، Advanced و Handheld عرضه شده تا نیازهای متفاوت ماشینسازی را پوشش دهد.
مدلهای Basic، Standard و Handheld از پردازنده Cortex-A8 با فرکانس 800MHz استفاده میکنند. مدلهای پیشرفته 12in و 15in این خانواده به پردازنده دوهستهای Cortex-A7 با فرکانس 1GHz مجهز شدهاند.
دلتا در سری DOP-100 از نمایشگرهای 16-bit یا 24-bit با روشنایی و کنتراست مناسب استفاده کرده است. نوع نمایشگر و رزولوشن میان مدلها متفاوت است و باید از دیتاشیت همان کد بررسی شود.
نرمافزار DIAScreen و ویرایشگر Lua برای برنامهنویسی سری DOP-100 ارائه شدهاند. مدیریت آلارم، ثبت تاریخچه و تعریف سطح دسترسی کاربران نیز از قابلیتهای معرفیشده برای این خانواده هستند.
مدلهای Basic سری DOP-100
مدلهای Basic برای پروژههایی طراحی شدهاند که به عملکردهای پایه HMI و نصب آسان نیاز دارند. این مدلها میتوانند برای ماشینهای مستقل و صفحات کنترلی ساده انتخاب مناسبی باشند.
دلتا درجه حفاظت IP65 را برای مدلهای پایه معرفی کرده است. محدوده این حفاظت، نحوه نصب و شرایط محیطی باید در دیتاشیت مدل بررسی شوند و نباید IP65 را بدون توجه به شرایط نصب به تمام بدنه تعمیم داد.
مدلهای S Type، B Type و D Type در گروه Basic قرار میگیرند. تفاوت آنها میتواند شامل اندازه صفحه، نوع رابط ارتباطی و امکانات سختافزاری باشد.
مدلهای Standard سری DOP-100
پنلهای Standard به سه پورت ارتباطی سریال مجهز هستند. مدلهای Standard Ethernet Type یک پورت Ethernet نیز برای اتصال سریع به تجهیزات شبکهای ارائه میکنند.
مدلهای C Type، P Type، E Type و I Type در این گروه قرار دارند. وجود سه پورت به معنای یکسان بودن استاندارد الکتریکی همه پورتها نیست و آرایش RS232، RS422 یا RS485 باید از مشخصات مدل کنترل شود.
این گروه برای بیشتر کاربردهای ماشینسازی عمومی، بستهبندی، نساجی و تجهیزات تولید قابلبررسی است. انتخاب نسخه Ethernetدار به ساختار شبکه و توسعه آینده دستگاه بستگی دارد.
مدلهای Advanced سری DOP-100
مدلهای Advanced با قاب باریک و صفحه عریض طراحی شدهاند. این گروه به 2 تا 4 پورت سریال و یک پورت Ethernet مجهز است.
پشتیبانی از ورود اطلاعات چندزبانه، پردازنده قویتر در مدلهای بزرگ و فضای نمایشی بیشتر، این خانواده را برای ماشینهای پیچیدهتر مناسب میکند. مدلهای W Type و M Type در گروه Advanced قرار دارند.
صفحه بزرگتر زمانی مفید است که پروژه به نمودارهای متعدد، صفحات فرایندی، نمایش چند ناحیه ماشین یا اطلاعات تولید گسترده نیاز داشته باشد. استفاده از پنل بزرگ برای یک دستگاه ساده همیشه توجیه اقتصادی ندارد.
HMI دستی دلتا
HMI دستی دلتا یا Handheld HMI برای کنترل حرکت، آموزش ربات و کاربردهایی طراحی شده است که اپراتور باید پنل را جابهجا کند. مدلهای این گروه با عنوان H Type شناخته میشوند.
دلتا برای این خانواده نمایشگر 7in، کلید توقف اضطراری داخلی، کلید فعالساز در پشت دستگاه و MPG اختیاری را معرفی کرده است. وزن اعلامشده برای مدلهای این گروه 750g است.
وجود توقف اضطراری روی پنل دستی بهتنهایی برای تکمیل مدار ایمنی کافی نیست. طراحی مدار توقف، رله ایمنی و ارزیابی سطح عملکرد باید مطابق استانداردهای ایمنی ماشین انجام شود.

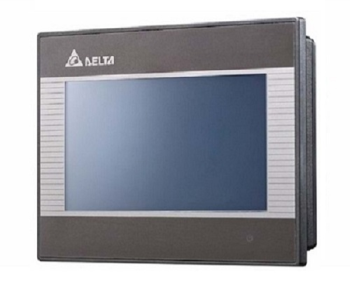

سری TP70P دلتا
TP70P ترکیبی از HMI و ورودیوخروجی کنترلی ارائه میکند. این سری از نمایشگر لمسی 65535 رنگ استفاده میکند و برای ارتباط با کنترلرها، سرووها، اینورترها و کنترلرهای دمای دلتا طراحی شده است.
چهار پیکربندی مختلف I/O برای این خانواده معرفی شدهاند. استفاده از I/O داخلی میتواند تعداد سیمها و تجهیزات مستقل داخل تابلو را در پروژههای کوچک کاهش دهد.
TP70P جایگزین مستقیم تمام HMIهای DOP نیست. میزان فضای گرافیکی، امکانات نرمافزاری، تعداد I/O و نوع ارتباط باید براساس نیاز ماشین مقایسه شود.
نرمافزار HMI دلتا
نرمافزار موردنیاز HMI دلتا به نسل و سری محصول بستگی دارد. برای سری DOP-100، ابزار DIAScreen در مجموعه DIAStudio ارائه شده است.
DIAScreen برای طراحی صفحات گرافیکی، تعریف تگها، تنظیم ارتباط، ساخت آلارم و مدیریت اطلاعات HMI کاربرد دارد. امکان اشتراک متغیر با برخی کنترلرهای پشتیبانیشده دلتا نیز میتواند زمان تعریف تگها را کاهش دهد.
ویرایشگر Lua در DOP-100 امکان نوشتن اسکریپت برای توابع سفارشی را فراهم میکند. استفاده از اسکریپت باید مستند و کنترلشده باشد تا نگهداری پروژه دشوار نشود.
سریهای قدیمیتر مانند DOP-B با نسخههای قدیمی DOPSoft برنامهنویسی میشدند. دلتا اعلام کرده است که DOP-B با DOP-100 جایگزین شده و DOPSoft V2 دیگر بهروزرسانی یا از مرکز دانلود عمومی عرضه نمیشود. اعلام رسمی جایگزینی DOP-B
برای پروژههای قدیمی، نسخه نرمافزار و فایل اصلی اهمیت زیادی دارد. قبل از تعویض پنل باید امکان باز کردن، تبدیل و انتقال برنامه به مدل جدید بررسی شود.
کاربرد HMI دلتا در صنایع مختلف
در ماشینآلات بستهبندی، HMI برای انتخاب محصول، تنظیم سرعت، نمایش شمارنده و مدیریت آلارم استفاده میشود. اپراتور میتواند تغییرات مجاز را بدون دسترسی مستقیم به برنامه PLC انجام دهد.
در صنایع غذایی، مقادیری مانند دما، زمان فرایند، تعداد تولید و وضعیت نوار نقاله روی صفحه نمایش داده میشوند. Recipe نیز میتواند برای نگهداری تنظیمات محصولات مختلف کاربرد داشته باشد.
در صنایع نساجی، چاپ و برش، HMI وضعیت موتورها، سرعت خط، طول محصول و توقفهای دستگاه را نمایش میدهد. نمودارها و سوابق هشدار به تشخیص خطاهای تکرارشونده کمک میکنند.
در رباتیک و کنترل حرکت، پنلهای ثابت یا دستی برای تنظیم موقعیت، اجرای Jog و انتخاب برنامه حرکتی به کار میروند. مدل دستی باید همراه با مدار ایمنی مناسب استفاده شود.
در سامانههای آب و فاضلاب، اپراتور میتواند سطح مخازن، فشار، دبی، وضعیت پمپها و هشدارها را ببیند. مدلهای شبکهای یا IIoT برای انتقال اطلاعات به سطوح بالاتر نیز قابلبررسی هستند.
راهنمای انتخاب HMI دلتا
راهنمای انتخاب HMI دلتا با مشخص کردن نیازهای واقعی پروژه آغاز میشود. اندازه نمایشگر، نوع PLC، تعداد پورتها، Ethernet، امکانات نرمافزاری و شرایط محیطی از مهمترین معیارها هستند.
انتخاب اندازه صفحه
اندازه صفحه باید با تعداد اطلاعات و فاصله اپراتور هماهنگ باشد. برای یک ماشین ساده، نمایشگر کوچک میتواند کافی باشد؛ اما صفحه دارای نمودار، Recipe و چند ناحیه کنترلی به فضای بیشتری نیاز دارد.
رزولوشن نیز جدا از اندازه بررسی شود. دو مدل با ابعاد نزدیک میتوانند فضای طراحی و وضوح متفاوتی داشته باشند.
بررسی پروتکل ارتباطی
نام PLC یا کنترلر مقصد و پروتکل آن را مشخص کنید. سپس وجود درایور سازگار در نرمافزار HMI بررسی شود.
در ارتباط سریال، نوع RS232، RS422 یا RS485، تنظیمات Baud Rate، Parity، بیت داده و Stop Bit اهمیت دارند. برای Ethernet نیز IP، Subnet و پروتکل شبکه باید هماهنگ باشند.
بررسی تعداد پورتها
تعداد تجهیزاتی که باید همزمان به HMI متصل شوند، محاسبه کنید. ممکن است PLC، اینورتر، کنترلر دما و بارکدخوان هرکدام به یک ارتباط جداگانه نیاز داشته باشند.
برخی مدلهای استاندارد DOP-100 سه پورت سریال دارند. مدلهای Advanced نیز 2 تا 4 پورت سریال و Ethernet ارائه میکنند.
بررسی نیازهای IIoT
اگر پروژه به MQTT، OPC UA، Wi-Fi، 4G یا ارتباط ابری نیاز دارد، DOP-300 قابلبررسی است. وجود قابلیت شبکه باید همراه با سیاست امنیتی مناسب ارزیابی شود.
رمزهای قوی، سطح دسترسی، جداسازی شبکه و محدودکردن فرمانهای حساس ضروری هستند. اتصال مستقیم تجهیزات صنعتی به اینترنت بدون طراحی امنیتی خطر ایجاد میکند.
توجه به چرخه عمر محصول
مدلهای قدیمی DOP-B و DOP-W همچنان در برخی دستگاهها دیده میشوند، اما تعدادی از آنها متوقف شدهاند. سایت رسمی دلتا برای این مدلها جایگزینهایی از خانواده DOP-100 معرفی کرده است.
مدل جایگزین فقط باید از نظر اندازه صفحه بررسی نشود. ابعاد برش، تعداد پورتها، نرمافزار، رزولوشن و امکان تبدیل فایل پروژه نیز اهمیت دارند.
نصب HMI دلتا
پیش از برش درِ تابلو، نقشه ابعادی مدل انتخابشده را بررسی کنید. اندازه نمایشگر با ابعاد خارجی و اندازه Cut-out یکسان نیست.
پنل باید روی سطح صاف نصب شود و آببند بهدرستی در جای خود قرار گیرد. محکمکردن بیش از حد بستها ممکن است به بدنه یا صفحه فشار وارد کند.
ولتاژ و توان منبع تغذیه باید مطابق پلاک و دفترچه همان مدل باشند. سیمکشی تغذیه و ارتباطات نیز باید در حالت بیبرق و توسط فرد متخصص انجام شود.
کابلهای ارتباطی را از کابلهای قدرت، خروجی اینورتر و کنتاکتورها فاصله دهید. شیلد، زمین و مقاومت انتهایی شبکه باید مطابق راهنمای تجهیزات اجرا شوند.
پس از نصب، تمام صفحات، آلارمها، کلیدها و ارتباطات آزمایش شوند. رفتار دستگاه هنگام قطع ارتباط، وارد کردن عدد خارج از محدوده و قطع و وصل تغذیه نیز باید بررسی شود.
تجهیزات جانبی HMI دلتا
منبع تغذیه صنعتی، کابل برنامهریزی، کابل ارتباط با PLC، کابل Ethernet و حافظه جانبی از تجهیزات متداول HMI هستند. انتخاب هرکدام به مدل پنل و ساختار پروژه بستگی دارد.
سوئیچ شبکه صنعتی، روتر، ماژول ارتباط بیسیم و تجهیزات ابری ممکن است برای مدلهای شبکهای یا IIoT موردنیاز باشند. سازگاری ماژول باید براساس کد HMI بررسی شود.
برای پنل دستی، کابل، نگهدارنده و اجزای مدار ایمنی نیز اهمیت دارند. MPG فقط در مدلها و پیکربندیهای سازگار قابلاستفاده است.
عوامل مؤثر بر قیمت HMI دلتا
قیمت HMI دلتا به سری، کد کامل، اندازه و رزولوشن نمایشگر بستگی دارد. توان پردازنده، تعداد پورتها، Ethernet و امکانات IIoT نیز بر قیمت اثر میگذارند.
مدلهای Basic، Standard، Advanced و Handheld از نظر ساختار و کاربرد یکسان نیستند. مقایسه قیمت باید میان مدلهایی انجام شود که نیاز مشابهی را پوشش میدهند.
تجهیزات جانبی، کابلها، منبع تغذیه، ماژول بیسیم و خدمات برنامهنویسی باید در هزینه کل پروژه دیده شوند. قیمت پنل بهتنهایی هزینه کامل راهاندازی را نشان نمیدهد.
موجودی بازار، نرخ ارز و تعداد سفارش نیز قیمت روز را تغییر میدهند. برای دریافت قیمت دقیق باید کد کامل و تعداد موردنیاز اعلام شود.
فروش و خرید HMI دلتا
برای خرید HMI دلتا ابتدا سری، اندازه صفحه، مدل PLC و نوع ارتباط را تعیین کنید. سپس امکاناتی مانند Ethernet، ثبت داده، Recipe، اسکریپت و ارتباط ابری بررسی شوند.
در زمان بررسی فروش HMI دلتا، به نو یا متوقفشده بودن کد محصول توجه کنید. خرید یک مدل قدیمی میتواند انتقال برنامه یا تأمین جایگزین را در آینده دشوار کند.
اگر هدف تعویض HMI خراب است، عکس پلاک، اندازه برش تابلو و فایل پروژه را آماده کنید. انتخاب جایگزین باید از نظر سختافزار و نرمافزار انجام شود.
در مجموع، HMI دلتا طیف متنوعی از پنلهای اقتصادی، استاندارد، پیشرفته، دستی و IIoT را پوشش میدهد. بررسی دقیق سری، کد محصول، پروتکل و چرخه عمر، انتخاب و خرید HMI دلتا را مطمئنتر میکند.
