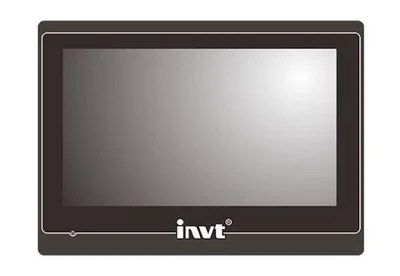

HMI اینوت

HMI اینوت یکی از تجهیزات مهم برای ساخت رابط میان اپراتور و سیستم کنترل صنعتی است. عبارت HMI مخفف Human Machine Interface و به معنای رابط انسان و ماشین است. این محصول با نام‌های اچ ام آی اینوت، پنل اپراتوری INVT، نمایشگر صنعتی و تاچ پنل اینوت نیز در بازار شناخته می‌شود.

وظیفه HMI فقط نمایش چند عدد یا روشن و خاموش کردن تجهیزات نیست. یک پنل اپراتوری مناسب می‌تواند وضعیت ماشین، مقادیر فرایندی، پیام‌های هشدار، نمودارها، سوابق خطا و تنظیمات تولید را در محیطی قابل‌فهم نمایش دهد. اپراتور نیز بدون دسترسی مستقیم به برنامه PLC می‌تواند فرمان‌های مجاز را اجرا کند.

شرکت INVT چند خانواده HMI را برای نیازهای مختلف اتوماسیون صنعتی معرفی کرده است. سری‌های VS-Q، VT، VK و VA از جمله خانواده‌های معرفی‌شده در وب‌سایت رسمی سازنده هستند. امکانات دقیق هر مدل با توجه به سری، اندازه نمایشگر، نوع پورت و کد کامل محصول تفاوت دارد؛ بنابراین مشخصات HMI اینوت باید براساس کد فنی همان مدل بررسی شود. سبد رسمی PLC و HMI اینوت

HMI اینوت چیست و چه نقشی در اتوماسیون دارد؟

در یک سیستم اتوماسیون، PLC یا کنترلر وظیفه پردازش منطق برنامه را بر عهده دارد. سنسورها اطلاعاتی مانند دما، فشار، سطح، سرعت و موقعیت را به کنترلر ارسال می‌کنند. عملگرهایی مانند اینورتر، سروو درایو، شیر برقی و کنتاکتور نیز فرمان‌های خروجی را اجرا می‌کنند.

HMI اینوت اطلاعات میان اپراتور و کنترلر را به شکل گرافیکی نمایش می‌دهد. برای مثال، اپراتور می‌تواند سرعت موتور را مشاهده کند، مقدار مرجع را تغییر دهد، آلارم‌های فعال را ببیند یا یک بخش از خط را در حالت مجاز روشن و خاموش کند.

صفحات گرافیکی مناسب، کار با ماشین را ساده‌تر می‌کنند. استفاده از رنگ، نماد، نمودار و کلیدهای مجازی باعث می‌شود اپراتور وضعیت بخش‌های مختلف دستگاه را سریع‌تر تشخیص دهد. البته طراحی صحیح صفحات HMI باید به‌گونه‌ای انجام شود که اطلاعات مهم در میان رنگ‌ها و عناصر غیرضروری پنهان نشوند.

کاربرد HMI اینوت در صنایع مختلف

کاربرد HMI اینوت به یک صنعت خاص محدود نیست. هر دستگاهی که به نمایش وضعیت، ورود تنظیمات یا اجرای فرمان توسط اپراتور نیاز داشته باشد، می‌تواند از پنل اپراتوری استفاده کند. انتخاب مدل مناسب به تعداد تجهیزات متصل، حجم اطلاعات، نوع شبکه و شرایط محیطی بستگی دارد.

در ماشین‌آلات بسته‌بندی، HMI برای انتخاب دستور تولید، تنظیم سرعت، مشاهده شمارنده و کنترل وضعیت سنسورها استفاده می‌شود. اپراتور می‌تواند محصول یا قالب موردنظر را انتخاب کند و تنظیمات مجاز را بدون ورود به برنامه PLC تغییر دهد.

در صنایع غذایی و خطوط پرکن، اطلاعاتی مانند تعداد محصول، زمان فرایند، وضعیت نوار نقاله و خطاهای تجهیزات روی صفحه نمایش داده می‌شود. امکان مشاهده پیام‌های هشدار به کاهش زمان عیب‌یابی و توقف خط کمک می‌کند.

در سیستم‌های تصفیه آب و کنترل سیالات، نمایش فشار، دبی، سطح مخزن، وضعیت پمپ‌ها و آلارم‌ها اهمیت دارد. HMI می‌تواند اطلاعات موردنیاز اپراتور را از PLC دریافت کند و فرمان‌هایی مانند انتخاب پمپ، تغییر نقطه تنظیم یا تأیید هشدار را منتقل نماید.

صنایع نساجی، چاپ، چوب، تجهیزات پزشکی، کشاورزی و ماشین‌سازی نیز از حوزه‌های کاربرد محصولات HMI اینوت هستند. شرکت سازنده این گروه از کاربردها را برای خانواده‌های مختلف HMI خود معرفی کرده است. معرفی رسمی HMIهای INVT

انواع HMI اینوت و تفاوت سری‌ها

انواع HMI اینوت از نظر توان پردازش، تعداد پورت‌ها، امکانات ارتباطی، قابلیت اتصال به شبکه و سطح امکانات نرم‌افزاری تفاوت دارند. انتخاب سری نباید فقط براساس اندازه صفحه یا قیمت انجام شود. ابتدا باید نیاز ارتباطی و عملکردی پروژه مشخص شود.

HMI اینوت سری VS-Q

سری VS-Q به‌عنوان یک خانواده اقتصادی با امکانات ارتباطی و گرافیکی مناسب معرفی شده است. این سری از پورت‌های COM برای ارتباط‌های RS232، RS422 و RS485 پشتیبانی می‌کند و مدل‌های مجهز به Ethernet نیز در این خانواده قرار دارند.

در مدل‌های سازگار، امکان توسعه ارتباط از راه دور با ماژول‌های 4G یا Wi-Fi در نظر گرفته شده است. قابلیت ثبت اطلاعات، اعلان هشدار و پایش از راه دور می‌تواند در پروژه‌هایی که به دسترسی غیرحضوری نیاز دارند، مفید باشد.

نرم‌افزار HMITOOL برای پیکربندی سری VS به کار می‌رود. کتابخانه عناصر گرافیکی، برنامه‌نویسی ماکرو، اسکریپت C و انتقال پروژه یا داده با حافظه USB از جمله امکاناتی است که INVT برای سری VS-Q اعلام کرده است. پردازنده مدل‌های این خانواده یکسان نیست؛ در صفحه رسمی سازنده حداکثر فرکانس پردازنده برای این سری تا 1.2GHz ذکر شده است. مشخصات رسمی HMI اینوت VS-Q

HMI اینوت سری VT

سری VT یک HMI عمومی با سطح عملکرد بالاتر برای پروژه‌هایی است که به ارتباطات گسترده‌تر نیاز دارند. براساس اطلاعات رسمی INVT، بعضی مدل‌های این سری تا پنج پورت سریال دارند. وجود پورت برنامه‌ریزی USB و USB Host نیز امکان انتقال پروژه و استفاده از تجهیزات سازگار را فراهم می‌کند.

نرم‌افزار VT Designer برای پیکربندی این خانواده استفاده می‌شود. سازنده پشتیبانی از بیش از 100 پروتکل ارتباطی را برای سری VT اعلام کرده است. بااین‌حال، پروتکل موردنیاز پروژه باید در فهرست مربوط به مدل و نسخه نرم‌افزار بررسی شود.

پنل جلویی سری VT با درجه حفاظتی IP65 معرفی شده است. این درجه حفاظت مربوط به قسمت جلویی دستگاه و در شرایط نصب صحیح روی تابلو است و نباید به کل بدنه تعمیم داده شود. صفحه رسمی HMI اینوت VT

HMI اینوت سری VK

سری VK در وب‌سایت INVT به‌عنوان یک خانواده رده‌بالاتر با عملکرد پایدار و قابلیت‌های پیکربندی مناسب معرفی شده است. این سری رابط‌های RS485، RS422 و RS232 را در کنار پورت برنامه‌ریزی USB و USB Host ارائه می‌کند.

مدل‌های VK با نرم‌افزار VT Designer پیکربندی می‌شوند. طراحی صنعتی، منبع تغذیه ایزوله داخلی و درجه حفاظتی IP65 برای پنل جلو از ویژگی‌هایی است که سازنده برای این خانواده اعلام کرده است.

سری VK می‌تواند برای ماشین‌آلاتی مناسب باشد که پایداری عملکرد، ارتباط با چند تجهیز و طراحی صفحات گرافیکی متنوع در آن‌ها اهمیت دارد. بااین‌حال، تعداد واقعی پورت‌ها و امکانات هر دستگاه باید از روی کد کامل مدل بررسی شود. مشخصات رسمی HMI اینوت VK

HMI اینوت سری VA

سری VA یک خانواده اقتصادی، پایدار و ساده برای استفاده در ماشین‌آلات صنعتی است. این سری از رابط‌های RS485، RS422 و RS232 برخوردار است و پورت‌های USB برای برنامه‌ریزی و کاربردهای جانبی نیز در مشخصات آن دیده می‌شود.

پشتیبانی از نمایش چندزبانه، ایجاد ارتباط‌های اصلی و فرعی و نگهداری اطلاعات هنگام قطع برق از قابلیت‌های معرفی‌شده برای سری VA است. این خانواده برای پروژه‌هایی مناسب است که رابط کاربری روان و ارتباطات متداول سریال را با هزینه کنترل‌شده نیاز دارند. صفحه رسمی HMI اینوت VA

مزایای استفاده از پنل اپراتوری INVT

یکی از مزایای HMI اینوت، تنوع خانواده‌های محصول برای سطوح مختلف پروژه است. می‌توان براساس نیاز دستگاه، مدلی با ارتباط سریال، Ethernet یا قابلیت توسعه ارتباط از راه دور انتخاب کرد. این تنوع از پرداخت هزینه برای امکانات غیرضروری جلوگیری می‌کند.

امکان نمایش گرافیکی اطلاعات، مدیریت هشدارها و ورود تنظیمات، ارتباط اپراتور با دستگاه را ساده‌تر می‌سازد. صفحات استاندارد و منظم می‌توانند زمان آموزش اپراتور را کاهش دهند و عیب‌یابی اولیه را سریع‌تر کنند.

وجود رابط‌هایی مانند RS232، RS422، RS485، USB و Ethernet در مدل‌های مختلف، امکان ارتباط با PLC، اینورتر، سروو درایو و تجهیزات اندازه‌گیری را فراهم می‌کند. البته وجود یک پورت به‌تنهایی تضمین‌کننده سازگاری نیست و پروتکل هر دو دستگاه نیز باید یکسان باشد.

ابزارهای نرم‌افزاری HMITOOL و VT Designer برای ساخت پروژه‌های HMI اینوت ارائه شده‌اند. نرم‌افزار مناسب باید براساس سری انتخاب شود. نسخه HMITOOL قابل دریافت از بخش نرم‌افزارهای وب‌سایت INVT است. مرکز دانلود نرم‌افزار INVT

راهنمای انتخاب HMI اینوت

راهنمای انتخاب HMI اینوت با شناخت دقیق پروژه آغاز می‌شود. خرید یک نمایشگر بزرگ با پورت‌های متعدد، همیشه انتخاب بهتری نیست. محصول باید از نظر سخت‌افزار، ارتباطات و امکانات نرم‌افزاری با ساختار دستگاه هماهنگ باشد.

انتخاب اندازه و وضوح نمایشگر

اندازه صفحه باید براساس فاصله اپراتور، تعداد اطلاعات و فضای روی درِ تابلو انتخاب شود. صفحه کوچک برای دستگاهی با چند فرمان و مقدار محدود کافی است. ماشین پیچیده با چند بخش، نمودارها و آلارم‌های متعدد معمولاً به فضای نمایش بیشتری نیاز دارد.

وضوح تصویر نیز بر میزان اطلاعات قابل نمایش اثر می‌گذارد. هنگام مقایسه دو مدل هم‌اندازه، رزولوشن را جداگانه بررسی کنید. اندازه نمایشگر به‌تنهایی کیفیت یا فضای واقعی طراحی صفحه را مشخص نمی‌کند.

بررسی نوع PLC و پروتکل ارتباطی

پیش از خرید HMI اینوت، مدل PLC یا کنترلر اصلی را مشخص کنید. سپس پروتکل ارتباطی، نوع پورت، نقش Master یا Slave و در صورت نیاز فایل یا درایور ارتباطی بررسی شود.

برای یک ارتباط RS485، فقط وجود ترمینال 485 کافی نیست. تنظیماتی مانند Baud Rate، تعداد بیت داده، Parity، Stop Bit و آدرس تجهیزات باید در دو طرف یکسان باشد. در شبکه Ethernet نیز آدرس‌های IP، محدوده شبکه و پروتکل مورد استفاده اهمیت دارند.

اگر HMI قرار است به PLC برند دیگری متصل شود، سازگاری آن را در فهرست پروتکل‌های نرم‌افزار بررسی کنید. آزمون ارتباط پیش از نصب نهایی می‌تواند از هزینه‌های تغییر تجهیزات یا اصلاح تابلو جلوگیری کند.

تعداد و نوع پورت‌ها

تعداد تجهیزاتی که باید به پنل متصل شوند، یکی از معیارهای اصلی انتخاب است. ممکن است یک دستگاه به PLC، اینورتر، کنترلر دما و بارکدخوان به‌صورت هم‌زمان متصل شود. در چنین شرایطی باید تعداد پورت‌ها و امکان تعریف چند ارتباط در نرم‌افزار بررسی شود.

Ethernet برای پروژه‌هایی که به شبکه صنعتی، انتقال سریع‌تر اطلاعات یا ارتباط با چند دستگاه نیاز دارند، اهمیت بیشتری پیدا می‌کند. در پروژه‌های ساده، یک یا چند ارتباط سریال ممکن است تمام نیاز سیستم را پوشش دهد.

ثبت داده و مدیریت هشدار

اگر ذخیره مقادیر تولید، سوابق خطا یا اطلاعات فرایندی ضروری است، امکانات Data Logging باید بررسی شود. حجم حافظه، دوره نمونه‌برداری، تعداد متغیرها و روش خروجی گرفتن از داده‌ها بر انتخاب مدل اثر می‌گذارند.

برای آلارم‌ها نیز فقط نمایش یک پیام کافی نیست. زمان وقوع، زمان تأیید، وضعیت فعال یا رفع‌شده و امکان نگهداری سوابق باید متناسب با نیاز پروژه تعریف شود.

نیاز به دسترسی از راه دور

در پروژه‌هایی که پایش غیرحضوری اهمیت دارد، می‌توان مدل‌های دارای قابلیت IoT یا توسعه ارتباط 4G و Wi-Fi را بررسی کرد. این امکانات در تمام مدل‌های HMI اینوت وجود ندارند. سری VS-Q در مدل‌های سازگار از ماژول‌های توسعه 4G و Wi-Fi پشتیبانی می‌کند.

دسترسی از راه دور باید همراه با سیاست امنیتی مناسب اجرا شود. رمز عبور، سطح دسترسی کاربران، محدود کردن فرمان‌های حساس و مدیریت شبکه از نکات مهم این بخش هستند.

شرایط محیطی و نصب

دمای محیط، رطوبت، گردوغبار، لرزش و احتمال تماس با آب باید پیش از انتخاب بررسی شوند. اگر HMI روی درِ تابلو نصب می‌شود، درجه حفاظت پنل جلو، کیفیت آب‌بندی و ابعاد برش تابلو اهمیت دارد.

برای محیط‌های دارای آلودگی، رطوبت یا شست‌وشو، فقط عبارت IP65 کافی نیست. شرایط اعلام‌شده در دفترچه مدل، نحوه نصب و وضعیت سایر قسمت‌های دستگاه نیز باید بررسی شود.

نصب و راه‌اندازی HMI اینوت

پیش از برش درِ تابلو، نقشه ابعادی مدل انتخاب‌شده را بررسی کنید. مدل‌هایی با اندازه نمایشگر یکسان ممکن است ابعاد خارجی یا اندازه برش متفاوتی داشته باشند. بست‌های نصب باید به‌صورت یکنواخت محکم شوند تا پنل بدون تاب‌خوردگی در جای خود قرار گیرد.

ولتاژ و مشخصات منبع تغذیه باید دقیقاً با پلاک و دفترچه همان مدل مطابقت داشته باشد. استفاده از منبع تغذیه صنعتی مناسب و اجرای اتصال زمین، به پایداری سیستم کمک می‌کند. سیم‌کشی نیز باید در حالت بی‌برق و توسط فرد دارای صلاحیت انجام شود.

کابل‌های ارتباطی را از کابل‌های قدرت، خروجی اینورتر و مسیرهای دارای نویز فاصله دهید. برای شبکه‌های سریال، نوع کابل، شیلد، آرایش سیم‌کشی و مقاومت انتهایی باید مطابق ساختار شبکه و راهنمای تجهیزات انتخاب شود.

پس از نصب نرم‌افزار مناسب، ابتدا تنظیمات مدل HMI و ارتباط با PLC تعریف می‌شود. سپس صفحات، تگ‌ها، کلیدهای فرمان، آلارم‌ها و سطح دسترسی کاربران ساخته می‌شوند. پروژه بهتر است پیش از بهره‌برداری نهایی با شبیه‌سازی و آزمایش عملی کنترل شود.

در مرحله تست، فقط نمایش متغیرها را بررسی نکنید. عملکرد کلیدها، محدوده ورود اعداد، قطع ارتباط، بازیابی پس از قطع برق، پیام‌های خطا و سطح دسترسی کاربران نیز باید آزمایش شود.

تجهیزات جانبی HMI اینوت

تجهیزات جانبی موردنیاز به مدل HMI و ساختار پروژه بستگی دارند. منبع تغذیه صنعتی، کابل برنامه‌ریزی، کابل ارتباطی PLC، کابل Ethernet، حافظه USB و تجهیزات شبکه از متعلقات متداول یک پروژه HMI هستند.

برای مدل‌های سازگار VS-Q، ماژول‌های Wi-Fi یا 4G نیز می‌توانند در فهرست تجهیزات جانبی قرار گیرند. این ماژول‌ها باید با کد HMI و نوع شبکه محل نصب سازگار باشند.

سوئیچ شبکه صنعتی، کانکتور استاندارد، ترمینال، محافظ تغذیه و تجهیزات کاهش نویز نیز ممکن است موردنیاز باشند. کابل ارتباطی صفحه‌نمایش معمولاً باید براساس تجهیز مقصد و نوع پورت انتخاب شود؛ بنابراین خرید کابل بدون بررسی نقشه پایه‌ها توصیه نمی‌شود.

عوامل مؤثر بر قیمت HMI اینوت

قیمت HMI اینوت به سری، کد کامل مدل، اندازه صفحه، رزولوشن، توان پردازش و تعداد پورت‌ها بستگی دارد. وجود Ethernet، امکانات IoT، حافظه بیشتر یا قابلیت‌های نرم‌افزاری گسترده‌تر نیز می‌تواند قیمت نهایی را تغییر دهد.

تجهیزات جانبی موردنیاز باید در هزینه کل پروژه دیده شوند. ممکن است قیمت خود پنل مناسب باشد، اما تهیه کابل اختصاصی، ماژول ارتباطی، منبع تغذیه یا تجهیزات شبکه هزینه نهایی را افزایش دهد.

موجودی بازار، شرایط واردات و نرخ ارز نیز بر قیمت روز HMI اینوت اثر می‌گذارند. به همین دلیل، درج یک قیمت ثابت برای تمام مدل‌ها امکان‌پذیر نیست. برای استعلام دقیق باید کد کامل محصول و تعداد موردنیاز مشخص شود.

قیمت و خرید HMI اینوت

برای خرید HMI اینوت ابتدا مدل PLC، نوع ارتباط، اندازه صفحه، تعداد پورت‌ها و امکانات نرم‌افزاری موردنیاز را مشخص کنید. اگر پروژه قدیمی است، کد کامل HMI قبلی و فایل برنامه نیز در انتخاب جایگزین اهمیت دارند.

در زمان بررسی فروش HMI اینوت، فقط نام سری را ملاک قرار ندهید. دو مدل از یک سری می‌توانند از نظر Ethernet، تعداد پورت، وضوح نمایشگر یا قابلیت توسعه IoT متفاوت باشند. تطبیق کد کامل محصول با دیتاشیت، احتمال انتخاب اشتباه را کاهش می‌دهد.

اگر مدل مشخصی در دسترس نباشد، جایگزین باید از نظر ابعاد برش تابلو، ولتاژ تغذیه، پروتکل، پورت‌ها و نرم‌افزار بررسی شود. انتقال مستقیم پروژه میان دو سری همیشه امکان‌پذیر نیست و ممکن است به تبدیل یا بازطراحی بخشی از برنامه نیاز داشته باشد.

در جمع‌بندی، HMI اینوت گزینه‌ای برای نمایش و کنترل فرایندهای صنعتی، مدیریت آلارم‌ها و برقراری ارتباط با تجهیزات اتوماسیون است. انتخاب صحیح آن باید بر پایه مشخصات فنی پروژه انجام شود، نه فقط اندازه صفحه یا قیمت. بررسی دقیق سری، کد محصول و پروتکل ارتباطی، خرید HMI اینوت را مطمئن‌تر می‌کند.

برای راهنمای خرید و دریافت قیمت HMI اینوت با شماره 03191091031 تماس بگیرید.
