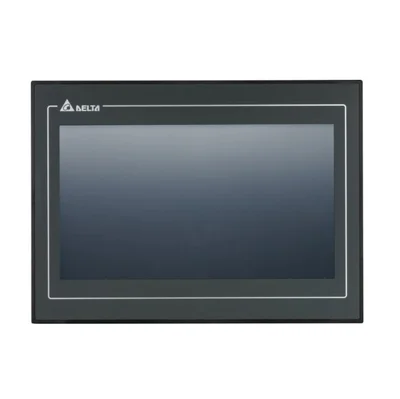

HMI دلتا DOP-H یکی از خانواده‌های پنل اپراتوری دستی Delta است که برای ارتباط مستقیم اپراتور با ماشین، کنترلر و تجهیزات اتوماسیون طراحی شده است. برخلاف HMIهای ثابت که روی درب تابلو یا بدنه ماشین نصب می‌شوند، ساختار Handheld در این سری آزادی بیشتری برای حرکت اپراتور در اطراف دستگاه ایجاد می‌کند.
این ویژگی در زمان راه‌اندازی ماشین، تنظیم موقعیت محورها، تست تجهیزات، تعمیرات و عملیات Teach اهمیت زیادی دارد. اپراتور می‌تواند هم‌زمان وضعیت دستگاه را مشاهده کند و در فاصله مناسب نسبت به بخش مکانیکی یا محور موردنظر قرار بگیرد.
خانواده DOP-H از محصولات نسل قدیمی HMI دلتا است و مدل DOP-H07 طبق اطلاعات رسمی Delta با نسل جدیدتر DOP-107H جایگزین شده است. با این حال، در بسیاری از ماشین‌آلات موجود هنوز پنل‌های DOP-H فعال هستند و برای تعمیر، جایگزینی یا نگهداری آن‌ها ممکن است به همان مدل یا تجهیزات سازگار نیاز باشد.
HMI دلتا DOP-H چیست؟
DOP مخفف Delta Operation Panel است و حرف H در این خانواده به ساختار Handheld یا دستی پنل اشاره دارد. این نوع HMI برای کاربردهایی مناسب است که اپراتور باید هنگام کنترل یا تنظیم دستگاه بتواند پنل را همراه خود جابه‌جا کند.
صفحه لمسی، کلیدهای فیزیکی عملکرد، کلید توقف اضطراری و تجهیزات کنترلی تعبیه‌شده روی بدنه باعث می‌شوند DOP-H فقط یک نمایشگر ساده نباشد. این ساختار برای ماشین‌سازانی که به یک رابط اپراتوری قابل حمل نیاز دارند، کاربرد ویژه‌ای دارد.
ساختار دستی
مناسب برای کنترل و تنظیم دستگاه در نقاط مختلف اطراف ماشین.
صفحه لمسی 7 اینچ
نمایش اطلاعات فرایند، فرمان‌ها، آلارم‌ها و صفحات کنترلی.
تجهیزات اپراتوری
کلیدهای عملکردی، Emergency Stop و امکانات کنترلی متناسب با مدل.
مشخصات HMI دلتا DOP-H
مشخصات دقیق باید بر اساس کد کامل هر پنل بررسی شود. با این حال، کاتالوگ رسمی Delta برای خانواده DOP-H07 مشخصات پایه مشترکی مانند نمایشگر 7 اینچ Wide Screen TFT LCD، وضوح 800×480 پیکسل و نمایش 65,536 رنگ را ثبت کرده است.
| مشخصه |
اطلاعات سری DOP-H07 |
نکته انتخاب |
| نمایشگر |
7 اینچ Wide Screen TFT LCD |
ابعاد و نوع پنل جایگزین با ماشین بررسی شود. |
| رزولوشن |
800×480 پیکسل |
در انتقال پروژه به پنل جدید اهمیت دارد. |
| رنگ نمایشگر |
65,536 رنگ |
برای صفحات گرافیکی و مانیتورینگ مناسب است. |
| تغذیه |
24VDC با محدوده اعلام‌شده ±15% |
منبع تغذیه ایزوله و سیم‌بندی صحیح بررسی شود. |
| کلیدهای عملکردی |
15 کلید |
برای فرمان‌های سریع اپراتوری کاربرد دارند. |
| رابط ذخیره‌سازی |
SD با پشتیبانی از SDHC |
برای انتقال و نگهداری اطلاعات بر اساس پروژه استفاده می‌شود. |
| USB |
USB Client 2.0 |
برای برنامه‌ریزی و ارتباط با رایانه قابل استفاده است. |
| درجه حفاظت پنل |
IP55 |
شرایط محیط واقعی دستگاه باید جداگانه بررسی شود. |
مدل‌ها و انواع DOP-H دلتا
Delta خانواده DOP-H07 را در چند کد مختلف عرضه کرده است. تفاوت کدها می‌تواند به نوع ارتباط، تجهیزات کنترلی روی پنل و طول کابل مربوط باشد؛ بنابراین در زمان جایگزینی نباید فقط عبارت DOP-H07 ملاک قرار گیرد.
| گروه |
کدهای ثبت‌شده در کاتالوگ Delta |
ویژگی کلی |
| S Type |
DOP-H07S425 / DOP-H07S42A / DOP-H07S465 / DOP-H07S46A |
نسخه Standard خانواده DOP-H |
| E Type |
DOP-H07E425 / DOP-H07E42A / DOP-H07E465 / DOP-H07E46A |
نسخه مجهز به Ethernet |
در ساختار کدگذاری این خانواده، S به Standard Type و E به Ethernet Type اشاره می‌کند. همچنین در انتهای کد، عدد 5 نشان‌دهنده کابل 5m و حرف A نشان‌دهنده کابل 10m است.
بعضی مدل‌های این خانواده به Handwheel یا MPG مجهز هستند. به همین دلیل هنگام خرید جایگزین باید وجود یا نبود این بخش و همچنین نوع کلیدها با پنل اصلی مقایسه شود.
کاربرد HMI دلتا DOP-H
مهم‌ترین کاربرد DOP-H در ماشین‌هایی است که اپراتور هنگام تنظیم یا برنامه‌ریزی باید در نزدیکی بخش مکانیکی دستگاه حضور داشته باشد. پنل دستی در چنین شرایطی نسبت به یک HMI ثابت روی تابلو، آزادی عمل بیشتری ایجاد می‌کند.
- راه‌اندازی و تنظیم ماشین‌آلات اتوماسیون صنعتی
- Teach و تنظیم سیستم‌های رباتیک و محورهای حرکتی
- مانیتورینگ وضعیت ماشین در زمان سرویس و تعمیر
- اعمال فرمان‌های اپراتوری در فاصله نزدیک به تجهیزات
- تنظیم پارامترها و مشاهده آلارم‌ها و وضعیت‌های کنترلی
- کار با سیستم‌های Servo و Motion در پروژه‌های متناسب با طراحی ماشین
مزایای استفاده از DOP-H
آزادی حرکت اپراتور
پنل روی درب تابلو ثابت نیست و اپراتور می‌تواند هنگام تنظیم دستگاه در موقعیت مناسب قرار گیرد.
کلیدهای فیزیکی کاربردی
وجود کلیدهای عملکردی امکان اجرای برخی فرمان‌ها را بدون وابستگی کامل به صفحه لمسی فراهم می‌کند.
Emergency Stop
این خانواده برای کاربردهای صنعتی به کلید توقف اضطراری روی خود پنل مجهز شده است.
گزینه‌های ارتباطی مختلف
بسته به مدل، امکانات ارتباط سریال یا Ethernet برای اتصال به تجهیزات کنترلی در دسترس است.
ارتباط DOP-H با PLC، سروو و تجهیزات اتوماسیون
یک HMI برای کارکرد مستقل طراحی نشده و باید با کنترلر یا تجهیزات اتوماسیون پروژه ارتباط داشته باشد. در DOP-H نیز نوع پورت و پروتکل مورد استفاده باید مطابق PLC، Servo Drive، Inverter یا کنترلر ماشین انتخاب شود.
Delta در خانواده HMI خود امکان ارتباط با تجهیزات اتوماسیون را از طریق درایورهای نرم‌افزاری و پروتکل‌های صنعتی فراهم کرده است. در پروژه جایگزینی، آدرس‌ها، تنظیمات Communication، Baud Rate، نوع شبکه و ساختار برنامه قبلی باید پیش از تعویض پنل ثبت و بررسی شوند.
نرم‌افزار HMI دلتا DOP-H
پروژه‌های نسل DOP-H با نرم‌افزارهای خانواده DOPSoft دلتا مدیریت شده‌اند. محیط نرم‌افزار برای طراحی صفحات گرافیکی، تعریف کلیدها، نمایش مقادیر، تنظیم آلارم‌ها و ایجاد ارتباط با کنترلر استفاده می‌شود.
یکی از نکات مهم برای ماشین‌هایی که هنوز از DOP-H استفاده می‌کنند، نگهداری نسخه سالم فایل پروژه است. Delta در مستندات DOPSoft امکان باز کردن پروژه‌های DOP-H و تبدیل آن‌ها برای خانواده جدیدتر DOP-107H را نیز در نظر گرفته است؛ با این حال پس از تبدیل، پروژه باید از نظر ارتباطات، صفحات و عملکرد کلیدها بررسی شود.
راهنمای انتخاب HMI دلتا DOP-H
برای انتخاب HMI دلتا DOP-H، مخصوصاً زمانی که هدف تعویض پنل یک ماشین موجود است، تطابق کد کامل اهمیت زیادی دارد. خرید پنلی که فقط از نظر ظاهر مشابه باشد ممکن است به دلیل تفاوت در ارتباطات، کابل، تجهیزات کنترلی یا پروژه قابل استفاده نباشد.
- کد کامل پنل: مدل روی پلاک محصول را به‌صورت کامل ثبت کنید.
- نوع S یا E: مشخص کنید پروژه به Standard Type یا Ethernet Type نیاز دارد.
- طول کابل: مدل‌های 5m و 10m را مطابق ماشین انتخاب کنید.
- Handwheel: اگر ماشین از MPG استفاده می‌کند، وجود این بخش در مدل جایگزین بررسی شود.
- فایل پروژه: قبل از تعویض پنل، از وجود فایل برنامه و نسخه نرم‌افزار اطمینان حاصل کنید.
- ارتباط با کنترلر: PLC، Servo یا Drive متصل به HMI و تنظیمات شبکه آن مشخص شود.
- جایگزین جدید: اگر DOP-H قدیمی در دسترس نیست، امکان مهاجرت به DOP-107H بررسی شود.
نصب و راه‌اندازی DOP-H
نصب DOP-H باید بر اساس دستورالعمل سازنده، نقشه سیم‌بندی ماشین و الزامات ایمنی انجام شود. به دلیل دستی بودن پنل، کابل ارتباطی و کابل تغذیه در معرض حرکت مداوم هستند و مسیر عبور آن‌ها باید به شکلی انتخاب شود که تحت کشش، پیچش شدید یا تماس با بخش‌های متحرک قرار نگیرند.
تغذیه پنل باید با مشخصات مدل مطابقت داشته باشد و Grounding نیز طبق دستورالعمل سیستم انجام شود. همچنین عملکرد Emergency Stop و کلیدهای ایمنی نباید فقط از نظر ظاهری بررسی شود؛ مدار ایمنی کامل ماشین باید پس از نصب و پیش از تحویل دستگاه تست شود.
نکات مهم هنگام تعویض پنل قدیمی
- از برنامه HMI قبلی Backup تهیه شود.
- مدل کامل PLC یا کنترلر متصل ثبت شود.
- نوع و شماره پورت ارتباطی مشخص شود.
- تنظیمات ارتباطی قبل از باز کردن پنل یادداشت شوند.
- سیم‌بندی Emergency Stop و Enable Switch بررسی شود.
- پس از انتقال پروژه، تمامی کلیدها و صفحات عملیاتی تست شوند.
تجهیزات جانبی و موارد مرتبط با DOP-H
در پروژه‌های DOP-H، کابل اختصاصی پنل یکی از مهم‌ترین اجزای جانبی است. طول کابل باید متناسب با طراحی دستگاه انتخاب شود و در صورت تعویض پنل، نوع کانکتور و پین‌بندی کابل قبلی نیز بررسی شود.
کارت حافظه SD، تجهیزات ارتباطی، منبع تغذیه مناسب و متعلقات مکانیکی نگهدارنده پنل نیز ممکن است بر اساس ساختار ماشین مورد نیاز باشند. هنگام تعمیر یک سیستم قدیمی بهتر است همه اجزای مرتبط با HMI بررسی شوند تا خرابی کابل یا منبع تغذیه با خرابی خود پنل اشتباه گرفته نشود.
جایگزینی DOP-H با DOP-107H
طبق اطلاعات رسمی Delta، DOP-H07 با خانواده DOP-107H جایگزین شده است. بنابراین اگر هدف خرید برای یک ماشین قدیمی باشد، در کنار جست‌وجوی کد اصلی DOP-H بهتر است امکان استفاده از DOP-107H نیز بررسی شود.
جایگزینی به معنی اتصال مستقیم و بدون بررسی نیست. پروژه نرم‌افزاری، نوع ارتباط، کلیدهای فیزیکی، سیم‌بندی مدار ایمنی، Handwheel و کابل باید با مدل جدید تطبیق داده شوند.
نکته:
اگر هدف شما تعمیر یک ماشین موجود است، ارسال عکس پلاک HMI، کد کامل مدل و اطلاعات PLC متصل به آن می‌تواند انتخاب پنل جایگزین را دقیق‌تر کند.
قیمت HMI دلتا DOP-H
قیمت HMI دلتا DOP-H به کد دقیق محصول، نوع ارتباط، تجهیزات روی پنل، طول کابل و وضعیت موجودی بستگی دارد. از آنجا که DOP-H نسل قدیمی این خانواده است، قیمت آن را نمی‌توان فقط با مقایسه یک HMI هفت اینچ معمولی تعیین کرد.
هنگام استعلام قیمت DOP-H بهتر است کد کامل روی پلاک ارسال شود. اگر مدل اصلی در دسترس نباشد، هزینه و شرایط مهاجرت به DOP-107H نیز باید در تصمیم خرید در نظر گرفته شود.
خرید HMI دلتا DOP-H
در خرید HMI دلتا DOP-H، تطابق دقیق با ماشین مهم‌تر از انتخاب صرفاً بر اساس اندازه صفحه است. نوع S یا E، وجود Handwheel، طول کابل، نوع پروژه و کنترلر متصل باید پیش از سفارش مشخص شوند.
اگر پنل برای جایگزینی دستگاهی است که سال‌ها در خط تولید کار کرده، بهتر است پیش از خرید وضعیت برنامه HMI و امکان تهیه Backup نیز بررسی شود. این کار ریسک توقف طولانی ماشین پس از تعویض سخت‌افزار را کاهش می‌دهد.
سوالات متداول HMI دلتا DOP-H
HMI دلتا DOP-H چه نوع پنلی است؟
DOP-H یک HMI دستی یا Handheld است که برای کنترل، مانیتورینگ و تنظیم ماشین‌آلات از فاصله نزدیک طراحی شده است.
اندازه نمایشگر DOP-H07 چقدر است؟
طبق کاتالوگ Delta، خانواده DOP-H07 دارای نمایشگر 7 اینچ Wide Screen TFT LCD با رزولوشن 800×480 پیکسل است.
تفاوت مدل‌های S و E در DOP-H چیست؟
در نام‌گذاری Delta، مدل‌های S به Standard Type و مدل‌های E به Ethernet Type مربوط هستند. برای جایگزینی باید نوع مدل قبلی دقیق بررسی شود.
آیا DOP-H هنوز محصول اصلی فعلی Delta است؟
خیر. Delta مدل DOP-H07 را در فهرست محصولات Discontinued قرار داده و DOP-107H را به‌عنوان جایگزین معرفی کرده است.
آیا می‌توان پروژه DOP-H را به DOP-107H منتقل کرد؟
مستندات DOPSoft دلتا امکان باز کردن پروژه‌های DOP-H و تبدیل آن‌ها برای مدل‌های DOP-107H را ذکر می‌کند. پس از تبدیل باید صفحات، ارتباطات و عملکرد کلیدها روی سخت‌افزار جدید بررسی شوند.
برای استعلام قیمت DOP-H چه اطلاعاتی لازم است؟
بهتر است کد کامل مدل، عکس پلاک محصول، نوع PLC یا کنترلر متصل و در صورت امکان مشخصات کابل ارسال شود تا مدل مناسب دقیق‌تر بررسی شود.
خرید و استعلام قیمت HMI دلتا DOP-H
برای انتخاب HMI دلتا DOP-H، کد کامل پنل، نوع ارتباط، طول کابل و شرایط ماشین را بررسی کنید. در پروژه‌های قدیمی، امکان جایگزینی DOP-H با DOP-107H نیز باید با توجه به سخت‌افزار و فایل برنامه ارزیابی شود.
