PLC دلتا سری S

PLC دلتا S یا Delta DVP-S Series به گروهی از PLCهای باریک خانواده DVP گفته می‌شود که برای کنترل ماشین‌آلات و تجهیزات اتوماسیون صنعتی کاربرد دارند. Delta Electronics این محصولات را در گروه DVP Series Slim CPU قرار داده است و مدل‌های مختلفی با سطح امکانات متفاوت ارائه می‌کند.

این خانواده شامل CPUهایی مانند DVP-SS2، DVP-SA2، DVP-SX2، DVP-SV2، DVP-SE و نسل‌های جدیدتر DVP-SV3، DVP-SX3 و DVP-SE2 است. مدل DVP-SX نیز همچنان در فهرست محصولات Slim شرکت دلتا دیده می‌شود.

ویژگی اصلی این گروه، طراحی باریک و امکان استفاده در تابلوهایی با فضای محدود است. بااین‌حال، همه مدل‌های سری S مشخصات یکسانی ندارند. امکانات پردازشی، تعداد I/O، ورودی و خروجی آنالوگ و پورت‌های ارتباطی باید برای هر CPU به‌صورت جداگانه بررسی شوند.

PLC دلتا S چیست؟

PLC یا Programmable Logic Controller یک کنترلر قابل برنامه‌ریزی برای اجرای منطق کنترلی ماشین است. PLC وضعیت ورودی‌ها را دریافت می‌کند، برنامه نوشته‌شده را اجرا می‌کند و سپس خروجی‌های مناسب را فعال یا غیرفعال می‌کند.

در خانواده PLC دلتا S این عملکرد در بدنه‌ای باریک‌تر از بسیاری از PLCهای استاندارد DVP ارائه شده است. به همین دلیل، این خانواده برای تابلوهای کوچک، ماشین‌آلات مستقل و سیستم‌هایی که به توسعه مرحله‌ای نیاز دارند، گزینه قابل بررسی است.

دلتا خانواده DVP را برای کاربردهای متنوع اتوماسیون صنعتی معرفی می‌کند. این PLCها می‌توانند در یک سیستم اتوماسیون با تجهیزاتی مانند HMI، اینورتر، سروو و کنترلر دما ارتباط داشته باشند.

کاربرد PLC دلتا S

کاربرد PLC دلتا S به مدل CPU و تجهیزات جانبی متصل به آن بستگی دارد. این کنترلرها در ماشین‌آلات بسته‌بندی، سیستم‌های انتقال، تجهیزات مونتاژ، ماشین‌های تولیدی و کنترل فرآیندهای ترتیبی قابل استفاده هستند.

ورودی‌های دیجیتال می‌توانند سیگنال سنسورها، شستی‌ها و لیمیت سوئیچ‌ها را دریافت کنند. خروجی‌های PLC نیز برای فرمان به رله، کنتاکتور، شیر برقی و سایر بخش‌های مدار فرمان استفاده می‌شوند.

در پروژه‌هایی که اندازه‌گیری یا کنترل سیگنال آنالوگ لازم است، سری‌هایی مانند SX2 و SX3 اهمیت بیشتری پیدا می‌کنند. این مدل‌ها بخشی از ورودی و خروجی آنالوگ را داخل CPU در اختیار کاربر قرار می‌دهند.

برای کاربردهای شبکه‌ای نیز باید مدل دارای امکانات ارتباطی مناسب انتخاب شود. وجود Ethernet، RS-485، CAN یا سایر رابط‌ها را نباید بدون بررسی کد دقیق CPU به تمام سری S نسبت داد.

مزایای PLC دلتا S

یکی از مزیت‌های اصلی PLC سری S دلتا، ساختار Slim آن است. این طراحی امکان استفاده بهتر از فضای ریل DIN و کاهش عرض بخش کنترل در تابلو را فراهم می‌کند.

مزیت دیگر، تنوع CPUها است. کاربر می‌تواند از مدل‌های ساده‌تر مانند SS2 تا مدل‌های پیشرفته‌تر مانند SV3 و SX3 انتخاب کند.

وجود مدل‌های رله‌ای و ترانزیستوری نیز دامنه انتخاب را افزایش می‌دهد. در کاتالوگ رسمی، مدل‌هایی با خروجی Relay، Transistor NPN و Transistor PNP برای تعدادی از سری‌های DVP-S ارائه شده‌اند.

قابلیت توسعه با ماژول‌های دیجیتال، آنالوگ، دما و ارتباطی نیز مزیت دیگری است. سازگاری هر ماژول باید با جدول رسمی همان CPU بررسی شود.

انواع PLC دلتا S

انواع PLC دلتا S از نظر امکانات داخلی و سطح کاربرد تفاوت قابل توجهی دارند. انتخاب میان آن‌ها باید براساس نیاز واقعی پروژه انجام شود، نه فقط نام سری یا تعداد ورودی و خروجی.

PLC دلتا DVP-SS2

DVP-SS2 به‌عنوان Standard Slim PLC در کاتالوگ دلتا معرفی شده است. این سری برای پروژه‌هایی مناسب است که به کنترل دیجیتال عمومی و ساختار ساده نیاز دارند.

مدل DVP14SS211R دارای 8 ورودی و 6 خروجی رله‌ای است. نسخه DVP14SS211T نیز همین تعداد I/O را با خروجی ترانزیستوری NPN ارائه می‌کند.

مدل‌های 28 نقطه‌ای SS2 نیز عرضه شده‌اند. DVP28SS211R دارای 16 ورودی و 12 خروجی رله‌ای است و نسخه‌های ترانزیستوری نیز در این خانواده وجود دارند. تغذیه CPUهای فهرست‌شده SS2 برابر 24VDC است.

PLC دلتا DVP-SA2

DVP-SA2 در اسناد دلتا با عنوان Advanced Slim PLC معرفی شده است. این سری نسبت به SS2 برای پروژه‌هایی با نیازهای کنترلی بیشتر قابل بررسی است.

در کاتالوگ دلتا، مدل‌های 12 و 28 نقطه‌ای برای SA2 دیده می‌شوند. نمونه‌هایی با خروجی Relay، Transistor NPN و Transistor PNP نیز برای این سری عرضه شده‌اند.

انتخاب SA2 باید با توجه به قابلیت توسعه و امکانات موردنیاز ماشین انجام شود. برای پروژه‌ای که ارتباط شبکه‌ای یا آنالوگ داخلی اهمیت بالایی دارد، مقایسه SA2 با SX و SE ضروری است.

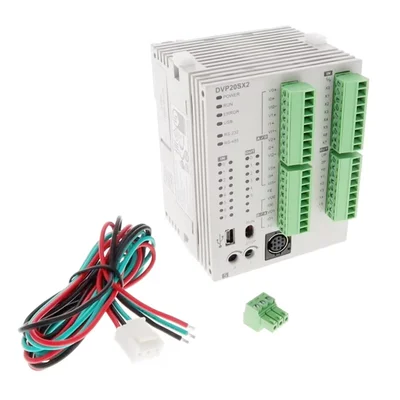

PLC دلتا DVP-SX2

DVP-SX2 یک Analog I/O Slim PLC است. این سری برای پروژه‌هایی طراحی شده که علاوه بر I/O دیجیتال، به ورودی و خروجی آنالوگ داخلی نیاز دارند.

مدل DVP20SX211R دارای 8 ورودی دیجیتال، 6 خروجی دیجیتال، 4 ورودی آنالوگ و 2 خروجی آنالوگ است. نسخه‌های NPN و PNP نیز با همین ساختار کلی I/O در کاتالوگ معرفی شده‌اند.

وجود آنالوگ داخلی می‌تواند در برخی پروژه‌ها نیاز به نصب ماژول جداگانه را کاهش دهد. بااین‌حال، محدوده سیگنال، رزولوشن و مشخصات کانال‌ها باید از دیتاشیت همان مدل بررسی شوند.

PLC دلتا DVP-SV2

DVP-SV2 یکی از CPUهای Slim خانواده DVP است. دلتا این سری را در گروه Functional Slim PLC فهرست کرده است.

مدل DVP28SV11R2 دارای 16 ورودی و 12 خروجی رله‌ای است. مدل‌های ترانزیستوری NPN و PNP نیز برای این ساختار ارائه شده‌اند.

در کاتالوگ رسمی، زمان اجرای دستور پایه برای SV2 برابر 0.24μs ذکر شده است. این ویژگی، SV2 را برای پروژه‌هایی که سرعت اجرای برنامه اهمیت بیشتری دارد، از مدل‌های پایه متمایز می‌کند.

PLC دلتا DVP-SE

DVP-SE یک PLC باریک با تمرکز بیشتر بر قابلیت‌های شبکه است. Delta این سری را Network Type Advanced Slim PLC معرفی کرده است.

یکی از تفاوت‌های مهم SE با برخی مدل‌های دیگر خانواده S، وجود قابلیت Ethernet داخلی در این خانواده است. در مستندات رسمی دلتا نیز DVP-SE در میان مدل‌های دارای پورت Ethernet داخلی ذکر شده است.

بنابراین، در پروژه‌هایی که اتصال PLC به شبکه Ethernet اهمیت دارد، سری SE می‌تواند در کنار مدل‌های جدیدتر بررسی شود. پروتکل و نحوه ارتباط باید با مستندات فنی پروژه تطبیق داده شوند.

PLC دلتا DVP-SE2

DVP-SE2 نسل دیگری از PLCهای Slim دلتا است که در فهرست فعلی محصولات شرکت قرار دارد. این سری به‌صورت مستقل از DVP-SE معرفی شده و باید با مستندات مربوط به SE2 انتخاب شود.

هنگام جایگزینی SE با SE2 نباید فقط شباهت نام دو سری مبنا قرار گیرد. سازگاری برنامه، ارتباطات، I/O و تجهیزات توسعه باید به‌صورت جداگانه بررسی شوند.

PLC دلتا DVP-SV3

DVP-SV3 یکی از نسل‌های جدیدتر CPUهای Slim سری DVP است. این سری در فهرست فعلی Delta قرار دارد و DIADesigner نیز از آن پشتیبانی می‌کند.

مدل DVP28SV311T دارای 16 ورودی و 12 خروجی است. این CPU با تغذیه 24VDC، یک پورت Ethernet، دو پورت RS-485، رابط USB و CAN و اسلات Micro SD معرفی شده است.

ظرفیت برنامه این مدل 64K steps اعلام شده است. نسخه‌های Relay و PNP نیز در خانواده SV3 وجود دارند.

این امکانات باعث می‌شوند SV3 برای پروژه‌هایی که ارتباطات و ظرفیت برنامه بیشتری نیاز دارند، نسبت به مدل‌های ساده‌تر خانواده S گزینه قابل بررسی باشد.

PLC دلتا DVP-SX3

DVP-SX3 نسل جدیدتر PLCهای Slim دارای I/O آنالوگ داخلی است. این سری مانند SV3 در فهرست CPUهای فعلی Delta قرار دارد.

مدل DVP20SX311T دارای 8 ورودی دیجیتال، 6 خروجی دیجیتال، 4 ورودی آنالوگ و 2 خروجی آنالوگ است. در مجموع 20 نقطه I/O داخلی در این مدل وجود دارد.

این CPU همچنین با یک Ethernet، دو RS-485، رابط USB و CAN و Micro SD معرفی شده است. ظرفیت برنامه آن نیز 64K steps است.

برای پروژه‌هایی که هم به ارتباطات جدیدتر و هم ورودی و خروجی آنالوگ داخلی نیاز دارند، SX3 یکی از مدل‌هایی است که باید در راهنمای انتخاب PLC دلتا S بررسی شود.

راهنمای انتخاب PLC دلتا S

اولین مرحله در انتخاب PLC، تهیه لیست کامل ورودی و خروجی‌ها است. تعداد سنسورها، شستی‌ها، خروجی‌های فرمان و نقاط رزرو باید مشخص شوند.

پس از آن نوع هر سیگنال را تعیین کنید. مشخص کنید پروژه فقط I/O دیجیتال دارد یا به ورودی و خروجی آنالوگ نیز نیاز خواهد داشت.

انتخاب براساس تعداد I/O

تعداد ورودی و خروجی باید با ظرفیت CPU و ماژول‌های توسعه هماهنگ باشد. استفاده از تمام نقاط CPU بدون درنظرگرفتن رزرو آینده، توسعه ماشین را دشوار می‌کند.

برای ماشین‌های کوچک ممکن است SS2 کافی باشد. در سیستم‌هایی با تعداد I/O بالاتر یا امکانات بیشتر، سری‌هایی مانند SA2، SV2 یا نسل‌های جدیدتر باید بررسی شوند.

انتخاب براساس آنالوگ

اگر سنسور فشار، ترانسمیتر، کنترل سرعت یا سایر سیگنال‌های آنالوگ در پروژه وجود دارد، تعداد AI و AO را مشخص کنید. در این شرایط سری‌های SX2 و SX3 به دلیل داشتن آنالوگ داخلی اهمیت بیشتری دارند.

اگر CPU انتخابی آنالوگ داخلی کافی نداشته باشد، می‌توان از ماژول‌های توسعه سازگار استفاده کرد. دلتا برای DVP-S ماژول‌های AD، DA، XA، PT، TC و سایر مدل‌های تخصصی ارائه می‌کند.

انتخاب نوع خروجی

در زمان خرید PLC دلتا S باید خروجی Relay یا Transistor نیز بررسی شود. خروجی رله‌ای و ترانزیستوری کاربرد و محدودیت‌های متفاوتی دارند.

اگر خروجی پالس سریع یا کنترل خاصی نیاز دارید، انتخاب CPU ترانزیستوری اهمیت بیشتری پیدا می‌کند. نوع NPN یا PNP نیز باید با ساختار الکتریکی تجهیزات پروژه هماهنگ باشد.

انتخاب براساس ارتباطات

پیش از خرید، مشخص کنید PLC باید با چه تجهیزاتی ارتباط برقرار کند. HMI، اینورتر، سروو، سیستم مانیتورینگ و سایر PLCها ممکن است بخشی از شبکه باشند.

در برخی مدل‌های قدیمی‌تر S برای Ethernet به ماژول ارتباطی نیاز است. برای مثال، مستند رسمی Delta برای SA2، SS2 و SX2 به استفاده از DVPEN01 در کاربردهای Ethernet اشاره می‌کند.

در مقابل، مدل‌های جدیدتری مانند SV3 و SX3 دارای Ethernet داخلی هستند. بنابراین نوع شبکه می‌تواند نقش مهمی در انتخاب بین نسل‌های مختلف PLC دلتا S داشته باشد.

نرم‌افزار برنامه‌نویسی PLC دلتا S

Delta برای PLCهای خود نرم‌افزارهای ISPSoft و DIADesigner را ارائه می‌کند. پشتیبانی دقیق نرم‌افزار و زبان‌های برنامه‌نویسی به سری PLC بستگی دارد.

طبق اطلاعات رسمی دلتا، DIADesigner از DVP-SV3 و DVP-SX3 پشتیبانی می‌کند. برای این سری‌ها زبان‌های LD، ST و SFC در اطلاعات رسمی سازنده ذکر شده‌اند.

برای PLCهای قدیمی‌تر باید نرم‌افزار و نسخه سازگار با همان CPU انتخاب شود. در زمان تعویض PLC یک ماشین موجود، فایل اصلی برنامه و تنظیمات ارتباطی نیز باید پیش از هر تغییر بررسی شوند.

نصب PLC دلتا S

PLC باید داخل تابلو و مطابق دستورالعمل نصب همان سری نصب شود. ولتاژ تغذیه، نوع ترمینال، نحوه ارت و سیم‌بندی I/O باید با نقشه و دیتاشیت تطبیق داده شوند.

بسیاری از CPUهای DVP-S فهرست‌شده با تغذیه 24VDC کار می‌کنند. بااین‌حال، ولتاژ تغذیه هر کد باید قبل از اتصال برق روی پلاک و مستندات همان محصول کنترل شود.

کابل‌های قدرت و خروجی اینورتر بهتر است از کابل‌های سیگنال PLC جدا شوند. در سیم‌بندی آنالوگ نیز شیلد، ارت و مسیر کابل اهمیت بیشتری پیدا می‌کنند.

تست قبل از راه‌اندازی

پس از سیم‌بندی، ورودی‌ها و خروجی‌ها را با نقشه برق تطبیق دهید. قبل از اجرای کامل برنامه، عملکرد هر فرمان و اینترلاک به‌صورت مرحله‌ای بررسی شود.

تست توقف اضطراری و مدارهای ایمنی نیز باید مطابق طراحی ایمنی ماشین انجام شود. PLC استاندارد نباید بدون بررسی الزامات ایمنی جایگزین تجهیزات ایمنی موردنیاز پروژه شود.

تجهیزات جانبی PLC دلتا S

ماژول‌های توسعه بخش مهمی از خانواده DVP-S هستند. Delta برای این خانواده ماژول‌های دیجیتال، آنالوگ، دما، شمارنده پرسرعت، موقعیت‌یابی و شبکه ارائه می‌کند.

ماژول‌های AD برای تبدیل آنالوگ به دیجیتال و DA برای تبدیل دیجیتال به آنالوگ استفاده می‌شوند. ماژول‌های XA نیز ترکیبی از ورودی و خروجی آنالوگ را ارائه می‌کنند.

برای اندازه‌گیری دما، خانواده‌های PT و TC در سبد ماژول‌های DVP دیده می‌شوند. انتخاب ماژول باید براساس نوع سنسور، CPU و ساختار پروژه انجام شود.

تجهیزاتی مانند HMI دلتا، منبع تغذیه 24VDC، رله واسط، تجهیزات حفاظتی و تجهیزات شبکه نیز می‌توانند در کنار PLC استفاده شوند. نیاز به هرکدام به معماری تابلو بستگی دارد.

مشخصات PLC دلتا S

برای بررسی مشخصات PLC دلتا S باید کد کامل CPU مشخص باشد. نام عمومی سری S برای تعیین تعداد I/O یا امکانات ارتباطی کافی نیست.

برای مثال، SS2 یک PLC استاندارد Slim است، درحالی‌که SX2 آنالوگ داخلی دارد. SE برای کاربرد شبکه‌ای طراحی شده و SV3 و SX3 نسل جدیدتری با امکانات ارتباطی گسترده‌تر هستند.

نوع خروجی نیز از روی کد سفارش اهمیت زیادی دارد. در محصولات DVP-S نسخه‌های Relay، NPN و PNP وجود دارند و هرکدام باید متناسب با مدار فرمان انتخاب شوند.

قیمت PLC دلتا S

قیمت PLC دلتا S به سری، مدل CPU، تعداد ورودی و خروجی و نوع خروجی بستگی دارد. وجود آنالوگ داخلی یا رابط‌های ارتباطی نیز می‌تواند تفاوت قابل توجهی بین مدل‌ها ایجاد کند.

برای مثال، مقایسه قیمت SS2 با SX3 بدون درنظرگرفتن امکانات آن‌ها مقایسه دقیقی نیست. یکی برای کاربردهای عمومی‌تر طراحی شده و دیگری امکانات آنالوگ و ارتباطی بیشتری در CPU ارائه می‌کند.

هزینه ماژول‌های توسعه را نیز باید در قیمت نهایی سیستم در نظر گرفت. گاهی انتخاب CPU با امکانات داخلی بیشتر می‌تواند تعداد ماژول‌های جانبی موردنیاز را کاهش دهد.

خرید و فروش PLC دلتا S

برای خرید PLC دلتا S ابتدا کد مناسب پروژه را مشخص کنید. تعداد I/O، آنالوگ، نوع خروجی، شبکه و قابلیت توسعه باید قبل از انتخاب نهایی تعیین شوند.

در زمان فروش PLC دلتا S نیز اعلام نام کامل مدل اهمیت زیادی دارد. عبارتی مانند «PLC دلتا سری S» برای استعلام دقیق کافی نیست.

بهتر است کدی مانند DVP14SS211R، DVP20SX211T یا DVP28SV311T در درخواست خرید اعلام شود. با این روش احتمال انتخاب مدل اشتباه کاهش پیدا می‌کند.

اگر پروژه جدید است، نسل‌های فعلی مانند SV3، SX3 و SE2 را نیز در کنار مدل‌های شناخته‌شده‌تر مقایسه کنید. انتخاب صرفاً براساس قیمت، بدون بررسی نیاز فنی پروژه، ممکن است هزینه تغییرات بعدی را افزایش دهد.

در نهایت، PLC دلتا S خانواده گسترده‌ای از کنترلرهای Slim شرکت Delta Electronics است. انتخاب درست میان SS2، SA2، SX2، SV2، SE، SE2، SV3 و SX3 باید براساس کاربرد، تعداد I/O، سیگنال‌های آنالوگ و ارتباطات صنعتی انجام شود.
