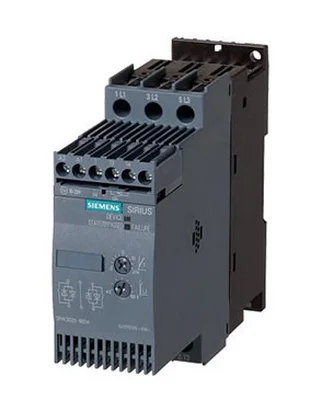

سافت استارتر زیمنس 3RW30

سافت استارتر زیمنس 3RW30 از سری راه‌اندازهای نرم SIRIUS 3RW شرکت Siemens است که برای راه‌اندازی ساده موتورهای سه‌فاز طراحی شده است. این خانواده در گروه Basic Performance قرار می‌گیرد و برای کاربردهایی مناسب است که موتور پس از راه‌اندازی با سرعت ثابت کار می‌کند و به امکانات پیشرفته‌ای مانند کنترل گشتاور، محدودسازی قابل تنظیم جریان یا حفاظت الکترونیکی داخلی موتور نیاز ندارد.

3RW30 با افزایش تدریجی ولتاژ موتور، فرایند شروع حرکت را نرم‌تر می‌کند. این کار می‌تواند جریان لحظه‌ای راه‌اندازی و ضربه گشتاوری واردشده به موتور، کوپلینگ، تسمه، گیربکس و سایر اجزای مکانیکی را کاهش دهد. به همین دلیل این سری در پروژه‌هایی که نیاز اصلی آن‌ها یک Soft Start ساده و اقتصادی است، قابل بررسی است.

براساس کاتالوگ رسمی Siemens IC 10، مدل‌های اصلی فعلی 3RW30 از 3.6 تا 106A را پوشش می‌دهند. توان متناظر موتور در 400V و دمای محیط 40°C از 1.5 تا 55kW اعلام شده است. محدوده ولتاژ عملیاتی این خانواده نیز 200 تا 480V AC است.

سافت استارتر زیمنس 3RW30 چیست؟

سافت استارتر Siemens SIRIUS 3RW30 یک راه‌انداز الکترونیکی برای موتورهای سه‌فاز است. این تجهیز در زمان شروع حرکت، ولتاژ موتور را از یک مقدار اولیه قابل تنظیم به‌صورت Ramp تا ولتاژ کامل شبکه افزایش می‌دهد.

Siemens برای 3RW30 از ساختار کنترل دو فاز استفاده کرده است. در این ساختار، فازهای L1 و L3 توسط تریستورهای آنتی‌پارالل کنترل می‌شوند و فاز دوم بدون کنترل الکترونیکی از داخل تجهیز عبور می‌کند. این روش باعث کاهش تعداد قطعات قدرت و کوچک‌تر شدن ابعاد دستگاه در مقایسه با ساختار سه‌فاز کنترل‌شده می‌شود.

فرایند راه‌اندازی براساس Voltage Ramp انجام می‌شود. ولتاژ ترمینال موتور از Starting Voltage تنظیم‌شده شروع می‌شود و طی Ramp Time مشخص به ولتاژ کامل شبکه می‌رسد. مقدار ولتاژ شروع روی گشتاور اولیه موتور اثر دارد و زمان Ramp نیز روی نحوه شتاب‌گیری موتور تأثیر می‌گذارد.

پس از پایان موفق راه‌اندازی، در مدل‌های اصلی فعلی 3RW30 کنتاکت بای‌پس داخلی تریستورها را پل می‌کند. این ساختار تلفات توان نیمه‌هادی‌ها و گرمای تولیدشده در زمان کار دائم موتور را کاهش می‌دهد.

مشخصات سافت استارتر زیمنس 3RW30

یکی از مهم‌ترین مشخصات سافت استارتر زیمنس 3RW30، تنوع جریان و توان آن است. Siemens این خانواده را در سایزهای مختلف برای موتورهای کوچک تا موتورهای متوسط ارائه کرده است.

در کاتالوگ رسمی، جریان‌های نامی اصلی این سری شامل 3.6، 6.5، 9، 12.5، 17.6، 25، 32، 38، 45، 63، 72، 80 و 106A هستند. توان متناظر در شبکه 400V به‌ترتیب از 1.5kW شروع شده و در مدل 106A به 55kW می‌رسد. این مقادیر برای شرایط تعریف‌شده توسط Siemens و دمای محیط 40°C اعلام شده‌اند.

برای مثال، کد 3RW3014-1BB04 دارای جریان نامی 6.5A و توان 3kW در 400V است. کد 3RW3018-2BB04 نیز 17.6A و 7.5kW در 400V را پوشش می‌دهد. در سمت بالاتر خانواده، مدل 3RW3047-1BB14 دارای جریان 106A و توان 55kW در 400V است.

محدوده ولتاژ

مدل‌های اصلی 3RW30 در محدوده 200 تا 480V AC برای مدار قدرت ارائه می‌شوند. فرکانس نامی سیستم نیز 50 تا 60Hz اعلام شده است.

توان قابل استفاده موتور با تغییر ولتاژ شبکه تغییر می‌کند. برای نمونه، مدل 3RW3046 در 230V برای موتور 22kW و در 400V برای موتور 45kW در شرایط استاندارد اعلام شده است. بنابراین انتخاب سافت استارتر فقط براساس توان موتور بدون توجه به ولتاژ شبکه صحیح نیست.

ولتاژ مدار فرمان

سافت استارترهای 3RW30 با گزینه‌های مختلف ولتاژ تغذیه مدار فرمان ارائه می‌شوند. در کدهای اصلی این خانواده، نسخه‌های 24V AC/DC و 110 تا 230V AC/DC وجود دارند.

این تفاوت در شماره فنی دستگاه مشخص می‌شود. بنابراین هنگام خرید یا جایگزینی 3RW30 باید علاوه بر جریان و توان، ولتاژ Control Supply نیز بررسی شود.

زمان Ramp و ولتاژ شروع

در سری 3RW30، Ramp-up Time از 0 تا 20s قابل تنظیم است. Starting Voltage نیز در محدوده 40 تا 100% تنظیم می‌شود. مقدار پیش‌فرض اعلام‌شده در Manual برای Ramp برابر 7.5s و برای Starting Voltage برابر 40% است.

تنظیم این دو پارامتر باید براساس رفتار واقعی بار انجام شود. اگر ولتاژ شروع بسیار کم باشد، موتور ممکن است شروع به حرکت نکند و فقط صدا تولید کند. اگر ولتاژ اولیه بیش از نیاز باشد، ضربه گشتاوری و جریان شروع افزایش پیدا می‌کند.

انواع و مدل‌های سافت استارتر زیمنس 3RW30

سری 3RW30 خود یک خانواده محصول است و به چند سایز و کد فنی تقسیم می‌شود. تفاوت میان مدل‌ها فقط در توان نیست و جریان، ابعاد، نوع ترمینال و ولتاژ فرمان نیز تغییر می‌کند.

سایز S00

مدل‌های 3RW3013 تا 3RW3018 در سایز S00 قرار دارند. جریان این گروه از 3.6 تا 17.6A است و توان موتور در 400V از 1.5 تا 7.5kW را پوشش می‌دهد.

برای مثال، 3RW3013 برای 3.6A و 1.5kW، مدل 3RW3016 برای 9A و 4kW و مدل 3RW3018 برای 17.6A و 7.5kW در 400V ارائه شده‌اند.

سایز S0

کدهای 3RW3026، 3RW3027 و 3RW3028 در سایز S0 قرار دارند. جریان‌های این گروه 25، 32 و 38A هستند و توان‌های متناظر در 400V به‌ترتیب 11، 15 و 18.5kW است.

سایز S2

مدل‌های 3RW3036، 3RW3037 و 3RW3038 در سایز S2 عرضه می‌شوند. جریان‌های نامی این گروه 45، 63 و 72A هستند و در 400V توان‌های 22، 30 و 37kW را پوشش می‌دهند.

سایز S3

بخش بالاتر خانواده شامل 3RW3046 و 3RW3047 است. این مدل‌ها به‌ترتیب دارای جریان نامی 80 و 106A و توان 45 و 55kW در 400V و دمای 40°C هستند.

کاربرد سافت استارتر زیمنس 3RW30

کاربرد سافت استارتر زیمنس 3RW30 بیشتر در بارهایی است که شرایط راه‌اندازی ساده دارند. Siemens این سری را به‌طور مشخص برای Simple Starting Conditions دسته‌بندی کرده است.

یکی از کاربردهای متداول، نوار نقاله است. در Manual رسمی Siemens برای Conveyor Belt یک تنظیم اولیه پیشنهادی با Starting Voltage برابر 70% و Ramp Time برابر 10s ارائه شده است. این اعداد فقط نقطه شروع تنظیم هستند و باید متناسب با بار واقعی اصلاح شوند.

برای Roller Conveyor نیز Siemens مقدار اولیه 60% و 10s را پیشنهاد کرده است. برای Pump و Hydraulic Pump، مقدار 40% و 10s به‌عنوان تنظیم اولیه معرفی شده است.

کمپرسور، فن کوچک و Agitator نیز در جدول راه‌اندازی اولیه 3RW30 آمده‌اند. برای این کاربردها Siemens نمونه‌هایی با Ramp Time تا 20s ارائه کرده است. این مقادیر جایگزین انتخاب مهندسی و تست راه‌اندازی دستگاه نیستند.

مزایای سافت استارتر Siemens 3RW30

سادگی یکی از مزایای اصلی 3RW30 است. این سری برای پروژه‌هایی طراحی شده که نیازی به امکانات پیچیده ندارند و یک راه‌اندازی نرم قابل تنظیم کافی است.

ابعاد جمع‌وجور نیز از نقاط قوت خانواده Basic Performance محسوب می‌شود. Siemens سری‌های 3RW30، 3RW40 و 3RW50 را به دلیل طراحی Compact برای کاربردهای استاندارد معرفی می‌کند.

وجود بای‌پس داخلی در مدل‌های اصلی فعلی 3RW30 مزیت دیگری است. پس از کامل شدن راه‌اندازی، کنتاکت‌های بای‌پس مسیر تریستورها را پل می‌کنند و باعث کاهش تلفات حرارتی در کار دائم می‌شوند.

تنظیم ساده نیز از ویژگی‌های این محصول است. اپراتور می‌تواند Starting Voltage و Ramp Time را از طریق کنترل‌های دستگاه تنظیم کند و رفتار راه‌اندازی را متناسب با موتور و بار اصلاح کند.

محدودیت‌های سافت استارتر 3RW30

در کنار مزایا، محدودیت‌های این سری نیز باید هنگام انتخاب در نظر گرفته شوند. 3RW30 برای کاربردهای ساده طراحی شده و تمام قابلیت‌های سری‌های بالاتر SIRIUS را ندارد.

طبق دیتاشیت رسمی مدل‌های فعلی 3RW30، Motor Overload Protection داخل دستگاه وجود ندارد. همچنین Adjustable Current Limitation، Thermistor Motor Protection Evaluation و Inside-Delta Connection در این سری ارائه نشده‌اند.

این موضوع به معنی عدم امکان حفاظت موتور نیست، بلکه حفاظت باید با تجهیزات مناسب دیگری در فیدر موتور تأمین شود. نوع تجهیزات حفاظتی باید مطابق طراحی مدار و جداول Coordination شرکت Siemens انتخاب شود.

3RW30 همچنین برای کنترل مداوم سرعت طراحی نشده است. بعد از کامل شدن راه‌اندازی، موتور با فرکانس شبکه کار می‌کند. اگر کاربرد به تنظیم دور پیوسته نیاز داشته باشد، باید استفاده از اینورتر بررسی شود.

تفاوت سافت استارتر زیمنس 3RW30 و 3RW40

3RW30 و 3RW40 هر دو در گروه Basic Performance قرار دارند، اما امکانات آن‌ها یکسان نیست. 3RW30 برای Soft Start ساده طراحی شده است، در حالی که 3RW40 قابلیت‌های بیشتری در اختیار کاربر قرار می‌دهد.

طبق دیتاشیت رسمی، مدل‌های 3RW40 دارای حفاظت اضافه‌بار موتور، حفاظت داخلی دستگاه و محدودسازی قابل تنظیم جریان هستند. این قابلیت‌ها در مدل‌های اصلی 3RW30 وجود ندارند.

به همین دلیل انتخاب بین 3RW30 و 3RW40 صرفاً براساس توان انجام نمی‌شود. نیازهای حفاظتی و شرایط راه‌اندازی ماشین نیز باید بررسی شوند.

راهنمای انتخاب سافت استارتر زیمنس 3RW30

در راهنمای انتخاب سافت استارتر زیمنس 3RW30 اولین پارامتر مهم، جریان نامی موتور است. جریان روی پلاک موتور باید با ظرفیت دستگاه در شرایط واقعی نصب مقایسه شود.

توان موتور نیز باید همراه با ولتاژ شبکه بررسی شود. برای مثال یک مدل مشخص در 230V و 400V توان موتور متفاوتی را پوشش می‌دهد. بنابراین عبارت‌هایی مانند «سافت استارتر 30kW» بدون مشخص بودن ولتاژ برای انتخاب دقیق کافی نیست.

بررسی نوع بار

3RW30 برای Simple Starting Conditions طراحی شده است. اگر بار اینرسی زیاد، زمان راه‌اندازی طولانی یا گشتاور شروع بالایی دارد، باید محاسبات حرارتی و شرایط Duty با دقت بیشتری بررسی شوند.

برای سنگ‌شکن، آسیاب، فن بسیار بزرگ، سانتریفیوژ یا سایر بارهای Heavy Starting نباید به‌صورت خودکار 3RW30 انتخاب شود. در چنین پروژه‌هایی ممکن است یک خانواده بالاتر SIRIUS مناسب‌تر باشد.

بررسی دمای محیط

جریان قابل استفاده سافت استارتر با دمای محیط تغییر می‌کند. برای مثال مدل 3RW3047 در 40°C جریان 106A، در 50°C جریان 98A و در 60°C جریان 90A دارد.

بنابراین انتخاب براساس عدد جریان در 40°C بدون توجه به دمای داخل تابلو می‌تواند باعث سایزینگ اشتباه شود. تهویه تابلو و شرایط نصب باید هم‌زمان بررسی شوند.

بررسی تعداد استارت

تعداد Starts per Hour و مدت زمان هر استارت روی بار حرارتی سافت استارتر اثر دارد. Siemens در Manual تأکید می‌کند که فرکانس سوئیچینگ مجاز دستگاه باید رعایت شود.

اگر موتور دفعات زیادی در ساعت روشن می‌شود، باید شرایط واقعی استارت در ابزار انتخاب یا جداول رسمی Siemens وارد شود.

بررسی ولتاژ فرمان

پس از انتخاب جریان و توان، باید نسخه 24V AC/DC یا 110–230V AC/DC مطابق مدار فرمان تابلو انتخاب شود. اختلاف این گزینه‌ها در Article Number دستگاه دیده می‌شود.

بررسی نوع ترمینال

در خانواده 3RW30 مدل‌هایی با Screw Terminals و Spring-type Terminals عرضه شده‌اند. برای مثال 3RW3028-1BB14 دارای ترمینال پیچی و 3RW3018-2BB14 دارای ترمینال فنری است.

این موضوع هنگام سفارش اهمیت دارد، به‌خصوص اگر استاندارد سیم‌بندی تابلو نوع خاصی از ترمینال را الزام کند.

نصب سافت استارتر زیمنس 3RW30

نصب 3RW30 باید مطابق Equipment Manual رسمی Siemens انجام شود. مسیر مدار قدرت، مدار فرمان، تجهیزات حفاظتی، سایز کابل و شرایط تهویه باید براساس مشخصات همان کد انتخاب شوند.

در مدار قدرت، 3RW30 به‌صورت Standard یا Inline در مسیر موتور نصب می‌شود. دیتاشیت Siemens برای این خانواده Inside-Delta Connection را پشتیبانی‌شده اعلام نمی‌کند.

تنظیم اولیه بعد از نصب شامل Starting Voltage و Ramp Time است. طبق راهنمای Siemens، اگر موتور بعد از فرمان Start حرکت نکند و فقط صدای هوم داشته باشد، باید ولتاژ شروع بررسی و در صورت نیاز افزایش داده شود. اگر شروع حرکت همراه با ضربه باشد، کاهش Starting Voltage می‌تواند لازم باشد.

Ramp Time نیز باید طوری انتخاب شود که موتور قبل از پایان Ramp به سرعت کاری مناسب برسد. Siemens هشدار می‌دهد اگر زمان Ramp کوتاه‌تر از زمان واقعی شتاب‌گیری موتور تنظیم شود، در پایان Ramp ممکن است جریان بسیار بالایی ایجاد شود.

تجهیزات جانبی سافت استارتر 3RW30

سافت استارتر 3RW30 به‌تنهایی تمام وظایف یک فیدر موتور را انجام نمی‌دهد. در طراحی تابلو باید تجهیزات حفاظت اتصال کوتاه و حفاظت موتور نیز در نظر گرفته شوند.

Siemens برای مدارهای دارای 3RW30 انواع Coordination را تعریف کرده است. در Type of Coordination 1 می‌توان از ترکیب مشخص‌شده تجهیزات حفاظتی استفاده کرد، اما برای دستیابی به Type of Coordination 2 باید فیوزهای نیمه‌هادی مناسب براساس جداول رسمی انتخاب شوند.

کنتاکتور، کلید محافظ موتور، فیوز و تجهیزات مدار فرمان نیز بسته به طراحی پروژه ممکن است در کنار سافت استارتر استفاده شوند. انتخاب آن‌ها باید با جریان موتور و جدول Coordination رسمی زیمنس تطبیق داده شود.

برای کاربردهایی که الزامات EMC سخت‌گیرانه دارند، Siemens در Manual فیلترهای پیشنهادی را نیز برای کدهای مختلف 3RW30 ارائه کرده است. این انتخاب به جریان دستگاه و شرایط پروژه وابسته است.

قیمت سافت استارتر زیمنس 3RW30

قیمت سافت استارتر زیمنس 3RW30 به کد دقیق محصول وابسته است. جریان نامی، سایز دستگاه، ولتاژ تغذیه فرمان و نوع ترمینال از عوامل اصلی تفاوت میان مدل‌ها هستند.

برای مثال 3RW3014 با جریان 6.5A، 3RW3027 با جریان 32A و 3RW3047 با جریان 106A سه دستگاه از یک سری هستند، اما ظرفیت و ابعاد متفاوتی دارند. طبیعی است که برای استعلام قیمت باید شماره فنی دقیق مشخص شود.

اگر Article Number دستگاه قبلی در دسترس است، بهترین روش ارسال همان کد کامل است. اگر پروژه جدید است، اطلاعات موتور شامل جریان، توان، ولتاژ، نوع بار، زمان استارت، تعداد استارت در ساعت و دمای تابلو باید بررسی شوند.

خرید سافت استارتر زیمنس 3RW30

برای خرید سافت استارتر زیمنس 3RW30 نباید تنها توان درج‌شده روی موتور را ملاک قرار داد. جریان نامی موتور، ولتاژ شبکه و شرایط استارت معیارهای اصلی انتخاب هستند.

در پروژه‌های جایگزینی، Article Number کامل دستگاه قبلی باید بررسی شود. وجود نسخه‌های مختلف 24V و 110–230V برای مدار فرمان و همچنین ترمینال‌های پیچی و فنری باعث می‌شود دو مدل با جریان یکسان الزاماً کد یکسانی نداشته باشند.

اگر کاربرد فقط به راه‌اندازی نرم ساده نیاز دارد، 3RW30 می‌تواند گزینه‌ای جمع‌وجور از خانواده SIRIUS باشد. اگر حفاظت اضافه‌بار داخلی، Current Limiting یا قابلیت‌های کنترلی گسترده‌تر مورد نیاز است، بهتر است سایر سری‌های سافت استارتر Siemens نیز بررسی شوند.

در مجموع، سافت استارتر زیمنس 3RW30 برای موتورهای سه‌فاز با شرایط راه‌اندازی ساده طراحی شده است و در مدل‌های اصلی از 3.6 تا 106A و تا 55kW در 400V عرضه می‌شود. ساختار دو فاز کنترل‌شده، Voltage Ramp قابل تنظیم و بای‌پس داخلی از ویژگی‌های مهم این سری هستند. انتخاب صحیح کد باید براساس جریان، ولتاژ، بار، دمای محیط و شرایط واقعی راه‌اندازی انجام شود.

برای راهنمای خرید و دریافت قیمت سافت استارتر زیمنس 3RW30 با شماره 03191091031 تماس بگیرید.
