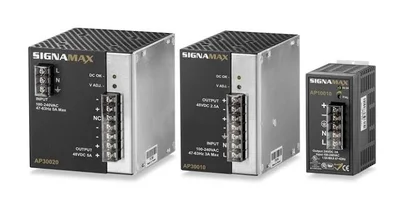

منبع تغذیه صنعتی یکی از اجزای اصلی تابلو برق و سیستم‌های اتوماسیون است که ولتاژ مورد نیاز تجهیزات کنترلی را با سطح مناسب و پایدار تأمین می‌کند. PLC، HMI، سنسورها، ترانسمیترها، رله‌ها، تجهیزات اندازه‌گیری و بسیاری از مدارهای فرمان برای عملکرد صحیح به تغذیه DC مطمئن نیاز دارند.
در بسیاری از کاربردهای صنعتی، ورودی AC شبکه توسط منبع تغذیه به ولتاژ DC مورد نیاز سیستم تبدیل می‌شود. 24VDC یکی از ولتاژهای بسیار رایج در اتوماسیون صنعتی است، اما منابع 5VDC، 12VDC، 24VDC، 48VDC و ولتاژهای دیگر نیز بسته به نوع محصول و کاربرد وجود دارند.
انتخاب Power Supply فقط بر اساس ولتاژ خروجی انجام نمیشود. جریان بار، توان مصرفی، جریان لحظه‌ای تجهیزات، راندمان، دمای تابلو، نوع نصب، فضای موجود، شرایط شبکه برق و قابلیت‌های حفاظتی همگی در انتخاب منبع تغذیه مناسب نقش دارند.
منبع تغذیه صنعتی چیست؟
منبع تغذیه یا Power Supply تجهیزی است که انرژی الکتریکی ورودی را به سطح ولتاژ و جریان مناسب برای مصرف‌کننده تبدیل می‌کند. در تابلوهای صنعتی معمولاً هدف این است که ولتاژ شبکه به یک ولتاژ DC پایدار و قابل استفاده برای تجهیزات کنترل تبدیل شود.
در منابع تغذیه سوئیچینگ، تبدیل توان با استفاده از مدارهای الکترونیکی سوئیچینگ انجام می‌شود. این ساختار امکان طراحی محصولات فشرده‌تر و با راندمان مناسب را فراهم می‌کند و به همین دلیل Switching Power Supply در تجهیزات اتوماسیون صنعتی کاربرد گسترده‌ای دارد.
تغذیه تجهیزات کنترلی
تأمین ولتاژ مناسب برای PLC، HMI، سنسورها، رله‌ها و تجهیزات اندازه‌گیری.
خروجی DC پایدار
تبدیل ولتاژ ورودی به DC مورد نیاز مدارهای فرمان و اتوماسیون.
نصب در تابلو برق
مدل‌های ریلی برای نصب مستقیم روی DIN Rail در بسیاری از تابلوهای کنترل استفاده می‌شوند.
انواع منبع تغذیه صنعتی
منابع تغذیه را می‌توان بر اساس ساختار، نحوه نصب، ولتاژ خروجی، توان و کاربرد دسته‌بندی کرد. در انتخاب محصول باید مشخص شود منبع تغذیه برای تابلو اتوماسیون، ماشین صنعتی، تجهیزات الکترونیکی یا کاربرد دیگری استفاده خواهد شد.
| نوع منبع تغذیه |
ویژگی کلی |
کاربرد رایج |
| منبع تغذیه سوئیچینگ |
تبدیل توان با مدار Switching و طراحی فشرده |
اتوماسیون، تابلو برق و تجهیزات الکترونیکی |
| منبع تغذیه ریلی |
طراحی‌شده برای نصب روی DIN Rail |
تابلو برق و ماشین‌آلات صنعتی |
| منبع تغذیه تابلویی |
ساختار مناسب نصب ثابت داخل تابلو یا تجهیز |
سیستم‌های کنترلی و تجهیزات صنعتی |
| DC/DC Power Supply |
تبدیل یک سطح ولتاژ DC به سطح DC دیگر |
مدارهایی که ولتاژ DC ورودی آن‌ها با بار متفاوت است |
| سیستم تغذیه Redundant |
استفاده از چند منبع برای افزایش دسترس‌پذیری |
خطوط حساس و فرایندهای با اهمیت بالا |
منبع تغذیه 24 ولت صنعتی
منبع تغذیه 24 ولت یکی از رایج‌ترین گروه‌های Power Supply در اتوماسیون صنعتی است. بسیاری از PLCها، HMIها، سنسورها، رله‌ها و تجهیزات کنترلی برای تغذیه از 24VDC استفاده می‌کنند.
با این حال وجود عبارت 24V روی دو منبع تغذیه به معنی یکسان بودن آن‌ها نیست. جریان خروجی، توان، نوع ورودی، راندمان، ابعاد، روش نصب، رفتار در اضافه‌بار و قابلیت‌های حفاظتی می‌توانند متفاوت باشند.
نکته انتخاب:
اگر تجهیزات تابلو در مجموع به 24VDC نیاز دارند، جریان مصرف تمام بارها باید محاسبه شود و ظرفیت منبع تغذیه با درنظرگرفتن شرایط واقعی کار انتخاب شود. انتخاب صرفاً بر اساس ولتاژ خروجی کافی نیست.
کاربرد منبع تغذیه در اتوماسیون صنعتی
منبع تغذیه بخش واسط میان شبکه برق و بسیاری از تجهیزات کنترل است. کیفیت و پایداری تغذیه می‌تواند روی عملکرد کل سیستم اثر داشته باشد، به‌خصوص در تابلوهایی که تعداد زیادی سنسور، کنترلر و تجهیز ارتباطی به یک باس 24VDC متصل هستند.
- تغذیه PLC و ماژول‌های ورودی و خروجی
- تغذیه HMI و پنل‌های اپراتوری
- تغذیه سنسورهای صنعتی
- تغذیه ترانسمیترها و تجهیزات اندازه‌گیری
- تغذیه رله‌ها و مدارهای فرمان DC
- تغذیه تجهیزات ارتباطی صنعتی
- استفاده در تابلو برق ماشین‌آلات و خطوط تولید
- سیستم‌های مانیتورینگ و کنترل فرایند
راهنمای انتخاب منبع تغذیه صنعتی
راهنمای انتخاب منبع تغذیه صنعتی از بررسی تجهیزات مصرف‌کننده شروع می‌شود. ابتدا باید مشخص شود بارها به چه ولتاژی نیاز دارند و مجموع جریان مصرف آن‌ها چقدر است.
-
ولتاژ خروجی را مشخص کنید:
ولتاژ Power Supply باید با ولتاژ مجاز تجهیزات مصرف‌کننده هماهنگ باشد.
-
جریان مورد نیاز را محاسبه کنید:
جریان تمام مصرف‌کننده‌هایی که به منبع متصل می‌شوند باید در انتخاب ظرفیت خروجی لحاظ شود.
-
توان مورد نیاز را بررسی کنید:
توان الکتریکی مورد نیاز تابع ولتاژ و جریان بار است و منبع باید ظرفیت مناسبی برای بار واقعی داشته باشد.
-
جریان لحظه‌ای را فراموش نکنید:
برخی مصرف‌کننده‌ها هنگام روشن‌شدن یا تغییر وضعیت برای مدت کوتاه جریان بیشتری می‌کشند.
-
ولتاژ ورودی را بررسی کنید:
تک‌فاز یا سه‌فاز بودن و محدوده مجاز ورودی باید با شبکه برق محل نصب هماهنگ باشد.
-
شرایط محیطی را در نظر بگیرید:
دمای تابلو، تهویه، ارتفاع نصب و شرایط محیطی می‌توانند روی ظرفیت قابل استفاده منبع اثر بگذارند.
-
نوع نصب را انتخاب کنید:
در تابلوهای اتوماسیون، مدل DIN Rail می‌تواند نصب و تعویض تجهیزات را ساده‌تر کند.
جریان و توان منبع تغذیه چگونه انتخاب می‌شوند؟
یکی از رایج‌ترین اشتباه‌ها انتخاب منبع تغذیه فقط بر اساس ولتاژ است. برای مثال اگر تمام تجهیزات به 24VDC نیاز داشته باشند، همچنان باید مجموع جریان مصرفی آن‌ها مشخص شود.
توان خروجی از رابطه ولتاژ و جریان به دست می‌آید. علاوه بر بار پیوسته، باید رفتار تجهیزات در Startup و Peak Load نیز بررسی شود. سازندگان منابع تغذیه صنعتی در برخی خانواده‌ها قابلیت‌هایی مانند Power Boost یا اضافه‌بار کوتاه‌مدت ارائه می‌کنند، اما مقدار و مدت این قابلیت برای هر مدل متفاوت است و باید از دیتاشیت رسمی همان محصول بررسی شود.
راندمان منبع تغذیه و دمای تابلو
بخشی از توان ورودی هر Power Supply به گرما تبدیل می‌شود. هرچه راندمان بالاتر باشد، در شرایط مشابه اتلاف انرژی و تولید گرما کمتر خواهد بود.
این موضوع در تابلوهای فشرده اهمیت بیشتری دارد، زیرا چند تجهیز الکترونیکی در کنار یکدیگر گرما تولید می‌کنند. استفاده از منبع تغذیه با راندمان مناسب و رعایت دستورالعمل تهویه سازنده می‌تواند دمای داخلی تابلو را بهتر کنترل کند.
حفاظت‌های منبع تغذیه صنعتی
نوع و سطح حفاظت بین مدل‌ها و سازندگان متفاوت است. هنگام انتخاب باید Data Sheet محصول بررسی شود و نباید وجود یک قابلیت حفاظتی در همه Power Supplyها فرض شود.
حفاظت اتصال کوتاه
برای محدودکردن اثر خطای Short Circuit در مدلهایی که این قابلیت را دارند.
حفاظت اضافه‌بار
کنترل رفتار منبع زمانی که جریان مصرفی از محدوده تعریفشده عبور می‌کند.
حفاظت اضافهولتاژ
قابلیت حفاظتی موجود در برخی منابع برای محدودکردن شرایط غیرعادی خروجی.
مانیتورینگ وضعیت
برخی سریهای صنعتی خروجی یا LED وضعیت برای اعلام شرایط کاری در اختیار کاربر قرار میدهند.
منبع تغذیه ریلی یا DIN Rail
منبع تغذیه ریلی برای نصب روی DIN Rail داخل تابلو طراحی شده است. این ساختار باعث می‌شود جانمایی، سیم‌بندی و تعویض تجهیزات در تابلو برق منظم‌تر انجام شود.
عرض Power Supply روی ریل نیز در تابلوهای متراکم اهمیت دارد. در پروژه‌ای که فضای ریل محدود است، علاوه بر توان و جریان باید ابعاد مکانیکی تجهیز نیز قبل از خرید بررسی شوند.
Redundancy در سیستم منبع تغذیه
در خطوطی که قطع تغذیه 24VDC می‌تواند باعث توقف مهم فرایند شود، ممکن است از معماری Redundant استفاده شود. در این حالت بیش از یک منبع تغذیه همراه تجهیزات مناسب به شکلی استفاده می‌شوند که خرابی یک واحد الزاماً تغذیه بار را قطع نکند.
طراحی Redundancy باید با تجهیزات و ماژول‌های سازگار انجام شود. اتصال موازی دو منبع تغذیه معمولی بدون بررسی قابلیت Parallel Operation سازنده روش مناسبی نیست.
تفاوت منبع تغذیه صنعتی و UPS
وظیفه اصلی Power Supply تبدیل و تأمین ولتاژ مورد نیاز بار است. UPS یا سیستم تغذیه بدون وقفه علاوه بر تأمین ولتاژ، برای ادامه کار در زمان قطع ورودی نیز طراحی می‌شود.
در سیستم‌های 24VDC صنعتی می‌توان در صورت نیاز از DC UPS و ماژول‌های Backup سازگار استفاده کرد. مدت زمان پشتیبانی و ظرفیت مورد نیاز به توان مصرفی بار و ساختار سیستم وابسته است.
نصب منبع تغذیه صنعتی
نصب منبع تغذیه باید مطابق دفترچه همان مدل انجام شود. ولتاژ ورودی، اتصال ارت، سطح مقطع سیم‌ها، تجهیزات حفاظتی و جهت نصب باید قبل از برق‌دارکردن بررسی شوند.
فضای تهویه اطراف تجهیز نیز باید مطابق دستورالعمل سازنده باشد. در دمای بالا برخی منابع تغذیه نیاز به Derating دارند؛ یعنی جریان یا توان قابل استفاده آن‌ها نسبت به شرایط استاندارد کاهش پیدا می‌کند.
نکات مهم قبل از راه‌اندازی
- بررسی ولتاژ و نوع ورودی منبع
- کنترل ولتاژ خروجی مورد نیاز تجهیزات
- محاسبه جریان کل مصرف‌کننده‌ها
- رعایت قطب مثبت و منفی خروجی DC
- بررسی اتصال حفاظتی و Ground طبق Manual
- رعایت فاصله و تهویه مورد نیاز
- استفاده از تجهیزات حفاظتی متناسب با طراحی تابلو
تجهیزات جانبی منبع تغذیه
بسته به سطح اهمیت سیستم، منبع تغذیه می‌تواند همراه تجهیزات جانبی استفاده شود. این تجهیزات باید با Power Supply انتخاب‌شده و ساختار تابلو سازگار باشند.
- ماژول Redundancy
- DC UPS و ماژول Backup
- ماژول Selectivity یا حفاظت شاخه‌های DC
- باتری یا تجهیزات ذخیره انرژی در سیستم‌های سازگار
- فیوز و تجهیزات حفاظتی ورودی و خروجی
- ریل DIN و تجهیزات نصب تابلو
قیمت منبع تغذیه صنعتی
قیمت منبع تغذیه صنعتی به برند، توان، ولتاژ خروجی، جریان، نوع ورودی، ساختار نصب و امکانات حفاظتی وابسته است. مدل‌های ساده سوئیچینگ و منابع تغذیه صنعتی دارای قابلیت‌های تشخیصی، Redundancy یا ارتباطی در یک سطح قیمت قرار نمی‌گیرند.
برای مقایسه قیمت بهتر است ابتدا مشخصات مورد نیاز پروژه تعیین شوند. خرید یک Power Supply ارزان با جریان ناکافی یا بدون قابلیت مورد نیاز می‌تواند باعث اختلال در سیستم شود؛ در مقابل انتخاب محصول بسیار بزرگ‌تر از نیاز نیز همیشه از نظر اقتصادی منطقی نیست.
خرید منبع تغذیه صنعتی
برای خرید منبع تغذیه صنعتی ابتدا لیست مصرف‌کننده‌های تابلو را مشخص کنید. ولتاژ مورد نیاز، جریان هر تجهیز، شرایط Startup و تعداد تجهیزات آینده بهتر است پیش از انتخاب نهایی بررسی شوند.
سپس نوع نصب، ورودی برق، فضای تابلو، شرایط دمایی و نیاز به امکاناتی مانند DC OK، Redundancy یا UPS در نظر گرفته شوند. با این روش Power Supply بر اساس نیاز واقعی پروژه انتخاب می‌شود و احتمال کمبود ظرفیت یا انتخاب محصول نامتناسب کاهش پیدا می‌کند.
سوالات متداول منبع تغذیه صنعتی
منبع تغذیه صنعتی چه کاری انجام میدهد؟
وظیفه آن تأمین ولتاژ و جریان مناسب برای تجهیزات صنعتی و کنترلی است. در بسیاری از تابلوهای اتوماسیون، Power Supply ولتاژ ورودی را به DC مورد نیاز PLC، HMI، سنسورها و رله‌ها تبدیل می‌کند.
چرا منبع تغذیه 24 ولت در صنعت پرکاربرد است؟
24VDC یکی از ولتاژهای رایج تجهیزات اتوماسیون مانند PLC، HMI، سنسورها و مدارهای فرمان است. با این حال ولتاژ مورد نیاز باید از مشخصات تجهیزات مصرف‌کننده بررسی شود.
جریان منبع تغذیه چگونه انتخاب می‌شود؟
باید جریان مصرف تمام بارهای متصل محاسبه شود و شرایط Startup و جریانهای لحظه‌ای نیز در نظر گرفته شوند. ظرفیت نهایی باید با مشخصات سازنده و شرایط واقعی نصب تطبیق داشته باشد.
تفاوت منبع تغذیه ریلی با مدل معمولی چیست؟
منبع تغذیه ریلی برای نصب روی DIN Rail داخل تابلو طراحی شده است و از نظر مکانیکی با ساختار رایج تجهیزات تابلو برق هماهنگی بیشتری دارد.
آیا می‌توان دو منبع تغذیه را موازی کرد؟
فقط زمانی که سازنده قابلیت Parallel Operation را برای مدل مورد نظر تأیید کرده باشد یا از ماژول و ساختار Redundancy مناسب استفاده شود. اتصال مستقیم دو منبع بدون بررسی مشخصات آن‌ها توصیه نمیشود.
منبع تغذیه و UPS چه تفاوتی دارند؟
Power Supply وظیفه اصلی تبدیل و تأمین ولتاژ را دارد، در حالی که UPS برای ادامه تغذیه بار هنگام قطع منبع اصلی نیز طراحی می‌شود.
هنگام خرید منبع تغذیه چه مواردی مهمتر هستند؟
ولتاژ ورودی و خروجی، جریان، توان، نوع نصب، دمای محیط، راندمان، شرایط اضافه‌بار و قابلیت‌های حفاظتی از مهمترین موارد انتخاب هستند.
خرید و استعلام قیمت منبع تغذیه صنعتی
برای انتخاب منبع تغذیه صنعتی، ولتاژ ورودی و خروجی، جریان مصرف‌کننده‌ها، توان مورد نیاز، نوع نصب و شرایط محیطی تابلو را بررسی کنید. انتخاب دقیق Power Supply باعث می‌شود تجهیزات کنترلی با تغذیه مناسب و پایدار کار کنند.
