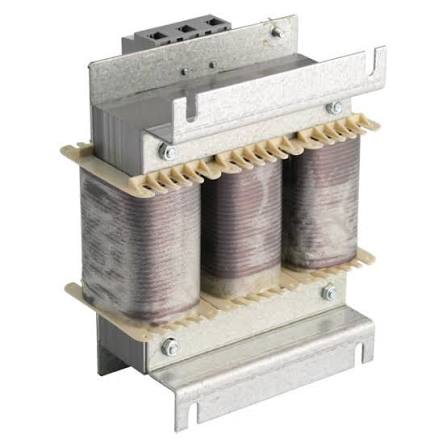

چوک اینورتر یا VFD Reactor یک سلف قدرت است که برای کنترل رفتار جریان یا ولتاژ در بخش‌های مختلف سیستم درایو استفاده می‌شود. محل نصب Reactor اهمیت زیادی دارد؛ زیرا چوک ورودی در سمت شبکه، DC Reactor داخل مسیر DC Link و چوک خروجی بین اینورتر و موتور قرار می‌گیرد. به همین دلیل سه تجهیز با وجود شباهت ظاهری، عملکرد و مشخصات انتخاب یکسانی ندارند.
استفاده صحیح از Reactor می‌تواند بخشی از تنش واردشده به Rectifier، DC Bus، موتور و کابل را کاهش دهد، اما چوک راه‌حل همه مشکلات کیفیت توان یا خروجی PWM نیست. برای بعضی پروژه‌ها EMC Filter، Passive Harmonic Filter، dV/dt Filter یا Sine-Wave Filter گزینه مناسب‌تری است. نوع تجهیز باید بر اساس مشکل واقعی و توصیه سازنده VFD مشخص شود.
انواع چوک اینورتر
| نوع Reactor |
محل نصب |
وظیفه اصلی |
| Input Reactor |
بین شبکه و ورودی R/S/T اینورتر |
محدود کردن پیک جریان و کاهش بخشی از Harmonicهای ورودی |
| DC Reactor |
در مسیر DC Link |
صاف‌تر کردن جریان DC و کاهش Harmonic و Surge سمت ورودی |
| Output Reactor |
بین U/V/W اینورتر و موتور |
کاهش dv/dt و Peak Voltage و اثر کابل بلند روی خروجی |
چوک ورودی اینورتر چیست؟
Input Reactor یا Line Reactor در مسیر برق ورودی VFD قرار می‌گیرد. Rectifier ورودی اینورتر جریان کاملاً سینوسی از شبکه دریافت نمی‌کند و پالس‌های Current می‌توانند Harmonic Current ایجاد کنند. افزودن Inductance در مسیر ورودی شکل جریان را هموارتر می‌کند.
INVT برای Input Reactor کاهش Surge و Peak Current، بهبود Power Factor و کاهش Harmonicهای شبکه را مطرح می‌کند. Siemens نیز Line Reactor را برای صاف‌تر کردن Current ورودی Rectifier و کاهش Harmonic Component و بار حرارتی روی DC Link Capacitor استفاده می‌کند.
Line Reactor همچنین می‌تواند شدت بعضی Voltage Transientهای ورودی را محدود کند. با این حال این تجهیز جایگزین Surge Protection Device، EMC Filter یا حفاظت در برابر Lightning نیست و هر کدام Function متفاوتی دارند.
چه زمانی چوک ورودی اهمیت بیشتری دارد؟
نیاز واقعی به Line Reactor به Impedance شبکه، Short-Circuit Power، ساختار Rectifier و Reactor داخلی خود VFD بستگی دارد. در شبکه‌های اصطلاحاً Stiff با Impedance پایین، جریان ورودی می‌تواند پیک بیشتری داشته باشد و استفاده از Reactor اهمیت بیشتری پیدا کند.
در بعضی Driveها DC Link Reactor یا Line Reactor از قبل داخل دستگاه تعبیه شده است. بنابراین قبل از سفارش External Reactor باید Manual کد دقیق VFD بررسی شود تا تجهیز اضافی یا نامناسب نصب نشود.
چوک DC اینورتر چیست؟
DC Reactor یا DC Choke در بخش DC Link و معمولاً بین Rectifier و Capacitor Bank قرار می‌گیرد. این Reactor جریان DC را هموارتر کرده و روی شکل جریان کشیده‌شده از شبکه نیز اثر می‌گذارد.
INVT وظیفه DC Reactor را کاهش مؤلفه‌های Harmonic جریان ورودی، کاهش Surge Current و بهبود Power Factor معرفی می‌کند. در Wiring Guideهای این سازنده نیز ترمینال‌های مخصوص اتصال DC Reactor در مدل‌های سازگار نشان داده شده‌اند.
تمام VFDها امکان اتصال External DC Reactor ندارند. همچنین برخی مدل‌ها ممکن است Reactor داخلی داشته باشند. وجود ترمینال +1/+2 یا P1/P+ و ساختار اتصال باید از Manual خود Drive بررسی شود.
نکته مهم:
چوک ورودی AC و DC Reactor هر دو می‌توانند روی Harmonicهای ورودی اثر بگذارند، اما محل نصب و طراحی آن‌ها متفاوت است. این دو تجهیز نباید بدون بررسی Manual به جای یکدیگر استفاده شوند.
چوک خروجی اینورتر چیست؟
Output Reactor یا Load Reactor بین خروجی U/V/W اینورتر و موتور نصب می‌شود. خروجی VFD موج سینوسی خالص نیست و توسط Switching سریع IGBT به‌صورت PWM تولید می‌شود.
کابل موتور دارای Capacitance است و در کابل‌های بلند، Traveling Wave و Reflection می‌توانند باعث ایجاد Peak Voltage در ترمینال Motor شوند. Output Reactor با افزایش Inductance مسیر به کاهش dv/dt و Peak Voltage کمک می‌کند.
INVT برای Output Reactor کاهش Harmonic Current فرکانس بالا، کاهش Transient Voltage ناشی از کابل و کاهش تنش روی عایق Motor را مطرح می‌کند. Schneider نیز Load Reactor را یکی از راهکارهای پایه برای حفاظت خروجی Drive و کابل‌های طولانی معرفی می‌کند.
کابل بلند موتور و چوک خروجی
یکی از مهم‌ترین دلایل استفاده از Output Reactor، زیاد شدن فاصله VFD تا Motor است. با افزایش طول کابل، Capacitance کل کابل بیشتر شده و Currentهای شارژ و تنش‌های ناشی از Reflection نیز افزایش پیدا می‌کنند.
یک عدد ثابت برای «حداکثر طول کابل بدون چوک» در تمام برندها وجود ندارد. Voltage، نوع کابل Shielded یا Unshielded، Motor Insulation، Carrier Frequency و Series اینورتر همگی روی این عدد اثر دارند.
برای نمونه INVT در راهنمای عمومی خود برای بسیاری از Low-Voltage VFDها استفاده از Output Reactor را پس از طول‌های مشخص کابل توصیه می‌کند. در GDL Filter Option نیز طول مجاز کابل به نوع Output Reactor، dV/dt Filter یا Sine Filter و Shielded بودن کابل وابسته است.
قاعده بهتر:
به‌جای انتخاب چوک خروجی صرفاً با یک قانون عمومی مانند «بیشتر از 50 متر»، جدول Cable Length و Output Option همان Series اینورتر بررسی شود.
تفاوت چوک خروجی، dV/dt Filter و Sine-Wave Filter
این سه تجهیز در سمت خروجی Drive استفاده می‌شوند اما سطح Filtering آن‌ها یکسان نیست. Output Reactor ساده‌ترین گزینه است و عمدتاً Inductance مسیر را افزایش می‌دهد.
| تجهیز |
اثر کلی |
کاربرد |
| Output Reactor |
افزایش Inductance و کاهش بخشی از dv/dt و Peak |
حفاظت پایه موتور و کابل بلند در محدوده مجاز |
| dV/dt Filter |
کاهش موثرتر شیب Pulse و Peak Voltage |
کابل‌های طولانی‌تر یا Motor حساس‌تر |
| Sine-Wave Filter |
تبدیل شکل موج PWM به موج نزدیک‌تر به سینوسی |
کابل بسیار بلند یا کاربردهای دارای الزام خروجی ویژه |
Schneider نیز ترتیب کلی Load Reactor، dV/dt Filter و Sine Filter را از نظر میزان Conditioning خروجی تفکیک می‌کند. INVT نیز در GDL Series برای طول‌های مختلف کابل، Output Reactor، dV/dt Filter و Sine Filter را به‌صورت گزینه‌های مستقل معرفی می‌کند.
تفاوت چوک ورودی و فیلتر EMC
Line Reactor عمدتاً روی Low-Frequency Current Harmonics، Peak Current و Impedance ورودی اثر دارد. EMC/RFI Filter برای کاهش Conducted Electromagnetic Interference در محدوده فرکانسی بالاتر طراحی می‌شود.
به همین دلیل استفاده از Input Reactor الزاماً باعث رعایت EMC Standard موردنظر نمی‌شود و EMC Filter نیز جای Line Reactor را در تمام کاربردها نمی‌گیرد. INVT در Wiring و GDL Option خود این دو تجهیز را به‌عنوان گزینه‌های جداگانه نشان می‌دهد.
درصد امپدانس یا Voltage Drop چوک چیست؟
Reactor علاوه بر Current و Inductance می‌تواند با درصد Impedance یا Voltage Drop معرفی شود. این درصد بیان می‌کند Reactor در شرایط تعریف‌شده چه مقدار افت ولتاژ ایجاد می‌کند و به‌طور مستقیم با میزان Inductance آن مرتبط است.
Line Reactorهای بازار ممکن است با درصدهایی مانند 2%، 3% یا 4% عرضه شوند و Output Reactor نیز می‌تواند طراحی متفاوتی مانند 1% داشته باشد. این اعداد قانون عمومی برای همه VFDها نیستند و باید با Selection Guide سازنده تطبیق داده شوند.
افزایش Reactance می‌تواند Filtering بیشتری ایجاد کند، اما هم‌زمان Voltage Drop، ابعاد و تلفات را افزایش می‌دهد. بنابراین انتخاب «هرچه درصد بیشتر، بهتر» صحیح نیست.
جریان نامی چوک چگونه انتخاب می‌شود؟
Current Rating یکی از مهم‌ترین پارامترهاست. Reactor باید جریان مدار مربوطه را در شرایط کاری و دمای تعریف‌شده تحمل کند. Current ورودی VFD و Output Current آن الزاماً در همه مدل‌ها یکسان نیستند.
بنابراین برای Input Reactor بهتر است Rated Input Current و برای Output Reactor Rated Output Current و جدول Accessory خود Drive بررسی شوند. انتخاب Reactor صرفاً از روی kW می‌تواند به‌خصوص در Driveهای Light Duty و Heavy Duty خطا ایجاد کند.
INVT در محصولات GDL نیز Reactorها را علاوه بر Voltage بر اساس Current دسته‌بندی کرده است. Selection Table رسمی سازنده روش مطمئن‌تری نسبت به انتخاب تجربی چند درصد بالاتر از جریان VFD است.
Inductance چوک
مقدار Inductance معمولاً با mH یا µH بیان می‌شود و همراه Current و Frequency مشخص می‌شود. دو Reactor با Current یکسان می‌توانند Inductance متفاوتی داشته باشند و در نتیجه رفتار متفاوتی در مدار ایجاد کنند.
در Replacement بهتر است فقط ابعاد و آمپر مقایسه نشوند. Inductance یا درصد Impedance، Voltage Drop، Frequency و Saturation Capability نیز باید با مدل قبلی یا توصیه VFD تطبیق داده شوند.
فرکانس و Switching Frequency چه اهمیتی دارند؟
Input Reactor عمدتاً با Fundamental Frequency شبکه مانند 50Hz یا 60Hz کار می‌کند. Output Reactor علاوه بر Fundamental Component، Ripple ناشی از PWM و Switching Frequency اینورتر را نیز تحمل می‌کند.
به همین دلیل طراحی هسته و Thermal Loss چوک خروجی با Line Reactor یکسان نیست. INVT در طراحی GDL Output Reactor به تلفات ناشی از High-Frequency Ripple و اثر Capacitance کابل اشاره می‌کند.
آیا چوک باعث افت ولتاژ می‌شود؟
بله. Reactor یک Impedance سری ایجاد می‌کند و در عبور جریان Voltage Drop خواهد داشت. این افت بخشی از اصل عملکرد چوک است، اما باید در محدوده طراحی قرار بگیرد.
اگر Reactor بیش از حد بزرگ انتخاب شود، افت Voltage غیرضروری ایجاد شده و ممکن است روی Torque Motor یا Voltage در دسترس Drive اثر بگذارد. بنابراین Reactor باید مطابق درصد طراحی و Selection Table انتخاب شود.
آیا هر اینورتر به چوک نیاز دارد؟
خیر. بسیاری از VFDها بدون Reactor خارجی و در شرایط عادی به‌درستی کار می‌کنند. نیاز به چوک به Impedance شبکه، Harmonic Requirement، طول کابل، Motor Insulation، تجهیز داخلی Drive و Application بستگی دارد.
برای نمونه برخی Power Moduleهای Siemens دارای DC Link Reactor داخلی هستند و در شرایط تعیین‌شده به Line Reactor خارجی نیاز ندارند. در مقابل در Configurationهای دیگر Line Reactor بخشی از طراحی الزامی است.
بنابراین خرید چوک فقط به دلیل نصب اینورتر توصیه نمی‌شود. ابتدا Manual و شرایط شبکه و موتور بررسی شوند و سپس Input، DC یا Output Reactor مناسب انتخاب شود.
راهنمای انتخاب چوک اینورتر
| پارامتر |
چه چیزی بررسی شود؟ |
اهمیت |
| نوع Reactor |
Input، DC یا Output |
هر کدام محل و Function متفاوتی دارند |
| Voltage |
220V، 400V، 690V یا کلاس مربوطه |
تطابق عایقی و عملکردی |
| Current |
Input یا Output Current واقعی VFD |
جلوگیری از Overheating |
| Reactance |
Inductance یا % Impedance |
تعیین اثر Reactor و Voltage Drop |
| Drive |
Brand، Series و کد کامل VFD |
استفاده از Selection Table سازنده |
| Duty |
Heavy Duty یا Light Duty در صورت وجود |
تفاوت Current Rating Drive |
| Cable Length |
طول و Shielded/Unshielded بودن کابل Motor |
انتخاب Output Reactor یا Filter مناسب |
| Thermal |
Ambient Temperature، Cooling و فضای نصب |
جلوگیری از افزایش دمای بیش از حد |
Replacement چوک قدیمی
برای جایگزینی Reactor قدیمی ابتدا مشخص کنید Input، DC یا Output Reactor است. سپس Rated Voltage و Current، Inductance و درصد Impedance یا Voltage Drop از Nameplate یا Datasheet استخراج شوند.
در Output Reactor باید مدل VFD، Carrier Frequency، Cable Length و Motor Current نیز بررسی شوند. Reactor با جریان مشابه اما Inductance بسیار متفاوت ممکن است عملکرد سیستم را تغییر دهد.
ابعاد، فاصله Terminalها، وزن، Cooling، Insulation Class و فضای آزاد تهویه نیز اهمیت دارند. Reactorهای قدرت می‌توانند Heat قابل توجهی تولید کنند و فاصله نصب باید مطابق دستورالعمل سازنده رعایت شود.
چک‌لیست Replacement:
کد کامل، Input/DC/Output بودن، Voltage، Rated Current، Inductance، درصد Impedance یا Voltage Drop، Frequency، Insulation Class، Temperature Rating، Drive Series، Duty، Cable Length، Terminal، ابعاد، Weight و Cooling بررسی شوند.
قیمت چوک اینورتر به چه عواملی بستگی دارد؟
قیمت چوک اینورتر به Rated Current، Voltage، Inductance، نوع Input یا Output و اندازه هسته و سیم‌پیچ وابسته است. افزایش Current معمولاً باعث بزرگ‌تر شدن Conductor و ابعاد Reactor می‌شود.
درصد Impedance، نوع Core، جنس سیم‌پیچ، Insulation Class، Cooling و کیفیت ساخت نیز روی قیمت اثر دارند. Output Reactor به دلیل تحمل مؤلفه‌های High-Frequency خروجی VFD الزاماً با یک Line Reactor هم‌آمپر از نظر طراحی یکسان نیست.
هنگام مقایسه قیمت بهتر است مشخصات کامل دو Reactor بررسی شوند. مقایسه دو محصول فقط بر اساس عبارت «چوک 30kW» یا «چوک 60A» می‌تواند گمراه‌کننده باشد.
برای خرید چوک اینورتر چه اطلاعاتی لازم است؟
- نوع چوک؛ ورودی، DC یا خروجی
- برند و Series اینورتر
- کد کامل VFD
- ولتاژ ورودی و خروجی
- Rated Input یا Output Current
- Heavy Duty یا Light Duty بودن Drive
- Inductance موردنیاز
- درصد Impedance یا Voltage Drop
- طول کابل بین VFD و Motor
- Shielded یا Unshielded بودن کابل
- Carrier Frequency در Applicationهای خروجی
- دمای محیط و شرایط Cooling
- وجود Reactor داخلی در VFD
- کد کامل Reactor قبلی در پروژه Replacement
سوالات متداول چوک اینورتر
چوک اینورتر چه کاری انجام می‌دهد؟
بسته به محل نصب، می‌تواند پیک و Harmonic جریان ورودی را کاهش دهد یا در خروجی، dv/dt و Peak Voltage واردشده به Motor را محدود کند.
تفاوت چوک ورودی و خروجی اینورتر چیست؟
Input Reactor در سمت شبکه قرار می‌گیرد و روی جریان ورودی اثر دارد. Output Reactor بین VFD و Motor قرار دارد و برای کاهش تنش‌های خروجی PWM استفاده می‌شود.
چوک DC چه تفاوتی با چوک ورودی دارد؟
DC Reactor در DC Link قرار می‌گیرد، در حالی که Input Reactor در مسیر AC ورودی است. هر دو می‌توانند روی Harmonic و Surge Current اثر بگذارند اما طراحی و محل نصب متفاوتی دارند.
از چه طول کابلی چوک خروجی لازم است؟
عدد ثابتی برای همه Driveها وجود ندارد. طول کابل، نوع کابل، Voltage، Motor و Series اینورتر باید با جدول سازنده بررسی شوند.
آیا چوک خروجی همان فیلتر سینوسی است؟
خیر. Output Reactor عمدتاً یک Inductor است، در حالی که Sine-Wave Filter برای صاف‌تر کردن موج PWM و ایجاد خروجی نزدیک‌تر به Sine طراحی می‌شود.
آیا همه اینورترها به چوک ورودی نیاز دارند؟
خیر. Impedance شبکه و ساختار داخلی Drive متفاوت است و بعضی VFDها Reactor داخلی دارند. Manual مدل دقیق باید بررسی شود.
چوک اینورتر را بر اساس kW انتخاب کنیم یا آمپر؟
kW برای یافتن اولیه مدل مفید است، اما Current، Voltage و Inductance یا Impedance معیارهای فنی مهم‌تری هستند. جدول Accessory سازنده اولویت دارد.
آیا Line Reactor جای فیلتر EMC را می‌گیرد؟
خیر. Line Reactor بیشتر روی Current و Harmonicهای پایین‌تر اثر دارد، در حالی که EMC Filter برای کنترل تداخل الکترومغناطیسی Conducted طراحی می‌شود.
برای جایگزینی چوک قدیمی چه مشخصاتی لازم است؟
نوع Reactor، Voltage، Current، Inductance، درصد Impedance، Frequency، مدل Drive، ابعاد و شرایط حرارتی باید با مدل جدید تطبیق داده شوند.
