رله صنعتی یا Electromechanical Relay یکی از پرکاربردترین اجزای مدار فرمان و اتوماسیون است. این تجهیز با دریافت یک فرمان الکتریکی در بخش Coil، وضعیت یک یا چند Contact را تغییر می‌دهد و به این ترتیب می‌توان مدار دیگری را بدون اتصال مستقیم الکتریکی به بخش فرمان کنترل کرد. از رله برای Interface بین PLC و تجهیزات Field، Alarm، Interlock، فرمان کنتاکتور، روشنایی، Solenoid و بسیاری از مدارهای کنترلی استفاده می‌شود.
در این دسته منظور از رله، رله‌های الکترومکانیکی و عمومی صنعتی است. کارت رله و SSR به دلیل ساختار و کاربرد متفاوت، در زیرگروه‌های مستقل بررسی می‌شوند. هنگام انتخاب Relay باید Coil Voltage، AC یا DC بودن Coil، تعداد Contact، نوع NO/NC یا Changeover، Contact Rating، نوع Socket و نوع بار بررسی شوند. شباهت ظاهری یا تعداد پایه به‌تنهایی برای جایگزینی دو رله کافی نیست.
رله صنعتی چیست و چگونه کار می‌کند؟
در رله الکترومکانیکی، با اعمال Voltage به Coil یک میدان مغناطیسی ایجاد می‌شود. این میدان Armature را حرکت می‌دهد و باعث تغییر وضعیت Contactهای داخلی می‌شود. پس از قطع Coil، Spring مکانیزم را به وضعیت اولیه برمی‌گرداند.
به دلیل جدا بودن Coil و Contact، رله می‌تواند بین مدار فرمان و مدار خروجی Galvanic Isolation ایجاد کند. این ویژگی یکی از دلایل استفاده گسترده Relay در تابلوهای PLC و سیستم‌های فرمان است.
رله در اصل یک تجهیز Switching است و حفاظت اتصال کوتاه یا اضافه‌بار مدار قدرت را انجام نمی‌دهد. Fuse، MCB، MCCB یا تجهیزات حفاظتی دیگر باید متناسب با مدار به‌صورت جداگانه انتخاب شوند.
انواع رله صنعتی
رله‌های صنعتی را می‌توان از نظر روش نصب، تعداد Contact، توان Switching و ساختار Coil دسته‌بندی کرد. در بازار تابلو برق، Plug-in Relayهای سوکتی، Interface Relayهای باریک و Power Relayها بسیار رایج هستند.
| نوع رله |
ساختار |
کاربرد رایج |
| Plug-in Relay |
رله جداشونده به همراه Socket |
تابلو فرمان و اتوماسیون |
| Interface Relay |
ساختار باریک DIN Rail |
واسط PLC و Field |
| Power Relay |
Contact با ظرفیت بیشتر |
Switching بارهای بزرگ‌تر در محدوده Rating |
| PCB Relay |
نصب مستقیم روی PCB |
تجهیزات الکترونیکی و OEM |

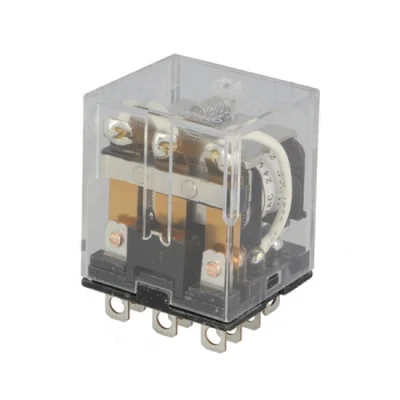

رله سوکتی چیست؟
Plug-in Relay یا رله سوکتی به‌جای اتصال مستقیم سیم‌ها به بدنه Relay، داخل Socket مخصوص قرار می‌گیرد. سیم‌بندی اصلی به Socket متصل می‌شود و در صورت خرابی می‌توان Relay را بدون باز کردن همه سیم‌ها تعویض کرد.
این ساختار برای Maintenance تابلو مزیت زیادی دارد. رله‌های 8 پایه، 11 پایه و 14 پایه از نمونه‌های رایج بازار هستند، اما تعداد پایه به‌تنهایی مشخصات کامل Relay را تعیین نمی‌کند. Pin Assignment و Contact Arrangement باید از Datasheet بررسی شوند.
نکته Replacement:
دو Relay با تعداد پایه یکسان الزاماً روی یک Socket کار نمی‌کنند. Coil Voltage، Pinout، تعداد Pole و Contact Arrangement باید یکسان یا سازگار باشند.
بوبین یا Coil رله
Coil بخش فرمان Relay است و باید با Voltage سیستم کنترل هماهنگ باشد. رله‌های صنعتی در Coil Voltageهای مختلف AC و DC تولید می‌شوند. 12VDC، 24VDC، 48VDC، 24VAC، 110VAC و 220–240VAC از نمونه‌های رایج هستند، اما رنج دقیق به خانواده محصول بستگی دارد.
Omron در خانواده G2R مدل‌هایی با Coil AC و DC ارائه می‌کند و Schneider در Harmony RXM نیز Variantهای مختلف 24V، 48V، 110V، 120V، 230V و 240V را بسته به مدل عرضه می‌کند.
در Coilهای DC، وجود LED یا Protection Diode می‌تواند Polarity را مهم کند. اگر Relay یا Socket دارای Diode باشد، اتصال معکوس ممکن است باعث عدم عملکرد یا آسیب به مدار محافظ شود.
NO، NC و Changeover در رله
NO یا Normally Open در حالت Coil خاموش باز است و با تحریک Relay بسته می‌شود. NC یا Normally Closed رفتار معکوس دارد. Changeover یک Common دارد که بین NC و NO جابه‌جا می‌شود.
اصطلاح CO یا C/O نیز برای Changeover Contact استفاده می‌شود. یک Relay می‌تواند 1CO، 2CO، 3CO یا 4CO داشته باشد. افزایش تعداد Contact معمولاً روی Contact Rating، ابعاد و Pin Count اثر دارد.
Schneider در خانواده RXM نمونه‌های 2CO با 12A، 3CO با 10A و 4CO با 6A ارائه می‌کند. این اعداد مربوط به خانواده و شرایط مشخص هستند و نمی‌توان آن‌ها را به همه رله‌ها تعمیم داد.
چرا آمپر رله به‌تنهایی کافی نیست؟
Contact Rating به Voltage، نوع بار، AC یا DC بودن مدار و Power Factor بستگی دارد. یک Relay ممکن است برای Resistive Load جریان بالایی تحمل کند، اما برای Coil، Solenoid یا Motor Load ظرفیت کمتری داشته باشد.
Omron برای Relayهای عمومی خود Current Ratingهای متفاوتی برای Resistive و Inductive Load اعلام می‌کند. در خانواده LY برای مثال ظرفیت Contact در بار AC با cosφ=1 از مقدار قابل استفاده در بار Inductive با cosφ پایین بیشتر است.
پس عبارت «رله 10 آمپر» کافی نیست:
باید مشخص شود 10A در چه Voltage و برای چه نوع Load اعلام شده است. Switching DC و بارهای Inductive معمولاً شرایط سخت‌تری برای Contact ایجاد می‌کنند.
AC و DC در Contact رله
Arc در مدار DC برخلاف AC به‌صورت طبیعی در عبور از صفر خاموش نمی‌شود. به همین دلیل یک Contact ممکن است در AC Current بیشتری نسبت به DC Switching کند.
این تفاوت در بارهای Inductive بیشتر اهمیت دارد. برای کنترل Solenoid DC، Contactor Coil یا Valve باید Contact Rating همان Application بررسی شود و فقط Current Resistive ملاک قرار نگیرد.
رله 8 پایه، 11 پایه و 14 پایه
تعداد پایه معمولاً با تعداد Pole و ساختار Contact ارتباط دارد، اما استاندارد واحدی برای تمام برندها ایجاد نمی‌کند. Relayهای 8 پایه اغلب در مدل‌های دوکنتاکت Changeover دیده می‌شوند و نمونه‌های 11 یا 14 پایه برای تعداد Contact بیشتر رایج هستند.
با این حال قبل از تعویض Relay باید Pin Diagram بررسی شود. حتی میان دو محصول 8 پایه، محل Coil و Common/NO/NC ممکن است متفاوت باشد.
LED و نشانگر وضعیت رله
بعضی Relayها دارای LED هستند تا Energized بودن Coil مشخص شود. Mechanical Indicator نیز می‌تواند وضعیت واقعی مکانیزم Relay را نشان دهد و در عیب‌یابی تابلو کمک کند.
Schneider در RXM Variantهای دارای LED و Mechanical Status Indicator عرضه می‌کند. Phoenix Contact نیز در Interface Relayهای مربوطه LED وضعیت و Protection Circuit داخلی دارد.
LED روشن فقط نشان می‌دهد مدار Coil فعال است و الزاماً سلامت تمام Contactها را اثبات نمی‌کند. Contact فرسوده یا چسبیده باید جداگانه تست شود.
Test Button در رله صنعتی
برخی Relayهای Plug-in دارای Test Button هستند که امکان تغییر مکانیکی وضعیت Contactها را برای Commissioning و عیب‌یابی فراهم می‌کند. بعضی مدل‌ها حتی Lockable Test Button دارند.
در خانواده Harmony RXM، نسخه‌هایی با Test Button قفل‌شونده عرضه می‌شوند. استفاده از این Function باید با احتیاط انجام شود، زیرا فعال نگه داشتن دستی Relay می‌تواند مدار Field را بدون فرمان واقعی Controller روشن کند.
پایه رله یا Relay Socket
Socket رابط بین Relay و Wiring تابلو است و باید با تعداد Pin و Series Relay سازگار باشد. Socket می‌تواند Screw Terminal، Push-in یا Spring Terminal داشته باشد و روی DIN Rail نصب شود.
Schneider برای Harmony RXM Socketهای مختلف و Protection Moduleهای جداگانه ارائه می‌کند. Phoenix Contact نیز Relay Base و Interface Moduleهایی با Screw یا Push-in Connection دارد.
Voltage Rating، Current Rating و Insulation مشخصات خود Socket نیز اهمیت دارند. استفاده از Relay با Contact قوی‌تر، ظرفیت یک Socket ضعیف‌تر را افزایش نمی‌دهد.
Protection Module رله
هنگام قطع Coilهای Inductive می‌تواند Voltage Surge ایجاد شود. برای محدود کردن این Transient از Diode، Varistor یا RC Module استفاده می‌شود.
نوع مدار محافظ باید با AC یا DC بودن Coil هماهنگ باشد. Diode برای Coil DC معمول است و Polarity ایجاد می‌کند، در حالی که RC یا Varistor در کاربردهای دیگر قابل استفاده هستند.
Schneider برای Socketهای RXM ماژول‌های Diode، RC و Varistor ارائه می‌کند. در بعضی Relay Interfaceهای Phoenix Contact مدار محافظ از ابتدا داخل Module قرار گرفته است.
تفاوت رله و کنتاکتور
Relay و Contactor هر دو Electromagnetic Switching Device هستند، اما Contactor برای Switching مکرر بارهای قدرت و Motor Application طراحی شده است. Relay بیشتر در مدار فرمان، Interface و بارهای سبک‌تر استفاده می‌شود.
Contactor دارای Utilization Categoryهایی مانند AC-3 برای موتور است و Arc Control آن برای جریان‌های قدرت طراحی شده است. Relay عمومی را نباید فقط به دلیل Contact Rating ظاهری به جای Contactor موتور استفاده کرد.
تفاوت رله الکترومکانیکی و SSR
Electromechanical Relay دارای Contact فیزیکی است و در حالت OFF می‌تواند جداسازی واقعی Contact ایجاد کند. SSR از Semiconductor استفاده می‌کند و قطعه متحرک ندارد.
SSR برای Switching پرتعداد و سریع مزیت دارد اما Leakage Current و ON-State Voltage Drop دارد. Relay مکانیکی نیز Contact Wear و عمر الکتریکی محدود دارد. به همین دلیل SSR در دسته جداگانه بررسی می‌شود.
تفاوت رله و کارت رله
Relay خود عنصر Switching است. کارت رله یا Relay Module مجموعه‌ای است که یک یا چند Relay را همراه Base، Terminal، LED و مدارهای جانبی روی یک ساختار آماده ارائه می‌کند.
اگر هدف تعویض فقط Relay Plug-in روی یک Module موجود باشد، باید کد خود Relay بررسی شود. اگر کل Board یا Interface تعویض می‌شود، مشخصات Input، Channel و Terminal نیز اهمیت پیدا می‌کنند.
کاربردهای رله صنعتی
- واسط بین PLC و تجهیزات Field
- فرمان Coil کنتاکتور
- کنترل Solenoid Valve
- مدار Alarm و Signal
- ساخت Electrical Interlock
- تبدیل یک Contact به چند Contact مستقل
- ایزولاسیون بین مدار فرمان و خروجی
- Control Logic ساده بدون PLC
- Switching بارهای سبک متناسب با Contact Rating
راهنمای انتخاب رله صنعتی
ابتدا Voltage و نوع فرمان مشخص شود. اگر فرمان PLC برابر 24VDC است، Relay یا Interface باید Coil یا Input سازگار با 24VDC داشته باشد. سپس Contact Arrangement و نوع بار بررسی شوند.
| معیار انتخاب |
چه چیزی بررسی شود؟ |
اهمیت |
| Coil Voltage |
مثلاً 24VDC یا 220VAC |
هماهنگی با مدار فرمان |
| Contact Arrangement |
NO، NC، 1CO، 2CO، 4CO و غیره |
تطابق با Logic مدار |
| Load Type |
Resistive، Inductive، AC یا DC |
تعیین Contact Rating واقعی |
| Contact Current |
در Voltage و نوع بار موردنظر |
جلوگیری از سوختن Contact |
| Socket |
Pin Count، Pinout و Terminal Type |
نصب و Replacement صحیح |
| Indicator |
LED یا Mechanical Indicator |
عیب‌یابی ساده‌تر |
| Test Button |
دارای Test یا بدون Test |
Commissioning و Maintenance |
Replacement رله قدیمی
مهم‌ترین مرحله در Replacement، ثبت کد کامل Relay است. سپس Coil Voltage، AC/DC، تعداد Pole، Contact Arrangement و Current Rating بررسی شوند.
اگر Socket قبلی حفظ می‌شود، Pinout باید دقیقاً تطبیق داده شود. Relay جدید با 8 یا 14 پایه مشابه ممکن است روی Socket قدیمی قرار بگیرد اما Wiring داخلی متفاوتی داشته باشد و باعث عملکرد اشتباه مدار شود.
وجود LED، Diode، Test Button و Mechanical Indicator نیز بررسی شود. در Coilهای DC دارای Diode، Polarity سیم‌بندی اهمیت پیدا می‌کند.
چک‌لیست Replacement رله:
کد کامل، Coil Voltage، AC/DC، تعداد Pole، NO/NC/CO، Contact Rating، نوع بار، تعداد Pin، Pin Diagram، Socket، LED، Diode، Test Button، ابعاد، Mounting و Mechanical/Electrical Life بررسی شوند.
قیمت رله صنعتی به چه عواملی بستگی دارد؟
قیمت رله صنعتی به تعداد Contact، Coil Voltage، Contact Rating، برند و نوع ساختار بستگی دارد. Relay Power با Contact بزرگ‌تر، Relay Miniature و Interface Relay باریک قیمت و Application یکسانی ندارند.
وجود LED، Test Button، Locking Mechanism یا Contact ویژه برای Low-Level Signal نیز روی قیمت اثر دارد. Socket و Protection Module نیز ممکن است جداگانه فروخته شوند.
برای مقایسه صحیح قیمت بهتر است کد کامل دو Relay بررسی شود. یک Relay ظاهراً مشابه ممکن است Coil، Contact Material یا Rating متفاوتی داشته باشد.
برای خرید رله چه اطلاعاتی لازم است؟
- ولتاژ Coil
- AC یا DC بودن Coil
- تعداد Contact موردنیاز
- NO، NC یا Changeover
- ولتاژ مدار خروجی
- جریان واقعی بار
- نوع بار Resistive یا Inductive
- AC یا DC بودن Load
- تعداد Pin و نوع Socket
- نیاز به LED
- نیاز به Test Button
- نیاز به Diode یا Protection Module
- روش نصب DIN Rail یا PCB
- کد کامل Relay قبلی در پروژه Replacement
سوالات متداول رله صنعتی
رله صنعتی چه کاری انجام می‌دهد؟
با دریافت فرمان روی Coil، وضعیت Contactهای خروجی را تغییر می‌دهد و برای Control، Interface، Alarm و Switching بارهای متناسب با Rating استفاده می‌شود.
رله 24VDC را می‌توان با 220VAC جایگزین کرد؟
خیر. Coil Voltage و نوع AC یا DC باید با مدار فرمان یکسان باشد یا مدار فرمان برای مدل جدید بازطراحی شود.
رله 10 آمپر یعنی چه؟
این عدد فقط در شرایط مشخص Contact معتبر است. Voltage، AC/DC و Resistive یا Inductive بودن بار باید همراه آن بررسی شوند.
تفاوت NO و NC در رله چیست؟
NO در حالت بدون تحریک Coil باز است و NC بسته است. با Energize شدن Relay وضعیت آن‌ها تغییر می‌کند.
رله 8 پایه و 11 پایه چه تفاوتی دارند؟
تفاوت معمولاً به تعداد Contact و Pin Arrangement مربوط است، اما ساختار دقیق باید از Datasheet همان مدل بررسی شود.
تفاوت رله و کنتاکتور چیست؟
کنتاکتور برای Switching مکرر بارهای قدرت و موتور طراحی شده است، در حالی که رله بیشتر برای مدارهای فرمان و Interface استفاده می‌شود.
آیا Relay Socket را می‌توان برای هر رله هم‌اندازه استفاده کرد؟
خیر. تعداد Pin، Pinout، Current Rating و Series باید با Relay سازگار باشند.
LED روی رله چه چیزی را نشان می‌دهد؟
معمولاً Energized بودن Coil را نشان می‌دهد. روشن بودن LED الزاماً سلامت کامل Contactها را اثبات نمی‌کند.
برای جایگزینی رله قدیمی چه مشخصاتی لازم است؟
Coil Voltage، AC/DC، تعداد Contact، NO/NC، Contact Rating، Pinout، Socket، LED و مدار محافظ باید با مدل جدید تطبیق داده شوند.
