میکروسوئیچ یکی از تجهیزات پرکاربرد برای تبدیل یک حرکت مکانیکی کوچک به تغییر وضعیت الکتریکی است. این کلیدها در ماشین‌آلات، تجهیزات بسته‌بندی، درب‌ها، مکانیزم‌های حرکتی، سیستم‌های موقعیت‌یابی و تجهیزات صنعتی استفاده می‌شوند. با برخورد قطعه متحرک به Actuator میکروسوئیچ، مکانیزم داخلی عمل کرده و وضعیت کنتاکت‌ها تغییر می‌کند.
میکروسوئیچ‌ها از نظر اندازه، نیروی عملکرد، نوع کنتاکت، Actuator، ظرفیت الکتریکی و مقاومت محیطی بسیار متنوع هستند. به همین دلیل برای Replacement یا طراحی ماشین جدید، شباهت ظاهری دو کلید کافی نیست و باید مشخصات مکانیکی و الکتریکی آن‌ها هم‌زمان بررسی شوند.
میکروسوئیچ چیست؟
میکروسوئیچ یا Basic Switch یک کلید الکترومکانیکی است که با حرکت محدود Actuator عمل می‌کند. در بسیاری از مدل‌ها مکانیزم Snap-Action باعث می‌شود پس از رسیدن Actuator به نقطه مشخص، کنتاکت‌ها با سرعت تغییر وضعیت دهند.
این عملکرد باعث می‌شود سرعت قطع و وصل Contact تا حد زیادی از سرعت حرکت آرام Actuator مستقل شود. همین ویژگی در تشخیص دقیق موقعیت و ایجاد Switching تکرارپذیر اهمیت دارد.
Omron محصولات این خانواده را با عنوان Basic Switch و در اندازه‌های General-Purpose، Miniature، Subminiature و Ultra Subminiature طبقه‌بندی می‌کند. Honeywell نیز خانواده‌های مختلف MICRO SWITCH را برای کاربردهای صنعتی عرضه می‌کند.
کاربرد میکروسوئیچ صنعتی
تشخیص انتهای حرکت
تشخیص باز و بسته شدن درب
ماشین‌آلات بسته‌بندی
مکانیزم‌های مکانیکی
تشخیص حضور قطعه
ارسال سیگنال به PLC و رله
Honeywell برای Basic Switchهای صنعتی کاربردهایی مانند Presence/Absence، End-of-Limit و Interface مکانیکی را ذکر می‌کند. انتخاب مدل مناسب باید با تعداد سیکل، سرعت حرکت و شرایط نصب هماهنگ شود.
انواع میکروسوئیچ از نظر عملگر
| نوع Actuator |
عملکرد |
کاربرد معمول |
| Pin Plunger |
فشار مستقیم روی دکمه |
مکانیزم‌های دقیق و خطی |
| Lever |
حرکت اهرم Actuator را تحریک می‌کند |
تشخیص قطعات با حرکت بیشتر |
| Roller Lever |
غلتک روی قطعه حرکت می‌کند |
حرکت رفت‌وبرگشتی و سطوح لغزنده |
| Long Lever |
اهرم بلند با نیروی کمتر تحریک می‌شود |
قطعاتی با موقعیت متغیرتر |
| Simulated Roller |
اهرم با سر منحنی ثابت |
کاربردهای نیازمند حرکت لغزشی محدود |
میکروسوئیچ فشاری یا Pin Plunger
در مدل Pin Plunger قطعه متحرک مستقیماً روی Plunger فشار وارد می‌کند. این ساختار ساده و دقیق است و زمانی مناسب است که مسیر حرکت قطعه به‌خوبی کنترل شده باشد.
تماس باید در راستای طراحی‌شده انجام شود و از وارد کردن نیروی جانبی شدید به Plunger پرهیز شود. میزان Overtravel مجاز نیز باید از Datasheet همان مدل بررسی شود.

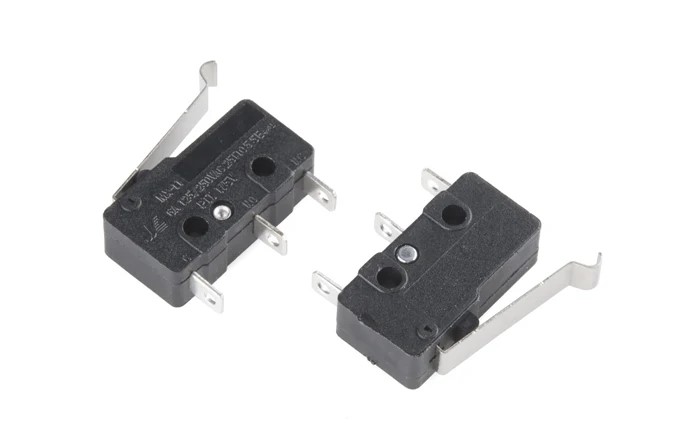

میکروسوئیچ اهرمی
Lever نیروی مکانیکی قطعه را به Plunger داخلی منتقل می‌کند. طول اهرم روی نیروی لازم و مقدار حرکت موردنیاز برای تحریک Switch اثر دارد.
میکروسوئیچ دسته بلند برای Applicationهایی مناسب است که تماس قطعه دقیقاً روی یک نقطه کوچک انجام نمی‌شود. با این حال شکل و طول Lever باید با حرکت ماشین هماهنگ باشد.
میکروسوئیچ غلطکی
Roller Lever دارای یک غلتک در انتهای اهرم است. وقتی قطعه متحرک از کنار Switch عبور می‌کند، Roller روی سطح حرکت کرده و اصطکاک لغزشی مستقیم روی Lever کاهش می‌یابد.
Honeywell در خانواده SM فعلی Actuatorهایی مانند Pin Plunger، Paddle Lever، Roller Lever و Simulated Roller Lever ارائه می‌کند. بنابراین شکل Actuator یکی از پارامترهای اصلی کد سفارش است.
COM، NO و NC در میکروسوئیچ
بسیاری از میکروسوئیچ‌ها دارای سه Terminal با نام‌های COM، NO و NC هستند. COM ترمینال مشترک است و بر اساس وضعیت Actuator به NO یا NC متصل می‌شود.
در حالت Rest معمولاً COM به NC متصل است. با تحریک Switch، اتصال از NC جدا شده و به NO منتقل می‌شود. این ساختار یک Changeover یا SPDT ایجاد می‌کند.
البته همه مدل‌ها الزاماً SPDT نیستند. Honeywell برای نمونه Switchهایی با SPDT، DPDT یا ساختارهای دیگر دارد؛ بنابراین Terminal Diagram باید از کد دقیق خوانده شود.
Snap-Action در میکروسوئیچ چیست؟
در Snap-Action Mechanism، حرکت آرام Actuator تا نقطه مشخص ادامه پیدا می‌کند و سپس مکانیزم داخلی Contactها را سریع جابه‌جا می‌کند.
این ساختار برای تکرارپذیری نقطه Switching و کاهش وابستگی سرعت Contact به سرعت حرکت اپراتور مفید است. Omron در D2F از مکانیزم Snap ساخته‌شده با Springهای دقیق برای دوام و عملکرد تکرارپذیر استفاده می‌کند.
Operating Force چیست؟
Operating Force یا OF نیرویی است که برای رساندن مکانیزم به نقطه عملکرد نیاز است. این مقدار می‌تواند میان مدل Plunger و Lever یک خانواده متفاوت باشد.
اگر مکانیزم ماشین نیروی کمی تولید کند، Micro Switch با Operating Force زیاد ممکن است به‌درستی تحریک نشود. در مقابل، مدل بسیار حساس نیز می‌تواند در برابر لرزش یا حرکت‌های ناخواسته شرایط متفاوتی داشته باشد.
Pretravel، Overtravel و Movement Differential
Pretravel مقدار حرکتی است که Actuator از وضعیت آزاد تا نقطه عملکرد طی می‌کند. Overtravel مقدار حرکت مجاز بعد از نقطه عملکرد است و برای جلوگیری از اعمال فشار بیش از حد باید رعایت شود.
Movement Differential نیز اختلاف موقعیت بین Operate و Release را بیان می‌کند. در کاربردهای دقیق مکانیکی، این مشخصات می‌توانند به‌اندازه جریان نامی اهمیت داشته باشند.
Omron در Datasheet خانواده D3V این پارامترها را برای هر Actuator و کد جداگانه اعلام می‌کند. بنابراین استفاده از یک مقدار عمومی برای تمام میکروسوئیچ‌ها صحیح نیست.
جریان نامی میکروسوئیچ
ظرفیت Contact یکی از مشخصات اصلی Micro Switch است. اما Current Rating همیشه یک عدد ثابت مستقل از Voltage و نوع Load نیست.
برای نمونه خانواده جاری Omron D3V شامل مدل‌های 21A، 16A، 11A، 6A و 0.1A است. این تفاوت نشان می‌دهد حتی Switchهایی با ابعاد مشابه می‌توانند Contact System متفاوتی داشته باشند.
مدل‌های Low-Energy نیز برای Signalهای کوچک طراحی می‌شوند و ممکن است از Contact Material متفاوتی استفاده کنند. Honeywell SM برای نمونه مدل‌هایی با Gold Contact برای Switching توان پایین دارد.
بار مقاومتی و بار القایی
عبور 5A از یک Resistive Load با قطع و وصل یک Coil یا Motor کوچک شرایط یکسانی برای Contact ایجاد نمی‌کند. بارهای القایی هنگام Switching می‌توانند Arc و Transient بیشتری ایجاد کنند.
بنابراین مقدار درج‌شده روی بدنه باید همراه با نوع Load و Voltage تفسیر شود. اگر میکروسوئیچ فقط Signal ورودی PLC را کنترل می‌کند، شرایط آن با Switching مستقیم یک بار قدرت متفاوت است.
میکروسوئیچ ضد آب و Sealed
Basic Switch معمولی الزاماً در برابر Water، Oil یا سایر مایعات حفاظت ندارد. برای محیط مرطوب باید مدل Sealed یا Switch طراحی‌شده برای همان شرایط استفاده شود.
Omron به‌طور مشخص اعلام می‌کند Basic Switchهای معمولی برای آب و مایعات حفاظت ندارند و در چنین شرایطی باید از Drip-Proof، Sealed Basic Switch یا Limit Switch مناسب استفاده شود.
خانواده‌های فعلی D2SW و D2SW-P نمونه‌هایی از Sealed Subminiature Basic Switchهای Omron هستند و کدهای مختلف این خانواده همچنان در وضعیت In Production قرار دارند.
نکته مهم:
عبارت «میکروسوئیچ» به‌تنهایی هیچ تضمینی درباره IP یا آب‌بندی ایجاد نمی‌کند. اگر دستگاه در معرض آب، روغن، گردوغبار شدید یا شست‌وشو است، Sealing و Rating کد دقیق بررسی شود.
تفاوت میکروسوئیچ و لیمیت سوئیچ
این دو عبارت در بازار ایران گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر ساختار همیشه یکسان نیستند. Basic Micro Switch معمولاً یک Switching Mechanism کوچک با Terminalهای مستقیم است.
Limit Switch صنعتی معمولاً یک Enclosure مقاوم، Head مکانیکی و Cable Entry دارد و برای نصب مستقیم روی ماشین ساخته می‌شود. Roller Lever، Plunger و Rod از Actuatorهای رایج Limit Switch هستند.
برای مثال Omron D4N یک Safety Limit Switch کامل با Housing، Conduit و Direct Opening Mechanism است. این ساختار با یک D2F یا D3V Basic Switch کوچک یکسان نیست.
آیا میکروسوئیچ برای مدار ایمنی مناسب است؟
نباید هر Basic Switch معمولی را برای Safety Function استفاده کرد. در مدارهای حفاظتی ماشین ممکن است Direct Opening، ساختار Contact خاص و استاندارد Safety نیاز باشد.
برای نمونه D4N Omron دارای مدل‌هایی با Direct Opening Mechanism برای Safety Limit کاربرد است. اگر Switch قرار است وضعیت Guard یا Door ایمنی را کنترل کند، انتخاب باید بر اساس Risk Assessment و معماری مدار Safety انجام شود.
اتصال میکروسوئیچ به PLC
میکروسوئیچ می‌تواند به‌عنوان Digital Input در PLC استفاده شود. COM و NO یا COM و NC بر اساس منطق موردنظر به مدار Input متصل می‌شوند.
در مدارهای 24VDC، جریان ورودی PLC معمولاً بسیار کمتر از Rating قدرت بسیاری از Basic Switchها است. با این حال برای Signalهای بسیار کم، Contact Material و Minimum Applicable Load نیز می‌تواند اهمیت داشته باشد.
Honeywell برای نمونه در خانواده SM گزینه‌های Gold Contact و Gold Bifurcated Contact برای Switching کم‌انرژی و قابلیت اطمینان بالاتر ارائه می‌کند.
میکروسوئیچ Omron
Omron یکی از تولیدکنندگان شناخته‌شده Basic Switch است و محصولات را در اندازه‌ها و کاربردهای مختلف ارائه می‌کند. خانواده D3V از نوع Miniature و D2F از نوع Ultra Subminiature است.
D3V فعلی دارای مدل‌هایی از 0.1A تا 21A و اهرم‌های داخلی یا خارجی است. تعداد زیادی از کدهای این خانواده در سال 2026 همچنان In Production هستند.
D2F نیز در وضعیت تولید است و برای فضای محدود، انواع Terminal و مدل‌های 5A را ارائه می‌کند. برای محیط مرطوب، خانواده‌های Sealed مانند D2SW باید جداگانه بررسی شوند.
میکروسوئیچ Honeywell
Honeywell خانواده‌های متعددی را با نام MICRO SWITCH عرضه می‌کند. سری SM از نوع Subminiature بوده و Actuatorهایی مانند Pin Plunger، Roller Lever و Paddle Lever دارد.
DT Series نیز دارای دو Contact مستقل SPDT در یک Housing است و می‌تواند ساختار DPDT ایجاد کند. سری TB نیز مدل‌هایی با دو یا چهار Circuit دارد.
بنابراین در Replacement محصولات Honeywell علاوه بر ابعاد باید Series، Contact Arrangement، Actuator و Terminal Style دقیق بررسی شوند.
استاندارد IEC 60947-5-1
IEC 60947-5-1 یکی از استانداردهای اصلی تجهیزات مدار فرمان و Switching Elementهای الکترومکانیکی است. نسخه جاری این استاندارد در سال 2024 منتشر شده است.
این استاندارد الزاماتی برای تجهیزات مورد استفاده در Control، Signaling و Interlocking تعریف می‌کند. هنگام انتخاب محصول صنعتی بهتر است تاییدیه‌ها و استاندارد درج‌شده روی همان کد بررسی شوند.
راهنمای انتخاب میکروسوئیچ
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| Actuator |
Plunger، Lever، Roller یا نوع دیگر |
تطابق با حرکت ماشین |
| Contact |
NO، NC، SPDT یا ساختار دیگر |
هماهنگی با Wiring |
| Rating |
Voltage، Current و نوع Load |
حفاظت Contact |
| Operating Force |
نیروی لازم برای تحریک |
سازگاری مکانیکی |
| Travel |
Pretravel و Overtravel |
تنظیم نقطه عملکرد |
| Sealing |
Standard، Drip-Proof یا Sealed |
شرایط محیطی |
| Terminal |
Solder، Quick Connect، PCB یا سیم‌دار |
روش مونتاژ |
| ابعاد |
بدنه و فاصله سوراخ‌های نصب |
Replacement مکانیکی |
اشتباهات رایج در انتخاب میکروسوئیچ
- انتخاب فقط بر اساس شکل ظاهری بدنه
- نادیده گرفتن طول و نوع Lever
- اشتباه گرفتن NO و NC
- بررسی نکردن COM، NO و NC روی مدل جدید
- انتخاب Current Rating بدون توجه به نوع Load
- استفاده از Basic Switch معمولی در محیط مرطوب
- اعمال Overtravel بیش از حد مجاز
- نادیده گرفتن Operating Force
- جایگزینی Limit Switch ایمنی با Micro Switch عمومی
- انتخاب مدل مشابه بدون بررسی فاصله سوراخ‌های نصب
Replacement میکروسوئیچ قدیمی
برای جایگزینی یک Micro Switch قدیمی ابتدا کد کامل روی بدنه ثبت شود. سپس ابعاد Housing، فاصله مرکز سوراخ‌ها، شکل Actuator و طول Lever اندازه‌گیری شوند.
Contact Diagram نیز بررسی شود. دو Switch با سه Terminal ممکن است ترتیب COM، NO و NC متفاوتی داشته باشند و اتصال بدون بررسی علامت ترمینال می‌تواند عملکرد مدار را معکوس کند.
Current و Voltage Rating، نوع Load، Operating Force، Travel و Sealing از مشخصات بعدی هستند. در تجهیزات دقیق، حتی تغییر کوچک Operating Point می‌تواند زمان تشخیص موقعیت را تغییر دهد.
چک‌لیست Replacement میکروسوئیچ:
کد، ابعاد، فاصله سوراخ‌ها، Actuator، طول Lever، COM/NO/NC، SPDT یا DPDT، Current، Voltage، نوع Load، Operating Force، Pretravel، Overtravel، Terminal Style، Sealing و شرایط محیطی بررسی شوند.
قیمت میکروسوئیچ به چه عواملی بستگی دارد؟
قیمت میکروسوئیچ به ابعاد، ظرفیت Contact، نوع Actuator و ساختار داخلی وابسته است. مدل ساده Plunger با مدل Sealed Roller Lever مشخصات یکسانی ندارد.
Gold Contact، مقاومت محیطی، طول عمر مکانیکی، Termination و برند نیز روی قیمت اثر دارند. مدل‌های تخصصی Low-Energy یا Sealed معمولاً باید با محصولی دارای مشخصات مشابه مقایسه شوند.
برای Replacement صنعتی، اختلاف قیمت کوچک نباید باعث انتخاب محصولی با Operating Point، Contact Rating یا ابعاد نامتناسب شود؛ زیرا نتیجه می‌تواند خطای موقعیت‌یابی یا توقف دستگاه باشد.
برای خرید میکروسوئیچ چه اطلاعاتی لازم است؟
- نوع کاربرد و حرکت مکانیکی
- Pin Plunger، Lever یا Roller Lever بودن
- تعداد و نوع Contactها
- COM، NO و NC موردنیاز
- Current و Voltage مدار
- نوع بار یا ورودی PLC
- Operating Force
- Pretravel و Overtravel
- ابعاد Housing
- فاصله سوراخ‌های نصب
- Solder، Faston یا PCB Terminal
- نیاز به Sealed بودن
- کد مدل قبلی در پروژه Replacement
سوالات متداول میکروسوئیچ
میکروسوئیچ چه کاری انجام می‌دهد؟
حرکت یا برخورد مکانیکی را به تغییر وضعیت Contact تبدیل کرده و یک Signal الکتریکی برای مدار کنترل ایجاد می‌کند.
تفاوت میکروسوئیچ و لیمیت سوئیچ چیست؟
Basic Micro Switch معمولاً مکانیزم کوچک و بدون Enclosure صنعتی کامل است؛ Limit Switch اغلب Housing، Head و ورودی کابل مخصوص نصب روی ماشین دارد.
COM، NO و NC چیست؟
COM ترمینال مشترک، NO کنتاکت نرمال باز و NC کنتاکت نرمال بسته است.
تفاوت مدل اهرمی و غلطکی چیست؟
مدل اهرمی با حرکت Lever تحریک می‌شود؛ در Roller Lever یک غلتک نیز روی سر اهرم قرار دارد و تماس مکانیکی روان‌تری ایجاد می‌کند.
آیا میکروسوئیچ معمولی ضد آب است؟
الزاماً خیر. در محیط مرطوب باید Sealed یا Drip-Proof بودن مدل از مشخصات فنی تایید شود.
آیا می‌توان میکروسوئیچ را به PLC متصل کرد؟
بله، در بسیاری از کاربردها Contact آن به Digital Input PLC متصل می‌شود؛ Wiring باید با Voltage و نوع Input هماهنگ باشد.
Operating Force چیست؟
نیروی مکانیکی لازم برای رساندن Actuator به نقطه عملکرد Switch است و بسته به مدل و نوع اهرم تغییر می‌کند.
آیا میکروسوئیچ برای مدار ایمنی مناسب است؟
تنها در صورتی که مدل و ساختار آن برای Safety Function موردنظر تایید شده باشد. هر Basic Switch معمولی برای مدار ایمنی مناسب نیست.
برای جایگزینی میکروسوئیچ قدیمی چه مشخصاتی لازم است؟
ابعاد، Actuator، Contact Diagram، جریان و ولتاژ، Operating Force، Travel، نوع Terminal و Sealing باید با مدل جدید تطبیق داده شوند.
