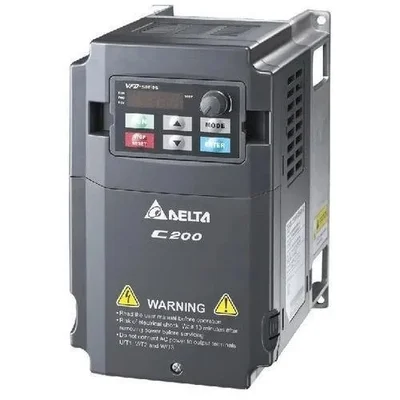

اینورتر دلتا C200 یا Delta VFD-C200 یکی از درایوهای استاندارد Delta برای کنترل موتور در ماشین‌آلات و سیستم‌های صنعتی است. این سری علاوه بر کنترل سرعت موتور، امکاناتی مانند کنترل Vector، PLC داخلی، ارتباطات صنعتی و ورودی و خروجی‌های قابل برنامه‌ریزی را در اختیار طراح سیستم قرار می‌دهد. به همین دلیل C200 را می‌توان در پروژه‌هایی استفاده کرد که یک درایو کامپکت با امکانات کنترلی فراتر از تغییر ساده فرکانس مورد نیاز است.
در خرید اینورتر دلتا C200 نباید فقط عدد kW ملاک قرار گیرد. جریان موتور، ولتاژ شبکه، تعداد فاز ورودی، نوع بار، شرایط اضافه‌بار، نوع موتور، نحوه فرماندهی و نیاز ارتباطی با PLC یا HMI باید همزمان بررسی شوند. کد کامل محصول نیز اهمیت زیادی دارد، زیرا مدل‌های مختلف C200 از نظر توان، کلاس ولتاژ و ساختار ورودی یکسان نیستند.
اینورتر دلتا C200 چیست؟
C200 یک AC Motor Drive با قابلیت کنترل Vector است. در ساختار یک درایو AC، برق ورودی ابتدا به DC تبدیل می‌شود و سپس بخش Inverter خروجی AC با فرکانس و ولتاژ کنترل‌شده را برای موتور ایجاد می‌کند. تغییر فرکانس خروجی امکان کنترل سرعت موتور را فراهم می‌کند و الگوریتم کنترلی درایو نیز وظیفه مدیریت مناسب ولتاژ و جریان را بر عهده دارد.
Delta، C200 را به‌عنوان یک Intelligent Vector Control Micro Drive معرفی می‌کند. این سری علاوه بر کنترل موتور دارای PLC داخلی، امکانات ارتباطی و قابلیت کار با موتورهای IM و PM است. در نتیجه می‌توان از آن در ماشین‌آلاتی استفاده کرد که به کنترل موتور همراه با منطق کنترلی و ارتباط با تجهیزات اتوماسیون نیاز دارند.
مشخصات و قابلیت‌های اینورتر دلتا C200
یکی از ویژگی‌های مهم سری C200 وجود PLC داخلی با ظرفیت برنامه‌نویسی 5000 Step است. این قابلیت می‌تواند برای اجرای منطق‌های ساده کنترلی داخل خود درایو استفاده شود. C200 همچنین از MODBUS RS-485 و CANopen پشتیبانی می‌کند و برای توسعه شبکه، گزینه‌های ارتباطی بیشتری نیز در خانواده تجهیزات Delta قابل بررسی هستند.
| قابلیت |
مشخصات C200 |
کاربرد |
| PLC داخلی |
5000 Step |
اجرای منطق‌های کنترلی ساده داخل درایو |
| MODBUS |
RS-485 |
ارتباط با PLC، HMI و تجهیزات سازگار |
| CANopen |
پشتیبانی در ساختار ارتباطی سری |
استفاده در شبکه‌های سازگار |
| نوع موتور |
IM و PM |
کنترل موتور متناسب با مد و تنظیمات قابل استفاده |
| مدهای Vector |
FOC Sensorless و FOC+PG |
کنترل پیشرفته‌تر موتور در کاربردهای سازگار |
| Pulse Input |
MI7 و MI8 تا 33kHz |
دریافت فرمان پالسی در کاربردهای تعریف‌شده |
| Pulse Output |
DFM1 و DFM2 تا 33kHz |
ارسال سیگنال پالسی پرسرعت |
کاربرد اینورتر Delta C200
Delta برای C200 کاربردهایی مانند ماشین‌آلات بسته‌بندی مواد غذایی، نوار نقاله، ماشین‌آلات نساجی، تجهیزات صنایع چوب، فن و پمپ را معرفی می‌کند. با این حال ذکر یک کاربرد در فهرست سازنده به این معنی نیست که هر مدل C200 بدون بررسی برای هر موتور یا هر ماشین مناسب است.
نوار نقاله
کنترل سرعت، زمان شتابگیری و کاهش سرعت موتور در سیستم‌های انتقال مواد.
ماشین‌آلات بسته‌بندی
کنترل موتور و دریافت فرمان از PLC یا منطق داخلی دستگاه.
نساجی
کنترل سرعت موتور در بخشهایی از ماشین‌آلات نساجی که با مشخصات C200 سازگار هستند.
صنایع چوب
کنترل موتور ماشین‌آلات Woodworking بر اساس شرایط واقعی بار.
فن
تنظیم سرعت موتور فن بر اساس فرمان اپراتور، PLC یا فرایند.
پمپ
کنترل دور موتور پمپ در محدودهای که توان، جریان و Duty با C200 سازگار باشند.
تفاوت C200 و C2000 دلتا
C200 و C2000 دو خانواده متفاوت هستند و شباهت نام آن‌ها نباید باعث انتخاب اشتباه شود. Delta سری C200 را برای کاربردهای Light Duty تا 10HP معرفی می‌کند و در مقابل، C2000 برای بارهای Normal Duty تا Heavy Duty طراحی شده است.
بنابراین اگر ماشین دارای گشتاور راه‌اندازی بالا، بار سنگین یا سیکل کاری سخت است، نباید C200 فقط بر اساس برابر بودن توان موتور انتخاب شود. در چنین کاربردهایی باید ظرفیت اضافه‌بار و Duty مورد نیاز با مشخصات رسمی هر خانواده مقایسه شود.
| موضوع |
C200 |
C2000 |
| سطح کاربرد اعلام‌شده |
Light Duty تا 10HP |
Normal Duty تا Heavy Duty |
| انتخاب |
کاربردهای کم‌توان و سبک متناسب با مشخصات سری |
پروژه‌های نیازمند Duty و عملکرد بالاتر |
C200 به‌عنوان جایگزین VFD-B
یکی از موضوعات مهم برای پروژه‌های قدیمی Delta، جایگزینی سری VFD-B است. Delta در FAQ رسمی خود اعلام کرده که C200 برای کاربردهای Light Duty تا 10HP به‌عنوان جایگزین VFD-B طراحی شده است.
این موضوع به معنی جایگزینی مستقیم هر مدل B با هر مدل C200 نیست. هنگام Retrofit باید جریان، ولتاژ، تعداد فاز، ترمینال‌ها، ورودی و خروجی‌ها، نوع مرجع سرعت، ارتباط RS-485، عملکرد رله‌ها و فضای نصب بررسی شوند.
مدهای کنترلی C200
C200 از روش‌های پیشرفته‌تر کنترل موتور نسبت به یک درایو ساده V/f برخوردار است. Delta در مشخصات رسمی این سری به قابلیت کنترل موتورهای IM و PM و مدهای Field Oriented Control شامل FOC Sensorless و FOC+PG اشاره می‌کند.
انتخاب روش کنترل باید با نوع موتور و عملکرد مورد نیاز هماهنگ باشد. برای مثال یک فن ساده الزاماتی متفاوت از ماشینی دارد که تغییرات سریع بار یا کنترل دقیق‌تر سرعت برای آن اهمیت دارد. پارامترهای موتور نیز باید مطابق پلاک و دستورالعمل سازنده وارد شوند.
نکته فنی درباره PG و Pulse Input
ورودی‌های MI7 و MI8 در C200 می‌توانند سیگنال پالسی Open Collector را تا 33kHz برای فرمان فرکانس دریافت کنند. Delta تصریح می‌کند که C200 از اتصال خارجی PG Card پشتیبانی نمیکند و استفاده از MI7 و MI8 برای فرمان پالسی با Closed-loop Control یکسان نیست. انتخاب مد کنترل باید دقیقاً مطابق Manual انجام شود.
PLC داخلی اینورتر C200
PLC داخلی 5000 Step یکی از امکانات کاربردی C200 است. با استفاده از این بخش می‌توان منطق‌های ساده‌ای مانند بررسی وضعیت ورودی‌ها، تغییر مرجع سرعت یا اجرای یک توالی مشخص را در خود درایو پیاده‌سازی کرد.
این قابلیت جایگزین یک PLC مستقل در تمام پروژه‌ها نیست. اگر سیستم دارای تعداد زیاد I/O، چندین محور، منطق پیچیده، سیستم Safety یا ساختار ارتباطی گسترده باشد، استفاده از PLC مستقل معمولاً معماری مناسب‌تری ایجاد می‌کند.
ارتباط C200 با PLC و شبکه صنعتی
C200 از MODBUS RS-485 و CANopen پشتیبانی می‌کند. در پروژه‌های اتوماسیون می‌توان فرمان‌هایی مانند Run، Stop یا مرجع سرعت را از طریق ساختار ارتباطی مناسب ارسال کرد و اطلاعات مورد نیاز را از درایو دریافت کرد.
Delta برای توسعه ارتباطات در برخی پروژه‌ها ماژول‌هایی برای PROFIBUS-DP، DeviceNet، MODBUS TCP و EtherNet/IP نیز معرفی کرده است. قبل از انتخاب کارت ارتباطی باید سازگاری دقیق آن با مدل C200 و ساختار شبکه پروژه بررسی شود.
راهنمای انتخاب اینورتر دلتا C200
انتخاب صحیح از پلاک موتور شروع می‌شود. توان موتور برای تعیین محدوده اولیه مناسب است، اما جریان نامی موتور باید با جریان خروجی مجاز کد انتخابی مقایسه شود. نوع بار و شرایط اضافه‌بار نیز اهمیت دارند.
توان موتور
kW یا HP موتور برای تعیین محدوده اولیه بررسی شود.
جریان موتور
جریان پلاک موتور با جریان مجاز خروجی C200 تطبیق داده شود.
ولتاژ شبکه
کلاس ولتاژ و تعداد فاز مدل با برق ورودی محل نصب هماهنگ باشد.
نوع بار
Light Duty بودن کاربرد و شرایط واقعی ماشین بررسی شود.
نوع موتور
IM یا PM بودن موتور و روش کنترلی مورد نیاز مشخص شود.
ارتباطات
نیاز به RS-485، CANopen یا شبکه‌های دیگر پیش از خرید مشخص شود.
C200 تک فاز و سه فاز
سری C200 در کدهای مختلف و کلاس‌های تغذیه متفاوت عرضه شده است. بنابراین هنگام جست‌وجوی اینورتر C200 تک فاز یا سه فاز، باید کد دقیق محصول و مشخصات ورودی بررسی شود. توان مشابه به معنی یکسان بودن ولتاژ و نوع تغذیه نیست.
در مدل‌های این خانواده نمونه‌هایی با کلاس 230V و نمونه‌هایی با کلاس 460V وجود دارند. انتخاب نهایی باید بر اساس کد دقیق، جدول مشخصات و برق موجود در محل نصب انجام شود.
نصب و راه‌اندازی C200
اینورتر باید در شرایط محیطی مجاز و با فاصله مناسب برای تهویه نصب شود. Delta برای مدل‌های مختلف C200 شرایط مشخصی از نظر دمای کاری، ارتفاع نصب و درجه حفاظت تعریف کرده است و این مقادیر باید از Manual همان کد بررسی شوند.
کابل‌های قدرت و فرمان باید طبق دستورالعمل سازنده سیم‌کشی شوند. مسیر کابل موتور، کابل فرمان، ارت و شیلد در پروژه‌هایی که حساسیت EMC دارند اهمیت بیشتری پیدا می‌کند.
پیش از اولین استارت باید اطلاعات پلاک موتور وارد و جهت چرخش موتور بررسی شود. اگر از مدهای Vector استفاده می‌شود، تنظیمات موتور و مراحل Tuning باید مطابق Manual انجام شوند.
تجهیزات جانبی C200
نوع تجهیزات جانبی به ساختار پروژه بستگی دارد و استفاده از همه آن‌ها برای هر نصب ضروری نیست. انتخاب لوازم باید بر اساس مدل درایو و توصیه‌های رسمی Delta انجام شود.
- مقاومت ترمز متناسب با مدل و سیکل کاری
- تجهیزات حفاظتی ورودی
- AC Reactor در شرایطی که طراحی پروژه نیاز دارد
- ماژول ارتباطی متناسب با شبکه
- تجهیزات کنترل و فرمان خارجی
- تجهیزات مرتبط با EMC یا خروجی موتور در کاربردهای مورد نیاز
قیمت اینورتر دلتا C200
قیمت اینورتر دلتا C200 به کد دقیق دستگاه، توان، جریان خروجی، کلاس ولتاژ و شرایط موجودی وابسته است. به همین دلیل برای دریافت قیمت دقیق بهتر است کد کامل محصول ارائه شود.
اگر کد مشخص نیست، پلاک موتور و اطلاعات برق ورودی می‌توانند برای انتخاب اولیه استفاده شوند. در پروژه جایگزینی نیز تصویر پلاک درایو قبلی اهمیت زیادی دارد.
خرید اینورتر دلتا C200
برای خرید اینورتر دلتا C200 ابتدا مشخص کنید که درایو برای یک ماشین جدید انتخاب می‌شود یا قرار است جایگزین دستگاه قبلی شود. در پروژه جدید باید موتور، بار، ولتاژ، جریان و روش کنترل بررسی شوند. در پروژه Retrofit باید سیم‌کشی، ترمینال‌ها و پارامترهای درایو قبلی نیز مقایسه شوند.
اگر C200 به‌عنوان جایگزین VFD-B انتخاب می‌شود، شباهت توان به‌تنهایی کافی نیست. ورودی‌های دیجیتال، سیگنال آنالوگ، ارتباط RS-485، رله‌های خروجی و فضای تابلو باید با ساختار جدید تطبیق داده شوند.
همچنین اگر پروژه از محدوده Light Duty مورد نظر C200 فراتر می‌رود، بهتر است سایر خانواده‌های Delta بررسی شوند. انتخاب درایو مناسب بر اساس نیاز واقعی ماشین، از انتخاب صرفاً بر اساس نام سری یا قیمت مطمئن‌تر است.
سوالات متداول اینورتر دلتا C200
اینورتر دلتا C200 برای چه کاربردهایی مناسب است؟
Delta ماشین‌آلات بسته‌بندی، نوار نقاله، نساجی، صنایع چوب، فن و پمپ را از کاربردهای این سری معرفی می‌کند. انتخاب مدل باید بر اساس موتور و بار انجام شود.
تفاوت C200 و C2000 چیست؟
Delta، C200 را برای Light Duty تا 10HP و C2000 را برای Normal Duty تا Heavy Duty معرفی می‌کند.
آیا C200 جایگزین VFD-B است؟
Delta سری C200 را برای جایگزینی VFD-B در کاربردهای Light Duty تا 10HP معرفی کرده است. مدل دقیق باید بر اساس مشخصات دستگاه قبلی انتخاب شود.
آیا C200 PLC داخلی دارد؟
بله. PLC داخلی C200 دارای ظرفیت برنامه تا 5000 Step است.
C200 از چه ارتباطاتی پشتیبانی می‌کند؟
MODBUS RS-485 و CANopen از امکانات ارتباطی سری هستند و برای برخی شبکه‌های دیگر نیز تجهیزات ارتباطی قابل بررسی است.
آیا C200 موتور PM را کنترل می‌کند؟
بله. Delta قابلیت کنترل موتورهای IM و PM و مدهای FOC را برای این خانواده اعلام کرده است.
برای خرید C200 چه اطلاعاتی لازم است؟
توان و جریان موتور، ولتاژ شبکه، نوع بار، نوع موتور، روش کنترل و نیاز ارتباطی باید مشخص شوند.
قیمت اینورتر دلتا C200 چگونه تعیین می‌شود؟
قیمت بر اساس کد محصول، توان، جریان، کلاس ولتاژ و موجودی مدل تعیین می‌شود. برای استعلام دقیق، کد کامل محصول بهترین مرجع است.
خرید و قیمت اینورتر دلتا C200
برای انتخاب مدل مناسب C200، مشخصات موتور، جریان، ولتاژ، نوع بار و امکانات ارتباطی پروژه را بررسی کنید. در پروژه‌های جایگزینی، کد و سیم‌کشی درایو قبلی نیز اهمیت دارد.
