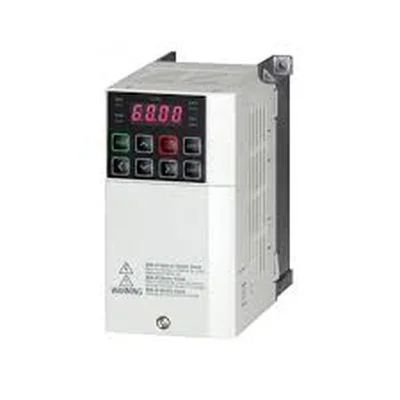

اینورتر LS سری S100
اینورتر ال اس S100 یک درایو صنعتی چندمنظوره برای کنترل موتورهای القایی و موتورهای PM است. این سری از کنترل V/F، جبران لغزش، کنترل برداری بدون سنسور و کنترل سنسورلس موتورهای مغناطیس دائم پشتیبانی میکند. به همین دلیل، برای نوار نقاله، میکسر، دستگاه بستهبندی، فن، پمپ و ماشینآلات تولید مناسب است.
درایو LS S100 در مدلهای تکفاز و سهفاز، کلاسهای 200V و 400V و توانهای مختلف عرضه میشود. ارتباط داخلی Modbus RTU، قابلیت STO و دو رده کاری HD و ND، انعطاف مناسبی ایجاد میکنند. نسخههای IP66/NEMA 4X نیز برای محیطهای صنعتی سختتر قابل انتخاب هستند.
برای راهنمای خرید و دریافت قیمت اینورتر ال اس S100 با شماره 03191091031 تماس بگیرید.
اینورتر ال اس S100 یک درایو استاندارد و چندمنظوره از محصولات LS Electric است. این محصول با نامهای درایو LS S100، اینورتر LS S100 و درایو ال اس اس 100 نیز شناخته میشود. توانهای متنوع و امکانات توسعه، استفاده از آن را در پروژههای مختلف امکانپذیر کردهاند.
این سری برای کنترل موتورهای القایی و برخی موتورهای مغناطیس دائم طراحی شده است. کاربر میتواند روش کنترل را متناسب با موتور و نوع بار انتخاب کند. کنترل سرعت، گشتاور، شتاب و توقف از وظایف اصلی اینورتر هستند.
S100 در مدلهای تکفاز و سهفاز عرضه میشود. وجود نسخههای IP20 و IP66 امکان نصب در شرایط مختلف را فراهم میکند. البته درجه حفاظت و توان قابل عرضه به کد کامل دستگاه وابسته هستند.
مشخصات اینورتر ال اس S100
اینورتر LS S100 در سه گروه اصلی ولتاژی تولید میشود. مدل مناسب باید براساس ولتاژ شبکه و پلاک موتور انتخاب شود. جریان خروجی نیز باید با جریان موردنیاز موتور هماهنگ باشد.
براساس صفحه رسمی درایو LS S100، گروههای اصلی این سری عبارتاند از:
- ورودی تکفاز 200–240VAC با توان 0.4kW تا 2.2kW
- ورودی سهفاز 200–240VAC با توان 0.75kW تا 15kW
- ورودی سهفاز 380–480VAC با توان 0.75kW تا 75kW
محدوده توان در بعضی کاتالوگهای منطقهای ممکن است تفاوت جزئی داشته باشد. عرضه مدل 0.4kW یا برخی فریمها به بازار هدف وابسته است. بنابراین، موجودی و مشخصات باید با کد فنی بررسی شوند.
مهمترین مشخصات اینورتر ال اس S100 شامل موارد زیر هستند:
- کنترل موتور القایی سهفاز
- کنترل سنسورلس موتور PM
- کنترل V/F
- جبران لغزش موتور
- کنترل برداری بدون سنسور
- دو رده کاری HD و ND
- قابلیت Auto Tuning
- کنترل PID داخلی
- ورودیها و خروجیهای قابلبرنامهریزی
- ارتباط داخلی RS485 و Modbus RTU
- پشتیبانی از کارتهای شبکه صنعتی
- قابلیت STO داخلی
- امکان تعریف چند سرعت ثابت
- قابلیت Speed Search
- امکان راهاندازی مجدد پس از برخی خطاها
- ترمز DC
- امکان استفاده از تجهیزات ترمز دینامیکی
- قابلیت User Sequence
- مدلهای دارای فیلتر EMC
- مدلهای دارای چوک DC داخلی
- نسخه IP66/NEMA 4X
- پشتیبانی از صفحهکلید و کابل ریموت
وجود تمام امکانات در همه کدها تضمینشده نیست. نوع فیلتر، چوک DC و محفظه در کد محصول مشخص میشود. تجهیزات ارتباطی پیشرفته نیز معمولاً به کارت جداگانه نیاز دارند.
انواع اینورتر LS S100 براساس ولتاژ
انتخاب کلاس ولتاژی اولین مرحله خرید اینورتر LS S100 است. هر مدل برای محدوده ورودی مشخصی طراحی شده است. اتصال ولتاژ نامتناسب میتواند به مدار قدرت آسیب بزند.
اینورتر S100 تکفاز 220V
این گروه از برق تکفاز 200–240VAC تغذیه میشود. خروجی دستگاه سهفاز و متناسب با ولتاژ ورودی است. محدوده توان رسمی آن از 0.4kW تا 2.2kW اعلام شده است.
این مدل برای کارگاههایی مناسب است که برق سهفاز ندارند. موتور خروجی باید سهفاز و مناسب تغذیه با ولتاژ 220V باشد. اینورتر S100 برای کنترل مستقیم موتور تکفاز خازنی طراحی نشده است.
اگر موتور دارای پلاک 220/380V باشد، معمولاً در خروجی 220V با سربندی مثلث کار میکند. نوع سربندی باید از روی پلاک موتور کنترل شود. این قاعده برای تمام موتورها یکسان نیست.
اینورتر S100 سهفاز 200V
مدلهای این گروه با برق سهفاز 200–240VAC کار میکنند. محدوده توان رسمی آنها از 0.75kW تا 15kW است. خروجی نیز سهفاز و در همان کلاس ولتاژی قرار دارد.
پسوند کلاس ولتاژ در کد فنی دستگاه مشخص میشود. این مدلها برای شبکه سهفاز 380V مناسب نیستند. استفاده از ترانسفورماتور نیز باید با محاسبات پروژه انجام شود.
اینورتر S100 سهفاز 400V
این گروه برای ورودی سهفاز 380–480VAC طراحی شده است. محدوده توان رسمی آن از 0.75kW تا 75kW است. این مدلها کاربرد گستردهای در کارخانهها و ماشینآلات صنعتی دارند.
جریان خروجی مدلهای 400V در دو رده HD و ND اعلام میشود. توان قابل استفاده در حالت ND میتواند بیشتر باشد. انتخاب رده باید براساس نوع بار و ظرفیت اضافهبار انجام شود.
تفاوت رده کاری HD و ND
سری S100 از قابلیت Dual Rating پشتیبانی میکند. این ویژگی امکان انتخاب دستگاه براساس بار سنگین یا عادی را فراهم میسازد. جریان و توان قابل استفاده در دو حالت متفاوت هستند.
رده کاری HD
HD مخفف Heavy Duty یا کار سنگین است. این حالت برای بارهای گشتاور ثابت و راهاندازی سنگین مناسبتر است. نوار نقاله، میکسر و اکسترودر نمونههایی از این کاربردها هستند.
ظرفیت اضافهبار HD برابر 150% جریان نامی برای یک دقیقه اعلام شده است. این ظرفیت برای تغییرات کوتاهمدت بار کاربرد دارد. تکرار اضافهبار باید با سیکل مجاز دستگاه هماهنگ باشد.
رده کاری ND
ND مخفف Normal Duty یا کار عادی است. این رده بیشتر برای بارهای گشتاور متغیر مانند فن و پمپ استفاده میشود. نیاز گشتاور این تجهیزات معمولاً با کاهش سرعت کمتر خواهد شد.
ظرفیت اضافهبار ND برابر 120% جریان نامی برای یک دقیقه است. در این حالت ممکن است درایو یک موتور با توان بالاتر را کنترل کند. انتخاب ND برای بار سنگین میتواند باعث خطای اضافهجریان شود.
روشهای کنترل موتور در S100
اینورتر ال اس S100 چند روش کنترل برای کاربردهای مختلف ارائه میکند. انتخاب روش مناسب روی گشتاور و پایداری سرعت اثر میگذارد. اطلاعات پلاک موتور باید پیش از تنظیم وارد شوند.
کنترل V/F
کنترل V/F برای کاربردهای عمومی و ساده مناسب است. در این روش، ولتاژ متناسب با فرکانس خروجی تغییر میکند. فن، پمپ و برخی نوار نقالهها با این حالت کنترل میشوند.
امکان انتخاب منحنی خطی، مربعی و سفارشی وجود دارد. منحنی مربعی برای بارهای گشتاور متغیر کاربرد بیشتری دارد. منحنی سفارشی باید با ویژگیهای موتور هماهنگ شود.
جبران لغزش
سرعت موتور القایی با افزایش بار کمی کاهش پیدا میکند. قابلیت Slip Compensation این کاهش را جبران میکند. درایو برای حفظ سرعت، فرکانس خروجی را اصلاح خواهد کرد.
ثبت جریان، لغزش و سرعت نامی موتور اهمیت زیادی دارد. تنظیم نادرست این اطلاعات، دقت جبران را کاهش میدهد. این روش برای کاربردهای دارای تغییرات متوسط بار مناسب است.
کنترل برداری بدون سنسور
کنترل برداری بدون سنسور برای کنترل بهتر گشتاور استفاده میشود. این روش بدون دریافت بازخورد مستقیم از انکودر کار میکند. عملکرد آن در سرعت پایین از کنترل V/F بهتر است.
Auto Tuning میتواند پارامترهای موتور را شناسایی کند. اجرای صحیح این فرایند، کیفیت کنترل سنسورلس را افزایش میدهد. روش اتوتیون باید براساس امکان چرخش موتور انتخاب شود.
این سری کنترل برداری حلقهبسته با انکودر ارائه نمیکند. برای کنترل دقیق همراه انکودر باید سری دیگری بررسی شود. iS7 و iV5 برای بعضی کاربردهای حلقهبسته مناسبتر هستند.
کنترل سنسورلس موتور PM
S100 از کنترل بدون سنسور موتورهای Permanent Magnet پشتیبانی میکند. این قابلیت برای موتورهای مغناطیس دائم سازگار استفاده میشود. نوع دقیق موتور و پارامترهای آن باید در تنظیمات تعریف شوند.
هر موتور PM الزاماً با تمام درایوها سازگار نیست. ولتاژ، جریان، سرعت و ساختار موتور باید بررسی شوند. اطلاعات سازنده موتور برای تنظیم دقیق ضروری هستند.
کاربردهای اینورتر ال اس S100
دامنه توان گسترده، S100 را برای کاربردهای متنوع مناسب کرده است. این سری در ماشینآلات عمومی و خطوط تولید استفاده میشود. رده کاری باید با رفتار بار هماهنگ باشد.
کاربردهای رایج اینورتر LS S100 عبارتاند از:
- نوار نقاله
- میکسر و همزن
- اکسترودر
- دستگاههای بستهبندی
- ماشینآلات صنایع غذایی
- تجهیزات نساجی
- ماشینآلات چاپ
- فن و هواکش صنعتی
- پمپ آب
- کمپرسور
- دستگاههای برش
- ماشینآلات چوب
- سانتریفیوژ
- خطوط مونتاژ
- تجهیزات انتقال مواد
- ماشینآلات دارای موتور PM
- سیستمهای کنترل فشار و دبی
استفاده از S100 در بالابر یا جرثقیل به بررسی تخصصی نیاز دارد. عملکرد ترمز، گشتاور و الزامات ایمنی باید ارزیابی شوند. STO نیز جایگزین ترمز مکانیکی یا مدار ایمنی کامل نیست.
قابلیت STO در اینورتر S100
STO مخفف Safe Torque Off است. این قابلیت فرمان تولید گشتاور موتور را از بخش قدرت حذف میکند. S100 براساس اطلاعات رسمی LS به STO داخلی مجهز شده است.
STO یک کلید قطع برق ورودی نیست. پس از فعالشدن، ولتاژ خطرناک همچنان داخل درایو وجود دارد. برای تعمیر باید برق ورودی جدا و تخلیه خازنها بررسی شود.
این قابلیت بهتنهایی مدار ایمنی کامل ایجاد نمیکند. سطح ایمنی نهایی به سیمکشی و تجهیزات خارجی وابسته است. رله ایمنی و ارزیابی ریسک باید مطابق استاندارد پروژه انتخاب شوند.
STO همچنین ترمز مکانیکی بار را فعال نمیکند. در بارهای عمودی، احتمال حرکت تحت نیروی جاذبه وجود دارد. مدار ترمز باید بهصورت مستقل طراحی شود.
کنترل PID در درایو LS S100
کنترل PID داخلی برای ثابت نگهداشتن کمیت فرایندی استفاده میشود. فشار، دبی، دما و کشش نمونههایی از این کمیتها هستند. سنسور مقدار واقعی را به ورودی آنالوگ ارسال میکند.
اینورتر سرعت موتور را براساس اختلاف مقدار واقعی و هدف تغییر میدهد. این قابلیت در پمپ و فن کاربرد زیادی دارد. تنظیم صحیح ضرایب PID از نوسان سیستم جلوگیری میکند.
نوع سیگنال باید با ورودی آنالوگ هماهنگ باشد. سیگنالهای 0–10V و 4–20mA در صنعت رایج هستند. تنظیم کلید یا پارامتر ورودی باید پیش از اتصال بررسی شود.
ارتباطات صنعتی اینورتر S100
ارتباط Modbus RTU و RS485 بهصورت داخلی در S100 ارائه میشوند. این قابلیت امکان اتصال به PLC، HMI یا رایانه را فراهم میکند. فرمان حرکت و مانیتورینگ پارامترها از طریق شبکه امکانپذیر هستند.
برای ارتباطهای پیشرفتهتر میتوان از کارتهای آپشن استفاده کرد. نوع کارت باید با کد و نسخه درایو سازگار باشد. شبکههای رسمی قابل پشتیبانی شامل موارد زیر هستند:
- EtherNet/IP
- Modbus TCP
- PROFINET
- Profibus-DP
- CANopen
- EtherCAT
- RAPIEnet
وجود نام شبکه در مشخصات کلی به معنای نصب کارت نیست. کارت ارتباطی باید جداگانه سفارش داده شود. نسخه نرمافزاری درایو نیز بر سازگاری اثر میگذارد.
کابل RS485 باید زوج تابیده و شیلددار باشد. آدرس هر دستگاه نیز باید در شبکه منحصربهفرد تنظیم شود. مقاومت انتهایی در ابتدا و انتهای خط ارتباط قرار میگیرد.
قابلیت User Sequence
قابلیت User Sequence امکان اجرای یک منطق ساده داخلی را فراهم میکند. این منطق با ترکیب بلوکهای تابعی و پارامترها ساخته میشود. در بعضی پروژهها میتوان وظایف ساده PLC را کاهش داد.
ساختار معرفیشده رسمی تا 18 مرحله را پشتیبانی میکند. این قابلیت برای منطقهای محدود و مشخص مناسب است. User Sequence جایگزین کامل PLC در فرایندهای پیچیده نیست.
برای تغییر منطق باید مستندات پارامترهای S100 مطالعه شوند. تست عملکرد نیز ابتدا در شرایط ایمن انجام شود. خطای منطق میتواند باعث حرکت ناخواسته ماشین شود.
درجه حفاظت IP20 و IP66
مدل استاندارد S100 معمولاً با محفظه IP20 عرضه میشود. این نسخه برای نصب داخل تابلو برق مناسب است. UL Type 1 نیز در بعضی ساختارها با تجهیزات متناسب قابل دستیابی است.
نسخه IP66/NEMA 4X برای مقاومت بیشتر در برابر آب و گردوغبار طراحی شده است. این مدل برای نصب نزدیک ماشین یا محیط صنعتی سختتر کاربرد دارد. NEMA 4X اعلامشده برای برخی نسخهها در فضای داخلی است.
محدوده توان IP66 با مدل استاندارد یکسان نیست. نسخه تکفاز تا 2.2kW و سهفاز 200V تا 15kW ارائه میشود. مدلهای سهفاز 400V این محفظه تا 22kW عرضه شدهاند.
درجه IP بالا به معنای مقاومت در برابر تمام مواد شیمیایی نیست. نوع گردوغبار، شستوشو و مواد خورنده باید بررسی شوند. گلند کابل نیز باید درجه حفاظت محفظه را حفظ کند.
فیلتر EMC و چوک DC
برخی کدهای S100 دارای فیلتر EMC داخلی هستند. این فیلتر به کاهش نویز هدایتشده کمک میکند. وجود آن از حروف کد محصول و دیتاشیت مشخص میشود.
چوک DC نیز در بعضی فریمهای توان بالاتر بهصورت داخلی وجود دارد. همه مدلهای S100 به چوک داخلی مجهز نیستند. در مدل فاقد چوک میتوان تجهیزات ورودی مناسب را بررسی کرد.
فیلتر EMC جایگزین سیمکشی اصولی نیست. مسیر کابل، ارت و اتصال شیلد بر عملکرد فیلتر اثر دارند. کابل موتور باید از خطوط فرمان و ارتباط جدا باشد.
ترمز و مقاومت ترمز
موتور هنگام کاهش سرعت میتواند انرژی را به درایو بازگرداند. این انرژی ولتاژ لینک DC را افزایش میدهد. در صورت افزایش زیاد، خطای اضافهولتاژ رخ خواهد داد.
افزایش زمان کاهش سرعت سادهترین راهکار قابل بررسی است. برای توقف سریع میتوان از مقاومت ترمز استفاده کرد. امکان اتصال مستقیم مقاومت به مدل و فریم دستگاه وابسته است.
بعضی توانها دارای مدار ترمز داخلی هستند. مدلهای دیگر ممکن است به واحد ترمز خارجی نیاز داشته باشند. مقدار مقاومت و توان حرارتی باید مطابق دفترچه انتخاب شوند.
مقاومت کمتر از حداقل مقدار مجاز به مدار ترمز آسیب میزند. توان ناکافی نیز باعث افزایش دمای مقاومت خواهد شد. محل نصب باید دارای تهویه و فاصله ایمن باشد.
راهنمای انتخاب اینورتر ال اس S100
انتخاب اینورتر باید با بررسی جریان موتور آغاز شود. توان نامی تنها یکی از اطلاعات موردنیاز است. جریان خروجی درایو نباید از نیاز واقعی موتور کمتر باشد.
پس از آن، کلاس ولتاژی دستگاه تعیین میشود. مدل تکفاز 220V خروجی سهفاز 220V تولید میکند. این مدل نمیتواند خروجی سهفاز 380V ایجاد کند.
نوع بار نیز رده HD یا ND را مشخص میکند. بارهای سنگین معمولاً به ظرفیت اضافهبار بیشتری نیاز دارند. فن و پمپ اغلب در رده ND قابل بررسی هستند.
موارد زیر را پیش از خرید اینورتر LS S100 مشخص کنید:
- توان و جریان موتور
- ولتاژ نامی موتور
- نوع سربندی موتور
- ولتاژ برق ورودی
- نوع موتور القایی یا PM
- نوع بار مکانیکی
- رده کاری HD یا ND
- زمان شتاب و توقف
- حداکثر فرکانس موردنیاز
- نیاز به مقاومت ترمز
- روش دریافت فرمان
- نوع سیگنال تنظیم سرعت
- شبکه ارتباطی موردنیاز
- نیاز به STO
- درجه حفاظت IP20 یا IP66
- نیاز به فیلتر EMC
- شرایط دما و ارتفاع
- طول کابل موتور
- تعداد ورودیها و خروجیها
در پروژه جایگزینی باید کد کامل اینورتر قبلی ثبت شود. فایل پارامترها و نقشه ترمینالها نیز اهمیت دارند. تفاوت سریها میتواند به تغییر سیمکشی نیاز داشته باشد.
نصب و راهاندازی S100
اینورتر باید در جهت عمودی نصب شود. مسیر گردش هوا نباید با کابل یا تجهیزات دیگر مسدود شود. فاصلههای نصب باید مطابق دفترچه همان فریم رعایت شوند.
دمای محیط در رده HD برابر −10…+50°C اعلام شده است. محدوده ND نیز −10…+40°C است. در دمای بیشتر، کاهش ظرفیت یا اصلاح تهویه ضرورت دارد.
ارتفاع استاندارد نصب تا 1000m است. از این ارتفاع به بعد کاهش ظرفیت اعمال میشود. مقدار رسمی آن 1% بهازای هر 100m افزایش ارتفاع اعلام شده است.
کابل قدرت و فرمان باید از یکدیگر جدا شوند. اتصال ارت و شیلد نیز مطابق اصول EMC انجام شود. کابل بلند موتور ممکن است به راکتور یا فیلتر خروجی نیاز داشته باشد.
خازن اصلاح ضریب توان نباید به خروجی اینورتر متصل شود. قطع و وصل کنتاکتور خروجی هنگام کار نیز توصیه نمیشود. فرمان حرکت باید از ورودیهای کنترلی صادر شود.
اطلاعات موتور پیش از اولین راهاندازی وارد شوند. سپس Auto Tuning متناسب با شرایط ماشین اجرا شود. جهت حرکت ابتدا در سرعت پایین بررسی خواهد شد.
خطاهای رایج اینورتر LS S100
خطای اضافهجریان میتواند از شتاب کوتاه یا گیرکردن بار ناشی شود. اتصال کوتاه خروجی و اطلاعات نادرست موتور نیز مؤثر هستند. وضعیت مکانیکی ماشین باید پیش از تغییر پارامترها بررسی شود.
اضافهولتاژ معمولاً هنگام توقف سریع ظاهر میشود. افزایش زمان کاهش سرعت یا طراحی مدار ترمز قابل بررسی است. ولتاژ شبکه نیز باید اندازهگیری شود.
خطای اضافهبار نشاندهنده جریان زیاد در مدت مشخص است. انتخاب اشتباه HD یا ND میتواند یکی از دلایل باشد. ظرفیت موتور و اینورتر باید با بار هماهنگ شوند.
افزایش دمای درایو به تهویه ضعیف یا فن معیوب ارتباط دارد. کثیفی هیتسینک و دمای زیاد تابلو نیز اثرگذار هستند. مسیر گردش هوا باید بهصورت دورهای بررسی شود.
خطای ارتباط معمولاً از سیمکشی یا تنظیمات شبکه ناشی میشود. آدرس، Baud Rate و قالب داده باید یکسان باشند. عبور کابل شبکه کنار خروجی موتور میتواند نویز ایجاد کند.
قیمت اینورتر ال اس S100
قیمت اینورتر ال اس S100 به توان، ولتاژ و رده کاری وابسته است. نوع محفظه IP20 یا IP66 نیز تفاوت قیمت ایجاد میکند. مدلهای دارای فیلتر یا چوک داخلی ممکن است قیمت بیشتری داشته باشند.
کارتهای ارتباطی پیشرفته بهصورت جداگانه محاسبه میشوند. صفحهکلید ریموت، مقاومت ترمز و فیلتر خروجی نیز هزینه مستقل دارند. بنابراین، قیمت درایو پایه با هزینه کامل پروژه یکسان نیست.
برای مقایسه قیمت، کد فنی کامل محصولات را بررسی کنید. دو مدل 15kW ممکن است جریان و امکانات متفاوتی داشته باشند. مقایسه فقط براساس توان میتواند نتیجه اشتباه ایجاد کند.
خرید اینورتر LS S100
اینورتر S100 برای بسیاری از ماشینآلات عمومی و نیمهسنگین مناسب است. کنترل سنسورلس، ارتباطات متنوع و دو رده کاری از مزایای آن هستند. نسخه IP66 نیز انتخاب بیشتری برای محیط نصب ایجاد میکند.
پیش از خرید، تصویر پلاک موتور و نوع کاربرد را ارائه کنید. ولتاژ، جریان، نوع بار و شبکه ارتباطی باید مشخص باشند. نیاز به STO یا مقاومت ترمز نیز از ابتدا اعلام شود.
انتخاب دقیق از خطای اضافهبار و توقف ناخواسته جلوگیری میکند. همچنین هزینه تجهیزات جانبی از ابتدا مشخص خواهد شد. خرید صرفاً براساس قیمت یا توان نامی توصیه نمیشود.
برای راهنمای خرید و دریافت قیمت اینورتر ال اس S100 با شماره 03191091031 تماس بگیرید.
