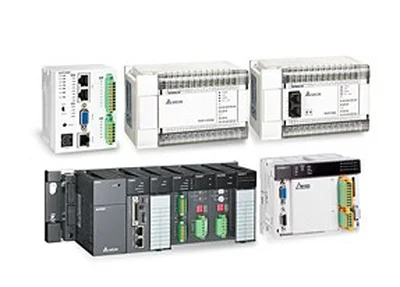

موشن کنترلر دلتا

موشن کنترلر دلتا چیست؟

Motion Controller یک کنترلر تخصصی برای مدیریت حرکت است. وظیفه آن تعیین موقعیت، سرعت، شتاب، کاهش سرعت و ارتباط زمانی میان محورهای مختلف یک ماشین است. این محورها معمولاً توسط سروو موتور و Servo Drive حرکت می‌کنند.

در یک سیستم ساده ممکن است PLC فقط فرمان حرکت را به Servo Drive ارسال کند، اما در ماشین‌های پیشرفته‌تر خود Motion Controller مسیر حرکت، هماهنگی محورها و روابط مکانیکی مجازی را محاسبه می‌کند. این موضوع در ماشین‌هایی که چند محور باید با یکدیگر Synchronize شوند اهمیت زیادی دارد.

انواع موشن کنترلر دلتا

Delta چند خانواده مختلف Motion Controller دارد. برخی برای ماشین‌های متوسط و چندمحوره طراحی شده‌اند و برخی برای سیستم‌های بسیار سریع، EtherCAT، CNC یا Motion پیشرفته کاربرد دارند.

موشن کنترلر دلتا DVP-15MC

DVP-15MC یک Multi-axis Motion Controller مبتنی بر CANopen است. این سری برای ماشین‌هایی طراحی شده که چند سروو باید از طریق یک شبکه Motion کنترل شوند و در عین حال کنترلر نقش PLC ماشین را نیز بر عهده داشته باشد.

DVP-15MC از دستورهای Single-axis مانند Position، Speed، Torque و Homing و همچنین عملکردهای چندمحوره مانند Electronic Gear و E-Cam پشتیبانی می‌کند. وجود شبکه CANopen باعث کاهش حجم سیم‌کشی Pulse و ساده‌تر شدن اتصال چند Servo Drive می‌شود.

موشن کنترلر دلتا DVP-50MC

DVP-50MC برای Motion Control مبتنی بر EtherCAT توسعه یافته است. EtherCAT نسبت به شبکه‌های Motion قدیمی‌تر پهنای باند و Synchronization بالاتری فراهم می‌کند و برای ماشین‌هایی که چند محور باید با دقت زمانی بالا هماهنگ شوند مناسب است.

Delta برای DVP-50MC دستورهای Position، Velocity، Torque و Homing را در کنار قابلیت‌هایی مانند Electronic Gear، Electronic Cam، Rotary Cut و G-code ارائه کرده است. این سری در کاربردهایی مانند چاپ، بسته‌بندی، Wire Cutting و ماشین‌آلات اتوماتیک استفاده می‌شود.

سری DVP-PM؛ موشن کنترل مبتنی بر Pulse

DVP-10PM و DVP-20PM از خانواده‌های Motion Controller قدیمی‌تر Delta هستند که کنترل Position را بر پایه High-speed Pulse انجام می‌دهند. این کنترلرها برای Servo Drive یا Stepper Drive دارای ورودی Pulse قابل استفاده هستند.

DVP-20PM از دستورهای Motion، Interpolation و G-code پشتیبانی می‌کند و برای کاربردهایی مانند دستگاه برش، CNC ساده، ماشین‌های سیم‌پیچ و مکانیزم‌های Positioning قابل استفاده است. در پروژه جدید بهتر است نوع شبکه Servo و نیاز آینده ماشین نیز پیش از انتخاب سیستم Pulse بررسی شود.

AS Motion CPU دلتا

خانواده AS علاوه بر CPUهای استاندارد، Motion CPU نیز دارد. این کنترلرها رابط EtherCAT و CANopen Motion را در اختیار ماشین‌ساز قرار می‌دهند و برای سیستم‌هایی مناسب هستند که علاوه بر PLC، Motion چندمحوره نیز نیاز دارند.

Delta برای AS Motion امکان همگام‌سازی چندین محور واقعی در یک Update Cycle و استفاده از Motion Function Blockهای استاندارد را فراهم کرده است. این خانواده برای ماشین‌های بسته‌بندی، چاپ، Labeling، نساجی و تجهیزات دارویی کاربرد دارد.

AH Motion Controller دلتا

AH Motion برای ماشین‌هایی طراحی شده که Motion Control باید در کنار ساختار ماژولار و قدرتمند PLC سری AH انجام شود. CPUهای Motion این خانواده از EtherCAT برای ارتباط سریع با Servo Driveها استفاده می‌کنند.

دستورهای PLCopen در این سیستم شامل کنترل تک‌محور، Multi-axis Interpolation، Electronic Cam، Electronic Gear، Velocity، Torque و G-code هستند. این ویژگی‌ها AH Motion را برای ماشین‌های بزرگ و High-performance مناسب می‌کنند.

موشن کنترلرهای سری AX دلتا

خانواده AX نسل جدیدتر راهکار Motion Delta است. AX Series بر پایه CODESYS توسعه یافته و کنترل PLC و Motion را در یک پلتفرم یکپارچه ترکیب می‌کند.

در خانواده فعلی AX محصولاتی مانند AX-3 Motion CPU، AX-5، AX-C و AX-8 وجود دارند. سطح Performance و کاربرد این محصولات یکسان نیست و از کنترل ماشین‌های متوسط تا Motion بسیار پیشرفته و PC-Based را پوشش می‌دهند.

AX-3

AX-3 یک Motion CPU مبتنی بر CODESYS است که کنترل PLC و Motion را ترکیب می‌کند و برای سیستم‌های چندمحوره EtherCAT مناسب است.

AX-5

AX-5 پلتفرم جدیدتر Advanced Modular PLC دلتا است که EtherCAT، PLCopen Motion، Remote I/O و کنترل Servo و AC Motor Drive را در یک اکوسیستم قرار می‌دهد.

AX-8

AX-8 یک High-performance PC-Based Motion Controller است و برای سیستم‌هایی با تعداد زیاد محور و نیاز پردازشی بالا طراحی شده است. نسخه‌های SoftMotion و SoftMotion CNC نیز برای این خانواده ارائه شده‌اند.

EtherCAT در موشن کنترل دلتا

EtherCAT یکی از مهم‌ترین شبکه‌های Motion در نسل جدید کنترلرهای Delta است. این شبکه برای انتقال سریع و Real-time اطلاعات میان Motion Controller، Servo Drive و Remote I/O استفاده می‌شود.

مزیت اصلی EtherCAT در ماشین‌های چندمحوره، Synchronization مناسب و کاهش سیم‌کشی است. به‌جای اتصال جداگانه Pulse و Direction برای هر محور، اطلاعات فرمان و Feedback از طریق شبکه منتقل می‌شوند.

Electronic Cam و Electronic Gear

Electronic Gear رابطه حرکتی میان دو محور را به‌صورت نرم‌افزاری تعریف می‌کند. برای مثال می‌توان سرعت یا موقعیت محور Slave را با یک نسبت مشخص نسبت به Master Axis تنظیم کرد.

Electronic Cam یا E-Cam امکان تعریف رابطه غیرخطی میان Master و Slave را فراهم می‌کند. این قابلیت در بسته‌بندی، چاپ، Rotary Cut، Flying Shear و ماشین‌هایی که حرکت مکانیکی Cam باید به‌صورت الکترونیکی ایجاد شود کاربرد دارد.

Interpolation در Motion Control

Interpolation زمانی استفاده می‌شود که دو یا چند محور باید مسیر هندسی مشخصی را به‌صورت هماهنگ طی کنند. Linear Interpolation، Circular Interpolation و در کنترلرهای پیشرفته‌تر Helical یا Multi-axis Interpolation از نمونه‌های این قابلیت هستند.

تعداد محور قابل Interpolation و نوع دستورها بین مدل‌های Delta متفاوت است. بنابراین در ماشین CNC، برش، Dispensing یا Pick & Place باید مسیر حرکتی واقعی قبل از انتخاب Controller بررسی شود.

تفاوت PLC معمولی و Motion Controller

PLC معمولی عمدتاً منطق ترتیبی، I/O و فرایند ماشین را کنترل می‌کند. برخی PLCها خروجی Pulse نیز دارند و می‌توانند Positioning ساده انجام دهند، اما این موضوع آن‌ها را الزاماً به یک Multi-axis Motion Controller تبدیل نمی‌کند.

Motion Controller برای محاسبه مسیر، Synchronization، Interpolation، E-Cam و کنترل دقیق چند محور طراحی شده است. در نسل‌های جدید مانند AX و AS Motion این دو مفهوم با یکدیگر ترکیب شده‌اند و یک CPU هم وظایف PLC و هم Motion را انجام می‌دهد.

کاربرد موشن کنترلر دلتا

• ماشین‌آلات بسته‌بندی
• ماشین‌های چاپ و Labeling
• Flying Shear و Rotary Cut
• Winding و Unwinding
• Pick & Place
• ماشین‌های برش و Wire Cutting
• سیستم‌های Gantry چندمحوره
• CNC و Positioning چندمحوره
• خطوط مونتاژ اتوماتیک
• ماشین‌آلات رباتیک و Synchronization چند محور

راهنمای انتخاب موشن کنترلر دلتا

1. تعداد محور را مشخص کنید: تعداد محور واقعی، Virtual Axis و محورهایی که باید Synchronize شوند اهمیت دارند.
2. نوع Servo Drive را بررسی کنید: Servo باید با Pulse، CANopen یا EtherCAT مورد استفاده Controller سازگار باشد.
3. نوع حرکت را تعیین کنید: Positioning ساده با E-Cam، Gear، Interpolation و CNC نیازهای متفاوتی دارد.
4. Cycle Time را بررسی کنید: ماشین‌های پرسرعت به Update Time و Synchronization دقیق‌تری نیاز دارند.
5. تعداد I/O را مشخص کنید: Motion Controller معمولاً کنترل اصلی ماشین را نیز انجام می‌دهد و باید I/O کافی داشته باشد.
6. شبکه صنعتی را تعیین کنید: EtherCAT، CANopen، Ethernet و سایر شبکه‌های ماشین باید از ابتدا مشخص شوند.
7. توسعه آینده را در نظر بگیرید: ظرفیت محور و شبکه بهتر است فقط بر اساس نسخه اولیه ماشین انتخاب نشود.

نرم‌افزارهای موشن کنترل دلتا

نرم‌افزار مورد استفاده به خانواده Motion Controller بستگی دارد. کنترلرهای قدیمی DVP-PM از PMSoft استفاده می‌کنند و خانواده‌های DVP-MC، AS و AH با ابزارهای برنامه‌نویسی PLC و Motion دلتا کار می‌کنند.

در خانواده AX محیط DIADesigner-AX و پلتفرم CODESYS نقش اصلی دارند. این محیط‌ها از PLCopen Motion Function Block و دستورهای اختصاصی Delta برای Single-axis و Multi-axis Control استفاده می‌کنند.

قیمت موشن کنترلر دلتا

قیمت موشن کنترلر دلتا به خانواده کنترلر، تعداد محور، شبکه Motion، توان پردازشی، تعداد I/O و تجهیزات توسعه بستگی دارد. یک کنترلر Pulse چندمحوره با یک سیستم EtherCAT مبتنی بر AX از نظر سخت‌افزار و امکانات در یک سطح قرار نمی‌گیرد.

برای محاسبه هزینه واقعی بهتر است Servo Drive، کابل شبکه، Remote I/O، Expansion Module و نرم‌افزار یا تجهیزات جانبی مورد نیاز نیز در نظر گرفته شوند. در پروژه‌های چندمحوره، طراحی مناسب شبکه می‌تواند هزینه سیم‌کشی و زمان مونتاژ را نیز کاهش دهد.

خرید موشن کنترلر دلتا

برای خرید موشن کنترلر دلتا ابتدا تعداد محور، مدل Servo Drive، نوع شبکه و نوع حرکت ماشین را مشخص کنید. اگر دستگاه فقط به Positioning ساده نیاز دارد، انتخاب سیستم بسیار پیشرفته EtherCAT الزاماً اقتصادی نیست.

در مقابل، برای ماشین‌های چندمحوره سریع که E-Cam، Interpolation یا Synchronization دقیق نیاز دارند، استفاده از خانواده‌هایی مانند DVP-50MC، AS Motion، AH Motion یا AX می‌تواند معماری مناسب‌تری ایجاد کند. انتخاب نهایی باید بر اساس Performance واقعی ماشین انجام شود.
