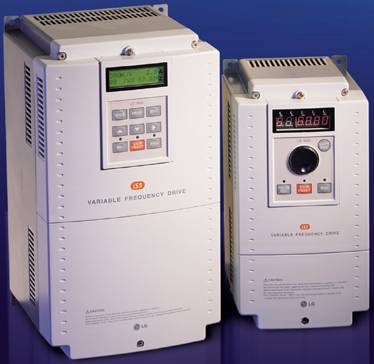

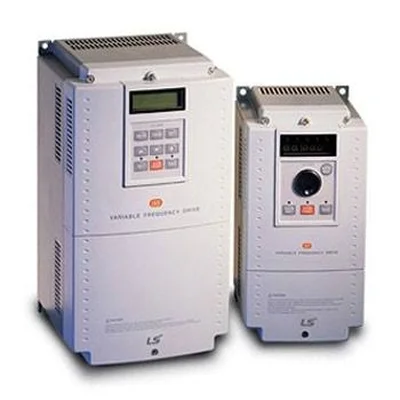

اینورتر LS سری IS5
اینورتر LS iS5 یکی از درایوهای باسابقه ال اس برای کنترل سرعت، گشتاور و راهاندازی موتورهای سهفاز است. این خانواده با روشهای کنترلی V/F و کنترل برداری بدون سنسور، برای ماشینآلات صنعتی، نوار نقاله، میکسر، فن و پمپ کاربرد دارد. پشتیبانی از کنترل PID، قابلیت تنظیم شتاب و توقف و امکان ارتباط با تجهیزات کنترلی، انعطافپذیری مناسبی ایجاد میکند.
اینورتر ال اس iS5 در دو کلاس ولتاژی iS5-2 و iS5-4 تولید شده است. انتخاب مدل باید براساس ولتاژ شبکه، جریان نامی موتور، نوع بار و شرایط نصب انجام شود. این سری اکنون در گروه محصولات متوقفشده LS قرار دارد؛ بنابراین هنگام خرید، موجودی، سلامت دستگاه و امکان جایگزینی آن را بررسی کنید.
برای راهنمای خرید و دریافت قیمت اینورتر LS iS5 با شماره 03191091031 تماس بگیرید.
متن کوتاه بالای دستهبندی:
اینورتر LS iS5 یکی از درایوهای باسابقه ال اس برای کنترل سرعت، گشتاور و راهاندازی موتورهای سهفاز است. این خانواده با روشهای کنترلی V/F و کنترل برداری بدون سنسور، برای ماشینآلات صنعتی، نوار نقاله، میکسر، فن و پمپ کاربرد دارد. پشتیبانی از کنترل PID، قابلیت تنظیم شتاب و توقف و امکان ارتباط با تجهیزات کنترلی، انعطافپذیری مناسبی ایجاد میکند.
اینورتر ال اس iS5 در دو کلاس ولتاژی iS5-2 و iS5-4 تولید شده است. انتخاب مدل باید براساس ولتاژ شبکه، جریان نامی موتور، نوع بار و شرایط نصب انجام شود. این سری اکنون در گروه محصولات متوقفشده LS قرار دارد؛ بنابراین هنگام خرید، موجودی، سلامت دستگاه و امکان جایگزینی آن را بررسی کنید.
برای راهنمای خرید و دریافت قیمت اینورتر LS iS5 با شماره 03191091031 تماس بگیرید.
متن جامع پایین دستهبندی:
اینورتر LS iS5 یکی از سریهای شناختهشده درایوهای صنعتی شرکت ال اس است. این محصول برای راهاندازی و کنترل موتورهای القایی سهفاز در کاربردهای عمومی و نیمهسنگین استفاده میشود. امکان تنظیم دقیق سرعت، محدودکردن جریان راهاندازی و کنترل شتاب از مهمترین قابلیتهای آن است.
اینورتر ال اس iS5 از روشهای کنترلی مختلفی پشتیبانی میکند. کاربر میتواند متناسب با نوع ماشین، از کنترل V/F یا کنترل برداری استفاده کند. وجود کنترل PID داخلی نیز استفاده از این درایو را در سامانههای کنترل فشار، دبی و سرعت آسانتر میکند.
سری iS5 اکنون یک محصول قدیمی و متوقفشده محسوب میشود. این موضوع به معنای غیرقابلاستفادهبودن دستگاههای موجود نیست. بااینحال، موجودی، سلامت قطعات و امکان تأمین خدمات باید پیش از خرید بررسی شود. در صفحه رسمی اینورتر LS iS5 نیز وضعیت این خانواده بهعنوان محصول متوقفشده ثبت شده است.
مشخصات اینورتر LS iS5
اینورتر LS iS5 برای کنترل موتورهای سهفاز طراحی شده است. این خانواده در کلاسهای ولتاژی 200V و 400V عرضه شده و مدلهای آن توانهای مختلفی را پوشش میدهند. خانواده 400V براساس اطلاعات رسمی LS، در محدوده 0.75kW تا 75kW تولید شده است.
انتخاب توان اینورتر تنها براساس توان درجشده روی موتور کافی نیست. جریان نامی موتور، نوع بار، زمان شتابگیری و تعداد دفعات راهاندازی نیز اهمیت دارند. در کاربردهای سنگین ممکن است انتخاب یک توان بالاتر یا استفاده از تجهیزات جانبی ضروری باشد.
مهمترین مشخصات و قابلیتهای این سری عبارتاند از:
- قابلیت کنترل موتورهای القایی سهفاز
- پشتیبانی از کنترل V/F
- پشتیبانی از کنترل برداری بدون سنسور
- امکان کنترل برداری دارای سنسور با تجهیزات سازگار
- برخورداری از کنترل PID داخلی
- قابلیت تنظیم زمان شتابگیری و کاهش سرعت
- پشتیبانی از قابلیت Auto Tuning
- برخورداری از ورودیها و خروجیهای قابلبرنامهریزی
- امکان ارتباط RS485 با پروتکل ارتباطی LS Bus
- قابلیت اتصال به شبکه Fnet با تجهیزات متناسب
- امکان مانیتورینگ و تنظیم از طریق نرمافزار DriveView
- برخورداری از ترانزیستور ترمز داخلی در توانهای مشخص
وجود قابلیت Auto Tuning به درایو اجازه میدهد پارامترهای موتور را بهتر شناسایی کند. تنظیم صحیح این بخش میتواند کنترل گشتاور و پاسخ موتور را بهبود دهد. روش اجرای آن باید براساس وضعیت اتصال موتور به بار انتخاب شود.
تفاوت اینورتر LS iS5-2 و iS5-4
عدد انتهایی مدلهای این خانواده، کلاس ولتاژی دستگاه را مشخص میکند. توجه به این بخش هنگام خرید اینورتر LS iS5 بسیار مهم است. اتصال یک مدل نامتناسب با شبکه میتواند باعث خطا یا آسیب جدی شود.
اینورتر LS iS5-2
پسوند -2 نشاندهنده مدلهای سهفاز کلاس 200V است. این مدلها باید همراه شبکه و موتور سازگار با همین کلاس ولتاژی استفاده شوند. محدوده توان آنها نسبت به بعضی مدلهای کلاس 400V محدودتر است.
پیش از سفارش مدل iS5-2 باید ولتاژ ورودی واقعی مجموعه بررسی شود. پلاک موتور نیز باید از نظر ولتاژ، نوع سربندی و جریان نامی کنترل شود. استفاده از عنوان 220V بدون بررسی سهفازبودن شبکه میتواند باعث انتخاب اشتباه شود.
اینورتر LS iS5-4
پسوند -4 مربوط به مدلهای سهفاز کلاس 400V است. این مدلها برای ورودی سهفاز 380–480V طراحی شدهاند. محدوده کامل این خانواده، توانهای متنوعی تا 75kW را پوشش داده است.
مدل iS5-4 در بسیاری از کارخانهها و تابلوهای صنعتی قدیمی دیده میشود. هنگام جایگزینی آن باید کد کامل دستگاه و جریان خروجی ثبت شود. تکیه بر توان تقریبی موتور برای انتخاب جایگزین کافی نیست.
روشهای کنترلی درایو LS iS5
روش کنترل اینورتر بر رفتار موتور در سرعتهای مختلف اثر میگذارد. انتخاب صحیح روش کنترل، پایداری سرعت و گشتاور را افزایش میدهد. سری iS5 چند روش متداول را برای کاربردهای مختلف ارائه میکند.
کنترل V/F
کنترل V/F برای کاربردهایی مناسب است که به گشتاور بسیار دقیق نیاز ندارند. فن، پمپ و بعضی نوار نقالهها نمونههایی از این کاربردها هستند. راهاندازی و تنظیم این روش نیز نسبتاً ساده است.
در کنترل V/F، نسبت ولتاژ به فرکانس براساس منحنی تنظیمشده تغییر میکند. انتخاب منحنی مناسب به نوع بار و ویژگیهای موتور بستگی دارد. تنظیم نادرست میتواند باعث افت گشتاور یا افزایش دمای موتور شود.
کنترل برداری بدون سنسور
کنترل برداری بدون سنسور برای دستیابی به کنترل بهتر گشتاور استفاده میشود. این روش بدون دریافت بازخورد مستقیم از انکودر کار میکند. عملکرد آن برای نوار نقاله، میکسر و ماشینآلات تولیدی مناسبتر است.
ثبت صحیح اطلاعات پلاک موتور در پارامترهای اینورتر اهمیت زیادی دارد. توان، جریان، فرکانس و سرعت نامی باید دقیق وارد شوند. اجرای Auto Tuning نیز میتواند کیفیت کنترل را افزایش دهد.
کنترل برداری دارای سنسور
در کاربردهای حساستر میتوان از کنترل برداری دارای سنسور استفاده کرد. این روش به بازخورد سرعت و تجهیزات جانبی سازگار نیاز دارد. امکان استفاده از آن باید براساس کارت آپشن، موتور و کد کامل دستگاه بررسی شود.
این حالت برای تمام کاربردها ضروری نیست. هزینه تجهیزات، سیمکشی انکودر و حساسیت محیط باید در تصمیمگیری لحاظ شوند. برای پروژههای جدید، مقایسه این قابلیت با درایوهای نسل جدید LS نیز پیشنهاد میشود.
کاربردهای اینورتر ال اس iS5
توانهای متنوع و روشهای کنترلی مختلف، دامنه کاربرد سری iS5 را گسترده کردهاند. این درایو در خطوط تولید قدیمی و تابلوهای صنعتی مختلف مشاهده میشود. انتخاب نهایی باید متناسب با گشتاور، سیکل کاری و محیط انجام شود.
کاربردهای متداول اینورتر LS iS5 شامل موارد زیر هستند:
- نوار نقاله و سیستمهای انتقال مواد
- دستگاههای میکسر و همزن صنعتی
- ماشینآلات بستهبندی
- تجهیزات صنایع نساجی
- اکسترودرها و برخی ماشینآلات تولیدی
- فنهای صنعتی و سیستمهای تهویه
- پمپهای آب و سامانههای کنترل فشار
- ماشینآلات دارای سرعت متغیر
- خطوط تولید دارای PLC یا کنترلر مرکزی
استفاده از این درایو در بالابر، جرثقیل یا تجهیزات حساس به ایمنی، بررسی تخصصی نیاز دارد. مدار ترمز، گشتاور راهاندازی و الزامات ایمنی باید جداگانه ارزیابی شوند. اینورتر بهتنهایی جایگزین تجهیزات ایمنی مکانیکی و الکتریکی نیست.
کنترل PID در اینورتر iS5
کنترل PID داخلی برای ثابت نگهداشتن یک کمیت فرایندی استفاده میشود. این کمیت میتواند فشار، دبی، دما یا سرعت باشد. سیگنال سنسور به ورودی آنالوگ درایو متصل میشود.
اینورتر پس از مقایسه مقدار واقعی با مقدار تنظیمشده، سرعت موتور را تغییر میدهد. این قابلیت میتواند نیاز به کنترلر مجزا را در پروژههای ساده کاهش دهد. تنظیم ضرایب PID باید بهصورت تدریجی و براساس رفتار فرایند انجام شود.
نوع سیگنال سنسور نیز باید با ورودی دستگاه هماهنگ باشد. سیگنالهایی مانند 0–10V یا 4–20mA در پروژههای صنعتی رایج هستند. تنظیم جامپرها، پارامترها و سیمکشی باید مطابق نقشه دستگاه انجام شود.
ارتباطات و کنترل خارجی
اینورتر LS iS5 قابلیت کنترل از طریق ترمینالهای فرمان را دارد. فرمان حرکت، توقف، تغییر جهت و انتخاب سرعت میتواند به ورودیها اختصاص داده شود. خروجیها نیز برای اعلام وضعیت، خطا یا رسیدن به فرکانس تنظیم میشوند.
ارتباط RS485 امکان تبادل داده با PLC یا سیستم مانیتورینگ را فراهم میکند. در این سری، پروتکل LS Bus بهصورت رسمی معرفی شده است. شبکه Fnet نیز با تجهیزات و گزینههای ارتباطی سازگار قابل استفاده است.
پیش از جایگزینی درایو در یک شبکه فعال، تنظیمات ارتباطی ثبت شوند. آدرس، سرعت ارتباط، قالب داده و نگاشت رجیسترها اهمیت دارند. درایو جدید ممکن است از آدرسها یا ساختار متفاوتی استفاده کند.
ترمز و مقاومت ترمز
در زمان کاهش سرعت، موتور میتواند انرژی را به سمت درایو بازگرداند. افزایش این انرژی باعث بالارفتن ولتاژ مدار DC میشود. مقاومت ترمز برای تخلیه کنترلشده این انرژی کاربرد دارد.
در برخی مدلهای iS5 تا توان 7.5kW، ترانزیستور ترمز داخلی در نظر گرفته شده است. وجود این بخش به معنی امکان اتصال هر مقاومت دلخواه نیست. مقدار مقاومت، توان حرارتی و دوره کاری باید مطابق مدل انتخاب شوند.
در توانهای بالاتر ممکن است به واحد ترمز خارجی نیاز باشد. این موضوع به توان دستگاه و شدت ترمزگیری وابسته است. انتخاب اشتباه مقاومت میتواند به ترانزیستور ترمز یا خود اینورتر آسیب بزند.
راهنمای انتخاب اینورتر LS iS5
نخستین معیار، ولتاژ ورودی و ولتاژ نامی موتور است. پس از آن باید جریان خروجی اینورتر با جریان موتور مقایسه شود. جریان نامی درایو نباید از نیاز واقعی موتور کمتر باشد.
نوع بار نیز در انتخاب مدل تأثیر مستقیم دارد. فن و پمپ معمولاً رفتار متفاوتی نسبت به نوار نقاله و میکسر دارند. بارهای دارای گشتاور ثابت یا شروع سنگین به بررسی دقیقتری نیاز دارند.
موارد زیر را پیش از استعلام قیمت اینورتر LS iS5 مشخص کنید:
- کد کامل درجشده روی پلاک اینورتر
- توان و جریان نامی موتور
- ولتاژ ورودی مجموعه
- ولتاژ و نوع سربندی موتور
- نوع ماشین و شرایط بار
- زمان موردنیاز برای شتاب و توقف
- نیاز یا عدم نیاز به مقاومت ترمز
- روش دریافت فرمان و تنظیم سرعت
- نوع سیگنالهای آنالوگ
- نیاز به ارتباط با PLC
- شرایط دما، رطوبت و نصب تابلو
- لوازم جانبی نصبشده روی درایو قبلی
در دستگاههای قدیمی بهتر است تصویری واضح از پلاک و ترمینالها تهیه شود. فهرست پارامترهای مهم نیز پیش از بازکردن درایو ثبت شود. این اطلاعات فرایند تعمیر یا جایگزینی را سریعتر میکنند.
نکات نصب و راهاندازی
اینورتر باید در فضایی با تهویه مناسب نصب شود. فاصله کافی از تجهیزات گرم و مسیر گردش هوا ضروری است. تجمع گردوغبار رسانا یا رطوبت میتواند عمر دستگاه را کاهش دهد.
کابل قدرت موتور بهتر است از کابلهای فرمان جدا باشد. اتصال صحیح ارت، نویز و خطر برقگرفتگی را کاهش میدهد. در کابلهای طولانی ممکن است استفاده از راکتور یا فیلتر خروجی ضروری باشد.
قرار دادن کنتاکتور میان اینورتر و موتور به بررسی طراحی نیاز دارد. قطع و وصل این کنتاکتور هنگام فعالبودن خروجی درایو توصیه نمیشود. این کار میتواند باعث خطا یا ایجاد تنش الکتریکی شود.
پارامترهای موتور باید پیش از اولین راهاندازی وارد شوند. جهت چرخش موتور ابتدا در فرکانس پایین آزمایش شود. سپس شتاب، توقف، محدودیت فرکانس و حفاظتها تنظیم شوند.
خطاهای رایج اینورتر LS iS5
اضافهجریان میتواند در اثر زمان شتاب کوتاه یا گیرکردن بار ایجاد شود. اتصال کوتاه خروجی و تنظیم نادرست مشخصات موتور نیز از دلایل احتمالی هستند. بررسی مکانیکی دستگاه پیش از تغییر پارامترها ضروری است.
اضافهولتاژ معمولاً هنگام توقف سریع یک بار اینرسیدار رخ میدهد. افزایش زمان کاهش سرعت یا طراحی مدار ترمز میتواند مشکل را برطرف کند. وضعیت مقاومت و واحد ترمز نیز باید بررسی شود.
افزایش دمای هیتسینک ممکن است به فن معیوب یا تهویه ضعیف مربوط باشد. کثیفی مسیر هوا و دمای زیاد تابلو نیز اثرگذار هستند. تمیزکاری باید پس از قطع کامل برق و تخلیه مدار انجام شود.
خطاهای ارتباطی نیز معمولاً از سیمکشی، شیلد، آدرس یا سرعت ارتباط ناشی میشوند. تنظیمات دو سمت شبکه باید کاملاً هماهنگ باشند. عبور کابل ارتباطی کنار کابل موتور میتواند نویز ایجاد کند.
خرید و قیمت اینورتر LS iS5
قیمت اینورتر LS iS5 به توان، کلاس ولتاژی و وضعیت موجودی وابسته است. نو، کارکرده یا تعمیرشدهبودن دستگاه نیز تفاوت قیمت ایجاد میکند. لوازم جانبی نصبشده روی محصول باید هنگام مقایسه قیمت در نظر گرفته شوند.
ازآنجاکه تولید این خانواده متوقف شده، خرید صرفاً براساس قیمت پایین منطقی نیست. سلامت برد قدرت، خازنها، فن و صفحهکلید اهمیت زیادی دارد. شرایط نگهداری انبار و سابقه تعمیر نیز باید بررسی شود.
پیش از خرید، درباره امکان تست دستگاه و شرایط خدمات فروشنده سؤال کنید. ظاهر سالم همیشه نشاندهنده سلامت کامل بخش قدرت نیست. تست در شرایط بار، ارزیابی دقیقتری نسبت به روشنکردن ساده ارائه میدهد.
جایگزین اینورتر LS iS5
انتخاب جایگزین باید براساس کاربرد انجام شود، نه فقط توان درجشده روی پلاک. روش کنترل، تعداد ورودیها و خروجیها و نوع شبکه ارتباطی اهمیت دارند. ابعاد نصب و محل ترمینالها نیز ممکن است تغییر کنند.
در کاربردهای عمومی، برخی مدلهای جدیدتر LS مانند G100 یا S100 قابل بررسی هستند. برای کنترلهای پیشرفتهتر، سری iS7 میتواند یکی از گزینههای احتمالی باشد. هیچکدام بدون بررسی فنی، جایگزین مستقیم تمام مدلهای iS5 محسوب نمیشوند.
در پروژه جایگزینی باید پارامترهای قدیمی دوباره مهندسی شوند. شماره پارامترها و منطق عملکرد میان دو سری یکسان نیست. مدار ترمز، فرمانها، شبکه و تجهیزات بازخورد نیز باید مجدداً کنترل شوند.
برای انتخاب دقیق، کد کامل اینورتر قبلی را ارائه کنید. مشخصات موتور و شرح عملکرد ماشین نیز لازم است. این اطلاعات از خرید مدل ناسازگار و توقف طولانی خط تولید جلوگیری میکنند.
برای راهنمای خرید و دریافت قیمت اینورتر LS iS5 با شماره 03191091031 تماس بگیرید.
