PLC ال اس Master-k

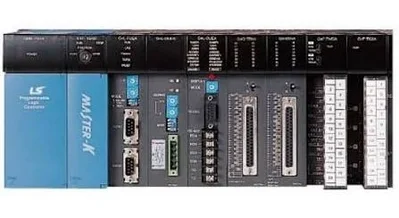

PLC ال اس MASTER-K یا LS ELECTRIC MASTER-K PLC خانواده‌ای از کنترلرهای قابل برنامه‌ریزی شرکت LS Electric است که برای کنترل ماشین‌آلات، فرآیندهای ترتیبی و سیستم‌های اتوماسیون صنعتی طراحی شده است. این خانواده در نسل‌های مختلف با ساختارهای Block Type و Module Type عرضه شده و بسته به مدل، امکانات متفاوتی از کنترل ساده دیجیتال تا شبکه، آنالوگ، PID و Positioning را پوشش می‌دهد.

در کاتالوگ رسمی MASTER-K مدل‌هایی مانند K10S1، K80S، K120S، K200S و K300S دیده می‌شوند. K80S و K120S از ساختار کامپکت استفاده می‌کنند، درحالی‌که K200S و K300S به‌صورت ماژولار طراحی شده‌اند و امکان ترکیب CPU، ورودی و خروجی، ماژول‌های ویژه و تجهیزات شبکه را فراهم می‌کنند.

نکته مهم هنگام بررسی این سری آن است که تمام PLCهای MASTER-K مشخصات یکسان ندارند. ظرفیت برنامه، تعداد I/O، سرعت پردازش، پورت ارتباطی و قابلیت‌های داخلی در هر مدل متفاوت است. به همین دلیل، برای خرید PLC ال اس MASTER-K باید کد دقیق CPU و ساختار واقعی پروژه مشخص باشد.

PLC ال اس MASTER-K چیست؟

PLC یا Programmable Logic Controller کنترلری صنعتی است که وضعیت ورودی‌ها را دریافت می‌کند، برنامه تعریف‌شده توسط کاربر را اجرا می‌کند و براساس منطق برنامه، خروجی‌های مناسب را کنترل می‌کند. این ساختار در اتوماسیون ماشین‌آلات جایگزین بخش بزرگی از مدارهای کنترلی مبتنی بر رله شده است.

MASTER-K یکی از خانواده‌های PLC شرکت LS Electric است. سازنده برای این خانواده هر دو معماری کامپکت و ماژولار را ارائه کرده است تا بتوان سیستم را متناسب با تعداد نقاط کنترلی و امکانات موردنیاز انتخاب کرد.

در مدل‌های کامپکت، CPU، بخش دیجیتال I/O و قسمت تغذیه در یک مجموعه قرار می‌گیرند. در مدل‌های ماژولار، اجزایی مانند CPU، I/O، ماژول ارتباطی و ماژول‌های ویژه به‌صورت جداگانه کنار یکدیگر قرار می‌گیرند.

کاربرد PLC ال اس MASTER-K

کاربرد PLC ال اس MASTER-K به مدل انتخابی و تجهیزات جانبی سیستم بستگی دارد. از این کنترلرها می‌توان برای اجرای توالی ماشین، مدیریت سنسورها و عملگرها، شمارش قطعات، کنترل زمان‌بندی و ارتباط با تجهیزات دیگر استفاده کرد.

در ماشین‌آلات صنعتی، ورودی PLC می‌تواند وضعیت شستی، سنسور مجاورتی، لیمیت سوئیچ یا سایر تجهیزات فرمان را دریافت کند. خروجی نیز می‌تواند تجهیزات مدار فرمان مانند رله، کنتاکتور یا شیر برقی را کنترل کند.

مدل‌های دارای امکانات ویژه می‌توانند وظایف بیشتری انجام دهند. در مستندات MASTER-K قابلیت‌هایی مانند PID، High Speed Counter، Positioning و انواع شبکه‌های صنعتی برای مدل‌ها و ماژول‌های مختلف این خانواده معرفی شده‌اند.

استفاده در ماشین‌آلات قدیمی

امروزه MASTER-K در بسیاری از ماشین‌آلاتی دیده می‌شود که سال‌ها قبل طراحی و راه‌اندازی شده‌اند. به همین دلیل، یکی از کاربردهای مهم این خانواده تعمیر، نگهداری و جایگزینی قطعات سیستم موجود است.

در این شرایط، انتخاب PLC جدید صرفاً براساس تعداد ورودی و خروجی صحیح نیست. برنامه موجود، نوع CPU، حافظه، ساختار آدرس‌دهی، پورت ارتباطی و ماژول‌های نصب‌شده نیز باید بررسی شوند.

قبل از هرگونه تعویض CPU بهتر است از برنامه موجود نسخه پشتیبان تهیه شود. این موضوع به‌خصوص برای تجهیزاتی که فایل اصلی پروژه در دسترس نیست اهمیت بیشتری دارد.

انواع PLC ال اس MASTER-K

برای شناخت انواع PLC ال اس MASTER-K باید مدل‌های این خانواده را جداگانه بررسی کرد. کاتالوگ رسمی LS تفاوت روشنی میان PLCهای Block Type و Module Type نشان می‌دهد.

PLC ال اس MASTER-K K10S1

MASTER-K K10S1 یک PLC کوچک از نوع Micro Block است. در کاتالوگ رسمی برای آن 14 نقطه I/O شامل 8 ورودی و 6 خروجی ذکر شده است.

ظرفیت برنامه K10S1 برابر 800 step اعلام شده و High Speed Counter یک‌فاز با سرعت 8kpps نیز برای آن در مستندات رسمی دیده می‌شود. ارتباط PLC با PC از طریق RS-232C یا RS-485 نیز برای این مدل ذکر شده است.

این مدل بیشتر برای سیستم‌های کوچک‌تر طراحی شده است. در هنگام جایگزینی باید نوع خروجی و ساختار سیم‌بندی مدل موجود به‌طور دقیق بررسی شود.

PLC ال اس MASTER-K K80S

K80S یکی از PLCهای کامپکت MASTER-K است. LS آن را در گروه PLCهای Block Type معرفی کرده و مدل‌های پایه با تعداد نقاط مختلف برای آن در نظر گرفته است.

براساس اطلاعات رسمی، K80S دارای ظرفیت برنامه 7K steps و سرعت پردازش 0.5μs/step است. امکاناتی مانند PID، High Speed Counter، Pulse Output، Pulse Catch و RS-232C داخلی نیز برای آن معرفی شده‌اند.

برای توسعه K80S می‌توان از برخی ماژول‌های اختصاصی دیجیتال، آنالوگ و ارتباطی سازگار استفاده کرد. سازگاری هر تجهیز باید با مدل CPU موجود بررسی شود.

PLC ال اس MASTER-K K120S

K120S یکی از شناخته‌شده‌ترین مدل‌های خانواده MASTER-K است و همچنان در صفحه فعلی محصولات MASTER-K در سایت LS Electric دیده می‌شود. این مدل ساختار Block Type دارد و برای ایجاد سیستم‌های کامپکت طراحی شده است.

در کاتالوگ MASTER-K برای K120S ظرفیت برنامه 10K steps ذکر شده است. سرعت پردازش نیز برای نسخه Standard برابر 0.1μs/step و برای نسخه Economic برابر 0.4μs/step در جدول رسمی آمده است.

حداکثر تعداد نقاط کنترلی K120S در جدول همان کاتالوگ 120 نقطه اعلام شده است. این عدد مربوط به ساختار رسمی معرفی‌شده توسط سازنده است و برای انتخاب دقیق باید مدل Base و Expansion بررسی شود.

PLC ال اس MASTER-K K200S

MASTER-K K200S برخلاف K80S و K120S ساختاری ماژولار دارد. در این سری می‌توان CPU، Power Supply، I/O و سایر ماژول‌های موردنیاز را در قالب یک سیستم ماژولار ترکیب کرد.

LS برای K200S حداکثر 384 نقطه کنترل I/O را در مشخصات اصلی ذکر کرده است. سرعت پردازش نیز برابر 0.5μs/step و ظرفیت برنامه 7K steps در جدول رسمی MASTER-K ثبت شده است.

در مستند اختصاصی K200S نیز چند نوع CPU و امکانات متفاوت برای آن‌ها معرفی شده است. برخی قابلیت‌ها مانند RS-232C، RS-422، PID و High Speed Counter به نوع دقیق CPU وابسته هستند.

بنابراین در زمان فروش PLC ال اس MASTER-K K200S باید کد کامل CPU اعلام شود. عبارت K200S به‌تنهایی برای مشخص‌کردن امکانات دستگاه کافی نیست.

PLC ال اس MASTER-K K300S

K300S نیز یک PLC ماژولار از خانواده MASTER-K است. سازنده این مدل را برای کنترل سیستم‌های کوچک و متوسط با ظرفیت بالاتر نسبت به K200S معرفی کرده است.

براساس کاتالوگ رسمی، حداکثر I/O قابل کنترل برای K300S برابر 1,024 نقطه و سرعت پردازش آن 0.2μs/step ذکر شده است. ظرفیت برنامه نیز 15K steps اعلام شده است.

وجود ماژول‌های ویژه و ارتباطی متنوع، K300S را برای پروژه‌هایی با معماری گسترده‌تر مناسب کرده است. برای این سری ماژول‌های آنالوگ، ترموکوپل، RTD، PID، Positioning و High Speed Counter در کاتالوگ MASTER-K معرفی شده‌اند.

مزایای PLC ال اس MASTER-K

یکی از مزایای MASTER-K تنوع ساختار آن است. در پروژه‌های کوچک می‌توان از مدل‌های Block Type استفاده کرد و در سیستم‌های بزرگ‌تر مدل‌های ماژولار امکان توسعه بیشتری فراهم می‌کنند.

مزیت دیگر، وجود تجهیزات ویژه و ارتباطی متعدد است. کاتالوگ رسمی این خانواده شبکه‌ها و رابط‌هایی مانند RS-232C، RS-422، RS-485، Fnet، Fast Ethernet، Profibus-DP و DeviceNet را معرفی می‌کند. نوع شبکه قابل استفاده به CPU و ماژول نصب‌شده وابسته است.

قابلیت Online Edit نیز برای تعدادی از مدل‌های این خانواده ارائه شده است. این امکان اجازه می‌دهد بخشی از تغییرات برنامه بدون توقف کامل PLC انجام شود، البته اجرای آن باید طبق محدودیت‌های نرم‌افزار و CPU انجام شود.

نرم‌افزار PLC ال اس MASTER-K

نرم‌افزار اصلی برنامه‌نویسی این خانواده KGL-WIN است. LS Electric اعلام می‌کند KGL-WIN برای برنامه‌نویسی و Debug تمام PLCهای MASTER-K طراحی شده است.

این نرم‌افزار امکان ایجاد و ویرایش پروژه، مانیتورینگ وضعیت PLC و انجام عملیات Online را فراهم می‌کند. اطلاعاتی مانند Error Status، وضعیت شبکه و System Status نیز از طریق ابزارهای مانیتورینگ قابل مشاهده هستند.

KGL-WIN همچنین قابلیت Online Editing دارد. طبق توضیحات LS، برنامه ویرایش‌شده در شرایط Online می‌تواند بدون توقف سخت‌افزار PLC دانلود شود.

ارتباط کامپیوتر با MASTER-K

روش ارتباط با PLC به مدل و سخت‌افزار آن بستگی دارد. KGL-WIN امکان اتصال از طریق RS-232C و همچنین Communication Module را ارائه می‌کند.

برای کامپیوترهای جدیدی که پورت سریال ندارند، LS در اطلاعات KGL-WIN به استفاده از USB-RS232C Converter اشاره کرده است. در این شرایط کیفیت مبدل و درایور آن می‌تواند در پایداری ارتباط تأثیر داشته باشد.

ارتباطات صنعتی MASTER-K

ارتباطات یکی از بخش‌های مهم مشخصات PLC ال اس MASTER-K است. در سیستم‌های قدیمی ممکن است PLC از طریق Cnet یا رابط سریال با HMI، اینورتر یا سایر کنترلرها ارتباط داشته باشد.

برای نمونه، مستند فعلی XGT Panel شرکت LS امکان اتصال به MASTER-K 80S، 120S، 200S، 300S و 1000S با پروتکل اختصاصی MASTER-K را نشان می‌دهد. در این مستند از RS-232C و RS-422/485 برای مدل‌های مختلف استفاده شده است.

وجود یک پورت یا پروتکل در یک مدل MASTER-K نباید به تمام خانواده تعمیم داده شود. در مدل‌های ماژولار، نوع کارت ارتباطی نصب‌شده بخش مهمی از مشخصات واقعی سیستم است.

تجهیزات جانبی PLC ال اس MASTER-K

خانواده MASTER-K تجهیزات توسعه متنوعی دارد. ماژول‌های دیجیتال، آنالوگ، ارتباطی و تخصصی بسته به سری PLC قابل استفاده هستند.

در کاتالوگ رسمی، برای K200S و K300S ماژول‌های Analog Input و Analog Output معرفی شده‌اند. ماژول Thermocouple نیز برای این دو خانواده و RTD برای K300S در فهرست تجهیزات دیده می‌شود.

برای K300S همچنین PID Control Module و Analog Timer Module معرفی شده است. Positioning Module یا APM و High Speed Counter نیز برای K200S و K300S در کاتالوگ وجود دارند.

در سیستم موجود، انتخاب تجهیزات جانبی باید براساس کد دقیق ماژول باشد. شباهت فیزیکی دو کارت دلیل سازگاری آن‌ها با یک Rack یا CPU نیست.

راهنمای انتخاب PLC ال اس MASTER-K

در راهنمای انتخاب PLC ال اس MASTER-K ابتدا باید مشخص شود هدف تعمیر یک ماشین موجود است یا طراحی سیستم جدید. برای یک ماشین قدیمی، سازگاری با سخت‌افزار و برنامه فعلی اولویت اصلی است.

کد کامل CPU را مشخص کنید

اولین مرحله، خواندن کد دقیق PLC از روی پلاک است. فقط عباراتی مانند K120S یا K300S اطلاعات کافی برای سفارش قطعه نمی‌دهند.

در سیستم ماژولار، کد CPU، منبع تغذیه، Base، I/O و کارت‌های ارتباطی ثبت شوند. بهتر است قبل از بازکردن تابلو از چینش ماژول‌ها نیز عکس تهیه شود.

تعداد و نوع I/O را بررسی کنید

تعداد ورودی و خروجی دیجیتال باید مشخص شود. علاوه بر تعداد، نوع خروجی Relay یا Transistor و ساختار الکتریکی مدار اهمیت دارد.

اگر ماژول آنالوگ وجود دارد، نوع سیگنال ورودی و خروجی نیز بررسی شود. کارت‌های دما و شمارنده سریع نیز باید به‌صورت جداگانه شناسایی شوند.

برنامه موجود را حفظ کنید

در سیستم‌های MASTER-K قدیمی، برنامه PLC گاهی ارزشمندتر از خود سخت‌افزار است. اگر فایل اصلی پروژه موجود نیست، قبل از تعویض CPU تلاش کنید برنامه فعلی با KGL-WIN خوانده و ذخیره شود.

LS اعلام می‌کند برنامه‌های ایجادشده برای MASTER-K می‌توانند در محیط KGL-WIN مدیریت شوند و این نرم‌افزار برای تمام سری MASTER-K طراحی شده است. بااین‌حال، برخی Deviceها و دستورات بین مدل‌ها متفاوت هستند و تبدیل پروژه باید با بررسی فنی انجام شود.

شبکه ماشین را بررسی کنید

اگر PLC با HMI یا اینورتر ارتباط دارد، کابل ارتباطی را قبل از تعویض بررسی کنید. نوع پورت، Baud Rate، Station Number و پروتکل باید مشخص باشند.

تغییر CPU بدون درنظرگرفتن این تنظیمات می‌تواند باعث قطع ارتباط تجهیزات شود، حتی اگر برنامه منطقی PLC به‌درستی اجرا شود.

نصب PLC ال اس MASTER-K

نصب باید مطابق راهنمای همان مدل انجام شود. شرایط محیطی، تغذیه، ارت و نحوه قرارگیری PLC باید با مستندات سازنده هماهنگ باشند.

برای K120S، LS Electric محدوده دمای کاری 0 تا 55°C و رطوبت 5 تا 95%RH بدون میعان را در راهنمای رسمی اعلام کرده است. ارتفاع نصب نیز تا 2,000m ذکر شده است.

این مشخصات را نباید بدون بررسی به تمام مدل‌های MASTER-K تعمیم داد. در زمان نصب K200S، K300S یا سایر مدل‌ها باید Manual همان سری مبنا قرار گیرد.

سیم‌بندی و نویز

کابل‌های سیگنال PLC باید تا حد امکان از کابل‌های قدرت و خروجی اینورتر فاصله داشته باشند. این موضوع برای سیگنال‌های آنالوگ، شمارنده سریع و خطوط ارتباطی اهمیت بیشتری دارد.

قبل از برق‌دارکردن، ولتاژ تغذیه و COM ورودی و خروجی کنترل شود. نوع خروجی ماژول نیز باید با مدار خارجی تطبیق داده شود.

وضعیت MASTER-K و انتخاب برای پروژه جدید

در وب‌سایت فعلی LS Electric، خانواده MASTER-K همچنان به‌صورت یک گروه محصول وجود دارد، اما در بخش Product این صفحه در حال حاضر K120S و KGL-WIN نمایش داده می‌شوند. مدل‌های بیشتری مانند K80S، K200S و K300S در کاتالوگ رسمی MASTER-K و مستندات پشتیبانی قابل مشاهده هستند.

به همین دلیل، برای یک پروژه جدید بهتر است وضعیت عرضه مدل دقیق قبل از طراحی نهایی بررسی شود. موجودبودن مستند رسمی یا فایل نرم‌افزار به‌تنهایی به معنی یکسان‌بودن وضعیت تجاری همه مدل‌های قدیمی نیست.

در مقابل، اگر هدف تعمیر ماشین موجود باشد، یافتن مدل MASTER-K سازگار می‌تواند از تغییر گسترده برنامه و سیم‌بندی جلوگیری کند. تصمیم بین تعمیر و مهاجرت باید براساس شرایط واقعی ماشین انجام شود.

قیمت PLC ال اس MASTER-K

قیمت PLC ال اس MASTER-K به مدل دقیق، CPU، تعداد I/O و تجهیزات همراه بستگی دارد. قیمت یک K120S کامپکت را نمی‌توان مستقیماً با یک سیستم ماژولار K300S مقایسه کرد.

در مدل‌های ماژولار باید هزینه CPU، Power Supply، Base، I/O و کارت‌های ویژه جداگانه محاسبه شود. وجود ماژول‌های کمیاب یا شبکه‌ای خاص نیز می‌تواند روی هزینه سیستم تأثیر بگذارد.

در سیستم‌های قدیمی، وضعیت موجودی محصول یکی دیگر از عوامل مهم قیمت است. به همین دلیل، استعلام با کد کامل قطعه دقیق‌تر از درخواست عمومی «قیمت MASTER-K» خواهد بود.

خرید و فروش PLC ال اس MASTER-K

برای خرید PLC ال اس MASTER-K بهتر است کد کامل محصول را اعلام کنید. اگر هدف جایگزینی PLC موجود است، عکس واضح پلاک دستگاه و تجهیزات جانبی نیز اطلاعات مفیدی برای انتخاب صحیح فراهم می‌کند.

در زمان فروش PLC ال اس MASTER-K باید سری دقیق مانند K80S، K120S، K200S یا K300S مشخص شود. سپس نوع CPU، I/O و امکانات ارتباطی بررسی شوند.

برای سیستم‌های ماژولار، فقط CPU ملاک انتخاب نیست. ممکن است نیاز به Base، منبع تغذیه، کارت I/O یا ماژول شبکه مشخصی وجود داشته باشد.

اگر ماشین از MASTER-K استفاده می‌کند و قصد نوسازی کامل سیستم را دارید، ابتدا از برنامه و تنظیمات موجود نسخه پشتیبان تهیه کنید. سپس PLC جایگزین، شبکه، HMI و سیم‌بندی به‌عنوان یک سیستم کامل بررسی شوند.

در مجموع، PLC ال اس MASTER-K خانواده‌ای از PLCهای LS Electric با مدل‌های کامپکت و ماژولار است که برای طیف مختلفی از پروژه‌های اتوماسیون صنعتی توسعه یافته است. تفاوت زیاد میان مدل‌های K10S1، K80S، K120S، K200S و K300S باعث می‌شود انتخاب صحیح فقط براساس نام MASTER-K امکان‌پذیر نباشد. کد CPU، تعداد I/O، نوع خروجی، نرم‌افزار KGL-WIN، شبکه و تجهیزات توسعه باید قبل از سفارش به‌صورت دقیق بررسی شوند.
