HMI وینتک cMT

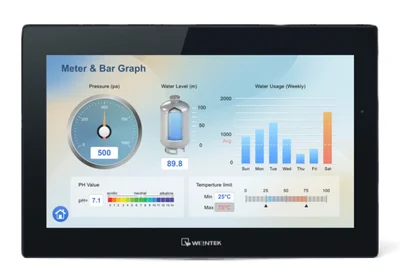

HMI وینتک cMT خانواده‌ای از تجهیزات رابط انسان و ماشین، سرورهای HMI و راهکارهای پردازش اطلاعات صنعتی شرکت Weintek است. این محصولات برای ارتباط با PLC، جمع‌آوری اطلاعات، نمایش صفحات کنترلی روی کلاینت‌های مختلف و ایجاد دسترسی از راه دور استفاده می‌شوند. عبارت cMT در محصولات وینتک با معماری‌های شبکه‌محور، چندنمایشگر و قابلیت‌های IIoT ارتباط دارد.

در وب‌سایت فعلی سازنده، سری cMT مستقل با عنوان cMT Headless معرفی شده است. مدل‌های این گروه نمایشگر داخلی ندارند و شامل cMT-SVR-100، cMT-SVR-102، cMT-SVR-200، cMT-SVR-202 و کنترلر cMT-CTRL01 هستند. خانواده جدیدتر cMT X نیز گروه جداگانه‌ای است و مدل‌های پنلی، Headless، Web Panel و Handheld را در بر می‌گیرد.

HMI وینتک cMT چیست؟

محصولات cMT-SVR در واقع HMI Server یا سرور HMI هستند. پروژه گرافیکی و ارتباط با تجهیزات صنعتی درون سرور اجرا می‌شود، اما صفحات آن از طریق نرم‌افزار cMT Viewer روی کلاینت سازگار نمایش داده می‌شوند. به همین دلیل، این محصولات مانند یک تاچ پنل معمولی دارای LCD و صفحه لمسی داخلی نیستند.

استفاده از ساختار Headless به طراح اجازه می‌دهد واحد پردازش HMI را داخل تابلو نصب کند و نمایش اطلاعات را به یک یا چند کلاینت بسپارد. محل نصب سرور و محل حضور اپراتور می‌توانند از یکدیگر جدا باشند. عملکرد دقیق سیستم به طراحی شبکه، تعداد کلاینت‌ها و تنظیمات پروژه وابسته است.

مدل cMT-CTRL01 نقش متفاوتی دارد. این محصول یک PLC مبتنی بر CODESYS همراه با IIoT Gateway است و از استاندارد IEC 61131-3 پشتیبانی می‌کند. طبق اطلاعات سازنده، این مدل قابلیت‌های OPC UA Server/Client، MQTT و Modbus TCP/IP Gateway را نیز ارائه می‌دهد. مشخصات رسمی cMT-CTRL01

کاربرد HMI وینتک cMT در اتوماسیون

یکی از کاربردهای اصلی HMI وینتک cMT، ایجاد یک رابط اپراتوری بدون وابستگی به نمایشگر داخلی است. سرور می‌تواند داخل تابلو برق نصب شود و صفحات پروژه از طریق cMT Viewer در محل مناسب نمایش داده شوند. این ساختار در ماشین‌آلات، خطوط تولید و سامانه‌های پایش توزیع‌شده کاربرد دارد.

در یک خط تولید می‌توان اطلاعات PLC، اینورتر، کنترلر دما و سایر تجهیزات را در پروژه HMI جمع‌آوری کرد. اپراتور براساس سطح دسترسی خود وضعیت ماشین، آلارم‌ها، شمارنده تولید و مقادیر فرایندی را مشاهده می‌کند. امکان ارسال فرمان یا تغییر Setpoint نیز باید با توجه به طراحی پروژه و الزامات ایمنی تعریف شود.

در پروژه‌های دارای چند ایستگاه کاری، نمایش اطلاعات روی چند کلاینت می‌تواند انعطاف بیشتری ایجاد کند. قابلیت Control Token در سری cMT برای جلوگیری از کنترل هم‌زمان یک شیء توسط چند کاربر طراحی شده است. با فعال‌سازی این قابلیت، تنها کلاینتی که توکن کنترل را دریافت کرده است اجازه کار با شیء مربوط را دارد. توضیحات رسمی Control Token

مدل‌های cMT-SVR دارای درگاه‌های سریال و Ethernet هستند و می‌توانند با PLCها و کنترلرهای سازگار ارتباط برقرار کنند. سازگاری دقیق به درایور انتخاب‌شده در EasyBuilder Pro، تنظیمات پورت و پروتکل دستگاه مقابل وابسته است. وجود پورت RS-485 یا Ethernet به‌تنهایی سازگاری کامل دو تجهیز را تضمین نمی‌کند.

cMT-CTRL01 برای پروژه‌هایی مناسب است که علاوه بر ارتباطات صنعتی، به اجرای برنامه کنترلی CODESYS نیز نیاز دارند. این مدل می‌تواند همراه با ماژول‌های I/O سازگار به کار رود. انتخاب آن باید براساس معماری کنترل، زمان اجرای برنامه، تعداد ورودی و خروجی و پروتکل شبکه انجام شود.

مزایای سری cMT وینتک

طراحی بدون نمایشگر، یکی از مهم‌ترین ویژگی‌های مدل‌های cMT-SVR است. این ساختار فضای کمتری روی درِ تابلو اشغال می‌کند و نیازی به ایجاد برش برای نصب HMI ندارد. خود سرور روی ریل 35mm DIN نصب می‌شود.

جدا بودن پردازش پروژه از نمایشگر، انتخاب محل مشاهده اطلاعات را انعطاف‌پذیر می‌کند. در صورت استفاده از کلاینت‌های سازگار می‌توان صفحات HMI را بدون نصب یک پنل اپراتوری مستقل در هر نقطه مشاهده کرد. تعداد اتصالات و نحوه کنترل هم‌زمان باید طبق محدودیت‌های نرم‌افزاری همان مدل و پروژه تنظیم شود.

حافظه داخلی، درگاه microSD و USB Host در مدل‌های cMT-SVR امکان ذخیره پروژه یا داده را براساس قابلیت‌های نرم‌افزاری فراهم می‌کنند. ظرفیت، فرمت حافظه و روش ثبت اطلاعات باید از راهنمای همان مدل بررسی شود. استفاده از حافظه جانبی نامناسب ممکن است ثبت Data Log یا Event Log را مختل کند.

دسترسی راه دور یکی دیگر از قابلیت‌های قابل بررسی است. مدل‌های cMT-SVR-102 و cMT-SVR-202 دارای مجوز داخلی EasyAccess 2.0 هستند، اما در مدل‌های cMT-SVR-100 و cMT-SVR-200 این قابلیت به‌صورت اختیاری اعلام شده است. EasyAccess 2.0 برای ارتباط راه دور، عیب‌یابی، به‌روزرسانی پروژه و PLC Pass-through طراحی شده است. معرفی رسمی EasyAccess 2.0

انواع HMI وینتک cMT

cMT-SVR-100

cMT-SVR-100 یک HMI Server بدون نمایشگر با قابلیت اتصال به cMT Viewer است. این مدل از پردازنده Quad-core RISC، حافظه Flash برابر 256MB و حافظه RAM برابر 256MB استفاده می‌کند. یک USB Host و یک درگاه microSD نیز برای آن در نظر گرفته شده است.

این مدل دو پورت Ethernet از نوع 10/100 Base-T دارد. درگاه‌های سریال آن شامل COM1 با RS-232،‏ COM2 با RS-485 2W/4W و COM3 با RS-485 2W هستند. مجوز EasyAccess 2.0 برای این مدل اختیاری است. مشخصات cMT-SVR-100

cMT-SVR-102

مشخصات اصلی cMT-SVR-102 به cMT-SVR-100 نزدیک است. این مدل نیز 256MB حافظه Flash،‏ 256MB حافظه RAM، دو پورت Ethernet، سه درگاه سریال، USB Host و microSD دارد. تفاوت مهم آن، وجود مجوز داخلی EasyAccess 2.0 است.

اگر دسترسی راه دور بخشی قطعی از پروژه باشد، بررسی مدل 102 می‌تواند هزینه و فرایند فعال‌سازی مجوز را شفاف‌تر کند. بااین‌حال، استفاده ایمن از دسترسی راه دور به تنظیمات حساب، سیاست امنیت شبکه و مدیریت کاربران نیاز دارد. مشخصات cMT-SVR-102

cMT-SVR-200

cMT-SVR-200 یک HMI Server مجهز به WiFi است. این مدل از استانداردهای IEEE 802.11b/g/n پشتیبانی می‌کند و یک پورت Ethernet از نوع 10/100 Base-T دارد. ترکیب پورت‌های سریال، USB Host و microSD آن مشابه گروه cMT-SVR است.

وجود WiFi می‌تواند در پروژه‌هایی مفید باشد که کابل‌کشی شبکه تا محل نصب دشوار است. بااین‌حال، پایداری سیگنال، تداخل فرکانسی، امنیت شبکه و شرایط محیطی باید ارزیابی شوند. EasyAccess 2.0 برای این مدل به‌صورت اختیاری درج شده است. مشخصات cMT-SVR-200

cMT-SVR-202

cMT-SVR-202 نسخه دارای WiFi و مجوز داخلی EasyAccess 2.0 است. این مدل از یک پورت Ethernet، ارتباط WiFi مطابق IEEE 802.11b/g/n، سه رابط سریال، microSD و USB Host برخوردار است. حافظه Flash و RAM آن هرکدام 256MB اعلام شده‌اند.

مدل 202 برای پروژه‌ای قابل بررسی است که هم ارتباط بی‌سیم و هم دسترسی راه دور در طراحی اولیه پیش‌بینی شده باشد. انتخاب آن نباید تنها براساس وجود WiFi انجام شود. کیفیت پوشش شبکه، سیاست امنیتی کارخانه و مسیر ارتباط با PLC نیز اهمیت دارند. مشخصات cMT-SVR-202

cMT-CTRL01

cMT-CTRL01 یک تاچ پنل نیست و در گروه PLC و IIoT Gateway قرار می‌گیرد. این مدل دارای پردازنده Dual-core RISC،‏ 4GB حافظه Flash،‏ 512MB حافظه RAM و شیار SD/SDHC است. دو پورت Ethernet و سه رابط سریال نیز در مشخصات آن دیده می‌شود.

بخش CODESYS این محصول از پروتکل‌هایی مانند Modbus TCP/IP Master،‏ EtherCAT Master و EtherNet/IP Scanner پشتیبانی می‌کند. پشتیبانی از PROFINET Controller به نسخه مشخصی از CODESYS Runtime و Package وابسته است. بنابراین نسخه Runtime باید پیش از طراحی شبکه کنترل شود.

تفاوت cMT و cMT X

در دسته‌بندی فعلی Weintek، عنوان cMT Headless برای مدل‌های cMT-SVR و cMT-CTRL01 استفاده شده است. در مقابل، cMT X خانواده جدیدتر و گسترده‌تری است که زیرگروه‌های Basic،‏ Standard،‏ Advanced،‏ Web Panel،‏ Viewer Panel،‏ Handheld و Headless دارد. این دو عنوان نباید هنگام استعلام یا سفارش به‌جای یکدیگر استفاده شوند.

اگر پروژه به یک نمایشگر لمسی یکپارچه نیاز دارد، مدل‌های cMT-SVR انتخاب مستقیم نیستند. در چنین شرایطی باید مدل‌های پنلی cMT X با ابعاد، رزولوشن و نوع تاچ مناسب بررسی شوند. اگر پردازش مستقل از نمایشگر و معماری مبتنی بر cMT Viewer هدف اصلی است، سری cMT Headless گزینه مرتبط‌تری خواهد بود.

نرم‌افزار HMI وینتک cMT

طراحی پروژه سری cMT با EasyBuilder Pro انجام می‌شود. این نرم‌افزار برای ساخت صفحات گرافیکی، تعریف ارتباط با PLC، ایجاد آلارم، ثبت داده و تنظیم حساب‌های کاربری استفاده می‌شود. امکانات قابل استفاده ممکن است با توجه به مدل و نسخه نرم‌افزار تفاوت داشته باشند.

طبق اطلاعات رسمی Weintek، نرم‌افزار EasyBuilder Pro بیش از 400 درایور PLC دارد. پیش از انتخاب درایور باید PLC Connection Guide مطالعه شود و مدل دقیق کنترلر، پورت و پروتکل آن کنترل شود. نرم‌افزار رسمی EasyBuilder Pro

ابزار cMT Diagnoser برای بررسی عملکرد پروژه و عیب‌یابی سری cMT توسعه یافته است. این ابزار می‌تواند وضعیت اشیای صفحه، ارتباط تجهیزات و پیام‌های MQTT را بررسی کند. استفاده از آن در زمان راه‌اندازی و یافتن خطاهای ارتباطی مفید است. معرفی رسمی cMT Diagnoser

راهنمای انتخاب HMI وینتک cMT

انتخاب براساس نوع نمایش

ابتدا مشخص کنید پروژه به نمایشگر داخلی نیاز دارد یا صفحات باید روی کلاینت‌های شبکه نمایش داده شوند. اگر اپراتور باید مستقیما از یک تاچ پنل روی درِ تابلو استفاده کند، محصولات cMT-SVR به‌تنهایی این نیاز را برآورده نمی‌کنند. در این حالت باید یک کلاینت مناسب یا مدل پنلی سازگار انتخاب شود.

برای معماری بدون نمایشگر، محل نصب سرور و کلاینت‌ها را تعیین کنید. تعداد کاربران، نوع دسترسی و امکان صدور فرمان از هر کلاینت نیز باید مشخص باشد. قابلیت Control Token برای مدیریت حق کنترل اهمیت دارد.

انتخاب بین ارتباط کابلی و WiFi

مدل‌های cMT-SVR-100 و cMT-SVR-102 دو پورت Ethernet دارند و WiFi داخلی ندارند. مدل‌های cMT-SVR-200 و cMT-SVR-202 دارای WiFi و یک پورت Ethernet هستند. انتخاب میان این گروه‌ها باید براساس توپولوژی شبکه انجام شود.

در محیط‌های دارای نویز، موانع فلزی یا محدودیت امنیتی، ارتباط کابلی معمولا ارزیابی دقیق‌تری می‌طلبد. در شبکه بی‌سیم باید قدرت سیگنال و تداخل کانال‌ها در محل واقعی اندازه‌گیری شود. اطلاعات محرمانه پروژه نباید روی یک شبکه بی‌سیم بدون تنظیمات امنیتی مناسب منتقل شود.

بررسی درگاه‌های سریال

تمام مدل‌های cMT-SVR فعلی دارای RS-232 و RS-485 هستند، اما نحوه تخصیص COMها باید طبق دیتاشیت انجام شود. در ارتباط RS-485 باید نوع 2W یا 4W، آدرس Station،‏ Baud Rate،‏ Parity و Stop Bit کنترل شوند. سیم‌بندی نادرست A و B از دلایل متداول قطع ارتباط است.

اگر چند تجهیز روی یک شبکه RS-485 قرار می‌گیرند، ساختار باس، طول کابل و مقاومت انتهایی نیز اهمیت دارد. استفاده از انشعاب‌های بلند می‌تواند کیفیت ارتباط را کاهش دهد. کابل شیلددار باید مطابق دستورالعمل تجهیزات و اصول ارت پروژه نصب شود.

بررسی EasyAccess 2.0

اگر دسترسی از راه دور لازم است، نوع مجوز را پیش از خرید کنترل کنید. مدل‌های دارای پسوند 102 و 202 مجوز داخلی EasyAccess 2.0 دارند. در مدل‌های 100 و 200 وضعیت این قابلیت اختیاری است.

EasyAccess 2.0 امکان عیب‌یابی، انتقال پروژه و PLC Pass-through را فراهم می‌کند. بااین‌حال، فعال‌سازی دسترسی راه دور باید با تأیید مسئول شبکه و براساس سیاست امنیت سایبری مجموعه انجام شود. تعریف سطح دسترسی و محافظت از حساب‌ها ضروری است.

انتخاب cMT-CTRL01

اگر پروژه به اجرای منطق PLC در محیط CODESYS نیاز دارد، cMT-CTRL01 باید جداگانه ارزیابی شود. نوع شبکه صنعتی، تعداد ماژول‌های I/O و نسخه Runtime باید مشخص باشند. این مدل جایگزین مستقیم یک HMI لمسی یا cMT-SVR نیست.

نصب و راه‌اندازی سری cMT

مدل‌های cMT-SVR روی ریل 35mm DIN نصب می‌شوند و درجه حفاظت بدنه آن‌ها IP20 اعلام شده است. بنابراین دستگاه باید داخل تابلو مناسب و دور از آب، گردوغبار رسانا و تماس مستقیم نصب شود. فضای اطراف دستگاه نیز باید برای سیم‌کشی و دفع حرارت کافی باشد.

ولتاژ ورودی مدل‌های cMT-SVR برابر 24±20%VDC اعلام شده است. مصرف cMT-SVR-100 و cMT-SVR-102 برابر 230mA@24VDC و مصرف مدل‌های cMT-SVR-200 و cMT-SVR-202 برابر 450mA@24VDC درج شده است. منبع تغذیه باید با درنظرگرفتن سایر بارهای تابلو انتخاب شود.

پس از نصب، تنظیمات IP سرور و کلاینت باید انجام شوند. آدرس‌های شبکه نباید تکراری باشند و Subnet Mask باید با معماری شبکه هماهنگ شود. سپس پروژه EasyBuilder Pro انتقال داده می‌شود و اتصال cMT Viewer آزمایش خواهد شد.

ارتباط PLC باید ابتدا با تعداد محدودی تگ بررسی شود. پس از اطمینان از خواندن و نوشتن صحیح، آلارم‌ها، Data Log، کاربران و عملکرد صفحات کامل آزمایش شوند. واکنش سیستم هنگام قطع PLC، قطع شبکه یا خاموش شدن کلاینت نیز باید کنترل شود.

تجهیزات جانبی HMI وینتک cMT

منبع تغذیه 24VDC، سوئیچ Ethernet و کابل شبکه از تجهیزات متداول این سری هستند. برای مدل‌های WiFi ممکن است Access Point صنعتی یا زیرساخت بی‌سیم مناسب نیاز باشد. انتخاب تجهیزات شبکه باید براساس شرایط محیط و سیاست امنیتی مجموعه انجام شود.

کابل‌های RS-232 و RS-485 باید مطابق نقشه پین‌های HMI و کنترلر ساخته شوند. کارت microSD، حافظه USB و تجهیزات ذخیره‌سازی نیز فقط براساس ظرفیت و فرمت پشتیبانی‌شده انتخاب شوند. برای cMT-CTRL01 باید ماژول‌های I/O و کوپلرهای سازگار با معماری پروژه بررسی شوند.

رایانه صنعتی، تبلت یا نمایشگر مجهز به کلاینت مناسب می‌تواند برای نمایش صفحات cMT Viewer استفاده شود. سیستم‌عامل و نسخه نرم‌افزار باید با cMT Viewer سازگار باشند. مجوز EasyAccess 2.0 نیز در مدل‌هایی که لایسنس داخلی ندارند، ممکن است به‌صورت جداگانه لازم باشد.

قیمت HMI وینتک cMT

قیمت HMI وینتک cMT به کد فنی و امکانات دستگاه بستگی دارد. وجود WiFi، تعداد پورت‌های Ethernet، مجوز داخلی EasyAccess 2.0 و قابلیت CODESYS از عوامل مؤثر بر اختلاف قیمت هستند. تجهیزات سری cMT-SVR و cMT-CTRL01 نباید تنها براساس قیمت با یکدیگر مقایسه شوند؛ زیرا کاربرد یکسانی ندارند.

هزینه کل پروژه ممکن است شامل منبع تغذیه، تجهیزات شبکه، کلاینت نمایش، حافظه جانبی، کابل ارتباطی و خدمات برنامه‌نویسی باشد. در سیستم‌های چندکاربره، تعداد کلاینت‌ها و زیرساخت شبکه نیز بر هزینه نهایی اثر می‌گذارند. قیمت سخت‌افزار به‌تنهایی هزینه کامل پیاده‌سازی را نشان نمی‌دهد.

در فروش HMI وینتک cMT باید وضعیت مجوز EasyAccess 2.0 نیز در پیش‌فاکتور مشخص شود. پسوند مدل اهمیت دارد و cMT-SVR-100 با cMT-SVR-102 یا cMT-SVR-200 با cMT-SVR-202 یکسان نیست. ثبت کد کامل محصول از خطای سفارش جلوگیری می‌کند.

خرید HMI وینتک cMT

برای خرید HMI وینتک cMT ابتدا مشخص کنید که به HMI Server، مدل WiFi یا کنترلر CODESYS نیاز دارید. مدل PLC، پروتکل ارتباطی، تعداد پورت‌ها، نوع کلاینت و نیاز به دسترسی از راه دور را نیز ثبت کنید. این اطلاعات امکان انتخاب دقیق‌تر را فراهم می‌کنند.

مشخصات HMI وینتک cMT باید از دیتاشیت کد کامل محصول بررسی شود. شباهت ظاهری مدل‌های SVR به معنی یکسان بودن تعداد پورت Ethernet، ارتباط WiFi یا نوع مجوز نیست. در پروژه جایگزینی، فایل برنامه و معماری شبکه قبلی نیز باید بررسی شوند.

برای راهنمای خرید و دریافت قیمت HMI وینتک cMT با شماره 03191091031 تماس بگیرید.
