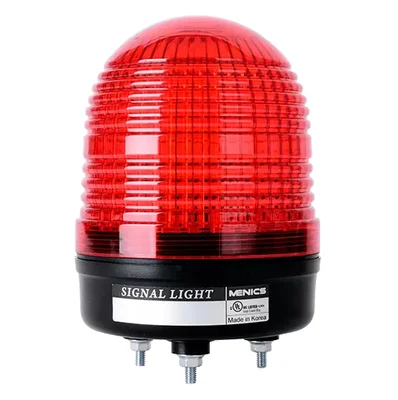

چراغ سیگنال یکی از ساده‌ترین و در عین حال مهم‌ترین تجهیزات نمایش وضعیت در تابلو برق و ماشین‌آلات صنعتی است. این تجهیز یک وضعیت الکتریکی را به علامت نوری قابل مشاهده تبدیل می‌کند تا اپراتور بدون اندازه‌گیری مستقیم مدار بتواند شرایطی مانند روشن بودن سیستم، آماده‌به‌کار بودن، فعال شدن یک خروجی یا ایجاد وضعیت هشدار را تشخیص دهد.
چراغ سیگنال در منابع فنی با نام‌های Pilot Light و Indicator Light نیز شناخته می‌شود. مدل‌های صنعتی در رنگ، ولتاژ، قطر نصب، جنس بدنه و ساختار Light Source متفاوت هستند. به همین دلیل برای Replacement یا خرید پروژه‌ای نباید فقط رنگ و ظاهر چراغ ملاک انتخاب قرار گیرد.
چراغ سیگنال چیست؟
Pilot Light یک تجهیز نمایش‌دهنده است که با دریافت Voltage مشخص روشن می‌شود. برخلاف Push Button معمولی، وظیفه اصلی آن ارسال فرمان نیست و برای اطلاع‌رسانی وضعیت مدار به اپراتور استفاده می‌شود.
برای مثال می‌توان چراغ سبز را به Feedback کنتاکتور متصل کرد تا فقط در زمان فعال بودن واقعی Contactor روشن شود. همچنین یک چراغ می‌تواند از خروجی PLC فرمان بگیرد و وضعیت تعریف‌شده در برنامه را نشان دهد.
معنی رنگ و وضعیت باید در نقشه و استاندارد پروژه مشخص باشد. صرفاً از روی رنگ نمی‌توان Function واقعی یک چراغ داخل ماشین را قطعی تشخیص داد.
کاربرد چراغ سیگنال در تابلو برق
نمایش وجود برق
نمایش وضعیت Run
نمایش Alarm یا Fault
نمایش وضعیت Contactor
نمایش خروجی PLC
نمایش وضعیت مدار فرمان
تفاوت چراغ سیگنال و تاور لایت
چراغ سیگنال معمولاً مستقیماً روی درب تابلو یا پنل ماشین نصب می‌شود و یک وضعیت را در فاصله نزدیک به اپراتور نشان می‌دهد. هر Pilot Light معمولاً یک Signal بصری مشخص ایجاد می‌کند.
Tower Light یا Signal Tower معمولاً در ارتفاع بالاتر ماشین قرار می‌گیرد و برای دیده شدن وضعیت از فاصله بیشتر طراحی شده است. یک تاور لایت می‌تواند چند طبقه رنگی، حالت Flash و Buzzer داشته باشد.
بنابراین صفحه «چراغ سیگنال» برای تجهیزات Panel-Mount کوچک مناسب است و صفحه «تاور لایت» باید روی Stack Light و Signal Tower متمرکز باقی بماند.
تفاوت چراغ سیگنال و شستی چراغ‌دار
Illuminated Push Button هم امکان دریافت فرمان از اپراتور و هم امکان نمایش نوری دارد. با فشار Head، Contact Block آن تغییر وضعیت می‌دهد.
Pilot Light معمولی Actuator فرمان ندارد و فقط Indicator است. برای همین در یک چراغ سیگنال معمولی نیازی به انتخاب NO یا NC وجود ندارد، مگر محصول بخشی از یک Assembly ترکیبی باشد.
انواع چراغ سیگنال از نظر ساختار
| نوع |
ساختار |
ویژگی انتخاب |
| Compact |
مجموعه یکپارچه |
نصب و سفارش ساده‌تر |
| Modular |
Head، Holder و Light Module مجزا |
امکان ترکیب اجزای مختلف |
| LED Integral |
LED داخل مجموعه قرار دارد |
ولتاژ دقیق محصول |
| Lamp Base |
لامپ یا LED قابل نصب روی پایه |
نوع Base و Voltage لامپ |
چراغ سیگنال LED
بخش بزرگی از Pilot Lightهای جدید صنعتی از LED استفاده می‌کنند. LED مصرف پایین، اندازه کوچک و عمر کاری مناسبی برای استفاده مداوم روی تابلو فراهم می‌کند.
با این حال عبارت LED به‌تنهایی برای انتخاب کافی نیست. Voltage و AC/DC بودن ماژول باید بررسی شوند و در برخی خانواده‌ها LED قابل تعویض است، در حالی که در مدل Compact به‌صورت Integral داخل تجهیز قرار دارد.
Siemens در SIRIUS ACT هم Complete Unit با LED Module جداگانه و هم Indicator Lightهای Compact با منبع نور داخلی ارائه می‌کند.
چراغ سیگنال 22mm
قطر نصب 22mm یکی از رایج‌ترین ابعاد تجهیزات فرمان صنعتی است. چراغ سیگنال روی Hole ایجادشده در درب تابلو قرار می‌گیرد و بخش Light Module یا ترمینال در پشت پنل نصب می‌شود.
محصولات فعلی Siemens SIRIUS ACT و ABB Pilot Devices دارای خانواده گسترده 22mm هستند. Schneider Harmony XB5 و XB7 نیز گزینه‌های 22mm متعددی برای Pilot Light ارائه می‌کند.
عدد 22mm به Cutout نصب مربوط است و الزاماً قطر خارجی Lens نیست. برای نمونه برخی Indicator Lightهای 22mm زیمنس دارای قطر ظاهری حدود 29.5mm هستند.
آیا همه چراغ‌های سیگنال 22mm هستند؟
خیر. 22mm بسیار رایج است، اما مدل‌های 16mm، 30mm و ساختارهای دیگر نیز در بازار وجود دارند. در Replacement، اندازه سوراخ موجود روی Panel باید با محصول جدید هماهنگ باشد.
تغییر Diameter ممکن است نیازمند سوراخ‌کاری مجدد درب تابلو یا استفاده از Adapter باشد. بنابراین اندازه Cutout باید قبل از سفارش ثبت شود.
ولتاژ چراغ سیگنال
Voltage مهم‌ترین پارامتر الکتریکی Pilot Light است. اتصال یک Indicator 24V به شبکه 230V می‌تواند باعث خرابی سریع محصول شود.
در محصولات فعلی صنعتی می‌توان گزینه‌هایی مانند 24V AC/DC، 110–120V AC و 230–240V AC مشاهده کرد. بعضی برندها مدل‌های Multi-Voltage نیز عرضه می‌کنند.
Schneider Harmony XB5 برای نمونه در خانواده Universal LED گزینه‌های 24V، 110–120V و 230–240V دارد. Siemens SIRIUS ACT نیز مدل‌های 24V AC/DC و 230V AC را در سبد جاری ارائه می‌کند.
چراغ سیگنال 24V
24VDC یکی از ولتاژهای رایج مدار فرمان در ماشین‌آلات جدید است. در پروژه‌هایی که PLC و Sensorها با 24VDC کار می‌کنند، استفاده از Indicator مناسب همین Supply طراحی مدار را ساده‌تر می‌کند.
بعضی Pilot Lightها 24V AC/DC هستند و هر دو نوع تغذیه را می‌پذیرند، اما این ویژگی عمومی نیست. مشخصات روی بدنه یا Datasheet باید ملاک باشد.
چراغ سیگنال 220 یا 230 ولت
مدل‌های مناسب شبکه AC نیز وجود دارند و برای نمایش وجود Voltage یا وضعیت مدارهای دارای Supply شبکه استفاده می‌شوند. Rating دقیق می‌تواند 220V، 230V یا محدوده‌ای مانند 230–240V باشد.
هنگام Replacement بهتر است عدد درج‌شده روی محصول قبلی با کاتالوگ مدل جدید تطبیق داده شود و فقط عبارت بازار «چراغ 220 ولت» مبنای انتخاب قرار نگیرد.
رنگ چراغ سیگنال
قرمز، سبز، زرد یا Amber، آبی، سفید و Clear از رنگ‌های رایج Pilot Light هستند. بسیاری از خانواده‌های صنعتی همین مجموعه رنگ‌ها را ارائه می‌کنند.
رنگ‌ها باید بر اساس منطق مشخص پروژه انتخاب شوند. استاندارد IEC 60073 اصول کدگذاری Indicator و Actuator با رنگ و روش‌های تکمیلی را تعریف می‌کند.
بهتر است علاوه بر رنگ از Label یا Symbol مناسب نیز استفاده شود، زیرا وضعیت ماشین نباید فقط به توانایی اپراتور در تشخیص رنگ وابسته باشد.
چراغ سیگنال فلزی و پلاستیکی
Pilot Lightهای صنعتی می‌توانند دارای Bezel فلزی یا پلاستیکی باشند. انتخاب Material به خانواده محصول، طراحی تابلو و شرایط مکانیکی محیط وابسته است.
Schneider برای مثال در Harmony XB4 محصولات فلزی و در XB5 محصولات پلاستیکی دارد. Siemens SIRIUS ACT نیز Indicator Lightهای Metal و Plastic در قطر 22mm عرضه می‌کند.
فلزی بودن الزاماً به معنی Voltage، IP یا عمر بیشتر نیست. مشخصات فنی باید روی همان کد محصول بررسی شوند.
درجه حفاظت IP چراغ سیگنال
قسمت جلویی Pilot Light روی سطح خارجی Panel قرار دارد و ممکن است در معرض Dust، Water، روغن یا شست‌وشو باشد. بنابراین Front IP Rating در محیط‌های صنعتی اهمیت زیادی دارد.
بعضی مدل‌های فعلی SIRIUS ACT زیمنس دارای IP66، IP67 و IP69(IP69K) در قسمت جلویی هستند، در حالی که حفاظت ترمینال پشت تجهیز می‌تواند مقدار دیگری مانند IP20 داشته باشد.
این تفاوت بسیار مهم است؛ زیرا IP جلوی تابلو را نباید به کل بدنه و ترمینال‌های پشت Panel تعمیم داد. همچنین نصب صحیح Gasket و Holder در حفظ Rating تاثیر دارد.
نکته انتخاب:
هنگام بررسی IP مشخص کنید Rating مربوط به Front تجهیز است یا کل Assembly. در بسیاری از Pilot Deviceها قسمت ترمینال پشت تابلو حفاظت متفاوتی دارد.
چراغ سیگنال Compact و Modular
Compact Pilot Light به‌صورت یک مجموعه مشخص عرضه می‌شود و انتخاب آن ساده‌تر است. در این محصولات Light Source و ساختار اتصال از قبل با یکدیگر هماهنگ شده‌اند.
در مدل Modular، Lens یا Head، Holder و LED Module ممکن است کدهای جداگانه داشته باشند. مزیت این ساختار انعطاف بیشتر در انتخاب Voltage، رنگ و اجزای Replacement است.
هنگام خرید باید مشخص شود کد سفارش مربوط به Complete Unit است یا فقط Head. یک Head بدون LED Module و Holder ممکن است به‌تنهایی قابل استفاده نباشد.
چراغ سیگنال Schneider Harmony
Schneider در خانواده Harmony گزینه‌های متنوع Pilot Light دارد. XB5 شامل مدل‌های پلاستیکی 22mm با Universal LED است و رنگ‌هایی مانند قرمز، سبز، آبی، نارنجی و سفید در این خانواده وجود دارند.
XB7 نیز سری Monolithic یا Compact محسوب می‌شود. برای نمونه مدل‌های جاری XB7 با Integral LED و Cutout استاندارد 22mm در Voltageهای مختلف عرضه می‌شوند.
در مدل‌های Modular باید تفاوت کد Complete Product با Head یا سایر Componentها بررسی شود. ظاهر تصویر فروشگاهی به‌تنهایی مشخص نمی‌کند تمام اجزای لازم همراه محصول هستند.
چراغ سیگنال Siemens SIRIUS ACT
Siemens SIRIUS ACT 3SU1 شامل Indicator Lightهای 22mm فلزی و پلاستیکی است. این محصولات در رنگ و Voltageهای مختلف و به‌صورت Complete یا Compact Unit ارائه می‌شوند.
برای نمونه یک Complete Unit سبز 24V AC/DC شامل Indicator، Holder و LED Module است. مدل‌های Compact فلزی 230V AC نیز در سبد فعلی وجود دارند.
در بعضی مدل‌ها Screw Terminal و در بعضی مدل‌ها Spring-Loaded Terminal استفاده شده است؛ بنابراین روش سیم‌گیری نیز در Replacement باید بررسی شود.
چراغ سیگنال ABB
ABB در کاتالوگ 2026 خود Pilot Deviceهای 22mm را در خانواده‌های Modular Plastic، Modular Metal و Compact عرضه می‌کند. Pilot Light بخشی از این سبد فعال است.
مدل‌های ABB در رنگ‌های مختلف و با Light Blockهای متناسب با Voltageهای متفاوت وجود دارند. در ساختار Modular باید Lens، Holder و Lamp یا LED Block مطابق یکدیگر انتخاب شوند.
چراغ سیگنال و خروجی PLC
چراغ سیگنال 24VDC می‌تواند در بسیاری از سیستم‌ها توسط Digital Output PLC کنترل شود. PLC با فعال کردن Output، Voltage لازم را به Pilot Light می‌رساند و وضعیت موردنظر نمایش داده می‌شود.
قبل از اتصال باید Current Consumption چراغ و Maximum Current خروجی PLC بررسی شوند. همچنین Source/Sink و PNP/NPN بودن ساختار Wiring باید مطابق PLC طراحی شود.
اگر Load از ظرفیت خروجی بیشتر باشد یا Isolation بیشتری نیاز باشد، می‌توان از Relay Interface استفاده کرد. اتصال مستقیم بدون بررسی Datasheet مناسب نیست.
چراغ سیگنال RST
برخی تجهیزات تابلویی چند Indicator را در یک مجموعه قرار می‌دهند تا وجود فازهای R، S و T را نمایش دهند. این محصولات از نظر ظاهر و Connection با Pilot Light تک‌چراغ متفاوت هستند.
هنگام خرید باید Voltage شبکه، روش اتصال و تعداد Indicatorها بررسی شوند. نمایش روشن بودن هر فاز نیز جایگزین تجهیزات تخصصی کنترل فاز یا حفاظت شبکه نیست.
چراغ سیگنال یک تجهیز حفاظتی نیست
Pilot Light فقط وضعیت تعریف‌شده در Wiring را نمایش می‌دهد. روشن یا خاموش بودن آن به‌تنهایی تضمین نمی‌کند مدار از نظر الکتریکی ایمن یا بی‌برق است.
برای تست بی‌برقی باید روش و ابزار اندازه‌گیری مناسب استفاده شود. همچنین Pilot Light جای Relay حفاظتی، Phase Monitor یا Alarm Safety را نمی‌گیرد.
راهنمای انتخاب چراغ سیگنال
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| Voltage |
24V، 110V، 230V یا مقدار دیگر |
سازگاری با Supply |
| AC/DC |
نوع تغذیه مجاز |
جلوگیری از خرابی |
| رنگ |
مطابق Function پروژه |
تشخیص سریع وضعیت |
| Cutout |
16، 22، 30mm یا اندازه دیگر |
نصب روی Panel |
| ساختار |
Compact یا Modular |
نحوه سفارش و Replacement |
| Light Source |
LED Integral یا Lamp/LED Module |
سرویس و تعویض |
| Material |
فلزی یا پلاستیکی |
ساختار مکانیکی |
| IP |
شرایط Dust و Water |
حفاظت محیطی |
| Terminal |
Screw، Spring یا نوع دیگر |
سازگاری سیم‌کشی |
اشتباهات رایج در انتخاب چراغ سیگنال
- انتخاب فقط بر اساس رنگ چراغ
- خرید مدل 24V برای مدار 220–230V
- نادیده گرفتن تفاوت AC و DC
- اشتباه گرفتن Cutout با قطر بیرونی Lens
- خرید Head بدون Light Module در مدل Modular
- اشتباه گرفتن Pilot Light و Illuminated Push Button
- اشتباه گرفتن چراغ سیگنال با Tower Light
- تعمیم IP جلوی محصول به ترمینال پشت تابلو
- اتصال مستقیم به PLC بدون بررسی Current Output
- استفاده از چراغ سیگنال برای تایید بی‌برق بودن مدار
Replacement چراغ سیگنال قدیمی
برای جایگزینی Pilot Light ابتدا Voltage روی مدل قدیمی ثبت شود. AC، DC یا AC/DC بودن نیز باید مشخص باشد و فقط عدد Voltage کافی نیست.
سپس Diameter سوراخ پنل، رنگ، جنس Bezel و عمق پشت Panel اندازه‌گیری شوند. در تابلوهای پرتراکم، عمق Light Module جدید می‌تواند با تجهیزات داخلی تداخل داشته باشد.
اگر مدل قبلی Modular است، بهتر است وضعیت Head، Holder و LED Block جداگانه بررسی شود. گاهی فقط Light Module خراب شده و تعویض کل Operator لازم نیست.
چک‌لیست Replacement چراغ سیگنال:
برند و سری، Voltage، AC/DC، رنگ، قطر Cutout، قطر ظاهری، Compact/Modular، نوع LED یا Lamp، Material، IP، Terminal Type، Holder، عمق نصب و روش سیم‌کشی بررسی شوند.
قیمت چراغ سیگنال به چه عواملی بستگی دارد؟
قیمت Pilot Light به برند، Voltage، قطر نصب و ساختار Compact یا Modular وابسته است. مدل فلزی و مدل پلاستیکی نیز می‌توانند ساختار قیمت متفاوتی داشته باشند.
IP، نوع LED، قابلیت تعویض Light Module و کیفیت مکانیکی از عوامل دیگر هستند. مدل‌های تخصصی محیط صنعتی را نباید فقط بر اساس ظاهر با Indicatorهای ارزان عمومی مقایسه کرد.
در مدل Modular قیمت Head ممکن است شامل Holder و LED Module نباشد. برای مقایسه دقیق بهتر است قیمت Complete Assembly محاسبه شود.
برای خرید چراغ سیگنال چه اطلاعاتی لازم است؟
- کاربرد چراغ در مدار
- ولتاژ تغذیه
- AC، DC یا AC/DC بودن
- رنگ موردنیاز
- قطر نصب مانند 22mm
- مدل Compact یا Modular
- LED داخلی یا Light Module قابل تعویض
- فلزی یا پلاستیکی بودن
- IP موردنیاز
- Screw یا Spring Terminal
- فضای پشت Panel
- اتصال مستقیم یا کنترل با PLC
- کد مدل قبلی در پروژه Replacement
سوالات متداول چراغ سیگنال
چراغ سیگنال چه کاربردی دارد؟
برای نمایش وضعیت مدار، ماشین، خروجی PLC، کنتاکتور یا شرایط تعریف‌شده دیگر روی تابلو برق استفاده می‌شود.
نام انگلیسی چراغ سیگنال چیست؟
Pilot Light و Indicator Light دو عبارت رایج برای چراغ سیگنال تابلویی هستند.
چراغ سیگنال 22mm یعنی چه؟
معمولاً به قطر Cutout موردنیاز برای نصب چراغ روی Panel اشاره دارد، نه قطر کامل قسمت جلویی چراغ.
تفاوت چراغ سیگنال و شستی چراغ‌دار چیست؟
چراغ سیگنال فقط وضعیت را نمایش می‌دهد؛ شستی چراغ‌دار علاوه بر نور، Contact برای دریافت فرمان از اپراتور دارد.
تفاوت چراغ سیگنال و تاور لایت چیست؟
Pilot Light روی Panel نصب می‌شود؛ Tower Light معمولاً در ارتفاع ماشین و برای مشاهده وضعیت از فاصله بیشتر استفاده می‌شود.
آیا چراغ 24V را می‌توان به برق 220V وصل کرد؟
خیر. چراغ باید فقط با Voltage و نوع تغذیه مشخص‌شده توسط سازنده استفاده شود.
آیا چراغ سیگنال را می‌توان به خروجی PLC متصل کرد؟
در صورت سازگاری Voltage، نوع Output و جریان مصرفی امکان‌پذیر است. مشخصات PLC و Pilot Light باید بررسی شوند.
چراغ سیگنال فلزی بهتر است یا پلاستیکی؟
انتخاب به محیط و خانواده محصول وابسته است. Material به‌تنهایی نشان‌دهنده Voltage، IP یا کیفیت نهایی نیست.
برای جایگزینی چراغ سیگنال قدیمی چه مواردی بررسی شوند؟
Voltage، AC/DC، رنگ، قطر نصب، ساختار LED، IP، Material، Terminal و فضای پشت Panel باید با مدل جدید تطبیق داده شوند.
