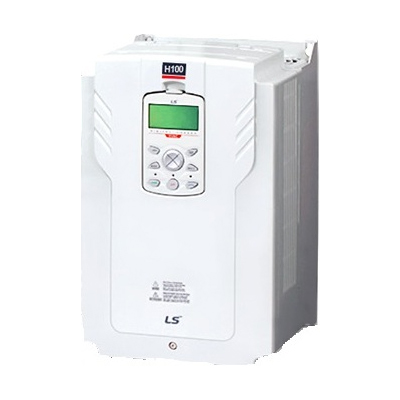

اینورتر LS سری H100

اینورتر LS H100 یک درایو تخصصی برای کنترل پمپ، فن و تجهیزات تهویه مطبوع است. ساختار و توابع این سری برای بارهای گشتاور متغیر بهینه شده‌اند. بنابراین استفاده از آن می‌تواند کنترل فرایند و مدیریت مصرف انرژی را ساده‌تر کند.

در بسیاری از سیستم‌ها، موتور پمپ یا فن همیشه به کارکرد با حداکثر سرعت نیاز ندارد. H100 سرعت موتور را متناسب با فشار، دبی، دما یا فرمان سیستم مرکزی تغییر می‌دهد. این عملکرد علاوه بر کاهش مصرف برق، استهلاک تجهیزات مکانیکی را نیز محدود می‌کند.

اینورتر H100 در پروژه‌های تأسیساتی، صنعتی و ساختمانی استفاده می‌شود. بوستر پمپ، هواساز، برج خنک‌کننده و فن‌های تخلیه از کاربردهای رایج آن هستند. انتخاب دستگاه باید براساس جریان موتور، ولتاژ شبکه و شرایط واقعی پروژه انجام شود.

معرفی اینورتر LS H100

H100 یکی از درایوهای تخصصی LS ELECTRIC برای پمپ و فن است. این سری قابلیت‌های عمومی کنترل موتور را با توابع اختصاصی HVAC ترکیب می‌کند. به همین دلیل، تنظیمات آن برای کاربردهای تأسیساتی کامل‌تر از یک اینورتر عمومی است.

درایو می‌تواند فرمان سرعت را از صفحه‌کلید، ورودی آنالوگ یا شبکه ارتباطی دریافت کند. امکان دریافت بازخورد سنسور نیز برای کنترل حلقه‌بسته وجود دارد. این بازخورد معمولاً از ترانسمیتر فشار، دبی یا دما دریافت می‌شود.

H100 از کنترل PID برای ثابت نگه‌داشتن متغیر فرایندی استفاده می‌کند. درایو مقدار واقعی را با مقدار هدف مقایسه می‌کند. سپس سرعت موتور را برای کاهش اختلاف میان این دو مقدار تغییر می‌دهد.

محدوده توان و ولتاژ اینورتر H100

خانواده H100 در محدوده توان گسترده‌ای تولید شده است. گواهی رسمی سری H100 مدل‌هایی از 0.75 تا 500kW را پوشش می‌دهد. محدوده دقیق توان به کلاس ولتاژ و نسخه دستگاه بستگی دارد.

در مدل‌های کم‌توان و متوسط، ورودی سه‌فاز 200–240V یا 380–480V دیده می‌شود. مدل‌های توان بالاتر عمدتاً برای شبکه سه‌فاز کلاس 400V عرضه شده‌اند. مشخصات دقیق ورودی باید از روی کد کامل محصول کنترل شوند.

شماره ابتدایی کد محصول معمولاً ظرفیت موتور را نشان می‌دهد. برای نمونه، بخش 0075 در بسیاری از کدها به توان 7.5kW اشاره دارد. پسوندهای بعدی نیز می‌توانند نوع بدنه، فیلتر EMC یا تجهیزات داخلی را مشخص کنند.

کدخوانی تنها برای شناسایی اولیه مفید است. انتخاب نهایی باید با بررسی جریان خروجی و دیتاشیت انجام شود. موجودی مدل‌ها در بازار ایران نیز ممکن است محدودتر از فهرست جهانی باشد.

قابلیت‌های مهم اینورتر LS H100

اینورتر H100 امکانات متنوعی برای کنترل پمپ و فن دارد. برخی قابلیت‌ها به نسخه نرم‌افزاری، توان یا تجهیزات جانبی وابسته هستند. بنابراین وجود هر قابلیت باید در مدل موردنظر تأیید شود.

مهم‌ترین قابلیت‌های این سری عبارت‌اند از:

• کنترل دور موتورهای پمپ و فن
• کنترل PID برای فشار، دبی و دما
• حالت خواب و بیداری خودکار
• کنترل چند موتور یا چند پمپ
• برنامه‌ریزی زمانی عملکرد
• تشخیص برخی شرایط غیرعادی پمپ
• کنترل دمپر در سامانه‌های تهویه
• قابلیت تعریف چند مقدار مرجع PID
• دریافت فرمان از ورودی‌های دیجیتال و آنالوگ
• ارتباط با PLC و سیستم‌های مدیریت ساختمان
• امکان توسعه ورودی و خروجی در مدل‌های متناسب
• ثبت و نمایش وضعیت عملکرد و خطاها

این امکانات می‌توانند تعداد تجهیزات کنترلی جانبی را کاهش دهند. بااین‌حال، طراحی مدار حفاظتی همچنان باید مطابق استاندارد پروژه انجام شود. درایو جایگزین تمام حفاظت‌های تابلو و تجهیزات مکانیکی نیست.

کنترل PID در اینورتر H100

PID یکی از مهم‌ترین قابلیت‌های H100 است. این تابع برای کنترل خودکار فشار، دبی، دما یا سطح استفاده می‌شود. سنسور باید مقدار واقعی فرایند را به ورودی آنالوگ درایو ارسال کند.

برای نمونه، در یک بوستر پمپ می‌توان فشار هدف را روی درایو تنظیم کرد. ترانسمیتر فشار مقدار واقعی شبکه را اندازه‌گیری می‌کند. H100 نیز دور پمپ را برای ثابت نگه‌داشتن فشار تغییر می‌دهد.

اگر مصرف آب افزایش پیدا کند، فشار شبکه کاهش می‌یابد. درایو با افزایش فرکانس خروجی، سرعت پمپ را بیشتر می‌کند. با کاهش مصرف نیز سرعت موتور و توان مصرفی پایین می‌آیند.

تنظیم ضرایب PID باید متناسب با رفتار سیستم انجام شود. ضرایب نامناسب می‌توانند باعث نوسان فشار یا پاسخ کند شوند. محل نصب و محدوده اندازه‌گیری سنسور نیز بر کیفیت کنترل تأثیر دارند.

حالت خواب و بیداری

در زمان کاهش مصرف، ممکن است پمپ با سرعت بسیار پایین کار کند. ادامه این وضعیت همیشه اقتصادی و مناسب نیست. قابلیت Sleep می‌تواند پس از تحقق شرایط تعیین‌شده، پمپ را متوقف کند.

اگر فشار یا مقدار بازخورد از حد تعیین‌شده خارج شود، درایو دوباره فعال می‌شود. این فرایند با عنوان Wake-Up یا بیداری شناخته می‌شود. تنظیم صحیح آستانه‌ها از روشن و خاموش شدن مکرر موتور جلوگیری می‌کند.

تأخیر خواب و بیداری باید متناسب با حجم شبکه تنظیم شود. مقدار نامناسب می‌تواند تعداد استارت‌ها را افزایش دهد. وجود منبع تحت فشار مناسب نیز در عملکرد بوستر پمپ مؤثر است.

کنترل چند پمپ با H100

در برخی پروژه‌ها یک پمپ به‌تنهایی پاسخ‌گوی مصرف نیست. H100 قابلیت‌های لازم برای مدیریت چند موتور را در ساختارهای متناسب ارائه می‌کند. این قابلیت با عنوان Multi-Motor Control نیز شناخته می‌شود.

در یک روش رایج، یک پمپ با اینورتر کنترل می‌شود. پمپ‌های کمکی نیز براساس میزان مصرف وارد مدار می‌شوند. اجرای این ساختار به کنتاکتور، رله و مدار اینترلاک مناسب نیاز دارد.

در پروژه‌های پیشرفته‌تر می‌توان برای هر پمپ یک درایو جداگانه در نظر گرفت. این روش کنترل نرم‌تر و تقسیم کار دقیق‌تری فراهم می‌کند. هزینه اولیه آن نیز نسبت به ساختار تک‌درایو بیشتر است.

هیچ موتور نباید هم‌زمان به خروجی اینورتر و برق شبکه متصل شود. مدار کنتاکتورها باید اینترلاک الکتریکی و مکانیکی مناسب داشته باشد. تغییر اتصال موتور نیز باید پس از قطع خروجی درایو انجام شود.

برنامه‌ریزی زمانی درایو H100

H100 امکان اجرای فرمان‌ها براساس برنامه زمانی را دارد. این قابلیت برای تجهیزات ساختمانی و سامانه‌های تهویه کاربردی است. ساعات شروع و پایان کار می‌توانند متناسب با برنامه بهره‌برداری تنظیم شوند.

برای نمونه، فن هواساز می‌تواند در ساعات کاری ساختمان فعال شود. در روزهای تعطیل نیز برنامه متفاوتی برای آن در نظر گرفته می‌شود. تنظیمات دقیق به نسخه نرم‌افزاری و ساختار ساعت دستگاه وابسته هستند.

برنامه زمانی نباید جایگزین کنترل‌های ایمنی شود. سنسور دود، ترموستات ایمنی و مدار آتش‌نشانی باید مستقل بررسی شوند. اولویت فرمان‌ها نیز باید هنگام راه‌اندازی مشخص شود.

کاربرد H100 در سیستم‌های پمپاژ

اینورتر H100 برای پمپ آب، بوستر پمپ و سامانه‌های گردش سیال قابل‌استفاده است. کنترل دور باعث کاهش ضربه‌های ناشی از راه‌اندازی مستقیم می‌شود. تغییرات فشار شبکه نیز با تنظیم مناسب PID محدود می‌شوند.

در پمپ‌های سانتریفیوژ، کاهش سرعت می‌تواند مصرف انرژی را کاهش دهد. مقدار واقعی صرفه‌جویی به منحنی پمپ و نقطه عملکرد بستگی دارد. انتخاب پمپ نامناسب با نصب اینورتر به‌طور کامل اصلاح نمی‌شود.

درایو باید با جریان نامی موتور پمپ هماهنگ باشد. توان پمپ، ارتفاع آب و فشار خروجی نیز باید بررسی شوند. عملکرد خشک یا گرفتگی مسیر می‌تواند به پمپ آسیب وارد کند.

برخی نسخه‌های H100 قابلیت‌هایی برای تشخیص شکستگی لوله یا تمیزکاری پمپ دارند. تنظیم این توابع باید براساس شرایط واقعی سیستم انجام شود. فعال‌سازی بدون تنظیم دقیق می‌تواند باعث توقف یا عملکرد ناخواسته شود.

کاربرد H100 در فن و تهویه مطبوع

سرعت فن در سامانه‌های HVAC معمولاً براساس فشار کانال یا نیاز تهویه تغییر می‌کند. H100 می‌تواند فرمان سرعت را از سیستم مدیریت ساختمان دریافت کند. همچنین می‌توان سنسور را مستقیماً به ورودی آنالوگ متصل کرد.

کاهش سرعت فن در زمان کم‌باری باعث کاهش مصرف برق می‌شود. صدای جریان هوا و فشار واردشده به کانال نیز کاهش پیدا می‌کند. این مزیت در ساختمان‌های اداری و تجاری اهمیت زیادی دارد.

قابلیت کنترل دمپر در برخی ساختارها قابل‌استفاده است. درایو می‌تواند پیش از راه‌اندازی موتور، وضعیت بازشدن دمپر را بررسی کند. جزئیات ورودی‌ها و خروجی‌های موردنیاز باید در طراحی تابلو مشخص شوند.

حالت Fire Mode

قابلیت Fire Mode برای سناریوهای خاص تهویه اضطراری در نظر گرفته شده است. در این حالت، ادامه کار فن ممکن است نسبت به برخی خطاهای معمول اولویت داشته باشد. نحوه عملکرد دقیق باید مطابق طراحی ایمنی ساختمان تنظیم شود.

فعال‌سازی این قابلیت بدون بررسی مهندسی خطرناک است. Fire Mode نمی‌تواند جایگزین تابلو آتش‌نشانی یا سامانه اعلام حریق شود. اولویت فرمان‌ها باید توسط طراح تأسیسات و متخصص ایمنی تعیین شود.

ارتباطات صنعتی H100

H100 امکان ارتباط با تجهیزات کنترلی را فراهم می‌کند. ارتباط سریال برای اتصال به PLC، HMI و سیستم‌های مانیتورینگ کاربرد دارد. فرمان و اطلاعات وضعیت می‌توانند از طریق شبکه تبادل شوند.

در برخی نسخه‌ها یا با استفاده از کارت جانبی، شبکه‌های Ethernet نیز در دسترس قرار می‌گیرند. کارت ارتباطی RAPIEnet+ برای H100 از RAPIEnet، EtherNet/IP و Modbus TCP پشتیبانی می‌کند.

وجود این قابلیت‌ها در تمام دستگاه‌ها به معنای نصب بودن کارت شبکه نیست. نوع پروتکل باید پیش از سفارش مشخص شود. کارت جانبی نیز باید با نسخه و فریم درایو سازگار باشد.

در ارتباط سریال، آدرس دستگاه‌ها نباید تکراری باشد. سرعت انتقال، Parity و Stop Bit نیز باید در همه تجهیزات یکسان تنظیم شوند. مسیر کابل شبکه باید از کابل قدرت فاصله داشته باشد.

تفاوت H100 و H100 Plus

H100 و H100 Plus دو نسل از درایوهای تخصصی پمپ و فن LS هستند. H100 Plus نسل توسعه‌یافته این خانواده محسوب می‌شود. امکانات ارتباطی و محدوده توان آن در برخی بازارها گسترش یافته است.

هنگام خرید نباید مشخصات این دو نسل با یکدیگر ترکیب شوند. دفترچه پارامترها، گزینه‌های ارتباطی و برخی لوازم ممکن است متفاوت باشند. کد دقیق درج‌شده روی پلاک دستگاه باید مبنای انتخاب قرار گیرد.

اگر H100 جایگزین یک درایو قدیمی می‌شود، ابعاد و ترمینال‌ها نیز بررسی شوند. انتقال مستقیم تمام پارامترها همیشه امکان‌پذیر نیست. هر نسل باید براساس دفترچه مخصوص خود راه‌اندازی شود.

راهنمای انتخاب اینورتر LS H100

نخستین معیار انتخاب، جریان نامی موتور است. جریان خروجی درایو باید حداقل با جریان موتور هماهنگ باشد. شرایط اضافه‌بار و دمای محیط نیز باید در محاسبه لحاظ شوند.

موارد زیر پیش از خرید بررسی شوند:

• توان و جریان نامی موتور
• ولتاژ ورودی شبکه
• ولتاژ اتصال موتور
• نوع پمپ یا فن
• فشار یا دبی موردنیاز
• تعداد موتورهای سیستم
• نوع و سیگنال سنسور
• تعداد ورودی‌ها و خروجی‌ها
• پروتکل ارتباطی پروژه
• شرایط محیط نصب
• ارتفاع محل و دمای تابلو
• نیاز به فیلتر EMC یا راکتور
• نیاز به کارت ارتباطی یا توسعه ورودی و خروجی

برای کاربردهای پمپ و فن، انتخاب ظرفیت Normal Duty متداول است. بااین‌حال، جریان موتور و منحنی بار باید کنترل شوند. کاربردهای سنگین ممکن است به ظرفیت متفاوت یا سری دیگری نیاز داشته باشند.

تجهیزات جانبی اینورتر H100

انتخاب تجهیزات جانبی به شبکه برق و شرایط پروژه بستگی دارد. راکتور ورودی می‌تواند در برخی شبکه‌ها به کاهش تنش‌های الکتریکی کمک کند. فیلتر EMC نیز برای کنترل نویز در پروژه‌های حساس کاربرد دارد.

برخی کدهای H100 با راکتور DC یا فیلتر EMC داخلی عرضه شده‌اند. وجود این تجهیزات از روی ظاهر دستگاه قابل‌تشخیص نیست. پسوند کامل کد محصول باید با اطلاعات سازنده تطبیق داده شود.

برای مسیرهای طولانی موتور ممکن است فیلتر خروجی لازم شود. طول مجاز کابل به فرکانس سوئیچینگ و نوع کابل وابسته است. انتخاب فیلتر باید براساس دستورالعمل همان مدل انجام شود.

نکات نصب و راه‌اندازی H100

اینورتر باید در محیط دارای تهویه مناسب نصب شود. فاصله اطراف دستگاه نباید از مقدار توصیه‌شده کمتر باشد. تجمع گرما می‌تواند باعث کاهش ظرفیت و خطای حرارتی شود.

کابل موتور باید از کابل سنسور و فرمان جدا باشد. برای سیگنال‌های آنالوگ استفاده از کابل شیلددار توصیه می‌شود. اتصال صحیح ارت نیز در کاهش نویز و افزایش ایمنی نقش دارد.

اطلاعات پلاک موتور باید در پارامترهای درایو ثبت شوند. محدوده فرکانس و زمان شتاب نیز باید متناسب با پمپ یا فن تنظیم شوند. افزایش سرعت بیش از محدوده طراحی می‌تواند به تجهیزات مکانیکی آسیب بزند.

شیرها، دمپرها و مسیر لوله‌کشی باید پیش از راه‌اندازی بررسی شوند. اینورتر نمی‌تواند خطاهای مکانیکی سیستم را به‌تنهایی جبران کند. جهت گردش موتور نیز باید قبل از بهره‌برداری نهایی کنترل شود.

قیمت اینورتر LS H100

قیمت اینورتر LS H100 به توان، ولتاژ و کد کامل دستگاه بستگی دارد. وجود فیلتر EMC، راکتور داخلی یا کارت شبکه نیز بر قیمت اثر می‌گذارد. مدل‌های توان بالا معمولاً به تجهیزات تابلو و تهویه قوی‌تری نیاز دارند.

برای دریافت قیمت دقیق باید مشخصات موتور و کاربرد اعلام شوند. تعداد پمپ‌ها، نوع سنسور و شبکه ارتباطی نیز اطلاعات مهمی هستند. در پروژه جایگزینی، ارسال تصویر پلاک درایو قبلی انتخاب را آسان‌تر می‌کند.

خرید اینورتر LS H100 از آوا الکتریک

پیش از خرید H100 باید مشخص شود که درایو برای پمپ، فن یا سامانه تهویه استفاده می‌شود. سپس جریان موتور، ولتاژ شبکه و روش کنترل بررسی می‌شوند. انتخاب براساس این اطلاعات، احتمال خطا و توقف سیستم را کاهش می‌دهد.

کارشناسان آوا الکتریک می‌توانند در انتخاب مدل و تجهیزات جانبی راهنمایی ارائه دهند. موجودی و مشخصات دقیق نیز براساس کد کامل محصول کنترل می‌شوند. برای پروژه‌های چندپمپه بهتر است نقشه عملکرد سیستم نیز ارائه شود.

برای راهنمای خرید و دریافت قیمت اینورتر LS H100 با شماره 03191091031 تماس بگیرید.
