HMI وینتک IE

HMI وینتک IE خانواده‌ای از پنل‌های اپراتوری شرکت Weintek برای ایجاد ارتباط میان اپراتور و تجهیزات کنترل صنعتی است. شیوه رسمی نوشتن نام این سری، iE است؛ اما عبارت‌های HMI وینتک IE، اچ ام آی وینتک iE، تاچ پنل وینتک و پنل اپراتوری Weintek نیز در بازار ایران استفاده می‌شوند. این محصولات برای نمایش اطلاعات PLC، دریافت فرمان و مدیریت وضعیت ماشین کاربرد دارند.

سری iE در سال 2013 به سبد محصولات وینتک اضافه شد. در حال حاضر تعدادی از کدهای این خانواده در فهرست End-of-Life سازنده قرار دارند و برای آن‌ها مدل‌های جدیدتر پیشنهاد شده است. بنابراین این صفحه بیشتر برای شناسایی، تأمین موجودی، تعمیر، جایگزینی و توسعه پروژه‌های دارای HMI قدیمی iE کاربرد دارد. تاریخچه رسمی Weintek

HMI وینتک IE چیست؟

HMI یا Human Machine Interface به معنی رابط انسان و ماشین است. این تجهیز اطلاعات را از PLC، کنترلر، اینورتر یا سایر تجهیزات اتوماسیون دریافت می‌کند و در قالب عدد، نمودار، چراغ وضعیت، آلارم یا تصویر فرایند نمایش می‌دهد. فرمان‌های اپراتور نیز از طریق اشیای گرافیکی به کنترلر ارسال می‌شوند.

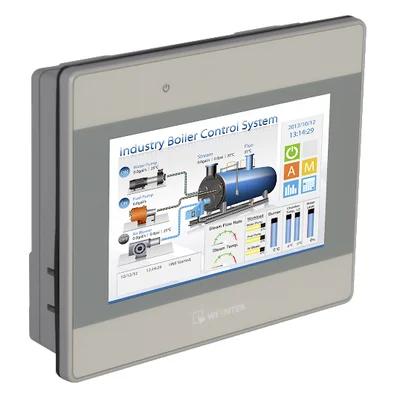

پنل‌های سری iE دارای نمایشگر رنگی و صفحه لمسی هستند. اپراتور می‌تواند وضعیت ورودی‌ها و خروجی‌ها، سرعت موتور، دما، فشار، تعداد تولید و خطاهای دستگاه را روی صفحه مشاهده کند. مشخصات دقیق نمایشگر، حافظه و پورت‌ها به کد کامل محصول وابسته است.

منطق اصلی کنترل ماشین معمولا در PLC اجرا می‌شود و HMI نقش نمایش و تعامل با اپراتور را بر عهده دارد. صفحه لمسی نباید جایگزین مدار توقف اضطراری یا تجهیزات ایمنی شود. عملکردهای حفاظتی باید براساس استانداردهای ایمنی و طراحی برق ماشین اجرا شوند.

کاربرد HMI وینتک IE

کاربرد HMI وینتک IE در ماشین‌آلاتی است که اپراتور باید اطلاعات فرایند را مشاهده و پارامترها را تنظیم کند. این پنل‌ها در ماشین‌های بسته‌بندی، چاپ، تزریق، مونتاژ، برش، نساجی و خطوط تولید قابل استفاده هستند. نوع کاربرد به برنامه نوشته‌شده و کنترلر متصل بستگی دارد.

در یک ماشین بسته‌بندی، پنل می‌تواند سرعت، تعداد محصول، زمان‌بندی و هشدارها را نمایش دهد. اپراتور می‌تواند Recipe تولید را انتخاب کند یا مقادیر مجاز را تغییر دهد. سطح دسترسی کاربران باید برای جلوگیری از تغییر ناخواسته پارامترهای حساس تنظیم شود.

در تأسیسات و سامانه‌های فرایندی، HMI برای نمایش وضعیت پمپ، شیر، فن و مقادیر اندازه‌گیری‌شده کاربرد دارد. سیگنال‌های سنسورها مانند 4–20mA ابتدا از طریق PLC یا ماژول ورودی مناسب پردازش می‌شوند. مقدار مهندسی‌شده سپس روی صفحه HMI نمایش داده می‌شود.

در مدل‌های دارای Ethernet می‌توان HMI را به شبکه PLC یا سامانه بالادستی متصل کرد. برخی مدل‌های خاص iE نیز امکاناتی مانند دو پورت Ethernet، ارتباط بی‌سیم از طریق ماژول یا EasyAccess 2.0 دارند. این ویژگی‌ها در تمام مدل‌های سری وجود ندارند.

مزایای اچ ام آی وینتک iE

سادگی طراحی پروژه با EasyBuilder Pro یکی از مزایای این سری است. این نرم‌افزار برای ایجاد صفحات گرافیکی، آلارم، Data Log، Recipe، نمودار و مدیریت کاربران استفاده می‌شود. امکانات قابل استفاده باید با مدل HMI و نسخه نرم‌افزار تطبیق داده شوند.

وینتک برای EasyBuilder Pro بیش از 400 درایور PLC اعلام کرده است. وجود این درایورها امکان ارتباط با برندهای مختلف کنترلر را فراهم می‌کند؛ اما سازگاری دقیق باید در PLC Connection Guide بررسی شود. مدل PLC، نوع CPU و پروتکل ارتباطی در انتخاب درایور اهمیت دارند. نرم‌افزار رسمی EasyBuilder Pro

وجود رابط‌های سریال و شبکه در بسیاری از مدل‌های iE، استفاده از آن‌ها را در پروژه‌های مختلف آسان می‌کند. برخی مدل‌ها برای ارتباط هم‌زمان با PLC و شبکه بالادستی طراحی شده‌اند. تعداد پورت‌ها و نحوه تخصیص RS-232 و RS-485 بین مدل‌ها متفاوت است.

ابعاد متنوع نمایشگر نیز امکان انتخاب پنل متناسب با فضای تابلو را فراهم کرده است. مدل‌های کوچک برای ماشین‌های ساده و فضاهای محدود مناسب‌اند. مدل‌های بزرگ‌تر فضای بیشتری برای نمایش نمودار، آلارم و صفحات فرایندی در اختیار طراح قرار می‌دهند.

محدودیت‌های سری iE

سری iE در مقایسه با cMT X به نسل قدیمی‌تری از سخت‌افزار و امکانات نرم‌افزاری تعلق دارد. منابع پردازشی، حافظه و قابلیت‌های IIoT مدل‌های جدیدتر با بسیاری از مدل‌های iE یکسان نیستند. بنابراین توسعه یک پروژه سنگین روی HMI قدیمی باید پس از بررسی ظرفیت سخت‌افزار انجام شود.

برخی کدهای این سری از چرخه سفارش سازنده خارج شده‌اند. برای نمونه، MT8071iE،‏ MT8102iE1 و MT8102iEU در فهرست رسمی EOL دیده می‌شوند. کد MT8051iE نیز با آخرین زمان سفارش 31 دسامبر 2025 و آخرین زمان ارسال 31 دسامبر 2026 در همین فهرست ثبت شده است.

موجودبودن یک دستگاه در بازار به معنی فعال‌بودن تولید آن نیست. ممکن است محصول عرضه‌شده از موجودی قدیمی، دستگاه کارکرده یا نمونه تعمیرشده باشد. وضعیت ظاهری، سلامت تاچ، نور پس‌زمینه و امکان دریافت فایل برنامه باید پیش از خرید بررسی شوند.

انواع HMI وینتک IE

مدل‌های 4.3 اینچ

MT8050iE یکی از مدل‌های 4.3" این خانواده بود. وینتک در سال 2022 مدل MT8051iE را با همان مشخصات سخت‌افزاری و نرم‌افزاری MT8050iE معرفی کرد. طبق اعلام سازنده، تبدیل پروژه برای MT8051iE با بازکردن فایل در EasyBuilder Pro V6.06.02 امکان‌پذیر بود.

MT8051iE دارای طراحی باریک، پوشش PCB و ایزولاسیون تغذیه است. پشتیبانی از MPI و درایورهای ارتباطی نیز در معرفی رسمی آن ذکر شده است. مشخصات دقیق پورت‌ها و ابعاد برش باید از دیتاشیت همان کد استخراج شود. معرفی رسمی MT8051iE

MT8053iE یکی دیگر از مدل‌های 4.3" سری iE است. این مدل با دو پورت Ethernet،‏ USB Host، رابط‌های سریال، مجوز داخلی EasyAccess 2.0 و پشتیبانی از MQTT و Modbus TCP/IP Gateway معرفی شد. ولتاژ ورودی اعلام‌شده برای همین مدل 10.5–28VDC است و نباید به سایر مدل‌ها تعمیم داده شود.

وجود دو پورت Ethernet در MT8053iE اجازه می‌دهد شبکه کنترلر و شبکه بالادستی از یکدیگر جدا شوند. این ویژگی می‌تواند تداخل ترافیک شبکه را کاهش دهد و طراحی توپولوژی را ساده‌تر کند. معرفی رسمی MT8053iE

مدل‌های 7 اینچ

کدهای MT8070iE،‏ MT8071iE و MT8073iE در گروه مدل‌های 7" این خانواده دیده می‌شوند. این محصولات از نظر پورت‌های شبکه، امکانات ارتباطی و مجوزهای نرم‌افزاری یکسان نیستند. برای جایگزینی باید کد کامل روی پلاک دستگاه خوانده شود.

طبق معرفی رسمی MT8053iE، مدل MT8073iE یک HMI با نمایشگر 7" و دو پورت Ethernet است. دو شبکه مستقل می‌توانند برای اتصال کنترلر و شبکه بالادستی استفاده شوند. در مقابل، نباید وجود Dual Ethernet را به همه مدل‌های 7" سری iE نسبت داد.

مدل‌های دارای پسوند R یا ER نیز باید جداگانه بررسی شوند. برای نمونه، MT8070iER و MT8071iER در فهرست EOL سازنده دیده می‌شوند. شباهت نام این مدل‌ها با MT8070iE یا MT8071iE به معنی یکسان‌بودن تمام مشخصات نیست.

مدل‌های 10.1 اینچ

مدل‌های MT8102iE و MT8103iE از کدهای شناخته‌شده این گروه هستند. صفحه بزرگ‌تر امکان طراحی صفحات فرایندی با اطلاعات بیشتر را فراهم می‌کند. رزولوشن، حافظه و نوع رابط‌های ارتباطی باید از دیتاشیت نسخه دقیق بررسی شوند.

در اسناد رسمی وینتک، استفاده از ماژول WiFi برای MT8103iE توضیح داده شده است. این قابلیت برای ماشین‌های متحرک یا محل‌هایی که کابل‌کشی Ethernet دشوار است کاربرد دارد. پایداری شبکه، امنیت و قدرت سیگنال باید در محیط واقعی آزمایش شوند. کاربرد WiFi در MT8103iE

کدهای MT8102iE1 و MT8102iEU در فهرست پایان عمر وینتک قرار گرفته‌اند. سازنده cMT2108X2 را به‌عنوان جایگزین پیشنهادی این مدل‌ها معرفی کرده است. این پیشنهاد به معنی جایگزینی مستقیم و بدون بررسی ابعاد، پورت‌ها و فایل پروژه نیست.

وضعیت تولید و جایگزین‌های سری iE

در فهرست فعلی محصولات فعال Weintek، خانواده‌های cMT X و iP نمایش داده می‌شوند و iE به‌عنوان یک سری فعال مستقل ارائه نشده است. همچنین چندین کد iE در صفحه رسمی End-of-Life قرار دارند. این اطلاعات نشان می‌دهد تأمین سری iE باید با توجه ویژه به وضعیت تولید هر کد انجام شود.

برای MT8051iE و MT8053iE1، مدل cMT2058XH به‌عنوان جایگزین پیشنهادی درج شده است. برای MT8070iE و MT8071iE، سازنده cMT2078X را پیشنهاد می‌کند. جایگزین اعلام‌شده برای MT8102iE1 و MT8102iEU نیز cMT2108X2 است. فهرست رسمی جایگزین‌ها

مدل جایگزین باید از نظر ابعاد برش، ابعاد خارجی، رزولوشن صفحه و محل کانکتورها بررسی شود. تعداد پورت‌های سریال و Ethernet نیز باید با دستگاه قبلی تطبیق داده شود. حتی اگر ابعاد برش یکسان باشد، ممکن است کابل‌کشی یا تخصیص COMها تغییر کند.

فایل پروژه قدیمی باید پیش از خرید مدل جایگزین بررسی شود. بعضی اشیای نرم‌افزاری یا قابلیت‌ها ممکن است هنگام تبدیل پروژه نیاز به اصلاح داشته باشند. گزارش تبدیل EasyBuilder Pro باید مطالعه شود و تمام صفحات پس از انتقال آزمایش شوند.

راهنمای انتخاب HMI وینتک IE

بررسی کد کامل محصول

اولین مرحله در راهنمای انتخاب HMI وینتک IE، خواندن کد کامل روی پلاک دستگاه است. پسوندهایی مانند E،‏ E1،‏ EU،‏ ER یا سایر پسوندها می‌توانند نشان‌دهنده تفاوت سخت‌افزاری و نرم‌افزاری باشند. سفارش با نام عمومی «HMI وینتک 7 اینچ» کافی نیست.

اگر دستگاه برای جایگزینی HMI خراب خریداری می‌شود، از پلاک، کانکتورها و برش تابلو عکس تهیه کنید. فایل برنامه قابل‌ویرایش و نسخه پشتیبان نیز اهمیت زیادی دارند. بدون فایل پروژه، انتقال کامل برنامه به مدل جدید همیشه امکان‌پذیر نیست.

بررسی اندازه و رزولوشن

اندازه نمایشگر تنها یکی از معیارهای انتخاب است. رزولوشن باید با پروژه قبلی تطبیق داشته باشد تا چیدمان اشیا، فونت‌ها و صفحات به‌هم نریزد. ابعاد Cutout نیز باید پیش از تغییر مدل اندازه‌گیری شود.

نوع صفحه لمسی و وضعیت آن در دستگاه‌های قدیمی اهمیت دارد. نقاط مختلف صفحه باید از نظر دقت لمس آزمایش شوند. کاهش نور LCD، تغییر رنگ یا عملکرد نامنظم تاچ می‌تواند نشانه فرسودگی دستگاه باشد.

بررسی پورت‌ها و پروتکل‌ها

مدل و پروتکل PLC را پیش از خرید ثبت کنید. نوع رابط می‌تواند RS-232،‏ RS-485 یا Ethernet باشد. برای شبکه سریال باید نوع 2W یا 4W،‏ Baud Rate،‏ Parity و Station Number مشخص شوند.

در مدل‌های دارای دو پورت Ethernet، وظیفه هر پورت باید در پروژه مشخص باشد. یکی از پورت‌ها ممکن است به PLC و دیگری به شبکه کارخانه متصل شود. آدرس IP و Subnet هر شبکه نباید بدون بررسی تغییر کند.

فهرست رسمی درایورها و PLC Connection Guide مرجع مناسبی برای بررسی ارتباط است. انتخاب یک درایور مشابه براساس نام برند PLC کافی نیست. مدل CPU و روش Addressing نیز باید با راهنما تطبیق داده شوند. راهنمای رسمی ارتباط PLC

بررسی وضعیت تولید

برای پروژه جدید، ابتدا مدل‌های فعال و جایگزین‌های رسمی بررسی شوند. استفاده از یک مدل EOL در طراحی جدید می‌تواند تأمین قطعات یدکی را دشوار کند. مدل قدیمی بیشتر زمانی توجیه دارد که حفظ دستگاه موجود یا جلوگیری از تغییر فوری پروژه هدف اصلی باشد.

در خرید موجودی قدیمی باید تاریخ تولید، شرایط نگهداری و وضعیت بسته‌بندی بررسی شود. سلامت ظاهری به‌تنهایی عملکرد LCD، تاچ و حافظه داخلی را تضمین نمی‌کند. دستگاه باید پیش از نصب نهایی روشن و آزمایش شود.

برنامه‌نویسی و تبدیل پروژه

نرم‌افزار اصلی برنامه‌نویسی HMI وینتک iE،‏ EasyBuilder Pro است. پروژه شامل صفحات گرافیکی، فهرست دستگاه‌ها، آلارم‌ها، Recipeها، Data Log و تنظیمات کاربران است. نسخه نرم‌افزار باید با مدل و Firmware دستگاه هماهنگ باشد.

قبل از هر تغییر، از فایل پروژه اصلی و نسخه موجود روی HMI پشتیبان تهیه کنید. اگر تنها فایل کامپایل‌شده در دسترس باشد، امکان ویرایش به تنظیمات امنیتی پروژه وابسته است. وجود رمز عبور یا محدودیت Upload باید پیش از تعویض دستگاه مشخص شود.

هنگام تبدیل پروژه به cMT X، ابتدا مدل هدف در نرم‌افزار انتخاب می‌شود. سپس گزارش تبدیل، ابعاد صفحات، فونت‌ها، پورت‌ها و تنظیمات ارتباط بررسی می‌شوند. اجرای موفق تبدیل نرم‌افزاری به معنی آماده‌بودن پروژه برای راه‌اندازی نهایی نیست.

تمام دکمه‌ها، ورودی‌های عددی، آلارم‌ها و سطح دسترسی کاربران باید آزمایش شوند. ارتباط PLC نیز ابتدا با چند تگ محدود بررسی شود. پس از اطمینان از صحت خواندن و نوشتن، سایر بخش‌های پروژه فعال شوند.

نصب HMI وینتک iE

پیش از ایجاد برش تابلو، نقشه مکانیکی مدل بررسی شود. ابعاد خارجی دستگاه با ابعاد Cutout یکسان نیست. ضخامت پنل و فضای لازم برای نصب گیره‌ها و کانکتورها نیز اهمیت دارد.

در زمان نصب باید نوار آب‌بندی به‌درستی قرار گیرد. درجه حفاظت اعلام‌شده برای قسمت جلویی تنها در صورت نصب صحیح اعتبار دارد. پشت HMI باید داخل تابلویی با شرایط محیطی مناسب قرار گیرد.

ولتاژ تغذیه هر مدل باید از روی پلاک و دیتاشیت خوانده شود. نباید مقدار 24VDC یا محدوده 10.5–28VDC یک مدل به تمام سری تعمیم داده شود. منبع تغذیه باید ظرفیت کافی و ارت مناسب داشته باشد.

کابل‌های ارتباطی باید از کابل خروجی اینورتر و مسیرهای پرنویز فاصله داشته باشند. در شبکه RS-485، قطب‌بندی، شیلد و مقاومت انتهایی کنترل شوند. در شبکه Ethernet نیز تکراری‌نبودن IP و تنظیم صحیح Subnet ضروری است.

تجهیزات جانبی HMI وینتک IE

منبع تغذیه صنعتی، کابل برنامه‌ریزی، کابل PLC و تجهیزات شبکه از متعلقات متداول این سری هستند. نوع کابل ارتباطی باید براساس نقشه پین مدل HMI و کنترلر انتخاب شود. کابل یک مدل ممکن است برای مدل دیگر مناسب نباشد.

حافظه USB، سوئیچ Ethernet، روتر و ماژول WiFi تنها در مدل‌های سازگار استفاده می‌شوند. برای دسترسی راه دور نیز باید پشتیبانی مدل و وضعیت مجوز EasyAccess 2.0 بررسی شود. وجود Ethernet به معنی فعال‌بودن تمام قابلیت‌های راه دور نیست.

در پروژه جایگزینی ممکن است صفحه تبدیل، کابل جدید یا اصلاح کانکتورها لازم باشد. این اقلام باید پیش از توقف ماشین آماده شوند. انجام تست روی میز می‌تواند زمان توقف خط تولید را کاهش دهد.

قیمت HMI وینتک IE

قیمت HMI وینتک IE به مدل، اندازه نمایشگر، تعداد پورت‌ها و وضعیت تولید بستگی دارد. مدل دارای Dual Ethernet یا مجوز داخلی EasyAccess 2.0 با مدل پایه یکسان نیست. نو، کارکرده یا تعمیرشده‌بودن دستگاه نیز اختلاف قیمت زیادی ایجاد می‌کند.

در مدل‌های EOL، کمیاب‌بودن محصول لزوما به معنی ارزش فنی بیشتر نیست. گاهی استفاده از جایگزین جدیدتر همراه با تبدیل پروژه، انتخاب اقتصادی‌تری است. هزینه تغییر برش تابلو، کابل‌کشی و برنامه‌نویسی نیز باید در مقایسه وارد شود.

قیمت اعلام‌شده باید برای کد کامل محصول باشد. وضعیت تاچ، LCD، پورت‌ها و امکان Upload یا Download پروژه نیز باید مشخص شود. خرید یک دستگاه ارزان بدون امکان انتقال برنامه می‌تواند هزینه بیشتری به پروژه تحمیل کند.

فروش HMI وینتک IE و نکات خرید

در فروش HMI وینتک IE باید وضعیت EOL محصول به‌وضوح مشخص شود. خریدار باید بداند که محصول از موجودی قدیمی، نمونه کارکرده یا دستگاه تعمیرشده تأمین شده است. کد روی جعبه و بدنه نیز باید با پیش‌فاکتور مطابقت داشته باشد.

برای خرید HMI وینتک IE، کد کامل پنل، مدل PLC، فایل پروژه و عکس برش تابلو را آماده کنید. اگر هدف جایگزینی است، مدل پیشنهادی رسمی وینتک باید از نظر سخت‌افزار و نرم‌افزار بررسی شود. انتخاب صرفا براساس اندازه صفحه توصیه نمی‌شود.

مشخصات HMI وینتک IE باید از دیتاشیت همان مدل استخراج شود. ظرفیت حافظه، تعداد پورت‌ها، نوع شبکه و ولتاژ تغذیه میان کدهای مختلف تفاوت دارد. بررسی این موارد از خرید مدل ناسازگار و توقف طولانی دستگاه جلوگیری می‌کند.

برای راهنمای خرید و دریافت قیمت HMI وینتک IE با شماره 03191091031 تماس بگیرید.
