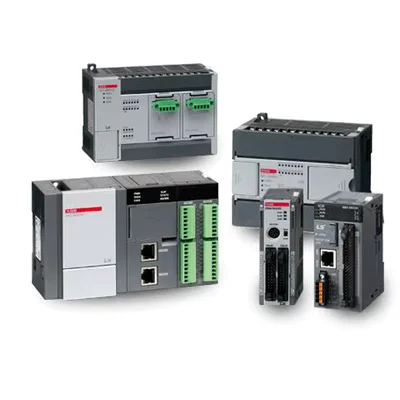

PLC ال اس یا LS ELECTRIC PLC خانواده‌ای از کنترلرهای صنعتی برای اتوماسیون ماشین‌آلات، خطوط تولید، سیستم‌های فرایندی، Motion Control و شبکه‌های صنعتی است. LS برای پروژه‌های کوچک و Compact تا سیستم‌های ماژولار بزرگ و Redundant، خانواده‌های متفاوتی ارائه می‌کند تا کنترلر بر اساس اندازه و سطح پیچیدگی پروژه انتخاب شود.
XGB یکی از خانواده‌های اصلی Compact PLC این برند است و برای ماشین‌های کوچک و متوسط کاربرد دارد. XGT در سطح بالاتر برای سیستم‌های ماژولار و توسعهپذیر طراحی شده و XGR راهکار Redundancy خانواده XGT را تشکیل می‌دهد. علاوه بر این، LS ELECTRIC محصولات Safety PLC، Smart I/O و XMC Motion Controller را نیز در سبد اتوماسیون خود دارد.
سری‌های قدیمی MASTER-K و GLOFA-GM نیز هنوز در تعداد زیادی از ماشین‌آلات صنعتی نصب هستند و قطعات آن‌ها در تعمیر و نگهداری مورد توجه قرار میگیرند، اما این خانوادهها در فهرست فعلی LS به‌عنوان سری‌های متوقفشده معرفی شدهاند. بنابراین برای پروژه جدید بهتر است خانواده‌های XGB و XGT و محصولات جدیدتر مبنای انتخاب قرار گیرند.
PLC ال اس چیست؟
PLC یا Programmable Logic Controller کنترلری صنعتی است که سیگنال سنسورها و تجهیزات ورودی را دریافت می‌کند، برنامه کنترلی را اجرا می‌کند و بر اساس آن به موتور، شیر برقی، رله، VFD، Servo Drive و سایر عملگرهای ماشین فرمان می‌دهد.
LS ELECTRIC چند خانواده PLC با ظرفیت و ساختار متفاوت دارد. در نتیجه یک PLC کوچک XGB برای یک ماشین چند ده I/O و یک سیستم XGT برای صدها ماژول و چند شبکه صنعتی، هر دو PLC ال‌اس هستند اما سطح کاربرد آن‌ها یکسان نیست.
XGB
Compact PLC برای ماشین‌های کوچک و متوسط، I/O قابل توسعه و ارتباطات صنعتی.
XGT
PLC ماژولار برای ماشین‌ها و سیستم‌های متوسط تا بزرگ با توسعه و شبکه گسترده.
XGR
سیستم PLC با معماری Redundant برای کاربردهایی که تداوم کنترل اهمیت بالایی دارد.
XMC
Motion Controller مبتنی بر EtherCAT برای ماشین‌های چندمحوره و کنترل حرکت پیشرفته.
انواع PLC ال اس
| خانواده |
ساختار |
کاربرد کلی |
| XGB |
Compact PLC |
ماشین‌آلات کوچک و متوسط |
| XGT / XGK / XGI |
Modular PLC |
ماشین‌ها و سیستم‌های متوسط تا بزرگ |
| XGR |
Redundant PLC |
فرایندهای حساس و سیستم‌های نیازمند افزونگی |
| Safety PLC |
Safety Controller |
کنترل توابع ایمنی ماشین |
| XMC |
Motion Controller |
EtherCAT و کنترل چند محور |
| MASTER-K / GLOFA-GM |
Legacy PLC |
تعمیر، نگهداری و جایگزینی سیستم‌های قدیمی |

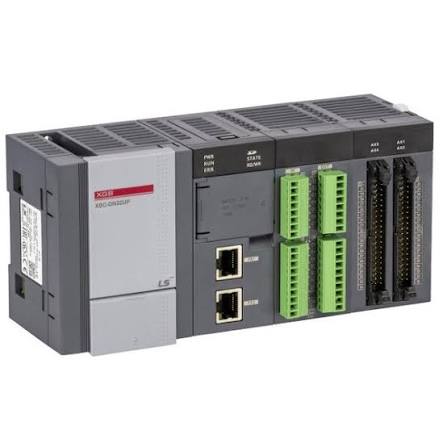

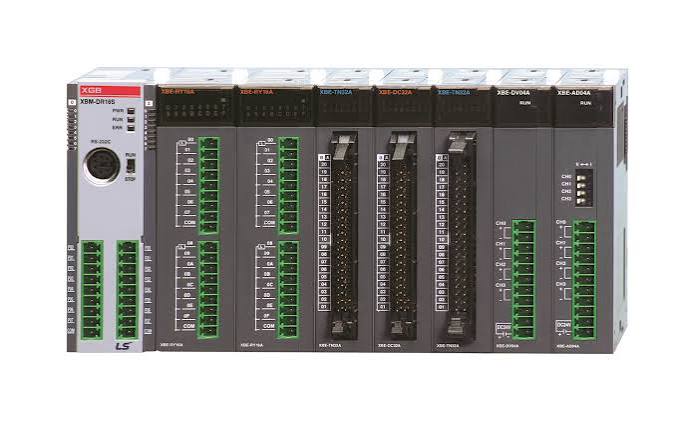

PLC ال اس XGB
XGB خانواده Compact PLC شرکت LS ELECTRIC است و برای ماشین‌آلاتی طراحی شده که کنترلر باید ابعاد کم، سرعت مناسب، I/O قابل توسعه و شبکه‌های صنعتی متنوع داشته باشد. این خانواده شامل CPUهای مختلف XBC و XEC است.
XBC معمولاً با ساختار برنامه‌نویسی Ladder خانواده XGK شناخته می‌شود، در حالی که XEC برای برنامه‌نویسی مبتنی بر استاندارد IEC در نظر گرفته شده است. مدل‌های U، H، SU، E و سایر زیرگروه‌ها سطح عملکرد و امکانات متفاوتی دارند.
در نسل فعلی XGB، LS حداکثر سرعت پردازش 40ns، ظرفیت برنامه تا 384KB، حداکثر 256 نقطه I/O و امکان پیکربندی تا 10 واحد توسعه و حداکثر 31 Unit را برای مدل‌های سطح بالاتر اعلام کرده است. اعداد دقیق باید برای CPU انتخاب‌شده بررسی شوند.
XBC و XEC چه تفاوتی دارند؟
تفاوت اصلی فقط در نام CPU نیست. XBC و XEC از نظر محیط و شیوه برنامه‌نویسی تفاوت دارند و هنگام تعویض CPU باید برنامه قبلی، نوع دستورات و نرم‌افزار پروژه نیز بررسی شوند.

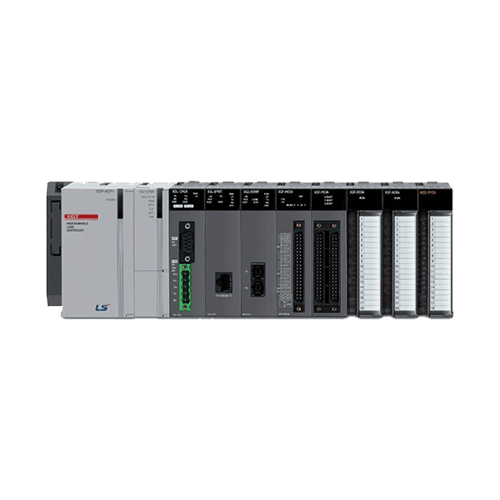

PLC ال اس XGT
XGT پلتفرم PLC ماژولار LS برای سیستم‌های متوسط تا بزرگ است. در این ساختار CPU، Power Supply، Base، I/O و ماژول‌های شبکه به‌صورت جداگانه انتخاب می‌شوند و سیستم می‌تواند با افزایش نیاز پروژه توسعه پیدا کند.
LS در نسل فعلی XGT برای مدل‌های سطح بالا امکان توسعه تا 7 مرحله و حداکثر 96 ماژول را اعلام کرده است. CPU جدید XGI-CPUZ7 نیز سرعت پردازش تا 6.5ns و قابلیت Motion تا 32 محور و 64 Slave را در ساختار متناسب ارائه می‌کند.
XGT شامل CPUهای XGK و XGI است و XGR نیز بخش Redundant این خانواده محسوب می‌شود. انتخاب میان آن‌ها به زبان برنامه‌نویسی، ظرفیت سیستم، Process Control و نیاز به افزونگی بستگی دارد.
XGK
XGK برای پروژه‌هایی مناسب است که برنامه‌نویسی Ladder و ساختار کلاسیک PLC مبنای پروژه قرار دارد. این خانواده طیف گسترده‌ای از CPU، I/O، Special Module و Network Module دارد.
XGI
XGI از برنامه‌نویسی مبتنی بر IEC 61131-3 پشتیبانی می‌کند و زبان‌هایی مانند LD، SFC و ST در آن قابل استفاده هستند. این خانواده برای پروژه‌هایی که ساختار برنامه‌نویسی IEC و Function Block اهمیت دارد مناسب است.
PLC ال اس XGR و سیستم Redundancy
XGR برای پروژه‌هایی طراحی شده که توقف CPU اصلی نباید بلافاصله باعث از دست رفتن کنترل شود. در معماری Redundant، دو CPU در نقش Master و Backup کار می‌کنند و در صورت خرابی سیستم فعال، کنترل می‌تواند به سیستم Standby منتقل شود.
Redundancy فقط به دو CPU محدود نیست و در طراحی واقعی باید Power Supply، Base و Communication نیز مطابق معماری افزونه انتخاب شوند. به همین دلیل XGR بیشتر در تصفیه‌خانه، Process Control، زیرساخت و خطوطی استفاده می‌شود که Availability اهمیت زیادی دارد.
نکته:
انتخاب Redundant PLC باید بر اساس تحلیل فرایند انجام شود. صرف استفاده از دو CPU بدون طراحی صحیح کل معماری، سیستم را به یک ساختار Redundant واقعی تبدیل نمیکند.

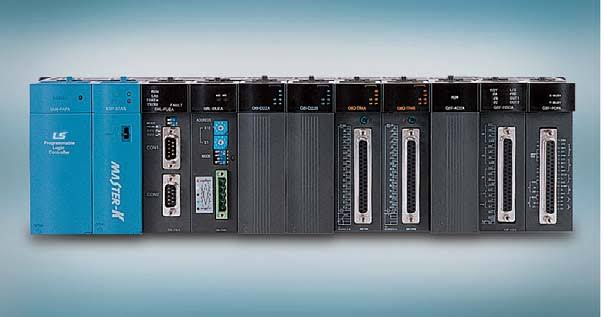

MASTER-K و GLOFA-GM ال اس
MASTER-K و GLOFA-GM از خانواده‌های قدیمی PLC ال‌اس هستند و هنوز در بسیاری از ماشین‌آلات فعال در کارخانه‌ها دیده می‌شوند. مدل‌هایی مانند K120S، K200S، K300S و GM7 در تعمیرات و پروژه‌های جایگزینی شناخته‌شده هستند.
با این حال LS ELECTRIC این دو خانواده را در ساختار فعلی محصولات خود به‌عنوان سری‌های Discontinued معرفی کرده است. بنابراین در پروژه جدید بهتر است از ابتدا XGB یا XGT بررسی شوند و MASTER-K یا GLOFA-GM بیشتر برای نگهداری تجهیزات موجود مدنظر قرار گیرند.
نرم‌افزار KGL-WIN برای MASTER-K و GMWIN برای GLOFA-GM استفاده می‌شود. هنگام جایگزینی این PLCها با نسل جدید باید برنامه قبلی، شبکه، Addressها، I/O و تجهیزات متصل به PLC به‌صورت کامل بررسی شوند.
نرم افزار PLC ال اس
نرم‌افزار اصلی برنامه‌نویسی خانواده‌های XGT و XGB، XG5000 است. این نرم‌افزار برای Programming، Monitoring، Debug، Force، تشخیص وضعیت PLC و مدیریت پروژه استفاده می‌شود.
XG5000 می‌تواند چند PLC، چند Program و چند Task را در یک پروژه مدیریت کند. LS همچنین ابزارهای شبکه و Positioning را در اکوسیستم مهندسی XGT ارائه کرده است.
XG5000 همچنان نرم‌افزار فعال LS ELECTRIC است و نسخه و فایل‌های نرم‌افزاری آن در مرکز دانلود رسمی به‌روزرسانی می‌شوند. بنابراین برای پروژه جدید باید از نسخه سازگار با CPU و Firmware مورد استفاده بهره گرفت.
شبکه‌های ارتباطی PLC ال اس
PLCهای LS بسته به خانواده و ماژول انتخاب‌شده از شبکه‌های مختلف پشتیبانی می‌کنند. در XGB و XGT می‌توان ارتباط سریال، Ethernet و شبکه‌های صنعتی را متناسب با معماری پروژه استفاده کرد.
RS-232C
RS-485
Ethernet
EtherNet/IP
CANopen
Profibus-DP
نوع شبکه باید قبل از خرید CPU و Communication Module مشخص شود. برای مثال اتصال HMI و VFD ممکن است با یک ارتباط سریال ساده انجام شود، اما سیستم Remote I/O یا ارتباط چند کنترلر می‌تواند به شبکه صنعتی دیگری نیاز داشته باشد.
Motion Control در PLC ال اس
LS علاوه بر PLCهای معمولی، Positioning Module و Motion Controller نیز ارائه می‌کند. بنابراین کنترل Servo می‌تواند از Positioning ساده تا سیستم‌های چندمحوره شبکه‌ای توسعه پیدا کند.
XMC یکی از Motion Controllerهای فعلی LS ELECTRIC است و بر پایه EtherCAT کار می‌کند. LS برای خانواده فعلی XMC کنترل تا 32 محور و اتصال تا 64 EtherCAT Slave را اعلام کرده است.
XMC از LD، ST و G-code پشتیبانی می‌کند و برای ماشین‌هایی که Motion، Cam Profile، Servo Synchronization یا کنترل رباتیک نیاز دارند قابل بررسی است. در پروژه ساده Positioning ممکن است استفاده از Positioning Module یا CPU مناسب XGB/XGT اقتصادی‌تر باشد.
Safety PLC ال اس
LS ELECTRIC علاوه بر PLC استاندارد، Safety PLC نیز ارائه می‌کند. این کنترلرها برای ارتباط با تجهیزاتی مانند Emergency Stop، Light Curtain، Safety Switch و سایر تجهیزات ایمنی ماشین طراحی می‌شوند.
Safety PLC نباید با PLC عادی یکسان در نظر گرفته شود. طراحی سیستم Safety باید بر اساس Risk Assessment، سطح ایمنی مورد نیاز و تجهیزات تأییدشده همان معماری انجام شود.
ماژول‌های PLC ال اس
یکی از مزیت‌های XGB و XGT امکان افزودن ماژول‌های متنوع است. نوع و تعداد ماژول‌های قابل اتصال به CPU بستگی دارد و پیش از تهیه BOM باید محدودیت Expansion بررسی شود.
Digital I/O
افزایش تعداد ورودی و خروجی دیجیتال ماشین.
Analog I/O
دریافت و تولید سیگنالهای ولتاژ و جریان صنعتی.
Special Module
ماژول‌های دما، High-Speed Counter، Positioning و کاربردهای تخصصی.
Network Module
توسعه ارتباط Ethernet و سایر شبکه‌های صنعتی.
کاربرد PLC ال اس
- ماشین‌آلات بسته‌بندی
- خطوط مونتاژ و تولید
- ماشین‌آلات صنایع غذایی
- سیستم‌های HVAC
- تصفیه آب و فاضلاب
- ماشین‌آلات چاپ و برش
- کنترل Servo و Motion
- سیستم‌های Remote I/O
- Process Control
- سیستم‌های Redundant
- اتوماسیون خطوط متوسط و بزرگ
راهنمای انتخاب PLC ال اس
برای انتخاب PLC مناسب ابتدا باید ابعاد واقعی پروژه مشخص شود. انتخاب بر اساس یک مدل شناخته‌شده بدون بررسی نیازهای ماشین می‌تواند باعث کمبود I/O، شبکه یا حافظه در آینده شود.
-
تعداد I/O را محاسبه کنید:
DI، DO، AI، AO، Temperature و High-Speed Input را جداگانه مشخص کنید.
-
اندازه پروژه را تعیین کنید:
برای ماشین Compact ابتدا XGB و برای پروژه بزرگ‌تر XGT بررسی شود.
-
زبان برنامه‌نویسی را مشخص کنید:
تفاوت XBC، XEC، XGK و XGI می‌تواند در مهاجرت برنامه اهمیت زیادی داشته باشد.
-
شبکه را تعیین کنید:
Ethernet، RS-485، EtherNet/IP، CANopen یا سایر شبکه‌ها باید از ابتدا مشخص شوند.
-
Motion را بررسی کنید:
تعداد Servo Axis، نوع Positioning و نیاز به EtherCAT روی انتخاب کنترلر اثر دارد.
-
Redundancy را بررسی کنید:
برای فرایندهای حساس، XGR و معماری افزونه قابل بررسی است.
-
توسعه آینده را در نظر بگیرید:
تعداد Expansion Unit و ظرفیت CPU باید امکان توسعه ماشین را فراهم کند.
-
وضعیت تولید را بررسی کنید:
برای MASTER-K و GLOFA-GM در پروژه جدید بهتر است گزینه جایگزین بررسی شود.
نصب و راه‌اندازی PLC ال اس
قبل از نصب باید ولتاژ تغذیه CPU، Power Supply و ماژول‌ها بر اساس کد دقیق محصول بررسی شود. در سیستم‌های ماژولار XGT ظرفیت Power Supply و تعداد ماژول‌های نصب‌شده نیز باید محاسبه شوند.
کابل‌های شبکه، Encoder و Analog بهتر است از کابل‌های قدرت، خروجی اینورتر و کنتاکتور فاصله داشته باشند. Grounding و Shielding مناسب برای کاهش نویز و افزایش پایداری سیستم اهمیت زیادی دارد.
پیش از راه‌اندازی نهایی باید Hardware Configuration، Address ماژول‌ها، Network Parameterها و نسخه Firmware بررسی شوند. Backup گرفتن از پروژه و پارامترها نیز برای نگهداری آینده سیستم توصیه می‌شود.
قیمت PLC ال اس
قیمت PLC ال اس به سری، CPU، تعداد I/O، شبکه، ظرفیت برنامه و ماژول‌های توسعه بستگی دارد. یک XGB Compact با یک سیستم کامل XGT یا XGR از نظر ساختار و هزینه قابل مقایسه مستقیم نیست.
هنگام مقایسه قیمت بهتر است هزینه کل سیستم شامل Power Supply، Base، I/O Module، Communication Module، Motion و Remote I/O نیز محاسبه شود. در پروژه جایگزینی، هزینه تغییر برنامه و سیم‌بندی نیز می‌تواند بخش مهمی از تصمیم باشد.
خرید PLC ال اس
برای خرید PLC ال اس ابتدا مشخص کنید پروژه جدید است یا PLC برای جایگزینی سیستم موجود تهیه می‌شود. در پروژه جدید، خانواده‌های XGB و XGT معمولاً نقطه شروع مناسب‌تری نسبت به MASTER-K و GLOFA-GM هستند.
اگر هدف تعویض PLC موجود است، کد کامل CPU، مدل ماژول‌ها، نرم‌افزار پروژه و نسخه برنامه باید بررسی شوند. این موضوع به‌خصوص در مهاجرت از MASTER-K یا GLOFA-GM به نسل‌های جدید اهمیت زیادی دارد و از انتخاب سخت‌افزار ناسازگار جلوگیری می‌کند.
سوالات متداول PLC ال اس
PLC ال اس چه سریهایی دارد؟
خانواده‌های اصلی فعلی شامل XGB، XGT و XGR هستند. LS همچنین Safety PLC، Smart I/O و XMC Motion Controller ارائه می‌کند. MASTER-K و GLOFA-GM خانواده‌های قدیمیتر این برند هستند.
تفاوت XGB و XGT چیست؟
XGB یک Compact PLC برای ماشین‌های کوچک و متوسط است، در حالی که XGT ساختار ماژولار و ظرفیت توسعه بیشتری برای پروژه‌های متوسط تا بزرگ دارد.
XGR چیست؟
XGR خانواده Redundant PLC ال‌اس است و از دو CPU در ساختار Master و Backup برای افزایش دسترسپذیری سیستم استفاده می‌کند.
نرم افزار PLC ال اس چیست؟
XG5000 نرم‌افزار اصلی برنامه‌نویسی و عیبیابی خانواده‌های XGT و XGB است. MASTER-K از KGL-WIN و GLOFA-GM از GMWIN استفاده می‌کنند.
آیا MASTER-K هنوز تولید می‌شود؟
LS ELECTRIC در ساختار فعلی محصولات خود MASTER-K را به‌عنوان سری متوقفشده معرفی می‌کند. برای پروژه جدید بهتر است خانواده‌های جدیدتر بررسی شوند.
آیا GLOFA-GM هنوز تولید می‌شود؟
GLOFA-GM نیز در فهرست فعلی LS به‌عنوان خانواده متوقفشده شناخته می‌شود و بیشتر در تعمیر و نگهداری سیستم‌های قدیمی اهمیت دارد.
آیا PLC ال اس برای Motion Control مناسب است؟
بله. LS علاوه بر Positioning Moduleهای PLC، XMC Motion Controller مبتنی بر EtherCAT را برای سیستم‌های چندمحوره ارائه می‌کند.
برای خرید PLC ال اس چه اطلاعاتی لازم است؟
تعداد و نوع I/O، ظرفیت برنامه، شبکه، Motion، نوع برنامه‌نویسی، تعداد ماژول‌های توسعه و نیاز به Redundancy مهمترین اطلاعات اولیه برای انتخاب هستند.
خرید و استعلام قیمت PLC ال اس
برای انتخاب PLC ال اس، تعداد I/O، ظرفیت برنامه، شبکه، Motion، توسعه آینده و نیاز به Redundancy را بررسی کنید. انتخاب بین XGB، XGT و XGR باید بر اساس ساختار واقعی سیستم انجام شود.
