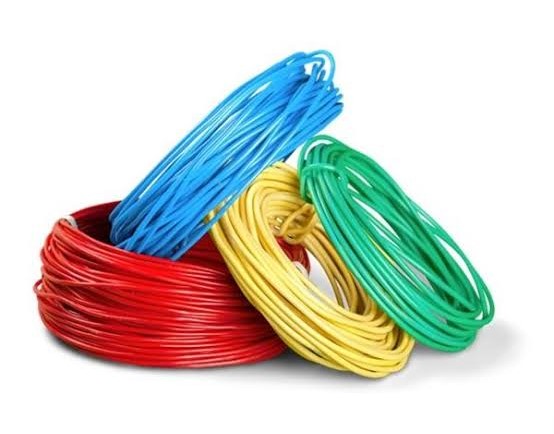

سیم تابلو برق یکی از اجزای اصلی Wiring داخل تابلوهای صنعتی، ماشین‌آلات و سیستم‌های اتوماسیون است. این سیم‌ها برای ارتباط میان کلیدها، کنتاکتورها، رله‌ها، PLC، ترمینال‌ها، منبع تغذیه، تجهیزات اندازه‌گیری و سایر اجزای داخلی استفاده می‌شوند. در بسیاری از تابلوها از سیم تک‌رشته افشان مسی استفاده می‌شود، زیرا انعطافپذیری آن Routing داخل داکت و اتصال به تجهیزات را ساده‌تر می‌کند.
با این حال عبارت «سیم تابلو برق» یک مشخصه فنی کامل نیست. سطح مقطع، Voltage Rating، کلاس هادی، نوع عایق، دمای کاری و استاندارد محصول باید مشخص باشند. همچنین سیم مدار فرمان، سیم قدرت و Protective Conductor ممکن است از نظر سطح مقطع و رنگ‌بندی شرایط متفاوتی داشته باشند.
سیم تابلو برق چیست؟
Panel Wire معمولاً یک Single-Core Conductor عایق‌شده است که برای Wiring داخلی تجهیزات و تابلو استفاده می‌شود. هادی می‌تواند Solid یا Stranded باشد، اما در تابلوهای صنعتی سیم افشان به دلیل انعطاف بیشتر کاربرد گسترده‌ای دارد.
یکی از ساختارهای رایج، هادی مسی Class 5 با عایق PVC است. در استاندارد IEC 60228، Class 5 به هادی انعطاف‌پذیر چندرشته اشاره دارد. مدل‌های H05V-K و H07V-K نمونه‌های شناخته‌شده این گروه هستند.
سیم افشان چه تفاوتی با سیم مفتولی دارد؟
سیم مفتولی یا Solid Wire از یک هادی یکپارچه تشکیل شده است. این سیم شکل خود را بهتر حفظ می‌کند اما نسبت به سیم افشان انعطاف کمتری دارد.
سیم افشان از تعداد زیادی Strand نازک تشکیل می‌شود و برای مسیرهایی با خم‌های متعدد، داکت‌های تابلویی و Wiring متراکم مناسب‌تر است. همین ویژگی باعث شده Class 5 Flexible Conductor در Control Cabinet Wiring بسیار رایج باشد.
انتخاب میان Solid و Flexible فقط به راحتی نصب محدود نیست. Terminal Technology نیز باید بررسی شود و نوع هادی باید در محدوده مجاز همان ترمینال قرار داشته باشد.
H05V-K چیست؟
H05V-K یک نوع سیم تک‌رشته Flexible با عایق PVC است. در ساختار نام آن، H به Harmonised Cable Type، عدد 05 به Voltage Class برابر 300/500V، حرف V به PVC و K به Fine-Wire Flexible Conductor اشاره دارد.
این نوع سیم در مدل‌های رایج با سطح مقطع‌هایی مانند 0.5mm²، 0.75mm² و 1mm² عرضه می‌شود و برای Wiring داخلی تجهیزات و مدارهای حفاظت‌شده کاربرد دارد. محدوده دقیق هر تولیدکننده باید از Datasheet همان محصول بررسی شود.
H07V-K چیست؟
H07V-K نیز سیم تک‌رشته Class 5 با عایق PVC است، اما Voltage Rating متداول آن 450/750V است. این محصول در سطح مقطع‌های بسیار متنوع برای Power و Control Wiring ارائه می‌شود.
LAPP در محصولات H07V-K فعلی خود سطح مقطع‌هایی از 1.5mm² تا 240mm² ارائه می‌کند. Nexans نیز محصولات H07V-K را با هادی مسی Class 5، عایق PVC و Voltage نامی 450/750V عرضه می‌کند.
| نوع |
Voltage نامی رایج |
کاربرد کلی |
| H05V-K |
300/500V |
Wiring داخلی و مدارهای حفاظت‌شده |
| H07V-K |
450/750V |
مدارهای فرمان و قدرت داخل تابلو |
نکته انتخاب:
H05V-K و H07V-K فقط نام تجاری نیستند و مشخصات ساختاری و Voltage متفاوتی دارند. هنگام Replacement بهتر است Marking روی سیم یا Datasheet قبلی بررسی شود.
سطح مقطع سیم تابلو برق
سطح مقطع هادی با mm² مشخص می‌شود و یکی از مهم‌ترین پارامترهای انتخاب سیم است. سطح مقطع بیشتر باعث کاهش Resistance هادی و امکان عبور Current بالاتر در شرایط مشابه می‌شود.
اندازه‌های 0.5mm²، 0.75mm²، 1mm²، 1.5mm²، 2.5mm²، 4mm²، 6mm²، 10mm²، 16mm² و بالاتر در Wiring صنعتی دیده می‌شوند. انتخاب دقیق باید بر اساس Load Current، روش نصب و استاندارد طراحی انجام شود.
استفاده از عبارت‌هایی مانند «سیم شماره 2.5» در بازار رایج است، اما مشخصه فنی صحیح Surface Area برابر 2.5mm² است و نباید با قطر 2.5mm اشتباه گرفته شود.
آیا جریان مجاز فقط به سطح مقطع بستگی دارد؟
خیر. Current Carrying Capacity به دمای محیط، روش نصب، تعداد هادی‌های کنار یکدیگر، نوع عایق و محدودیت Temperature هادی وابسته است.
برای نمونه Nexans برای H07V-K با عایق PVC، Maximum Conductor Temperature در سرویس را 70°C اعلام می‌کند. Current Ratingهای منتشرشده نیز برای شرایط نصب مشخص هستند و نباید برای تمام تابلوها بدون Correction Factor استفاده شوند.
تجمع تعداد زیادی سیم در یک داکت می‌تواند دفع Heat را محدود کند. به همین دلیل انتخاب سطح مقطع تنها بر اساس یک جدول آمپر عمومی ممکن است مناسب نباشد.
مقاومت هادی و افت ولتاژ
هر سیم دارای Resistance است و با افزایش طول مسیر، افت Voltage بیشتر می‌شود. این موضوع در مدارهای 24VDC اهمیت ویژه‌ای دارد، زیرا حتی چند ولت افت می‌تواند عملکرد Sensor، Relay یا Solenoid را مختل کند.
با افزایش سطح مقطع، Resistance هر متر کاهش می‌یابد. برای نمونه Nexans مقدار Max DC Resistance در 20°C را برای H07V-K سایز 2.5mm² برابر 7.98Ω/km و برای 10mm² برابر 1.91Ω/km اعلام می‌کند.
بنابراین در مسیرهای طولانی ممکن است سطح مقطعی بزرگ‌تر از مقدار لازم از نظر Current انتخاب شود تا Voltage Drop محدود بماند.
سیم مدار فرمان تابلو برق
مدار فرمان معمولاً جریان کمتری نسبت به Power Circuit دارد و برای ارتباط PLC، Relay، Contactor Coil، Push Button و سایر تجهیزات استفاده می‌شود.
انتخاب Surface Area فقط با عبارت «مدار فرمان» انجام نمی‌شود. Current، طول مسیر، Fuse Protection، Voltage و Mechanical Strength هادی نیز باید در نظر گرفته شوند.
برای مدارهای بسیار کم‌جریان ممکن است سیم‌های 0.5mm² یا 0.75mm² مناسب باشند، اما این مقدار یک قانون عمومی نیست و باید با Standard پروژه و Terminalهای تجهیزات هماهنگ شود.
سیم مدار قدرت
داخل تابلو ممکن است برای خروجی MCB، Contactor، Drive یا سایر Loadها از سیم افشان با Surface Area بالاتر استفاده شود. در این بخش Current Carrying Capacity و Temperature اهمیت بیشتری پیدا می‌کنند.
LAPP و Nexans هر دو H07V-K را در سطح مقطع‌های بزرگ نیز عرضه می‌کنند. با افزایش سایز، انتخاب Terminal، Lug یا Ferrule مناسب نیز باید بررسی شود و همه تجهیزات الزاماً ورودی سیم افشان بزرگ را مستقیماً قبول نمی‌کنند.
رنگ سیم در تابلو برق
استفاده از رنگ‌های مختلف، تشخیص Circuitها و Maintenance را ساده‌تر می‌کند. سیم‌های صنعتی در رنگ‌هایی مانند مشکی، آبی، قهوه‌ای، خاکستری، قرمز، نارنجی، سفید و سبز/زرد عرضه می‌شوند.
Green/Yellow برای Protective Conductor کاربرد شناخته‌شده‌ای دارد و نباید بدون بررسی استاندارد پروژه برای مدارهای دیگر استفاده شود. رنگ سایر مدارها نیز بهتر است مطابق Standard، نقشه و روش Labeling همان پروژه باشد.
رنگ به‌تنهایی نباید روش شناسایی Circuit باشد. استفاده از Wire Marker و شماره سیم مطابق نقشه، خطای تعمیرات و عیب‌یابی را کاهش می‌دهد.
سرسیم برای سیم افشان
انتهای سیم Class 5 از تعداد زیادی Strand تشکیل شده است. برای بسیاری از Screw Terminalها استفاده از Wire-End Ferrule باعث جمع شدن رشته‌ها و ایجاد اتصال مرتب‌تر می‌شود.
Ferrule باید دقیقاً با سطح مقطع سیم هماهنگ باشد و توسط Crimp Tool مناسب پرس شود. Ferrule بیش از حد بزرگ یا پرس ناقص می‌تواند کیفیت اتصال را کاهش دهد.
برخی Push-In یا Spring Terminalها نیز پذیرش مستقیم Flexible Conductor یا سیم مجهز به Ferrule را دارند. روش اتصال باید از Datasheet همان Terminal بررسی شود.
عایق PVC سیم تابلو برق
H05V-K و H07V-K رایج معمولاً دارای PVC Insulation هستند. PVC هزینه مناسب، انعطاف کافی و خواص Electrical مناسب برای بسیاری از تابلوهای داخلی دارد.
Nexans برای خانواده‌های H05V-K و H07V-K فعلی خود Maximum Conductor Temperature برابر 70°C و Flame Retardant مطابق IEC 60332-1-2 اعلام می‌کند.
اگر پروژه به Halogen-Free، Temperature بالاتر، مقاومت روغنی یا شرایط Chemical خاص نیاز دارد، سیم PVC استاندارد الزاماً گزینه مناسب نیست و باید Cable Type مخصوص انتخاب شود.
شعاع خم سیم افشان
Flexible بودن به معنی امکان خم کردن نامحدود سیم نیست. Minimum Bending Radius باید رعایت شود تا هادی و عایق آسیب نبینند.
Nexans در نمونه‌های H05V-K و H07V-K فعلی Minimum Static Bending Radius را 4 برابر قطر خارجی اعلام می‌کند. LAPP نیز بسته به محصول، مقادیر مشخصی برای Minimum Bending Radius ارائه می‌کند.
رعایت شعاع خم در داکت‌های کوچک و نزدیک Terminalهای قدرت اهمیت بیشتری دارد. خم تیز همچنین می‌تواند Routing سیم را نامنظم کند.
سیم تابلو برق و کابل کنترل چه تفاوتی دارند؟
سیم تابلویی معمولاً Single-Core است و هر Circuit با یک هادی مستقل Wiring می‌شود. کابل کنترل چند Core عایق‌شده را داخل یک Outer Sheath مشترک قرار می‌دهد.
داخل تابلو استفاده از Single Core امکان Routing و رنگ‌بندی آزادتر را فراهم می‌کند. برای انتقال چند Signal بین دو تابلو یا ماشین، Control Cable چندرشته می‌تواند مناسب‌تر باشد.
کابل‌های Signal یا Encoder ممکن است به Shield نیز نیاز داشته باشند. سیم افشان معمولی بدون Shield جای کابل مخصوص سیگنال حساس را نمی‌گیرد.
راهنمای انتخاب سیم تابلو برق
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| کاربرد |
Power، Control، PE یا Measurement |
تعیین ساختار و سایز سیم |
| سطح مقطع |
mm² |
جریان و افت Voltage |
| Voltage Rating |
مانند 300/500V یا 450/750V |
هماهنگی با Circuit Voltage |
| هادی |
Class 5 Flexible Copper یا نوع دیگر |
انعطاف و Terminal Compatibility |
| عایق |
PVC یا نوع تخصصی دیگر |
دمای کاری و شرایط محیط |
| رنگ |
مطابق نقشه و استاندارد پروژه |
شناسایی صحیح مدار |
| طول مسیر |
طول واقعی Wiring |
کنترل Voltage Drop |
| روش نصب |
داکت، لوله یا Wiring داخل تجهیز |
اثر روی Cooling و Ampacity |
اشتباهات رایج در انتخاب سیم تابلویی
- انتخاب فقط بر اساس آمپر بدون بررسی روش نصب
- اشتباه گرفتن mm² با قطر سیم
- استفاده از H05V-K در مدار خارج از Voltage Rating آن
- بی‌توجهی به Voltage Drop در مدارهای 24VDC
- پر کردن بیش از حد داکت و افزایش Temperature
- استفاده از Ferrule نامتناسب با سطح مقطع
- استفاده از سیم بدون توجه به Terminal Compatibility
- اتکا فقط به رنگ سیم و حذف Wire Marker
- استفاده از سیم معمولی به جای کابل Shielded در مدارهای حساس
Replacement سیم‌های تابلو قدیمی
هنگام بازسازی تابلو بهتر است سیم جدید فقط بر اساس رنگ و ظاهر سیم قبلی انتخاب نشود. سطح مقطع، Voltage Rating، نوع هادی و Load واقعی مدار بررسی شوند.
اگر سیم قبلی تغییر رنگ داده یا عایق آن خشک و شکننده شده است، علت افزایش Temperature نیز باید بررسی شود. Loose Terminal، Current بالا یا تجمع بیش از حد Wiring می‌توانند عامل اصلی باشند.
در Replacement بهتر است Wire Number و Terminal Number پیش از باز کردن سیم‌ها ثبت شوند. این کار احتمال اشتباه در Commissioning مجدد تابلو را کاهش می‌دهد.
چک‌لیست Replacement سیم:
سطح مقطع، Voltage Rating، H05V-K/H07V-K یا نوع دیگر، Class هادی، جنس مس، نوع عایق، دمای کاری، رنگ، طول مسیر، Fuse Protection، Terminal، Ferrule، Voltage Drop، داکت و Wire Number بررسی شوند.
قیمت سیم تابلو برق به چه عواملی بستگی دارد؟
قیمت سیم تابلویی به سطح مقطع، مقدار مس مصرف‌شده، متراژ، نوع عایق، برند و استاندارد محصول وابسته است. افزایش Surface Area هادی باعث افزایش مقدار Copper و قیمت می‌شود.
قیمت مس نیز تاثیر مستقیم بر قیمت سیم افشان دارد. محصولات دارای Certification یا عایق‌های خاص مانند Halogen-Free و Heat-Resistant نیز ممکن است قیمت متفاوتی داشته باشند.
هنگام مقایسه قیمت بهتر است سطح مقطع واقعی، جنس هادی، Voltage Rating و متراژ کلاف یا قرقره یکسان باشند. پایین‌تر بودن قیمت به‌تنهایی معیار کافی برای Wiring صنعتی نیست.
برای خرید سیم تابلو برق چه اطلاعاتی لازم است؟
- کاربرد سیم؛ فرمان، قدرت، ارت یا اندازه‌گیری
- سطح مقطع موردنیاز بر حسب mm²
- ولتاژ مدار
- H05V-K، H07V-K یا Type موردنیاز
- Flexible یا Solid بودن هادی
- رنگ موردنیاز
- طول یا متراژ سفارش
- دمای محیط تابلو
- روش نصب و تعداد سیم داخل داکت
- Current مدار
- حد مجاز Voltage Drop
- نوع Terminal متصل
- Ferrule موردنیاز
- مشخصات سیم قبلی در پروژه Replacement
سوالات متداول سیم تابلو برق
برای تابلو برق از چه سیمی استفاده می‌شود؟
سیم مسی تک‌رشته افشان Class 5 یکی از گزینه‌های رایج است. Type و سطح مقطع باید با Voltage، Current و استاندارد پروژه هماهنگ شوند.
تفاوت H05V-K و H07V-K چیست؟
تفاوت مهم آن‌ها Voltage Rating است؛ H05V-K معمولاً 300/500V و H07V-K برابر 450/750V است.
Class 5 در سیم به چه معناست؟
به هادی انعطاف‌پذیر ساخته‌شده از چندین رشته نازک اشاره دارد که طبق IEC 60228 در Class 5 قرار می‌گیرد.
آیا سیم 1.5mm² همیشه 16A تحمل می‌کند؟
خیر. جریان مجاز به نوع سیم، روش نصب، دمای محیط و تجمع هادی‌ها وابسته است و باید بر اساس شرایط واقعی بررسی شود.
برای سیم افشان داخل ترمینال از سرسیم استفاده کنیم؟
در بسیاری از Screw Terminalها Ferrule مناسب استفاده می‌شود. نوع اتصال باید با دستورالعمل Terminal هماهنگ باشد.
تفاوت سیم تابلویی و کابل کنترل چیست؟
سیم تابلویی معمولاً Single Core است. Control Cable چند هادی را داخل یک Sheath مشترک قرار می‌دهد و برای مسیرهای بین تجهیزات مناسب‌تر است.
آیا برای سیم ارت باید رنگ سبز و زرد استفاده شود؟
سبز/زرد رنگ شناخته‌شده Protective Conductor است. رنگ‌بندی نهایی باید مطابق استاندارد و دستورالعمل پروژه انجام شود.
چرا سطح مقطع سیم مدار 24VDC مهم است؟
Resistance سیم باعث Voltage Drop می‌شود و در ولتاژهای پایین، افت چند ولتی می‌تواند روی عملکرد تجهیزات تاثیر قابل توجهی داشته باشد.
برای جایگزینی سیم قدیمی چه مواردی بررسی شوند؟
سطح مقطع، Voltage Rating، کلاس هادی، عایق، Temperature، رنگ، Terminal، Current و Voltage Drop باید با سیم جدید تطبیق داده شوند.
برای راهنمای خرید و دریافت قیمت سیم تابلو برق با شماره 03191091031 تماس بگیرید.
