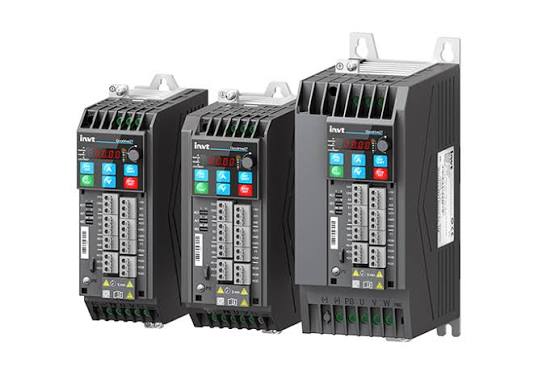

اینورتر اینوت GD27

اینورتر اینوت GD27 یکی از درایوهای هوشمند و کم‌حجم برند INVT برای کاربردهای صنعتی است. این محصول با هدف کنترل دقیق سرعت، گشتاور و جهت حرکت موتورهای الکتریکی طراحی شده است. ابعاد مناسب و امکانات کاربردی، استفاده از آن را در ماشین‌آلات کوچک و متوسط آسان می‌کنند.

سری GD27 برای پروژه‌هایی مناسب است که به عملکرد قابل‌اعتماد و نصب سریع نیاز دارند. این درایو می‌تواند جایگزین مناسبی برای روش‌های سنتی راه‌اندازی مستقیم موتور باشد. کنترل نرم موتور، کاهش جریان راه‌اندازی و تنظیم سرعت از مهم‌ترین مزایای آن هستند.

اینورتر اینوت GD27 چیست؟

اینورتر GD27 انرژی ورودی با ولتاژ و فرکانس ثابت را به خروجی کنترل‌شده تبدیل می‌کند. با تغییر فرکانس خروجی، سرعت چرخش موتور متناسب با نیاز دستگاه تنظیم می‌شود. در نتیجه، موتور تنها با سرعت موردنیاز فرایند کار خواهد کرد.

این قابلیت باعث کاهش تنش‌های مکانیکی هنگام شروع و توقف حرکت می‌شود. همچنین کنترل شتاب، کاهش سرعت و جهت چرخش موتور ساده‌تر خواهد بود. استفاده صحیح از درایو می‌تواند استهلاک تسمه، گیربکس، کوپلینگ و اجزای انتقال قدرت را کاهش دهد.

شرکت سازنده GD27 را یک درایو هوشمند با ساختار جمع‌وجور معرفی کرده است. این سری برای صنایع چوب، نساجی، غذایی، چاپ، بسته‌بندی، پلاستیک، تهویه و حمل‌ونقل کاربرد دارد. اطلاعات اصلی این محصول در صفحه رسمی اینورتر GD27 اینوت منتشر شده است.

محدوده توان و ولتاژ اینورتر GD27

اینورتر اینوت GD27 در سه گروه ولتاژی اصلی تولید می‌شود. هنگام خرید باید ولتاژ شبکه، نوع موتور و توان نامی آن بررسی شوند. محدوده‌های اعلام‌شده توسط سازنده عبارت‌اند از:

• ورودی تک‌فاز 200 تا 240 ولت با توان 0.4 تا 2.2 کیلووات
• ورودی سه‌فاز 200 تا 240 ولت با توان 0.4 تا 15 کیلووات
• ورودی سه‌فاز 380 تا 480 ولت با توان 0.75 تا 22 کیلووات

انتخاب توان اینورتر فقط براساس عدد کیلووات موتور کافی نیست. جریان نامی موتور باید با جریان خروجی مدل انتخاب‌شده تطابق داشته باشد. شرایط بار، تعداد دفعات راه‌اندازی و دمای محیط نیز روی انتخاب اثر می‌گذارند.

برای بارهای سنگین یا دارای شتاب سریع، بررسی ظرفیت اضافه‌بار ضروری است. انتخاب دقیق باید براساس پلاک موتور و شرایط واقعی دستگاه انجام شود. استفاده از یک مدل کوچک‌تر می‌تواند باعث خطای اضافه‌جریان یا افزایش دمای درایو شود.

روش‌های کنترلی GD27

اینورتر GD27 از روش کنترل V/F و کنترل برداری بدون سنسور یا SVC پشتیبانی می‌کند. روش V/F برای بسیاری از فن‌ها، پمپ‌ها و کاربردهای عمومی مناسب است. تنظیمات این روش ساده بوده و به تجهیزات بازخورد سرعت نیاز ندارد.

کنترل SVC برای کاربردهایی استفاده می‌شود که پاسخ دینامیکی بهتری نیاز دارند. این روش بدون انکودر می‌تواند کنترل مناسب‌تری روی سرعت و گشتاور ایجاد کند. نوار نقاله، ماشین‌آلات بسته‌بندی و تجهیزات تولیدی از نمونه‌های قابل‌استفاده هستند.

انتخاب روش کنترل باید با نوع موتور و رفتار بار هماهنگ باشد. تنظیم نادرست مشخصات موتور ممکن است عملکرد کنترل برداری را محدود کند. ثبت اطلاعات پلاک و انجام فرایند شناسایی موتور، دقت کنترل را افزایش می‌دهد.

پشتیبانی از موتورهای آسنکرون و سنکرون

GD27 قابلیت راه‌اندازی موتورهای آسنکرون و موتورهای سنکرون مغناطیس دائم را دارد. این ویژگی امکان استفاده از درایو را در ماشین‌آلات متنوع فراهم می‌کند. نوع موتور باید هنگام تنظیم پارامترهای اولیه به‌درستی انتخاب شود.

موتورهای آسنکرون در بیشتر تجهیزات صنعتی و کارگاهی استفاده می‌شوند. موتورهای سنکرون مغناطیس دائم نیز راندمان بالا و ابعاد مناسبی دارند. پشتیبانی از هر دو گروه، انعطاف اینورتر را در طراحی دستگاه افزایش می‌دهد.

سازنده، پشتیبانی از V/F و SVC برای این موتورها را در نمونه‌های کاربردی GD27 اعلام کرده است. جزئیات این قابلیت در راهکار رسمی GD27 برای بلوئرهای دوربالا قابل مشاهده است.

طراحی جمع‌وجور و ساختار مقاوم

فضای تابلو برق در بسیاری از ماشین‌آلات محدود است. طراحی فشرده GD27 امکان نصب چند درایو را در فضای مناسب‌تری فراهم می‌کند. البته فاصله‌های نصب و مسیر گردش هوا همچنان باید رعایت شوند.

ساختار بسته دستگاه به کاهش ورود گردوغبار به بخش‌های داخلی کمک می‌کند. طراحی فن نیز برای دفع بهتر حرارت بهینه شده است. طبق اطلاعات سازنده، این طراحی می‌تواند عملکرد دفع حرارت را تا 30 درصد بهبود دهد.

این ویژگی به معنی امکان نصب اینورتر در هر محیط آلوده‌ای نیست. در محیط‌های دارای گردوغبار زیاد، رطوبت یا مواد خورنده، تابلو مناسب ضروری است. فیلتر، تهویه و سرویس دوره‌ای نیز عمر مفید تجهیزات را افزایش می‌دهند.

سیم‌کشی و راه‌اندازی آسان

یکی از ویژگی‌های کاربردی GD27، استفاده از ترمینال‌های فنری Push-in است. این ترمینال‌ها می‌توانند سرعت سیم‌کشی و مونتاژ تابلو را افزایش دهند. اتصال صحیح سرسیم و رعایت سطح مقطع کابل همچنان الزامی است.

قابلیت کپی پارامترها نیز راه‌اندازی چند دستگاه مشابه را سریع‌تر می‌کند. پس از تنظیم یک اینورتر، پارامترهای آن می‌توانند برای واحدهای دیگر استفاده شوند. این ویژگی در خطوط دارای چند موتور مشابه بسیار کاربردی است.

براکت نصب روی ریل DIN نیز برای بعضی فریم‌ها به‌صورت انتخابی ارائه می‌شود. طبق اطلاعات رسمی، تنها فریم‌های A و B از این شیوه نصب پشتیبانی می‌کنند. بنابراین نوع فریم باید پیش از سفارش تجهیزات جانبی مشخص شود.

عملکرد ایمن و قابلیت STO

بعضی مدل‌های GD27 از قابلیت STO یا قطع ایمن گشتاور برخوردار هستند. این قابلیت مانع تولید گشتاور ناخواسته توسط موتور می‌شود. استفاده از آن می‌تواند ایمنی تعمیرات و توقف‌های کنترل‌شده را بهبود دهد.

وجود STO در تمام نسخه‌های بازار یکسان نیست. براساس اطلاعات سازنده، مدل‌های EU به‌صورت استاندارد دارای STO و فیلتر EMC هستند. مدل استاندارد ممکن است این دو قابلیت را نداشته باشد.

بنابراین کد کامل محصول باید پیش از خرید بررسی شود. عبارت GD27 به‌تنهایی وجود STO یا فیلتر داخلی را تضمین نمی‌کند. همچنین STO جایگزین کامل کلید قطع برق یا مدار توقف اضطراری نیست.

کاربردهای اینورتر اینوت GD27

GD27 برای طیف متنوعی از ماشین‌آلات صنعتی طراحی شده است. توان مناسب، کنترل برداری و ابعاد کوچک از دلایل این تنوع کاربرد هستند. برخی کاربردهای رایج این سری عبارت‌اند از:

• ماشین‌آلات چاپ و بسته‌بندی
• خطوط تولید و بسته‌بندی مواد غذایی
• دستگاه‌های صنایع چوب و لبه‌چسبان
• ماشین‌آلات نساجی و ریسندگی
• دستگاه‌های تزریق و تجهیزات صنایع پلاستیک
• فن‌ها، بلوئرها و سامانه‌های تهویه
• نوار نقاله و تجهیزات انتقال مواد
• میکسرها و ماشین‌آلات عمومی
• دستگاه‌های پرکن و تجهیزات تولید پیوسته

شرایط هر دستگاه باید جداگانه بررسی شود. برای مثال، نوار نقاله به گشتاور راه‌اندازی مناسب نیاز دارد. فن و بلوئر بیشتر به کنترل پیوسته سرعت و عملکرد پایدار وابسته هستند.

استفاده از GD27 برای فن و بلوئر

کنترل سرعت فن یکی از کاربردهای مناسب اینورتر GD27 است. کاهش دور فن می‌تواند مصرف انرژی و صدای مجموعه را کاهش دهد. همچنین راه‌اندازی نرم، ضربه مکانیکی واردشده به پره‌ها را محدود می‌کند.

در کاربرد بلوئر، پایداری سرعت و جریان اهمیت بیشتری دارد. INVT استفاده از GD27 را برای بلوئرهای دوربالا نیز معرفی کرده است. بااین‌حال، فرکانس خروجی و نوع موتور باید دقیقاً با کاربرد هماهنگ شوند.

استفاده در دورهای بسیار بالا به بررسی تخصصی نیاز دارد. مشخصات موتور، یاتاقان، بالانس، کابل و محدودیت فرکانسی باید کنترل شوند. تنظیم نادرست می‌تواند عمر موتور یا تجهیزات مکانیکی را کاهش دهد.

ارتباط اینورتر با PLC و HMI

در ماشین‌آلات اتوماتیک، فرمان‌های اینورتر معمولاً از PLC دریافت می‌شوند. فرمان حرکت، توقف و تغییر سرعت می‌تواند از طریق ورودی‌های دیجیتال اجرا شود. مقدار سرعت نیز از ورودی آنالوگ یا شبکه ارتباطی دریافت می‌شود.

استفاده از ارتباط صنعتی تعداد سیم‌های فرمان را کاهش می‌دهد. همچنین وضعیت کار، فرکانس، جریان و خطاها روی HMI نمایش داده می‌شوند. پروتکل و تجهیزات ارتباطی باید براساس کد محصول و دفترچه فنی بررسی شوند.

طراحی صحیح مدار فرمان، عیب‌یابی دستگاه را ساده‌تر می‌کند. بهتر است فرمان‌های حیاتی با منطق ایمنی مناسب اجرا شوند. مسیر کابل‌های کنترل نیز باید از کابل خروجی موتور فاصله داشته باشد.

تفاوت GD27 با GD10 و GD20

اینورتر GD10 یک درایو کوچک برای کاربردهای ساده و توان‌های محدود است. GD27 امکانات کنترلی گسترده‌تر و طراحی جدیدتری برای ماشین‌سازان ارائه می‌دهد. پشتیبانی از کنترل SVC و موتورهای مغناطیس دائم از تفاوت‌های مهم محسوب می‌شود.

GD20 یک اینورتر برداری عمومی با تنوع مدل و سابقه استفاده گسترده است. GD27 روی ساختار فشرده، سیم‌کشی سریع و راه‌اندازی آسان تمرکز بیشتری دارد. انتخاب بین این دو به توان، امکانات و نیازهای دستگاه بستگی دارد.

GD27 را نباید نسخه جایگزین تمام مدل‌های GD20 در نظر گرفت. محدوده توان و تجهیزات جانبی هر پروژه باید مقایسه شوند. موجودی بازار و خدمات فنی نیز در تصمیم نهایی اهمیت دارند.

تفاوت GD27 با GD28 و GD200A

GD28 یک درایو عمومی انعطاف‌پذیر از نسل جدید محصولات اینوت است. این سری امکانات و استانداردهای متفاوتی دارد و باید براساس کد دقیق انتخاب شود. وجود GD28 به معنی نامناسب‌بودن GD27 برای ماشین‌آلات عمومی نیست.

GD200A برای کاربردهای عمومی و محدوده‌های توان گسترده‌تر شناخته می‌شود. در پروژه‌های سنگین‌تر یا توان‌های بالاتر، GD200A می‌تواند گزینه قابل‌بررسی باشد. GD27 بیشتر برای ماشین‌آلات جمع‌وجور و توان‌های پایین تا متوسط کاربرد دارد.

برای مقایسه واقعی باید جریان خروجی، اضافه‌بار و ورودی‌های کنترلی بررسی شوند. ابعاد، نوع ترمینال، ارتباطات و تجهیزات ترمز نیز اهمیت دارند. انتخاب صرفاً براساس جدیدتر بودن یک سری، روش دقیقی نیست.

نکات انتخاب اینورتر GD27

پیش از سفارش، مشخصات روی پلاک موتور را یادداشت کنید. توان، ولتاژ، جریان، فرکانس و سرعت نامی اطلاعات اصلی هستند. سپس نوع بار و شرایط عملکرد دستگاه مشخص شوند.

برای انتخاب درست موارد زیر را بررسی کنید:

• تک‌فاز یا سه‌فاز بودن برق ورودی
• ولتاژ نامی موتور
• جریان خروجی موردنیاز
• سبک یا سنگین بودن بار
• مدت و تعداد دفعات شتاب‌گیری
• نیاز به مقاومت ترمز
• نوع فرمان و تعداد ورودی‌ها
• نیاز به ارتباط با PLC یا HMI
• ضرورت وجود STO و فیلتر EMC
• دما، ارتفاع و آلودگی محیط نصب

در پروژه‌های دارای توقف سریع، انرژی برگشتی موتور باید محاسبه شود. ممکن است استفاده از مقاومت ترمز یا تجهیزات جانبی لازم باشد. قابلیت اتصال این تجهیزات نیز باید در مدل انتخابی بررسی شود.

اصول نصب و نگهداری

اینورتر باید داخل تابلو دارای تهویه مناسب نصب شود. فاصله‌های توصیه‌شده اطراف دستگاه، گردش هوا را حفظ می‌کنند. نصب کنار منابع حرارتی می‌تواند باعث افزایش دمای داخلی شود.

کابل موتور و کابل فرمان نباید در یک مسیر مشترک قرار گیرند. اتصال زمین استاندارد نیز برای ایمنی و کاهش نویز ضروری است. در کابل‌های بلند، شرایط موتور و تجهیزات خروجی باید بررسی شوند.

گردوغبار تابلو و مسیرهای تهویه باید دوره‌ای تمیز شوند. اتصالات قدرت نیز پس از مدتی کارکرد بازبینی شوند. ثبت خطاها و شرایط وقوع آن‌ها، عیب‌یابی آینده را ساده‌تر می‌کند.

تنظیم حفاظت حرارتی موتور اهمیت زیادی دارد. جریان نامی، زمان شتاب و توقف باید با مکانیزم دستگاه هماهنگ شوند. غیرفعال‌کردن حفاظت‌ها برای رفع موقت خطا توصیه نمی‌شود.

قیمت اینورتر اینوت GD27

قیمت اینورتر GD27 به توان، ولتاژ ورودی و کد کامل محصول بستگی دارد. نوع استاندارد یا EU نیز می‌تواند بر امکانات و قیمت اثر بگذارد. STO، فیلتر EMC و تجهیزات جانبی باید پیش از استعلام مشخص شوند.

نوسان قیمت تجهیزات وارداتی نیز روی قیمت نهایی تأثیر دارد. به همین دلیل، استعلام براساس کد دقیق نتیجه مطمئن‌تری ارائه می‌دهد. ارسال عکس پلاک موتور می‌تواند فرایند انتخاب را سریع‌تر کند.

خرید اینورتر اینوت GD27 از آوا الکتریک

برای خرید اینورتر اینوت GD27 ابتدا مشخصات موتور و کاربرد دستگاه را اعلام کنید. کارشناسان آوا الکتریک می‌توانند مدل مناسب را براساس شرایط پروژه بررسی کنند. این کار احتمال انتخاب توان یا ولتاژ نامناسب را کاهش می‌دهد.

هنگام استعلام، توان موتور، ولتاژ ورودی و نوع بار را مشخص کنید. نیاز به ترمز، ارتباط صنعتی یا قابلیت STO نیز باید اعلام شود. ارائه این اطلاعات باعث انتخاب دقیق‌تر و اعلام قیمت مناسب‌تر خواهد شد.

برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت اینورتر اینوت GD27 با شماره 03191091031 تماس بگیرید.
