تجهیزات فرمان صنعتی رابط میان اپراتور، ماشین و مدار کنترل هستند. اپراتور با شستی یا پدال دستور Start، Stop یا حرکت را ارسال می‌کند، میکروسوئیچ موقعیت مکانیکی یک بخش از ماشین را تشخیص می‌دهد و چراغ سیگنال یا تاور لایت وضعیت عملکرد دستگاه را نمایش می‌دهد. به همین دلیل این محصولات در تابلوهای برق، ماشین‌آلات، خطوط تولید و سیستمهای اتوماسیون کاربرد گسترده دارند.
در منابع صنعتی این خانواده با عناوینی مانند Pilot Devices و Control and Signaling Devices نیز شناخته می‌شود. انتخاب هر تجهیز باید بر اساس وظیفه آن در مدار انجام شود؛ ظاهر مشابه دو شستی یا دو چراغ به معنی یکسان بودن ولتاژ، کنتاکت، درجه حفاظت یا روش نصب آن‌ها نیست.
تجهیزات فرمان صنعتی چیست؟
تجهیزات فرمان مجموعه‌ای از قطعات هستند که برای ایجاد ارتباط میان انسان و ماشین یا میان حرکت مکانیکی ماشین و مدار Control استفاده می‌شوند. ABB تجهیزات Pilot را نوعی رابط انسان و ماشین معرفی می‌کند که برای Control و Signaling در کاربردهای صنعتی به کار می‌روند.
بخشی از تجهیزات فرمان یک Input برای مدار ایجاد می‌کنند. برای مثال Push Button با فشرده شدن وضعیت Contact را تغییر می‌دهد. بخش دیگری از تجهیزات مانند Pilot Light خروجی مدار را به یک علامت بصری برای اپراتور تبدیل می‌کنند.
انواع تجهیزات فرمان آوا الکتریک
شستی
برای Start، Stop، Reset و سایر فرمان‌های دستی روی پنل یا ماشین.
پدال
برای صدور فرمان با پا و آزاد نگه داشتن دست‌های اپراتور.
میکروسوئیچ
برای تشخیص مکانیکی موقعیت، انتهای حرکت یا برخورد یک قطعه.
تاور لایت
برای نمایش وضعیت ماشین از فاصله بیشتر با چند رنگ و در مدل‌های مربوطه صدای هشدار.
چراغ سیگنال
برای نمایش روشن، خاموش، خطا، آماده‌به‌کار یا سایر وضعیت‌های مدار.

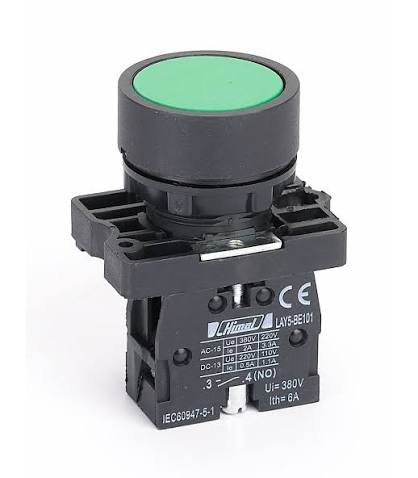

شستی صنعتی
Push Button یکی از رایج‌ترین تجهیزات فرمان تابلو برق است. با فشردن شستی، Contact Block پشت آن تغییر وضعیت می‌دهد و فرمان الکتریکی به Contactor، Relay، PLC یا سایر بخش‌های Control ارسال می‌شود.
شستی‌ها می‌توانند ساده، Illuminated، Mushroom، دوبل یا دارای عملکردهای دیگر باشند. همچنین ساختار می‌تواند Modular باشد؛ یعنی Head، Holder، Contact Block و LED Block به‌صورت قطعات جداگانه انتخاب شوند.
قطر نصب یکی از معیارهای مهم است. تجهیزات فرمان 22mm در صنعت بسیار رایج هستند و خانواده‌هایی مانند Schneider Harmony XB4/XB5 و Siemens SIRIUS ACT در این ساختار ارائه می‌شوند. مدل‌های کوچک‌تر مانند 16mm نیز برای فضاهای محدود وجود دارند.
NO و NC در تجهیزات فرمان
Contact Block می‌تواند Normally Open یا Normally Closed باشد. NO در حالت عادی باز است و با تحریک تجهیز بسته می‌شود؛ NC در حالت عادی بسته است و هنگام تحریک باز می‌شود.
تعداد Contactها نیز اهمیت دارد. ممکن است یک شستی دارای 1NO، 1NC یا ترکیبی از چند Contact باشد. این مشخصه باید با نقشه Control Circuit هماهنگ شود و تنها رنگ Head معیار انتخاب Function نیست.
شستی لحظه‌ای و ماندگار
در Momentary Push Button، پس از رها کردن Button مکانیزم به حالت اولیه برمی‌گردد. این ساختار برای فرمان‌هایی مانند Start و Jog متداول است.
در مدل Maintained یا Latching، وضعیت پس از تحریک می‌تواند حفظ شود تا اپراتور آن را Reset کند. ساختار دقیق Release ممکن است چرخشی، فشاری، کلیدی یا روش دیگری باشد.
پدال فرمان صنعتی
Foot Switch زمانی استفاده می‌شود که اپراتور باید فرمان را با پا صادر کند و هم‌زمان دست‌های خود را برای کار روی قطعه یا ماشین آزاد نگه دارد. این محصول در ماشین‌های بسته‌بندی، پرس، تجهیزات مونتاژ و ماشین‌کاری کاربرد دارد.
پدال‌ها می‌توانند تک یا دوبل، دارای Cover یا بدون Cover و دارای بدنه پلاستیکی یا فلزی باشند. عملکردهایی مانند Pulsed Start، Inching و Hold-to-Run نیز بسته به مدل امکان‌پذیر هستند.
در پروژه‌هایی که Foot Switch بخشی از مدار Safety است، انتخاب نباید فقط براساس NO و NC انجام شود. عملکرد Positive Opening، پوشش محافظ و استانداردهای Safety ماشین باید دقیقاً بررسی شوند.
میکروسوئیچ صنعتی
Micro Switch برای تشخیص حرکت یا رسیدن یک قطعه به موقعیت مشخص استفاده می‌شود. حرکت مکانیکی Actuator باعث تغییر سریع Contact داخلی شده و یک Signal به مدار فرمان ارسال می‌کند.
Actuator می‌تواند Plunger، Lever، Roller Lever یا ساختار دیگری داشته باشد. انتخاب Head باید با جهت حرکت و شکل قطعه‌ای که سوئیچ را تحریک می‌کند هماهنگ شود.
Limit Switch صنعتی از نظر کاربرد به میکروسوئیچ نزدیک است، اما معمولاً یک Enclosure و Actuator مکانیکی کامل برای نصب روی ماشین دارد. Schneider این تجهیزات را برای Detection از طریق تماس مستقیم با اجسام صلب در مدل‌های Industrial، Compact و Miniature عرضه می‌کند.
تاور لایت یا چراغ ستونی
Tower Light یا Stack Light برای نمایش وضعیت دستگاه از فاصله بیشتر استفاده می‌شود. چند Light Module با رنگ‌های مختلف روی یک Base قرار می‌گیرند و هر رنگ می‌تواند با یک وضعیت تعریف‌شده در PLC یا Control Circuit مرتبط شود.
مدل‌های صنعتی می‌توانند Steady، Blinking، Flashing یا سایر الگوهای نوری داشته باشند. در بعضی مدل‌ها Buzzer یا Sounder نیز به مجموعه اضافه می‌شود تا وضعیت بحرانی علاوه بر نور با صدا اعلام شود.
تاور لایت‌ها به‌صورت Modular و Pre-Assembled تولید می‌شوند. مدل Modular امکان ترکیب تعداد و رنگ Moduleها را فراهم می‌کند، در حالی که مدل آماده با Configuration مشخص کارخانه عرضه می‌شود.

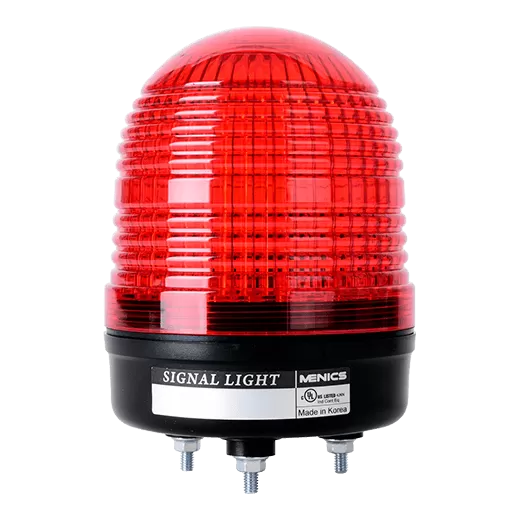

چراغ سیگنال تابلو برق
Pilot Light یا Indicator Light برای نمایش وضعیت مدار روی Panel استفاده می‌شود. این چراغ می‌تواند وضعیت Power، Running، Fault یا هر Signal تعریف‌شده دیگری را نشان دهد.
چراغ‌های سیگنال در Voltageهای مختلف تولید می‌شوند. بنابراین صرف مشاهده رنگ لنز برای Replacement کافی نیست و باید Supply Voltage، نوع LED یا Lamp و قطر نصب بررسی شوند.
بعضی خانواده‌های Pilot Device از LED Block مجزا استفاده می‌کنند و برخی دیگر Monolithic هستند. در مدل Modular می‌توان Operator، Light Module و سایر قطعات را جداگانه انتخاب کرد.
تفاوت شستی و چراغ سیگنال
شستی یک Input برای Control System ایجاد می‌کند، در حالی که Pilot Light یک Output بصری است. Illuminated Push Button هر دو Function را در یک تجهیز ترکیب می‌کند.
برای مثال اپراتور می‌تواند با شستی فرمان Start ارسال کند و LED داخل همان Push Button از PLC یا Contactor Feedback دریافت کرده و فعال بودن ماشین را نمایش دهد.
ولتاژ تجهیزات فرمان
Voltage یکی از مهم‌ترین مشخصات در تجهیزات Illuminated، Tower Light و بعضی Electronic Signaling Deviceها است. Control Circuit می‌تواند 24VDC، ولتاژ AC یا مقدار دیگری داشته باشد.
محصول باید دقیقاً با Supply Voltage مدار سازگار باشد. اتصال Light Module یا Buzzer با Voltage نامناسب می‌تواند باعث عملکرد نادرست یا خرابی شود.
درجه حفاظت IP
تجهیزات فرمان در معرض تماس دست، Dust، روغن، آب و شرایط محیطی ماشین قرار می‌گیرند. بنابراین IP Rating در کاربردهای صنعتی اهمیت زیادی دارد.
Rating باید برای کد دقیق محصول بررسی شود. برای مثال خانواده Harmony XPE دارای مدل‌هایی تا IP66 است، اما این مقدار نباید به تمام Foot Switchهای بازار تعمیم داده شود.
Mounting صحیح نیز اهمیت دارد. داشتن IP مناسب در Datasheet زمانی معتبر است که محصول مطابق دستورالعمل سازنده روی Panel یا Machine نصب شده باشد.
تجهیزات فرمان و PLC
Push Button، Foot Switch و Micro Switch می‌توانند به Digital Inputهای PLC متصل شوند. PLC وضعیت Contact را خوانده و مطابق Logic برنامه فرمان لازم را اجرا می‌کند.
Pilot Light و Tower Light نیز می‌توانند از Digital Output یا Relay Output کنترل شوند. در محصولات جدیدتر، برخی تجهیزات Signaling حتی قابلیت ارتباط مستقیم‌تر با سیستم کنترل را دارند.
ولتاژ Input/Output، جریان Load و نوع PNP/NPN یا Relay Interface باید مطابق مدار بررسی شوند و نباید خروجی PLC مستقیماً به Loadی خارج از Rating آن متصل شود.
راهنمای انتخاب تجهیزات فرمان صنعتی
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| نوع تجهیز |
شستی، پدال، Micro Switch، Tower Light یا Pilot Light |
تعیین Function مدار |
| Contact |
NO، NC و تعداد Contactها |
تطابق با نقشه فرمان |
| Voltage |
ولتاژ LED، Buzzer یا مدار |
سازگاری الکتریکی |
| Installation |
قطر Hole، Panel Mount یا Machine Mount |
نصب مکانیکی صحیح |
| IP |
گردوغبار، آب و محیط نصب |
دوام تجهیز |
| Actuator |
Push، Roller، Lever، Foot Pedal و غیره |
هماهنگی با حرکت ماشین |
| Signal |
Steady، Flashing، Audible و غیره |
روش اطلاع‌رسانی وضعیت |
| Safety |
Positive Opening یا الزامات مدار ایمنی |
کاربردهای ماشین Safety |
اشتباهات رایج در انتخاب تجهیزات فرمان
- انتخاب شستی فقط بر اساس رنگ Head
- بی‌توجهی به تعداد NO و NC
- خرید چراغ سیگنال بدون بررسی Voltage
- عدم بررسی قطر نصب Panel
- استفاده از Micro Switch با Actuator نامناسب
- انتخاب Foot Switch بدون بررسی Cover و Safety Function
- انتخاب Tower Light بدون بررسی نوع Module و Mounting
- فرض یکسان بودن IP تمام محصولات یک خانواده
- اتصال مستقیم Load بزرگ به Contact کوچک یا خروجی PLC
- جایگزینی تجهیز ایمنی با مدل عمومی فقط به دلیل شباهت ظاهری
Replacement تجهیزات فرمان قدیمی
برای جایگزینی تجهیزات قدیمی باید کد کامل محصول، قطر نصب، نوع Actuator و Contact Arrangement ثبت شوند. در تجهیزات Illuminated نیز Voltage و رنگ LED باید مشخص شوند.
در Micro Switch و Limit Switch، ابعاد بدنه و محل پیچ‌ها به‌اندازه عملکرد الکتریکی اهمیت دارند. یک مدل با Contact یکسان ممکن است از نظر Head یا Roller قابل نصب روی ماشین قبلی نباشد.
در Tower Lightهای Modular باید Base، قطر Module، نوع Connection و Accessoryها بررسی شوند. ماژول یک Series الزاماً با Base خانواده دیگر سازگار نیست.
چک‌لیست Replacement:
Function، NO/NC، تعداد Contact، Voltage، قطر نصب، ابعاد، Material، IP، Actuator، رنگ، نوع LED، Mounting، Series، Accessoryها و الزامات Safety بررسی شوند.
قیمت تجهیزات فرمان صنعتی به چه عواملی بستگی دارد؟
قیمت این گروه به نوع تجهیز، ساختار مکانیکی و تعداد Contactها وابسته است. یک Push Button ساده با Foot Switch فلزی یا Tower Light چندماژوله ساختار یکسانی ندارد.
IP، جنس بدنه، Illuminated بودن، نوع LED، تعداد رنگ‌ها و Buzzer نیز روی قیمت اثر دارند. محصولات مخصوص محیط‌های سخت یا Safety معمولاً مشخصات و آزمون‌های متفاوتی دارند.
برای مقایسه قیمت بهتر است کدهای دارای Function و Rating مشابه مقایسه شوند. شباهت ظاهری به‌تنهایی نشان‌دهنده معادل بودن دو تجهیز نیست.
برای خرید تجهیزات فرمان چه اطلاعاتی لازم است؟
- نوع تجهیز موردنیاز
- وظیفه آن در مدار
- تعداد Contactهای NO و NC
- ولتاژ مدار فرمان
- ولتاژ چراغ یا Buzzer
- قطر نصب یا ابعاد مکانیکی
- درجه حفاظت IP
- داخل تابلو یا روی ماشین بودن
- نوع Actuator
- لحظه‌ای یا ماندگار بودن
- نیاز به نور یا هشدار صوتی
- الزامات Safety
- کد تجهیز قبلی در پروژه Replacement
سوالات متداول تجهیزات فرمان
تجهیزات فرمان صنعتی شامل چه محصولاتی هستند؟
در این دسته آوا الکتریک شامل شستی، پدال، میکروسوئیچ، تاور لایت و چراغ سیگنال هستند.
NO و NC در شستی یعنی چه؟
NO در حالت عادی باز و NC در حالت عادی بسته است. تحریک تجهیز وضعیت این Contactها را تغییر می‌دهد.
تفاوت چراغ سیگنال و تاور لایت چیست؟
Pilot Light معمولاً روی پنل نصب می‌شود؛ Tower Light برای مشاهده وضعیت ماشین از فاصله بیشتر و با چند Signal طراحی شده است.
پدال فرمان چه کاربردی دارد؟
اجازه می‌دهد اپراتور فرمان Start، Inching یا عملکرد تعریف‌شده دیگری را با پا صادر کند و دست‌ها آزاد باقی بمانند.
میکروسوئیچ چه کاری انجام می‌دهد؟
حرکت مکانیکی یک قطعه را تشخیص می‌دهد و با تغییر Contact یک Signal به مدار فرمان ارسال می‌کند.
آیا همه شستی‌های صنعتی 22mm هستند؟
خیر. 22mm بسیار رایج است، اما مدل‌های 16mm، 30mm و اندازه‌های دیگر نیز بسته به خانواده محصول وجود دارند.
برای چراغ سیگنال چه ولتاژی انتخاب کنیم؟
Voltage چراغ باید دقیقاً با Control Supply پروژه هماهنگ باشد و از روی رنگ چراغ قابل تشخیص نیست.
آیا شستی معمولی برای مدار ایمنی مناسب است؟
الزاماً خیر. مدارهای Safety باید با تجهیز و Contact Structure تاییدشده برای عملکرد موردنظر طراحی شوند.
برای جایگزینی تجهیزات فرمان قدیمی چه مشخصاتی لازم است؟
Function، کنتاکت، ولتاژ، ابعاد نصب، IP، Actuator، Series و در محصولات ایمنی مشخصات Safety باید بررسی شوند.
