کنترلر دما امرن Omron برای اندازه گیری و کنترل دما در هیترها، کوره ها، ماشین آلات بسته بندی و فرآیندهای صنعتی استفاده می شود. سبد فعلی این برند شامل سری های E5CC و E5CD در اندازه 48×48mm، سری های E5EC و E5ED در اندازه 48×96mm، مدل E5AC در اندازه 96×96mm، مدل کامپکت E5GC و کنترلر ریلی E5DC است. بسته به سری، ورودی Thermocouple، Pt100 و سیگنال های 4–20mA یا 0–10V، کنترل ON/OFF و 2-PID، خروجی رله، SSR Drive و جریان 4–20mA ارائه می شود. مدل های پیشرفته از Heating/Cooling، RS485، Remote SP، Heater Burnout Alarm و Auto-Tuning نیز پشتیبانی می کنند.
برای راهنمای خرید، انتخاب مدل و دریافت قیمت کنترلر دما امرن با شماره 03191091031 تماس بگیرید.
کنترلر دما امرن یا Omron Temperature Controller برای دریافت سیگنال سنسور، اندازه گیری مقدار واقعی دما و کنترل تجهیزات گرمایشی یا سرمایشی استفاده می شود. این تجهیزات در ماشین آلات بسته بندی، صنایع غذایی، اکسترودرها، تجهیزات نیمه هادی، کوره ها، هیترها و خطوط تولید کاربرد گسترده دارند. Omron کنترلرهای دما را در چند گروه عمومی، اقتصادی، ماژولار و PLC Unit عرضه می کند. در گروه عمومی، خانواده های E5CC، E5EC، E5AC، E5GC، E5DC، E5CD و E5ED از مهم ترین مدل های فعلی هستند. سری های جدیدتر E5CD-H و E5ED-H نیز برای کنترل دقیق تر با نمایش 0.01°C و ورودی های High Precision ارائه شده اند. انتخاب کنترلر دما باید بر اساس نوع سنسور، محدوده دما، خروجی کنترل، ابعاد، سرعت پاسخ، Communication و نوع فرآیند انجام شود.
کنترلر دما مقدار Process Value یا PV را از سنسور دریافت و آن را با Set Value یا SV مقایسه می کند. سپس بر اساس اختلاف این دو مقدار، خروجی مناسب برای Heater، SSR، Power Controller، فن یا تجهیز سرمایشی ایجاد می شود.
در روش ON/OFF خروجی به صورت روشن و خاموش کنترل می شود. در روش PID خروجی به صورت دقیق تری تنظیم می شود تا Overshoot، نوسان و خطای پایدار فرآیند کاهش پیدا کند.
بسیاری از کنترلرهای دیجیتال Omron از 2-PID و Auto-Tuning استفاده می کنند. در مدل های پیشرفته، کنترل مجزای Heating و Cooling، Remote Set Point و Communication نیز وجود دارد.
| سری | ابعاد / نصب | ویژگی شاخص | کاربرد |
|---|---|---|---|
| E5CC | 48×48mm | PID، ورودی Universal، خروجی متنوع | کنترل عمومی و دقیق دما |
| E5EC | 48×96mm | نمایش بزرگ و I/O گسترده | تابلوهای بزرگ تر |
| E5AC | 96×96mm | نمایش بزرگ و خروجی های متعدد | فرآیندهای صنعتی بزرگ |
| E5GC | 48×24mm | کامپکت و High Performance | تابلوهای کم فضا |
| E5DC | عرض 22.5mm DIN Rail | ارتباط مناسب با PLC و HMI | کنترل ریلی داخل تابلو |
| E5CD / E5ED | 48×48 / 48×96mm | Adaptive Control و کنترل پیشرفته | ماشین آلات با تغییر شرایط فرآیند |
| E5CD-H / E5ED-H | 48×48 / 48×96mm | 0.01°C و High Precision | فرآیندهای دقیق و Digital Industry |
| E5CB | 48×48mm | اقتصادی و ساده | کنترل Heater عمومی |
E5CC یکی از پرکاربردترین کنترلرهای دمای Omron است. این سری در اندازه 48×48mm ارائه می شود و نمایشگر سفید PV با ارتفاع 15.2mm دارد.
ورودی دما شامل Thermocoupleهای K، J، T، E، L، U، N، R، S، B، C/W و PL II و همچنین Pt100 و JPt100 است. مدل های مربوط از ورودی Infrared Sensor نیز پشتیبانی می کنند.
E5CC فقط کنترلر دما نیست و ورودی Analog نیز دارد. جریان 4–20mA و 0–20mA و ولتاژهای 1–5V، 0–5V و 0–10V در مدل های مربوط قابل استفاده هستند.
به همین دلیل E5CC در بعضی پروژه ها علاوه بر دما برای کنترل Pressure، Flow یا سایر Process Variableها نیز قابل استفاده است.
خروجی کنترل E5CC بسته به Part Number می تواند Relay، Voltage Output برای راه اندازی SSR یا Linear Current Output باشد.
خروجی Relay در مدل های مربوط تا 3A در 250VAC برای بار مقاومتی مشخص شده است. SSR Drive حدود 12VDC ارائه می کند و برای فرمان Solid State Relay طراحی شده است.
Linear Current Output می تواند 4–20mA یا 0–20mA باشد. این خروجی برای Power Controller، Valve Positioner یا سایر تجهیزات آنالوگ قابل استفاده است.
E5CC و سایر خانواده های E5C از ON/OFF یا 2-PID Control پشتیبانی می کنند. Auto-Tuning نیز برای محاسبه پارامترهای اولیه PID قابل استفاده است.
PID مقدار خروجی را بر اساس خطای لحظه ای، خطای تجمعی و نرخ تغییر دما تنظیم می کند. این روش در مقایسه با ON/OFF می تواند نوسان و Overshoot را کاهش دهد.
در فرآیندهای دارای اینرسی بالا، تنظیم صحیح PID اهمیت زیادی دارد. Auto-Tuning نقطه شروع مناسبی است اما ممکن است در ماشین حساس به Fine Tuning نیاز باشد.
مدل های پیشرفته E5CC قابلیت Heating/Cooling Control دارند. در این حالت خروجی گرمایش و سرمایش به صورت مستقل کنترل می شوند.
این قابلیت در قالب سازی، Extruder و ماشین هایی که هم Heater و هم فن یا سیستم آب خنک کاری دارند اهمیت دارد.
ضرایب PID گرمایش و سرمایش می توانند متناسب با پاسخ متفاوت هر سمت تنظیم شوند. وجود Output مناسب باید از روی کد مدل تایید شود.
بعضی مدل های E5CC، E5CD، E5EC و سایر خانواده های پیشرفته دارای RS485 هستند. این ارتباط برای اتصال کنترلر به PLC، HMI یا سیستم مانیتورینگ استفاده می شود.
در خانواده های جدید Omron پروتکل هایی مانند Modbus و CompoWay/F در مدل های ارتباطی پشتیبانی می شوند. سرعت ارتباط می تواند بسته به خانواده تا 115200bps تنظیم شود.
وجود RS485 یک Option وابسته به Part Number است. مشابه بودن ظاهر دو E5CC به معنی داشتن Communication یکسان نیست.
E5EC از همان معماری کنترلی خانواده E5C استفاده می کند، اما ابعاد آن 48×96mm است. نمایشگر بزرگ تر و تعداد I/O بیشتر برای تابلوهای صنعتی پیچیده تر مناسب است.
ورودی های Thermocouple، Pt100، Analog Current و Analog Voltage در مدل های مربوط وجود دارند. ON/OFF، 2-PID، Heating/Cooling و Heater Burnout Alarm نیز قابل استفاده هستند.
اگر فضای پنل کافی باشد و تعداد Alarm یا ورودی Event بیشتری نسبت به 48×48 مورد نیاز باشد، E5EC گزینه مهمی برای بررسی است.

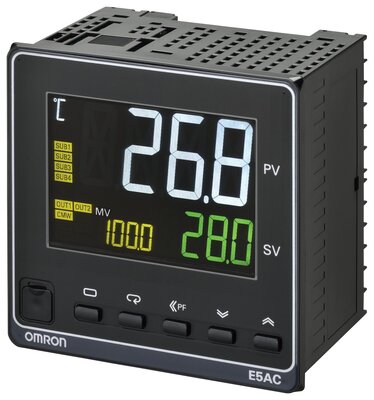

E5AC در سایز 96×96mm عرضه می شود و برای تابلوهایی که نمایش بزرگ، دسترسی ساده تر به پارامترها و I/O گسترده لازم دارند مناسب است.
در Heating/Cooling می توان Control Outputها را برای گرمایش و سرمایش استفاده کرد و PID هر سمت را جداگانه تنظیم کرد.
E5AC از نظر ورودی و منطق کنترل با خانواده E5C هماهنگ است و مدل های Communication، Event Input و Current Output بسته به کد وجود دارند.
E5GC برای تابلوهایی طراحی شده که عرض یا ارتفاع پنل محدود است. بدنه 48×24mm آن عملکرد پیشرفته خانواده E5C را در ابعاد کوچک تر ارائه می کند.
ورودی این سری شامل Thermocouple، Pt100، JPt100، Infrared Temperature Sensor و سیگنال های Analog است.
ورودی های 4–20mA، 0–20mA، 1–5V، 0–5V و 0–10V نیز در این خانواده وجود دارند. بنابراین برای Process Control نیز قابل استفاده است.
پنل جلوی E5GC دارای IP66 است و مدل های 100–240VAC یا 24VAC/DC ارائه می شوند.
E5DC با عرض 22.5mm برای نصب مستقیم روی DIN Rail طراحی شده است. این ساختار فضای درب تابلو را اشغال نمی کند و برای نصب کنار PLC و تجهیزات ریلی مناسب است.
ورودی ها شامل انواع Thermocouple، Pt100، JPt100 و سیگنال های 4–20mA، 0–20mA، 1–5V، 0–5V و 0–10V هستند.
Relay Output، SSR Drive و Linear Current Output در مدل های مختلف ارائه می شوند. کنترل ON/OFF، 2-PID، Heating/Cooling و Multi SP نیز در خانواده E5DC وجود دارد.
این سری برای اتصال به HMI و PLC طراحی مناسبی دارد و مدل های Push-In Plus نیز در لاین آپ فعلی اضافه شده اند.
E5CD در ابعاد 48×48mm و E5ED در ابعاد 48×96mm ارائه می شوند. این خانواده برای فرآیندهایی طراحی شده که شرایط ماشین و بار می تواند هنگام کار تغییر کند.
کنترل ON/OFF و 2-PID، ورودی Thermocouple، Pt100 و Analog، خروجی Relay، SSR و Current و RS485 در مدل های مربوط وجود دارند.
Sampling Period برابر 50ms است و مدل های Communication از Modbus یا CompoWay/F پشتیبانی می کنند.
برای ماشین هایی که سرعت تولید، وضعیت Heater یا بار فرآیند تغییر می کند، قابلیت های Adaptive و Disturbance-oriented این خانواده ارزش بیشتری دارند.
E5CD-H و E5ED-H از خانواده های جدیدتر و دقیق تر Omron هستند. E5CD-H در 48×48mm و E5ED-H در 48×96mm عرضه می شود.
نمایش با رزولوشن 0.01°C، Input Sampling برابر 50ms و دقت ورودی بالاتر از ویژگی های اصلی این خانواده است.
در E5CD-H دقت مرجع Thermocouple و Pt Input تا ±0.1% PV و Analog Input تا ±0.1% FS اعلام شده است.
Adaptive Control، Automatic Filter Adjustment و Disturbance Suppression برای کاهش تغییرات دما در ماشین های سریع از قابلیت های تخصصی این سری هستند.
برای فرآیندهایی که دما باید طبق یک Profile زمانی تغییر کند، Omron نسخه های Programmable از خانواده E5C را ارائه می کند.
E5CC-T در سایز 48×48، E5EC-T در 48×96 و E5AC-T در 96×96mm عرضه می شوند.
این خانواده امکان تعریف Program تا 256 Segment را دارد. به همین دلیل برای Oven، Furnace و فرآیندهای Ramp/Soak قابل بررسی است.
Program End، Run Output، Stage Output و Standby Time نیز در ساختار Programmable Control وجود دارند.
E5CB یک مدل 48×48mm با تنظیم ساده و قیمت اقتصادی تر است. این سری برای Heater Control عمومی و پروژه هایی که امکانات ارتباطی پیچیده لازم ندارند مناسب است.
ورودی مدل های مربوط Thermocouple K، J، T، R و S یا Pt100 است. خروجی Relay یا SSR Drive ارائه می شود.
کنترل ON/OFF و 2-PID همراه Auto-Tuning پشتیبانی می شود. Sampling Period این سری 250ms است.
نمایش PV حدود 16.2mm ارتفاع دارد و عمق بدنه پشت پنل حدود 60mm است. E5CB برای کنترل ساده هیتر گزینه قابل بررسی است.
Omron همچنان دو محصول را در گروه Economy Type فهرست می کند. E5C2 یک کنترلر آنالوگ 48×48mm و E5L یک Electronic Thermostat برای کنترل ساده داخلی است.
E5C2 تنظیم دیجیتال ندارد و Set Point با ولوم آنالوگ تعیین می شود. مدل های آن برای Thermocouple، Pt100 یا Thermistor با Range مشخص ارائه می شوند.
این سری برای مدارهای ساده ON/OFF یا Proportional قابل استفاده است، اما امکانات E5CC مانند Universal Input، Communication یا Advanced PID را ندارد.
Thermocouple یکی از متداول ترین ورودی های کنترلر دمای امرن است. سری های E5C در مدل های Universal از انواع متعددی مانند K، J، T، E، R، S، B و N پشتیبانی می کنند.
K Type در بسیاری از ماشین آلات عمومی رایج است، اما نوع سنسور باید بر اساس Range، دقت، محیط و سرعت پاسخ انتخاب شود.
پس از اتصال سنسور، Input Type کنترلر نیز باید روی همان Thermocouple تنظیم شود. انتخاب اشتباه باعث نمایش نادرست دما می شود.
Pt100 یک RTD رایج برای اندازه گیری دقیق دما است. بیشتر کنترلرهای اصلی E5C از Pt100 پشتیبانی می کنند و بعضی مدل ها JPt100 را نیز می خوانند.
سیم بندی Pt100 باید مطابق Terminal Diagram انجام شود. در مدل سه سیمه، مقاومت سیم های رابط تا حد زیادی در اندازه گیری جبران می شود.
سری های پیشرفته E5CC، E5EC، E5AC، E5GC، E5DC و E5CD علاوه بر Temperature Sensor از ورودی Analog نیز پشتیبانی می کنند.
ورودی های رایج شامل 4–20mA، 0–20mA، 1–5V، 0–5V و 0–10V هستند. این قابلیت اجازه می دهد کنترلر در فرآیندهای فشار، سطح و Flow نیز استفاده شود.
Scaling ورودی Analog باید متناسب با Transmitter تنظیم شود. قابلیت Process Input به معنی قابل استفاده بودن هر سنسور بدون تنظیم نیست.
Relay Output برای فرمان ساده یا Switching با تعداد پایین مناسب است. اگر PID با Cycle کوتاه استفاده می شود، عمر مکانیکی Relay باید در نظر گرفته شود.
SSR Drive برای فرمان سریع Solid State Relay مناسب تر است. SSR سپس جریان اصلی Heater را سوئیچ می کند.
Linear Current Output مانند 4–20mA برای Power Controller، SCR Controller یا تجهیزات آنالوگ قابل استفاده است. نوع Output باید متناسب با تجهیز پایین دست انتخاب شود.
بعضی مدل های E5C با اتصال Current Transformer می توانند وضعیت جریان Heater را بررسی کنند. کاهش غیرعادی جریان می تواند به عنوان Heater Burnout تشخیص داده شود.
در مدل های مربوط SSR Failure یا Heater Short نیز قابل تشخیص است. تعداد CT Input و ساختار Alarm به کد دقیق کنترلر وابسته است.
بعضی مدل ها امکان دریافت Remote Set Point از طریق 4–20mA یا Voltage Input را دارند. این قابلیت برای تغییر Set Point توسط PLC یا کنترلر مرکزی مفید است.
Multi SP نیز اجازه ذخیره چند Set Point مختلف را می دهد. در E5CC بسته به مدل تا هشت SP قابل ذخیره و انتخاب هستند.
ابتدا نوع سنسور مشخص شود. Thermocouple K، Pt100 یا ورودی 4–20mA نیاز به تنظیم و گاهی مدل متفاوت دارند.
بعد ابعاد تابلو انتخاب شود. E5GC برای 48×24، E5CC و E5CD برای 48×48، E5EC و E5ED برای 48×96 و E5AC برای 96×96mm هستند.
سپس Output بررسی شود. Relay، SSR Drive یا 4–20mA باید با SSR، Contactor یا Power Controller پروژه سازگار باشد.
اگر Communication لازم است، مدل RS485 انتخاب شود. در پروژه های Heating/Cooling نیز تعداد خروجی و Auxiliary Output اهمیت دارد.
برای Furnace با Profile زمانی، نسخه های E5CC-T، E5EC-T یا E5AC-T مناسب تر هستند. برای فرآیندهای بسیار دقیق، E5CD-H و E5ED-H قابل بررسی هستند.
| پارامتر انتخاب | گزینه های مهم |
|---|---|
| ورودی | Thermocouple / Pt100 / 4–20mA / 0–10V |
| کنترل | ON/OFF / 2-PID / Heating-Cooling / Programmable |
| خروجی | Relay / SSR Drive / 0–20mA / 4–20mA |
| ارتباط | RS485 / Modbus / CompoWay-F بسته به مدل |
| ابعاد | 48×24 / 48×48 / 48×96 / 96×96 / DIN Rail |
| قابلیت خاص | Remote SP / Multi SP / Heater Alarm / Program Control / High Precision |
قبل از سیم بندی، Terminal Diagram همان Part Number بررسی شود. ترتیب ترمینال بین E5CC، E5GC، E5DC و نسخه های مختلف خروجی یکسان نیست.
کابل Thermocouple و RTD باید از کابل قدرت، خروجی اینورتر و Contactor فاصله داشته باشد. نویز می تواند باعث نوسان PV و کنترل نامناسب PID شود.
برای خروجی SSR، SSR متناسب با ولتاژ و جریان Heater انتخاب شود. برای بارهای بزرگ می توان Power Controller را با خروجی 4–20mA کنترل کرد.
در RS485 از کابل مناسب و سیم بندی صحیح شبکه استفاده شود. Address، Baud Rate و Protocol نیز باید با PLC یا HMI هماهنگ شوند.
Thermocouple، Pt100، SSR، Power Controller و Current Transformer از تجهیزات اصلی مرتبط با کنترلرهای دمای امرن هستند.
Omron کابل USB-Serial سری E58 را نیز برای اتصال بعضی کنترلرها به نرم افزار CX-Thermo یا ThermoMini ارائه می کند.
در مدل های Push-In Plus نیاز به رعایت سایز و نوع سیم مناسب اهمیت دارد. لوازم نصب و Packing نیز برای حفظ IP پنل جلو باید درست انتخاب شوند.
قیمت کنترلر دما امرن به سری، ابعاد، نوع ورودی، تعداد Output و امکانات Communication وابسته است. یک E5CB ساده با E5CD-H High Precision یا E5CC دارای RS485 ساختار یکسانی ندارد.
Relay، SSR Drive، Current Output، تعداد Alarm، CT Input، Remote SP، RS485 و Programmable بودن نیز روی قیمت تاثیر دارند. برای استعلام دقیق بهتر است کد کامل یا مشخصات فنی کاربرد اعلام شود.
E5CC، E5EC، E5AC، E5GC، E5DC، E5CD، E5ED و نسخه های High Precision و Programmable از مهم ترین سری های فعلی هستند.
E5CC در سایز 48×48mm عرضه می شود و یکی از پرکاربردترین فرم های نصب پنلی است.
بله. بسیاری از سری های اصلی از Pt100 و در مدل های مربوط JPt100 پشتیبانی می کنند.
بله. سری های پیشرفته E5C و E5D در مدل های مربوط از 4–20mA و سایر ورودی های Process پشتیبانی می کنند.
بله. مدل های مشخصی از E5CC، E5EC، E5CD و سایر خانواده ها دارای RS485 هستند. وجود آن باید از روی کد تایید شود.
خیر. SSR Drive فقط فرمان SSR خارجی را تولید می کند و توان اصلی Heater باید از مسیر SSR مناسب عبور کند.
E5GC با سایز 48×24mm و E5DC با عرض 22.5mm و نصب DIN Rail برای فضای محدود قابل بررسی هستند.
مدل های E5CC-T، E5EC-T و E5AC-T برای Program Control طراحی شده و تا 256 Segment را پشتیبانی می کنند.
E5CD-H و E5ED-H برای کنترل High Precision با نمایش 0.01°C و دقت ورودی بالا طراحی شده اند.
سری، سایز، نوع ورودی، خروجی Relay یا SSR، خروجی جریان، RS485، Alarm، Program Control و دقت روی قیمت تاثیر دارند.
برای خرید کنترلر دما امرن ابتدا باید نوع سنسور، محدوده دما، روش کنترل، نوع خروجی، ابعاد پنل و ولتاژ تغذیه مشخص شوند. اگر پروژه به RS485، Heating/Cooling، Remote SP، Heater Burnout Alarm یا Program Control نیاز دارد، این Optionها نیز باید قبل از انتخاب کد بررسی شوند. در Replacement تنها یکسان بودن ابعاد ظاهری کافی نیست و Terminal Arrangement، Input Type و Output Type باید با مدل قبلی تطبیق داده شوند.
