تایمر امرن Omron برای ایجاد تاخیر زمانی، کنترل توالی تجهیزات، عملکرد تناوبی و راه اندازی مرحله ای ماشین آلات استفاده می شود. سبد فعلی این برند شامل تایمرهای آنالوگ H3CR، H3DT، H3DK، H3Y و H3RN و تایمر دیجیتال H5CC است. سری H3CR در مدل های مولتی فانکشن، Twin، Star-Delta و Power OFF Delay ارائه می شود. H3DT و H3DK برای نصب مستقیم روی DIN Rail مناسب هستند و برخی مدل ها بازه زمانی تا 1200 ساعت دارند. H5CC نیز تایمر دیجیتال 6 رقمی با رنج تنظیم از 0.001 ثانیه تا 999999 ساعت، ورودی NPN/PNP و حالت های متعدد زمانی است. انتخاب مدل باید بر اساس Function، رنج، ولتاژ، خروجی و نوع نصب انجام شود.
برای راهنمای خرید، انتخاب مدل و دریافت قیمت تایمر امرن با شماره 03191091031 تماس بگیرید.
تایمر امرن یا Omron Timer یکی از تجهیزات پرکاربرد مدار فرمان برای ایجاد تاخیر زمانی، کنترل ترتیب روشن و خاموش شدن تجهیزات و اجرای سیکل های زمانی است. Omron از شناخته شده ترین تولیدکنندگان تایمر صنعتی است و خانواده های متنوعی برای کاربردهای ساده و پیشرفته ارائه می کند. تایمرهای مولتی فانکشن H3CR، مدل های باریک H3DT و H3DK، تایمرهای Plug-in مانند H3Y و H3RN و تایمر دیجیتال H5CC بخش مهمی از لاین آپ فعلی این برند هستند. انتخاب تایمر فقط بر اساس مقدار زمان انجام نمی شود و باید نوع عملکرد مانند ON Delay، OFF Delay، Flicker، Interval یا Star-Delta، نوع خروجی، ولتاژ تغذیه، تعداد پایه، روش نصب و محدوده تنظیم زمان بررسی شوند.
Timer یک تجهیز کنترلی است که پس از دریافت تغذیه یا یک سیگنال ورودی، زمان تعیین شده را اندازه گیری می کند و سپس خروجی خود را تغییر می دهد. این خروجی معمولا Relay Contact یا Transistor است.
برای مثال می توان یک موتور را 10 ثانیه بعد از روشن شدن سیستم فعال کرد، دو کنتاکتور را با فاصله زمانی فرمان داد یا یک فن را به صورت دوره ای روشن و خاموش کرد.
Omron تایمرهای Analog، Digital، Plug-in و DIN Rail را برای این کاربردها تولید می کند. هر خانواده برای نوع مشخصی از تابلو و مدار مناسب تر است.
| سری | نوع | ویژگی مهم | کاربرد |
|---|---|---|---|
| H3CR-A | Analog Multi-function | چند Mode و رنج زمانی گسترده | مدار فرمان عمومی |
| H3CR-F | Twin Timer | تنظیم مستقل ON و OFF | عملکرد تناوبی |
| H3CR-G | Star-Delta | زمان ستاره و انتقال مثلث | راه اندازی موتور |
| H3CR-H | Power OFF Delay | تاخیر پس از قطع برق | مدارهای حفاظتی و Hold |
| H3DT | Slim DIN Rail | 24–240VAC/DC و رنج گسترده | تابلوهای فشرده |
| H3DK | 22.5mm DIN Rail | Twin، Star-Delta و OFF Delay | تابلو صنعتی |
| H3Y / H3RN | Plug-in | ابعاد کوچک و سوکت رله ای | مدارهای کامپکت |
| H5CC | Digital Timer | 6 رقم، NPN/PNP و Modeهای گسترده | کنترل زمانی دقیق |
H3CR-A یکی از شناخته شده ترین تایمرهای Omron در بازار صنعتی است. این خانواده در فرم DIN 48×48mm ارائه می شود و چندین Mode زمانی و محدوده زمانی مختلف دارد.
مدل استاندارد H3CR-A محدوده ای از 0.05 ثانیه تا 300 ساعت را پوشش می دهد. نسخه های Double Range نیز تا 600 ساعت قابل تنظیم هستند.
در نسخه 11 پین تا 8 حالت عملکرد و در نسخه 8 پین 5 حالت اصلی ارائه می شود. بنابراین H3CR-A برای مدارهای Power ON Delay، Flicker، Interval و سایر توالی های زمانی قابل استفاده است.
تغذیه نیز بسته به مدل می تواند 100–240VAC/100–125VDC یا 24–48VAC/12–48VDC باشد. هنگام سفارش باید رنج ولتاژ کامل کد بررسی شود.
مدل 8 پایه معمولا مدار ساده تری دارد و برخی Inputهای کنترلی مدل 11 پایه را ندارد. تعداد Operating Mode نیز در بعضی کدهای 11 پایه بیشتر است.
به همین دلیل H3CR-A8 را نباید صرفا با توجه به سایز ظاهری جایگزین H3CR-A یازده پایه کرد. سوکت، Wiring Diagram و Mode مورد استفاده باید بررسی شوند.
H3CR-F یک Twin Timer برای تنظیم مستقل ON Time و OFF Time است. این قابلیت برای تجهیزاتی که باید به صورت تناوبی روشن و خاموش شوند کاربرد دارد.
بسته به مدل، Flicker OFF Start یا Flicker ON Start قابل انتخاب است. نسخه های 8 پین و 11 پین نیز وجود دارند.
محدوده زمانی H3CR-F از 0.05 ثانیه تا 300 ساعت است و زمان ON و OFF را می توان به صورت مستقل تنظیم کرد.
تغذیه مدل ها در دو گروه اصلی 100–240VAC/100–125VDC و 24–48VAC/12–48VDC ارائه می شود. خروجی این خانواده Relay از نوع DPDT است.
H3CR-G به طور تخصصی برای راه اندازی Star-Delta موتور طراحی شده است. این دستگاه خروجی مجزا برای مدار Star و Delta دارد.
زمان کار ستاره در رنج های 0.5…6، 1…12، 5…60 و 10…120 ثانیه قابل تنظیم است. Star-Delta Transfer Time نیز بین 0.05، 0.1، 0.25، 0.5، 0.75 یا 1 ثانیه انتخاب می شود.
مدل H3CR-G8L دارای Star و Delta Contact است و H3CR-G8EL علاوه بر آن Instantaneous Output نیز دارد. هر دو 8 پین هستند.
این تایمر فقط توالی زمانی کنتاکتورها را مدیریت می کند و جایگزین حفاظت موتور، بی متال یا تجهیزات قدرت نیست.
H3CR-H یک Power OFF-delay Timer است. یعنی پس از قطع منبع تغذیه، خروجی برای مدت مشخص در وضعیت زمانی باقی می ماند و سپس Reset می شود.
نسخه S رنج هایی تا 12 ثانیه و نسخه M تا 12 دقیقه دارد. مدل های 8 پین و 11 پین نیز در این خانواده ارائه شده اند.
این Function با Signal OFF Delay یا ON Delay معمولی متفاوت است. در Replacement باید دقیقا مشخص شود مدار به Power OFF Delay نیاز دارد یا فقط Signal OFF Delay.
H3DT برای کاهش فضای اشغال شده روی ریل DIN طراحی شده است. خانواده شامل مدل های Multi-mode، Power ON Delay، Twin، Star-Delta و Power OFF Delay است.
H3DT-A یک Power ON-delay Timer است و 8 محدوده زمانی از 0.1 ثانیه تا حداکثر 1200 ساعت ارائه می کند.
تغذیه H3DT-A برابر 24–240VAC/DC است و خروجی Relay تا 5A در 250VAC برای بار مقاومتی دارد. مدل های این خانواده برای تابلوهایی که تنوع ولتاژ تغذیه مهم است مناسب هستند.
H3DT-N و H3DT-L چند محدوده زمان و چند Mode عملکرد دارند. محدوده قابل تنظیم از 0.1…1.2 ثانیه شروع می شود و تا 100…1200 ساعت ادامه دارد.
تغذیه Universal برابر 24–240VAC/DC باعث می شود یک مدل بتواند در تابلوهای مختلف استفاده شود. این موضوع تنوع Spare Part مورد نیاز را کاهش می دهد.
H3DK یک خانواده DIN Rail با عرض 22.5mm است. مدل های Twin، Star-Delta و Power OFF Delay در این خانواده وجود دارند.
H3DK-F یک Twin Timer با Flicker ON/OFF Start است. رنج های آن از 0.1 ثانیه تا حداکثر 1200 ساعت می رسند.
تغذیه مدل اصلی H3DK-F برابر 24–240VAC/DC است و نسخه 12VDC با کد H3DK-FA وجود دارد. خروجی Relay SPDT است.
اگر نصب مستقیم DIN Rail برای مدار Star-Delta اهمیت دارد، H3DK-G یکی از گزینه های Omron است. زمان Star در رنج 1…12 یا 10…120 ثانیه تنظیم می شود.
Transfer Time میان Star و Delta روی 0.05، 0.1، 0.25 یا 0.5 ثانیه قابل انتخاب است. تغذیه نسخه اصلی 24–240VAC/DC است.
مدل H3DK-GE برای ولتاژ 240–440VAC نیز ارائه شده است. بنابراین ولتاژ تایمر باید با مدار فرمان پروژه تطبیق داده شود.
H3Y-B یک تایمر مینیاتوری سازگار با ساختار سوکتی رله MY امرن است. مدل های H3Y-2-B و H3Y-4-B تعداد کنتاکت متفاوت دارند.
Time Range بسته به کد از 0.04…0.5 ثانیه تا 0.1…3 ساعت است. مدل هایی با 12، 24، 48، 100–110 و 125VDC و همچنین 24، 100–120 و 200–230VAC وجود دارند.
این سری برای مدارهای ساده Plug-in مناسب است، اما محدوده زمان هنگام خرید با کد محصول مشخص می شود و مانند H3CR به صورت گسترده روی دستگاه تغییر نمی کند.
H3RN-B یک تایمر Multi-function کامپکت برای Socket خانواده G2R است. مدل های کوتاه مدت از 0.1 ثانیه تا 10 دقیقه و مدل های Long Time تا 10 ساعت را پوشش می دهند.
ON Delay، Interval، Flicker OFF Start و Flicker ON Start از طریق DIP Switch قابل انتخاب هستند.
تغذیه 12VDC، 24VDC و 24VAC در خانواده فعلی وجود دارد و خروجی Relay تا 3A در 250VAC برای بار مقاومتی ارائه می شود.

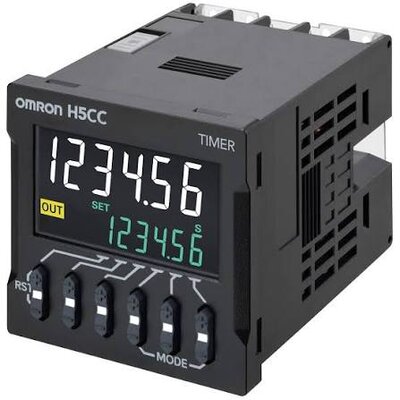

H5CC در حال حاضر تایمر دیجیتال اصلی موجود در دسته Digital Timers رسمی Omron است. این سری نمایشگر 6 رقمی و رابط کاربری دیجیتال دارد.
رنج های زمانی از 0.001 ثانیه شروع می شوند و در بزرگ ترین Range تا 999999 ساعت قابل تنظیم هستند. Timer Mode نیز می تواند Up یا Down باشد.
Modeهای متعدد شامل Signal ON Delay، Power ON Delay، Flicker، Interval، Signal OFF Delay، Signal ON/OFF Delay، Cumulative، Stopwatch و سایر حالت ها هستند.
این انعطاف باعث می شود H5CC برای مدارهایی که تنظیم دقیق، مشاهده مقدار سپری شده یا باقی مانده و تغییر مکرر Set Value لازم است مناسب باشد.
در مدل های استاندارد H5CC می توان No-Voltage یا NPN Input و Voltage یا PNP Input را انتخاب کرد. ورودی هایی مانند Signal، Reset و Gate بسته به مدل وجود دارند.
Minimum Input Signal Width روی 1 یا 20ms قابل انتخاب است. در برخی مدل های خاص محدودیت متفاوتی وجود دارد و باید دیتاشیت همان کد بررسی شود.
مدل های H5CC با Contact Output یا Transistor Output عرضه می شوند. Relay Output در مدل های مربوط تا 5A در 250VAC برای بار مقاومتی مشخص شده است.
Transistor Output نیز از نوع NPN Open Collector با ظرفیت حداکثر 100mA در 30VDC است. نوع خروجی باید با مدار مقصد هماهنگ شود.
H5CC-A با Screw Terminal و Flush Mounting عرضه می شود. H5CC-A11 اتصال 11 پین دارد و H5CC-L8 از سوکت 8 پین استفاده می کند.
در مدل های پنلی مربوط، حفاظت سطح پنل با استفاده از Packing مناسب تا IP66 ارائه می شود. این Rating فقط برای شرایط نصب تعیین شده توسط Omron معتبر است.
H5CX یکی از تایمرهای دیجیتال بسیار شناخته شده Omron است و همچنان در بازار و ماشین آلات قدیمی دیده می شود. با این حال تولید این خانواده در پایان سپتامبر 2025 متوقف شده است.
Omron سری H5CC را با سازگاری عملکردی و مشخصاتی نسبت به خانواده H5CX-N معرفی کرده است. بنابراین هنگام Replacement مدل های H5CX بهتر است H5CC بررسی شود.
با وجود این، انتخاب مدل جایگزین باید بر اساس کد کامل H5CX، تعداد پایه، خروجی، تغذیه و Mode انجام شود و صرفا نام H5CC برای Replacement کافی نیست.
در ON Delay، با وصل تغذیه یا Signal فرآیند زمان گیری شروع می شود و خروجی پس از پایان زمان تنظیم شده فعال می شود.
این حالت در بسیاری از تایمرهای H3CR، H3DT و H5CC وجود دارد و برای راه اندازی مرحله ای موتور، فن یا شیر برقی استفاده می شود.
در OFF Delay خروجی بعد از قطع فرمان یا Power برای مدت مشخص باقی می ماند و سپس خاموش می شود. نوع Signal OFF Delay و Power OFF Delay از نظر مدار داخلی متفاوت هستند.
H3CR-H و H3DK-H به طور تخصصی Power OFF Delay هستند. H5CC نیز Modeهای Signal OFF Delay را در تنظیمات دیجیتال ارائه می کند.
Flicker برای روشن و خاموش کردن دوره ای خروجی استفاده می شود. اگر زمان ON و OFF یکسان یا وابسته باشند، یک Multi-function Timer می تواند کافی باشد.
اگر زمان ON و OFF باید مستقل باشند، Twin Timer مانند H3CR-F یا H3DK-F انتخاب تخصصی تری است. برای مثال می توان خروجی 5 ثانیه ON و 30 دقیقه OFF باشد.
تایمر آنالوگ با ولوم و Selector تنظیم می شود و برای تنظیم سریع و مدارهای ساده مناسب است. H3CR و H3DT نمونه های مهم این گروه هستند.
تایمر دیجیتال مانند H5CC Set Value دقیق تر و نمایش مقدار فعلی را فراهم می کند. تغییر تنظیمات نیز بدون خواندن Scale آنالوگ انجام می شود.
برای کاربردهایی که تنظیم زمان به صورت مکرر تغییر می کند یا دقت بالا لازم است، H5CC مزیت بیشتری دارد. برای مدار ثابت و ساده، یک Analog Timer می تواند اقتصادی تر باشد.
تایمرهای Omron با ولتاژهای متنوع AC و DC تولید می شوند. بعضی مدل ها Universal Voltage دارند و برخی فقط برای یک ولتاژ مشخص هستند.
H3DT در بسیاری از مدل ها 24–240VAC/DC است. H3CR گروه های 100–240VAC و 24–48VAC را همراه محدوده های DC متناظر ارائه می کند.
H3Y معمولا بر اساس ولتاژ مشخص سفارش داده می شود. بنابراین هنگام جایگزینی یک مدل 24V با 220V باید کد کامل کنترل شود.
بسیاری از تایمرهای Omron دارای Relay Contact هستند. ظرفیت رایج در خانواده هایی مانند H3CR و H3DT تا 5A در 250VAC برای بار مقاومتی است.
این عدد به معنی امکان اتصال مستقیم هر بار 5 آمپری نیست. بارهای Inductive، Coil کنتاکتور و جریان Inrush باید جداگانه بررسی شوند.
در بارهای بزرگ بهتر است خروجی تایمر فقط Relay یا Contactor مناسب را فرمان دهد و بار اصلی مستقیما از Contact تایمر عبور نکند.
بسیاری از مدل های Plug-in به Socket جداگانه نیاز دارند. برای خانواده H3CR سوکت هایی مانند P2CF-08 و P2CF-11 در کاربردهای Front Connection استفاده می شوند.
H3RN-B نیز با P2RF-05-PU یا P2RF-08-PU بر اساس تعداد Contact استفاده می شود. Socket باید هم از نظر تعداد پایه و هم Layout با تایمر سازگار باشد.
اول Function مورد نیاز تعیین شود. ON Delay، OFF Delay، Twin، Flicker و Star-Delta تایمرهای یکسانی نیستند.
سپس محدوده زمان مشخص شود. بهتر است Set Value در بخش مناسب Range دستگاه قرار بگیرد تا تنظیم دقیق تر و ساده تر باشد.
مرحله بعد ولتاژ تغذیه است. Universal بودن بعضی سری ها به معنی Universal بودن تمام تایمرهای Omron نیست.
نوع نصب نیز اهمیت دارد. H3CR برای Panel/Socket، H3DT و H3DK برای DIN Rail و H3Y برای Plug-in طراحی شده اند.
در انتها Contact Type، تعداد پایه، ظرفیت خروجی و Inputهای Start/Reset/Gate بررسی شوند. در H5CC نوع NPN یا PNP نیز اهمیت دارد.
| پارامتر انتخاب | گزینه های مهم |
|---|---|
| Function | ON Delay / OFF Delay / Flicker / Twin / Interval / Star-Delta |
| نوع | Analog / Digital |
| نصب | Panel / Socket / DIN Rail |
| اتصال | 8-Pin / 11-Pin / Screw Terminal |
| تغذیه | AC / DC / Universal بسته به مدل |
| خروجی | Relay / NPN Transistor در مدل های مربوط |
قبل از نصب، Wiring Diagram همان Part Number بررسی شود. ترتیب پایه H3CR-A8 با مدل 11 پایه یکسان نیست و H5CC نیز نسخه های ترمینالی و سوکتی مختلف دارد.
ولتاژ تغذیه باید دقیقا مطابق Rating تایمر باشد. استفاده از خروجی اینورتر به عنوان Power Supply برای بسیاری از تایمرهای Omron توصیه نشده است.
اگر خروجی تایمر کنتاکتور را فرمان می دهد، جریان Coil و شرایط Inductive Contact بررسی شوند. برای حفاظت Contact می توان از مدار Suppression مناسب استفاده کرد.
قیمت تایمر امرن به سری، Analog یا Digital بودن، تعداد پایه، Function و محدوده زمانی بستگی دارد. H3CR-A مولتی فانکشن با H3CR-G ستاره مثلث یا H5CC دیجیتال یکسان نیست.
نوع خروجی، تغذیه، Socket، تعداد Contact و وضعیت مدل قدیمی یا فعلی نیز روی قیمت اثر دارند. برای استعلام دقیق بهتر است کد کامل تایمر یا مشخصات مدار اعلام شود.
H3CR، H3DT، H3DK، H3Y، H3RN و H5CC از خانواده های مهم فعلی هستند.
مدل استاندارد از 0.05 ثانیه تا 300 ساعت و مدل های Double Range تا 600 ساعت را پوشش می دهند.
H3CR-F و H3DK-F برای تنظیم مستقل زمان ON و OFF طراحی شده اند.
H3CR-G و H3DK-G از خانواده های Star-Delta Timer امرن هستند.
برای Power OFF Delay مدل هایی مانند H3CR-H و H3DK-H ارائه می شوند. H5CC نیز Modeهای Signal OFF Delay دارد.
رنج دیجیتال آن از 0.001 ثانیه شروع می شود و در بزرگ ترین Range تا 999999 ساعت می رسد.
خیر. Omron تولید H5CX را در پایان سپتامبر 2025 متوقف کرده است. برای جایگزینی، H5CC باید بر اساس کد قبلی بررسی شود.
بله. مدل های متعددی برای 100–240VAC یا 200–230VAC وجود دارند. ولتاژ دقیق به سری و کد بستگی دارد.
تعداد پایه روی Socket، تعداد Input و Functionهای قابل استفاده تاثیر دارد. Wiring Diagram دو مدل باید جداگانه بررسی شود.
سری، محدوده زمانی، Function، دیجیتال یا آنالوگ بودن، ولتاژ، تعداد پایه، نوع خروجی و Socket روی قیمت تاثیر دارند.
برای خرید تایمر امرن ابتدا باید نوع عملکرد مانند ON Delay، OFF Delay، Twin، Flicker یا Star-Delta مشخص شود. سپس محدوده زمان، ولتاژ تغذیه، 8 یا 11 پایه بودن، نوع نصب DIN Rail یا پنلی و تعداد کنتاکت خروجی بررسی شوند. در پروژه های Replacement نیز شباهت ظاهر یا یکسان بودن Range کافی نیست و Wiring، Socket، Output Type و Operation Mode باید با مدل قبلی تطبیق داده شوند.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات اتوماسیون صنعتی، امکان بررسی تایمرهای Omron، انتخاب مدل مناسب از سری های H3CR، H3DT، H3DK، H3Y، H3RN و H5CC، بررسی جایگزین مدل های قدیمی مانند H5CX، انتخاب Socket، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، انتخاب مدل مناسب، استعلام قیمت و خرید تایمر امرن با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
