پنل متر امرن Omron برای اندازه گیری، نمایش و مقایسه سیگنال های صنعتی در تابلو برق و ماشین آلات استفاده می شود. سبد فعلی Digital Panel Indicators امرن شامل سری های K3HB، K3MA و K3GN است و ورودی های ولتاژ و جریان AC/DC، 4–20mA، 0–10V، پالس، لودسل و سنسور دما را پوشش می دهد. K3HB-X برای اندازه گیری دقیق ولتاژ و جریان، K3HB-V برای لودسل، K3HB-R برای پالس سریع، K3MA-J برای سیگنال های فرآیندی و K3GN برای تابلوهای کامپکت قابل بررسی هستند. بسته به مدل، خروجی رله، NPN/PNP، خروجی آنالوگ و RS485 نیز وجود دارد. انتخاب مدل باید بر اساس نوع سیگنال، رنج، خروجی و ابعاد نصب انجام شود.
برای راهنمای خرید، انتخاب مدل و دریافت قیمت پنل متر امرن با شماره 03191091031 تماس بگیرید.
پنل متر امرن یا Omron Digital Panel Indicator برای دریافت، پردازش و نمایش سیگنال های اندازه گیری در تابلو برق و سیستم های اتوماسیون صنعتی استفاده می شود. این تجهیزات فقط نمایشگر ساده نیستند و بسته به مدل می توانند مقدار ورودی را Scale کنند، با حدود تنظیم شده مقایسه کنند، خروجی آلارم ایجاد کنند یا مقدار اندازه گیری شده را به PLC و سیستم مانیتورینگ انتقال دهند. Omron برای کاربردهای مختلف خانواده های K3HB، K3MA و K3GN را ارائه می کند. این سبد شامل مدل های مخصوص ولتاژ و جریان AC/DC، سیگنال های فرآیندی مانند 4–20mA و 1–5V، لودسل، پالس، سرعت، فاصله زمانی و دما است. بنابراین هنگام خرید پنل متر امرن باید ابتدا نوع سنسور یا سیگنال، محدوده اندازه گیری، دقت، سرعت نمونه برداری، نوع خروجی و ابعاد نصب مشخص شوند.
Digital Panel Meter سیگنال الکتریکی یا Pulse را دریافت می کند، آن را به مقدار قابل فهم تبدیل می کند و نتیجه را روی نمایشگر نشان می دهد. در کاربردهای صنعتی مقدار نمایش داده شده می تواند ولتاژ، جریان، فشار، وزن، سرعت، دور، دما یا یک مقدار Scale شده باشد.
برخی مدل های ساده فقط نمایشگر هستند. مدل های پیشرفته تر خروجی مقایسه ای، Analog Retransmission، Communication و ورودی های کنترلی مانند Hold، Reset و Forced Zero دارند.
Omron این گروه را تحت عنوان Digital Panel Indicators دسته بندی می کند و محصولات را بر اساس نوع ورودی به چند گروه مجزا تقسیم کرده است.
| کاربرد | سری های مهم | نوع ورودی | کاربرد نمونه |
|---|---|---|---|
| ولتاژ و جریان | K3HB-X / K3MA-J | AC/DC Voltage و Current | تابلو برق و سیگنال فرآیندی |
| سنسور خطی | K3HB-S | Linear Sensor | جابجایی و اندازه گیری دقیق |
| لودسل | K3HB-V | Load Cell | وزن، فشار، نیرو و گشتاور |
| پالس و سرعت | K3HB-R / K3MA-F | Pulse | Frequency، RPM و Speed |
| فاصله زمانی | K3HB-P | Pulse Interval | زمان عبور و سرعت بین دو نقطه |
| شمارش دوطرفه پالس | K3HB-C | Up/Down Pulse | Position و حرکت رفت و برگشتی |
| دما | K3HB-H / K3MA-L | Thermocouple / RTD | نمایش و مقایسه دما |
| چند ورودی کامپکت | K3GN | DC Voltage / Current / Pulse | تابلوهای کم فضا |
K3HB خانواده پیشرفته Digital Panel Indicator شرکت Omron است. این خانواده به جای یک ورودی Universal واحد، مدل های تخصصی برای سیگنال های مختلف دارد.
K3HB-X برای ولتاژ و جریان، K3HB-V برای لودسل، K3HB-R برای Rotary Pulse، K3HB-P برای Time Interval، K3HB-C برای شمارش Up/Down، K3HB-H برای دما و K3HB-S برای Linear Sensor استفاده می شوند.
مزیت این ساختار این است که هر مدل برای Measurement تخصصی خود امکانات مناسب تری دارد. بنابراین فقط نام K3HB برای انتخاب محصول کافی نیست و حرف بعد از آن نوع کاربرد را مشخص می کند.
K3HB-X برای اندازه گیری و مقایسه سیگنال های Voltage و Current طراحی شده است. چهار ورودی اصلی در این خانواده با کدهای VD، AD، VA و AA مشخص می شوند.
VD برای DC Voltage، AD برای DC Current، VA برای AC Voltage و AA برای AC Current است. بنابراین می توان مدل را دقیقا متناسب با کمیت الکتریکی پروژه انتخاب کرد.
نمونه K3HB-XVD در رنج اصلی DC تا ±199.99V اندازه گیری می کند. مدل AC Voltage دارای رنج تا 400VAC است و مدل AC Current در محدوده مربوط تا 10A را اندازه گیری می کند.
مدل DC Current علاوه بر رنج های میلی آمپری، ورودی استاندارد 4–20mA را نیز پوشش می دهد. این ویژگی برای اتصال Transmitterهای صنعتی بسیار مهم است.
K3HB-X Sampling با سرعت تا 50 بار در ثانیه انجام می دهد که معادل دوره 20ms است. این سرعت برای مشاهده تغییرات سریع تر سیگنال نسبت به پنل مترهای اقتصادی مزیت دارد.
دقت ورودی های DC اصلی تا ±0.1% Reading ±1 Digit اعلام شده است. دقت ورودی AC به نوع Range و مقدار ورودی بستگی دارد.
Scaling دو نقطه ای نیز اجازه می دهد ولتاژ یا جریان ورودی به یک مقدار مهندسی مانند فشار، سطح یا سرعت تبدیل شود.
یکی از مزیت های K3HB-X ساختار Option Board است. بسته به کد، Relay Contact، NPN، PNP، BCD، Linear Output یا Communication قابل سفارش است.
خروجی آنالوگ می تواند 0–20mA، 4–20mA، 0–5V، 1–5V یا 0–10V باشد. بنابراین مقدار اندازه گیری شده را می توان به سیستم دیگری منتقل کرد.
مدل های Communication با RS-232C یا RS485 نیز وجود دارند. در نسخه های مربوط، تغذیه 12VDC با ظرفیت 80mA برای Sensor نیز ارائه می شود.
RS485 و Linear Output به صورت همزمان روی یک واحد قابل استفاده نیستند و ساختار Option باید هنگام سفارش بررسی شود.
K3MA-J برای سیگنال های DC Voltage و DC Current طراحی شده و در کاربردهای عمومی ابزار دقیق گزینه ساده تری نسبت به K3HB-X است.
ورودی های استاندارد آن شامل 0–20mA، 4–20mA، 0–5V، 1–5V، ±5V و ±10V هستند. این Rangeها بسیاری از Transmitter و Sensorهای صنعتی را پوشش می دهند.
نمایشگر پنج رقمی در محدوده −19999 تا 99999 کار می کند. Scaling اجازه می دهد سیگنال ورودی به مقدار واقعی فرآیند تبدیل شود.
برای مثال 4–20mA یک سنسور فشار را می توان مستقیما به bar تبدیل کرد. Position Decimal Point نیز بر اساس واحد مورد نیاز تنظیم می شود.
K3MA-J از LCD با نمایش Red و Green استفاده می کند. در مدل دارای Comparative Output می توان رنگ نمایش را بر اساس وضعیت مقایسه تغییر داد.
مدل K3MA-J-A2 دارای دو خروجی Relay از نوع SPST-NO است. مدل ساده بدون خروجی نیز برای نمایش مقدار ارائه می شود.
تغذیه این سری در نسخه 100–240VAC یا 24VAC/VDC عرضه می شود. پنل جلوی دستگاه معادل IP66 است و عمق بدنه از لبه Front Panel حدود 80mm است.
K3HB-V برای دریافت مستقیم سیگنال Load Cell طراحی شده است. این دستگاه می تواند برای اندازه گیری Weight، Load، Torque و Pressure استفاده شود.
در ماشین های اتوماتیک می توان مقدار اندازه گیری شده را با محدوده های تعریف شده مقایسه کرد و نتیجه OK یا NG ایجاد کرد.
این سری برای سیستم توزین، تست نیرو، پرس و کاربردهایی مناسب است که سیگنال مستقیم Load Cell باید نمایش و ارزیابی شود.
انتخاب K3HB-V باید با ظرفیت، حساسیت و مشخصات Electrical لودسل انجام شود و صرفا ظرفیت مکانیکی سنسور برای انتخاب کافی نیست.
K3HB-R برای اندازه گیری Rotary Pulse طراحی شده و در ورودی های Solid-State تا 50kHz را اندازه گیری می کند. Contact Input نیز تا 30Hz پشتیبانی می شود.
این مدل شش Function اندازه گیری شامل RPM، Circumferential Speed، Instantaneous Flow، Ratio و سایر محاسبات مرتبط با Pulse دارد.
در کاربرد Encoder و ماشین های دوار، K3HB-R انتخاب تخصصی تری نسبت به پنل متر Voltage/Current است.
K3MA-F برای اندازه گیری Pulse، Frequency و Rate استفاده می شود. ورودی های Contact، NPN، PNP و Voltage Pulse را پشتیبانی می کند.
برای Contact حداکثر فرکانس 30Hz و برای Open Collector یا Voltage Pulse حداکثر 5kHz است. دقت اندازه گیری در شرایط مرجع تا ±0.1% F.S. ±1 Digit اعلام شده است.
این دستگاه نمایشگر پنج رقمی با محدوده −19999 تا 99999 دارد و Prescale برای تبدیل Frequency به RPM، Speed یا سایر واحدها قابل استفاده است.
مدل K3MA-F-A2 دو خروجی Relay دارد و مدل پایه فقط نمایشگر است. تغذیه 12VDC با ظرفیت 40mA برای Sensor نیز در این خانواده وجود دارد.
K3HB-P یک Timer Interval Indicator است و فاصله زمانی میان دو رویداد یا Pulse را اندازه گیری می کند.
از این مقدار می توان برای محاسبه Passing Speed، Cycle Time یا زمان عبور جسم بین دو نقطه استفاده کرد.
این مدل برای خطوط تولیدی که سنسورهای ورودی در دو نقطه نصب شده اند و زمان حرکت جسم اهمیت دارد کاربرد تخصصی دارد.
K3HB-C برای پردازش Pulse افزایشی و کاهشی طراحی شده است. این ساختار برای Position، جابجایی و حرکت دوطرفه قابل استفاده است.
اگر Encoder دو فاز یا دو سنسور برای جهت های مختلف وجود داشته باشد، یک Up/Down Pulse Meter می تواند مقدار موقعیت یا اختلاف حرکت را نمایش دهد.
Omron در خانواده Digital Panel Indicators مدل های مخصوص Temperature نیز دارد. K3HB-H یک Temperature Indicator حرفه ای و K3MA-L مدل ساده تر این گروه است.
ورودی Thermocouple و Platinum Resistance Thermometer در مدل های مربوط پشتیبانی می شوند. این محصولات برای نمایش و مقایسه دما طراحی شده اند و با Temperature Controller متفاوت هستند.
Temperature Controller خروجی را برای نگه داشتن دما روی Set Point کنترل می کند، اما Temperature Indicator تمرکز اصلی روی نمایش و قضاوت مقدار اندازه گیری شده دارد.

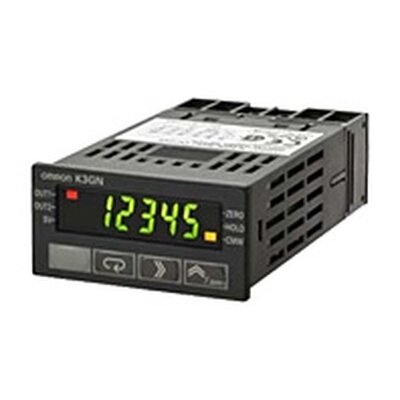

K3GN یک Digital Panel Meter کامپکت با ابعاد تقریبی 48×24×82mm است. این سری برای ماشین هایی طراحی شده که فضای Front Panel محدود است.
ورودی های آن شامل DC Voltage، DC Current و Pulse هستند. سیگنال های 4–20mA، 1–5V، ±5V و ±10V در بخش Analog پشتیبانی می شوند.
در بخش Pulse، نسخه NPN یا PNP متناسب با مدل وجود دارد. Contact Input تا 30Hz و Open Collector تا 5kHz قابل اندازه گیری است.
خروجی Relay، Transistor، RS485 و Linear Output بسته به مدل قابل انتخاب هستند. تغذیه این سری 24VDC است.
4–20mA یکی از رایج ترین سیگنال های ابزار دقیق است و در مدل هایی مانند K3MA-J، K3HB-XAD و K3GN پشتیبانی می شود.
خروجی ترانسمیتر فشار، سطح، دما یا Flow را می توان به پنل متر متصل و با Scaling به واحد واقعی تبدیل کرد.
برای مثال 4mA می تواند معادل صفر bar و 20mA معادل 16bar تعریف شود. نمایشگر در این حالت مقدار فشار را مستقیما نشان می دهد.
سیگنال Voltage نیز در بسیاری از تجهیزات ابزار دقیق استفاده می شود. K3MA-J ورودی های 0–5V، 1–5V، ±5V و ±10V دارد.
K3GN نیز ورودی های 1–5V و ±10V را در کنار 4–20mA دریافت می کند. انتخاب رنج نزدیک به سیگنال واقعی باعث استفاده بهتر از Resolution دستگاه می شود.
Scaling یکی از مهم ترین قابلیت های پنل متر صنعتی است. سیگنال الکتریکی خام با استفاده از Scaling به واحد قابل فهم فرآیند تبدیل می شود.
برای مثال خروجی 0–10V یک سنسور فاصله می تواند معادل 0 تا 1000mm تعریف شود. کاربر روی نمایشگر عدد 0 تا 1000 را مشاهده می کند و نیازی به محاسبه دستی ندارد.
K3HB-X، K3MA-J، K3MA-F و K3GN همگی در کاربردهای مربوط قابلیت Scaling یا Prescaling دارند.
مدل های دارای Comparative Output می توانند مقدار ورودی را با Set Value مقایسه کنند. در نتیجه می توان وضعیت High، Low یا Pass را برای کنترل یا Alarm ایجاد کرد.
K3HB گزینه های Relay و Transistor متنوعی دارد. بعضی کدها پنج وضعیت HH، H، PASS، L و LL را از طریق خروجی ترانزیستوری ارائه می کنند.
K3MA-J-A2 نیز دو خروجی Relay دارد و برای کنترل حد بالا و پایین در کاربردهای ساده مناسب است.
در مدل های مشخص K3HB-X و K3GN امکان ارتباط RS485 وجود دارد. این ارتباط برای انتقال مقدار PV و اطلاعات اندازه گیری به PLC یا کامپیوتر قابل استفاده است.
در K3HB-X گزینه RS485 با کد FLK3A در ساختار مدل تعریف می شود. وجود Communication باید قبل از خرید از روی Part Number تایید شود.
یک مدل پایه K3HB یا K3GN الزاما RS485 ندارد. Option دقیق خروجی بخشی از مشخصات سفارش است.
برخی مدل ها علاوه بر Display، مقدار اندازه گیری شده را به شکل Analog Output منتقل می کنند. این خروجی می تواند برای Recorder، PLC یا سیستم Monitoring استفاده شود.
K3HB-X گزینه 0–20mA یا 4–20mA و همچنین خروجی های ولتاژی 0–5V، 1–5V و 0–10V دارد.
K3GN نیز در مدل های مربوط خروجی Linear Current یا Voltage ارائه می کند. Output Type باید هنگام انتخاب کد دقیق مشخص شود.
بسیاری از پنل مترهای Omron برای نصب روی درب تابلو دارای حفاظت مناسب در Front Panel هستند. K3HB، K3MA و K3GN در مدل ها و شرایط نصب مربوط، حفاظت معادل IP66 در سطح پنل ارائه می کنند.
این Rating به معنی IP66 بودن کل دستگاه و ترمینال های پشت تابلو نیست. Rear Case و Terminalها معمولا Rating پایین تری دارند و باید داخل تابلو محافظت شوند.
اول نوع سیگنال ورودی مشخص شود. برای ولتاژ و جریان K3HB-X یا K3MA-J، برای Load Cell مدل K3HB-V و برای Pulse مدل K3HB-R یا K3MA-F بررسی می شوند.
مرحله دوم Range است. ورودی 4–20mA، 0–10V، جریان AC یا ولتاژ شبکه هرکدام مدل و Range متفاوتی دارند.
بعد از آن سرعت Measurement و دقت بررسی شوند. برای فرآیندهای سریع، K3HB با Sampling سریع تر نسبت به مدل های اقتصادی مزیت دارد.
اگر فقط Display نیاز است، مدل بدون خروجی کافی است. برای Alarm باید Relay یا Transistor و برای انتقال مقدار Analog Output یا RS485 بررسی شود.
در نهایت تغذیه، Cut-out، عمق تابلو، IP و شرایط محیطی کنترل شوند. برای فضای محدود K3GN با ابعاد 48×24mm گزینه قابل بررسی است.
| پارامتر انتخاب | گزینه های قابل بررسی |
|---|---|
| ورودی | AC/DC Voltage / Current / 4–20mA / Pulse / Load Cell / Temperature |
| نوع عملکرد | Display / Scaling / Comparative / Measurement |
| خروجی | Relay / NPN / PNP / BCD |
| انتقال مقدار | 4–20mA / Voltage Output / RS485 بسته به مدل |
| تغذیه | 100–240VAC / 24VAC/DC / 24VDC بسته به سری |
| ابعاد | مدل های استاندارد پنلی و K3GN کامپکت 48×24mm |
قبل از نصب باید Input Type و Terminal Diagram همان مدل بررسی شود. اتصال اشتباه Current Input به Voltage Input می تواند باعث آسیب دستگاه شود.
در سیگنال های 4–20mA و Load Cell بهتر است کابل Signal از کابل قدرت، کنتاکتور و خروجی VFD فاصله داشته باشد. Shield و Grounding نیز بر اساس نوع Sensor اجرا شوند.
برای RS485 بهتر است کابل Twisted Pair مناسب استفاده شود و پارامترهای ارتباطی با PLC یا Master تطبیق داشته باشند.
در Replacement، علاوه بر Cut-out باید عمق بدنه، تغذیه، Terminal Arrangement و Optionهای خروجی نیز بررسی شوند.
قیمت پنل متر امرن به سری، نوع ورودی، دقت، سرعت Measurement و Optionهای خروجی وابسته است. یک K3MA-J نمایشگر فرآیندی ساده با K3HB-X دارای RS485 و خروجی های متعدد ساختار یکسانی ندارد.
Load Cell Input، Pulse Measurement، Analog Retransmission، RS485، تعداد Relay و نوع تغذیه نیز روی قیمت اثر دارند. برای استعلام دقیق بهتر است Part Number یا مشخصات سیگنال و کاربرد اعلام شوند.
K3HB، K3MA و K3GN خانواده های اصلی هستند. داخل سری K3HB مدل های تخصصی برای Voltage، Current، Load Cell، Pulse، Temperature و سایر ورودی ها وجود دارند.
K3HB-XAD، K3MA-J و K3GN از جمله مدل های مرتبط با ورودی 4–20mA هستند.
K3HB-V به طور تخصصی برای Load Cell و اندازه گیری وزن، نیرو، گشتاور و فشار طراحی شده است.
K3HB-R برای Pulse سریع و RPM مناسب است. K3MA-F نیز برای Frequency و Rate تا محدوده های پایین تر قابل بررسی است.
بله. بعضی کدهای K3HB-X و K3GN دارای RS485 هستند. وجود این Option باید از روی کد کامل تایید شود.
بله. بعضی K3HB-Xها خروجی Linear برابر 0–20mA یا 4–20mA دارند و مقدار اندازه گیری شده را به تجهیز دیگر منتقل می کنند.
K3HB-X مدل حرفه ای تر با ورودی AC/DC، Sampling سریع و Optionهای خروجی و Communication گسترده است. K3MA-J برای سیگنال های DC فرآیندی ساختار ساده تری دارد.
K3GN پنل متر کامپکت 48×24mm برای DC Voltage، DC Current و Pulse است و برای تابلوهای دارای فضای محدود مناسب است.
خیر. پنل متر برای نمایش، اندازه گیری و مقایسه استفاده می شود؛ کنترلر دما به طور تخصصی خروجی فرآیند را برای حفظ Set Point کنترل می کند.
نوع ورودی، سری، تعداد خروجی، Communication، دقت، Sampling، تغذیه و کاربرد تخصصی مانند Load Cell یا Pulse روی قیمت تاثیر دارند.
برای خرید پنل متر امرن ابتدا باید مشخص شود دستگاه چه سیگنالی را اندازه گیری می کند؛ ولتاژ و جریان، 4–20mA، پالس، لودسل و سنسور دما هرکدام خانواده متفاوتی دارند. سپس محدوده ورودی، دقت، سرعت نمونه برداری، نوع خروجی، نیاز به RS485 یا 4–20mA، تغذیه و Cut-out تابلو بررسی شوند. در پروژه های Replacement نیز شباهت ظاهری برای جایگزینی کافی نیست و Wiring و Optionهای مدل قبلی باید تطبیق داده شوند.
