شمارنده امرن یا Omron Counter خانواده ای از تجهیزات کنترلی برای شمارش پالس، تعداد محصول، سیکل ماشین، Total Count، زمان کارکرد و در بعضی مدل ها اندازه گیری سرعت است. در ساده ترین کاربرد، شمارنده پالس خروجی یک سنسور یا کلید را دریافت کرده و مقدار را نمایش می دهد؛ اما مدل های پیشرفته تر می توانند پس از رسیدن مقدار شمارش به Set Value خروجی کنترلی ایجاد کنند، دو مقدار Preset داشته باشند، شمارش افزایشی و کاهشی انجام دهند، Batch Count ثبت کنند یا به عنوان Tachometer استفاده شوند. در لاین آپ فعلی Omron، خانواده های اصلی شمارنده شامل H7CC-A، H7BX، H7E-N و H8BM-R هستند. H7CC-R نیز به عنوان Digital Tachometer در همان دسته عمومی Counter قرار دارد. مدل های قدیمی مانند H7CX، H7AN، H7CN و H7CZ دیگر در فهرست اصلی محصولات جاری قرار ندارند و برای جایگزینی آن ها باید سری جدید مناسب بررسی شود.
شمارنده امرن چیست؟
Counter تعداد سیگنال های ON/OFF ورودی را از تجهیزاتی مانند Photoelectric Sensor، Proximity Sensor، Limit Switch یا Encoder دریافت و شمارش می کند.
کاربرد می تواند ساده و فقط نمایشی باشد یا شمارنده بخشی از مدار کنترل ماشین شود.
Omron شمارنده ها را از نظر عملکرد اصلی به Preset Counter و Total Counter تقسیم می کند و در کنار آن Time Counter، Tachometer و Multi-maintenance Counter نیز دارد.
Preset Counter چیست؟
Preset Counter علاوه بر نمایش Count، یک مقدار هدف یا Set Value دریافت می کند.
هنگامی که Present Value به مقدار تنظیم شده برسد، Control Output مطابق Output Mode فعال می شود.
برای مثال در ماشین بسته بندی می توان مقدار Preset را روی 100 قرار داد تا پس از شمارش صد محصول، خروجی برای توقف نوار یا شروع مرحله بعد فعال شود.
H7CC-A و H7BX از خانواده های اصلی Preset Counter فعلی امرن هستند.
Total Counter چیست؟
Total Counter فقط مقدار شمارش را نمایش می دهد و برای رسیدن به یک Set Value خروجی کنترلی ایجاد نمی کند.
این ساختار برای نمایش تعداد تولید، تعداد سیکل ماشین یا Totalizer بسیار مناسب است.
در خانواده فعلی H7E-N، مدل H7EC-N برای Total Count استفاده می شود و بسته به نوع ورودی با ساختار No-voltage، DC Voltage یا Multi-voltage ارائه شده است.
خانواده های اصلی شمارنده امرن
| سری |
نوع |
ویژگی شاخص |
| H7CC-A | Digital Preset Counter | 6 رقم، سرعت تا 10kHz، NPN/PNP، مدل های Multifunction |
| H7BX | Multifunction Counter | 72×72mm، Counter/Tachometer، Batch و Dual Counter |
| H7E-N | Self-powered Total / Time Counter | LCD، باتری داخلی، Total Counter و Time Counter |
| H8BM-R | Multi-maintenance Counter/Timer | 9 Counter/Timer مستقل برای نگهداری ماشین |
شمارنده امرن H7CC-A
H7CC-A مهم ترین Digital Counter فعلی امرن برای بسیاری از کاربردهای عمومی است.
تمام مدل های اصلی H7CC-A نمایش 6 رقمی دارند و Range شمارش از −99999 تا 999999 است.
حداکثر سرعت شمارش 30Hz یا 10kHz به صورت Selectable است و به همین دلیل هم برای Contact مکانیکی و هم سنسورهای سریع قابل استفاده است.
ورودی دستگاه بین No-voltage نوع NPN و Voltage نوع PNP قابل انتخاب است.
مدل های یک مرحله ای H7CC-A
مدل های H7CC-A8 و H7CC-A11 در گروه Preset Counter یک مرحله ای قرار دارند.
این مدل ها می توانند به صورت 1-stage Preset Counter یا ترکیب Total + Preset Counter کار کنند.
H7CC-A8 از اتصال 8-Pin Socket و H7CC-A11 از 11-Pin Socket استفاده می کند.
خروجی بسته به کد می تواند Contact یا Transistor باشد و Power Supply نیز 100–240VAC یا 24VAC/12–48VDC است.
مدل های Multifunction H7CC-A
مدل های H7CC-AW و AU امکانات بیشتری نسبت به نسخه ساده دارند.
این مدل ها می توانند در حالت های 1-stage، 2-stage، Total and Preset، Batch Counter، Dual Counter، Twin Counter و Tachometer کار کنند.
بنابراین اگر یک دستگاه نیاز به دو Set Value، شمارش دو کانال یا ترکیب شمارش و سرعت دارد، باید کدهای Multifunction بررسی شوند.
Preset یک مرحله ای و دو مرحله ای
در Single Preset یک مقدار Set تعریف می شود و تنها یک مرحله اصلی کنترل وجود دارد.
در 2-stage Counter می توان دو Set Value تعریف کرد. برای مثال OUT1 می تواند قبل از مقدار نهایی فرمان کاهش سرعت دهد و OUT2 در مقدار نهایی توقف ایجاد کند.
وجود دو مرحله به مدل H7CC وابسته است و به همه کدهای این سری تعمیم داده نمی شود.
Batch Counter در امرن
Batch Counter علاوه بر Count اصلی، تعداد دفعات تکمیل یک Batch را ثبت می کند.
برای مثال اگر هر بسته شامل 20 محصول باشد، Counter اصلی محصولات را تا 20 شمارش می کند و Batch Counter تعداد بسته های تکمیل شده را ثبت خواهد کرد.
این Function در مدل های Multifunction H7CC-A و H7BX قابل استفاده است.
Dual Counter و Twin Counter
در Dual Counter دو ورودی CP1 و CP2 برای پردازش شمارش استفاده می شوند و نتیجه بر اساس Function انتخاب شده محاسبه می شود.
Twin Counter نیز امکان استفاده مستقل از دو Count را فراهم می کند و برای ماشین هایی با دو Process مرتبط کاربرد دارد.
عملکرد دقیق Reset، OUT1 و OUT2 در این Modeها به مدل و Function Setting وابسته است.
Prescale در شمارنده امرن
Prescaling اجازه می دهد Pulse خام به مقدار مهندسی مورد نیاز تبدیل شود.
در H7CC-A محدوده Prescale برابر 0.001 تا 99.999 است.
برای مثال اگر Encoder به ازای هر میلی متر چند Pulse ایجاد کند، با Prescale مناسب می توان مقدار نمایش داده شده را به واحد طول نزدیک کرد.
Decimal Point نیز برای سه رقم سمت راست قابل تنظیم است.
شمارنده امرن H7BX
H7BX یک Multifunction Counter با فریم DIN 72×72mm و LCD بزرگ Backlit است.
نسخه H7BX-A به صورت Preset Counter و نسخه H7BX-AW به صورت Preset Counter/Tachometer ارائه می شود.
نمایش 6 رقمی دارد و Range Counter آن −99999 تا 999999 است.
حداکثر Counting Speed در Counter Mode برابر 30Hz یا 5kHz است.
در Tachometer Mode نسخه AW سرعت ورودی تا 10kHz در حالت Single Input پشتیبانی می شود.
چرا H7BX برای تابلوهای بزرگ مناسب است؟
فریم 72×72mm و ارتفاع Character اصلی 13.5mm باعث خوانایی بالاتر از فاصله بیشتر می شود.
رنگ Present Value نیز بین قرمز و سبز قابل استفاده است و Backlight LCD خوانایی مناسبی ایجاد می کند.
اگر جایگزینی شمارنده های قدیمی H7AN مطرح باشد، H7BX همچنین Function مربوط به H7AN Compatibility را ارائه می کند.
تفاوت H7CC-A و H7BX
| ویژگی |
H7CC-A |
H7BX |
| نمایش | 6 رقم | 6 رقم |
| فرم پنل | کلاس 48×48mm | 72×72mm |
| Max Counter Speed | 10kHz | 5kHz |
| Preset | 1/2-stage بسته به مدل | 1/2-stage بسته به مدل |
| Tachometer | در مدل های AW/AU | در مدل AW/AWD1 |
اگر فریم کامپکت و سرعت شمارش 10kHz اولویت دارد H7CC-A مناسب تر است. اگر پنل بزرگ تر و نمایش درشت تر 72×72mm نیاز دارید، H7BX گزینه قابل بررسی است.
خانواده خودتغذیه H7E-N
H7E-N برای کاربردهایی طراحی شده که نمایش Total Count، زمان یا سرعت بدون نیاز به Power Supply دائم اهمیت دارد.
بخش زیادی از مدل ها با باتری داخلی کار می کنند و نسخه های Backlight برای روشن شدن نور پس زمینه به 24VDC نیاز دارند.
Display از نوع LCD با Character Height برابر 8.6mm است و بعضی مدل ها با Backlight ارائه می شوند.
باتری این نسل قابل تعویض است و کلید Key Protect نیز برای جلوگیری از Reset ناخواسته وجود دارد.
H7EC-N؛ Total Counter
H7EC-N برای نمایش تعداد تجمعی Pulse استفاده می شود و Control Output ندارد.
مدل های No-voltage، DC Voltage و Multi-voltage در خانواده وجود دارند.
در بسیاری از کدها حداکثر سرعت Count برابر 1kHz است و بعضی نسخه های کم سرعت برای Contact مکانیکی طراحی شده اند.
H7ET-N؛ Time Counter
H7ET-N برای ثبت زمان کارکرد ماشین یا تجهیز استفاده می شود.
نمایش زمان بسته به مدل می تواند Hour، Day/Hour یا Hour/Minute/Second باشد.
این مدل برای برنامه های Maintenance، ثبت ساعات کارکرد موتور یا ماشین و برنامه ریزی سرویس دوره ای مناسب است.
H7ER-N؛ Tachometer
H7ER-N برای نمایش سرعت چرخش بر اساس Pulse ورودی استفاده می شود.
مدل های چهار و پنج رقمی وجود دارند و بسته به کد سرعت ورودی تا 1kHz یا 10kHz پشتیبانی می شود.
این خانواده بخشی از مجموعه H7E-N است، اما از نظر عملکرد Tachometer محسوب می شود و با Total Counter تفاوت دارد.
شمارنده نگهداری H8BM-R
H8BM-R یک Multi-maintenance Counter/Timer تخصصی برای برنامه ریزی نگهداری تجهیزات است.
داخل دستگاه 9 Counter یا Accumulative Timer مستقل وجود دارد و Counter و Timer می توانند همزمان استفاده شوند.
هر Channel I/O مستقل دارد و برای پیش بینی زمان سرویس تجهیزات مختلف ماشین قابل استفاده است.
در نسخه 3-stage سه سطح Pre-forecast، Forecast و Machine Stoppage برای نگهداری تعریف شده است.
Memory Backup مبتنی بر EEPROM حدود 10 سال برای قطع برق اعلام شده و فریم دستگاه 72×72mm است.
ورودی NPN و PNP شمارنده های امرن
مدل های H7CC-A و H7BX امکان انتخاب No-voltage NPN یا Voltage PNP Input را دارند.
در H7CC-A سطح High در Voltage Input برابر 4.5…30VDC و Low برابر 0…2VDC است.
به همین دلیل سنسورهای سه سیمه NPN یا PNP در صورت تطبیق Wiring و مشخصات الکتریکی قابل استفاده هستند.
نوع ورودی H7E-N مدل محور است و باید از کد دقیق مشخص شود؛ همه H7Eها Universal NPN/PNP نیستند.
تغذیه کمکی سنسور
H7CC-A در بیشتر مدل های مربوط، به جز بعضی کدهای A8، خروجی 12VDC با ظرفیت 100mA برای Sensor دارد.
H7BX نیز External Supply برابر 12VDC ±10% و 100mA ارائه می کند.
اگر Sensor به 24VDC یا جریان بیشتر نیاز داشته باشد، باید Power Supply خارجی مناسب استفاده شود.
حفاظت پنل جلو
H7CC-A در نصب صحیح با Waterproof Packing مربوط می تواند در سطح پنل جلو با IEC IP66 مطابقت داشته باشد.
H7BX در پنل جلو حفاظت IP54 دارد.
H7E-N نیز در Front Face با ساختار NEMA4/IP66 ارائه شده است.
این Rating مربوط به Front Panel در شرایط نصب تعیین شده است و پشت دستگاه نباید همان درجه حفاظت فرض شود.
مدل های قدیمی H7CX و H7AN
H7CX یکی از شمارنده های قدیمی و بسیار رایج Omron است، اما دیگر در لاین آپ جاری اصلی قرار ندارد.
Omron برای H7CC-A صراحتا اعلام کرده که Ratings، Characteristics و Functionality آن با H7CX-N سازگار طراحی شده است.
H7CX و H7AN در منابع رسمی Omron از پایان مارس 2023 Discontinued شده اند.
برای Replacement نباید فقط نام خانواده عوض شود؛ Socket، Pin Assignment، Output Type، Power Supply و Function مورد نیاز باید با کد قدیمی تطبیق داده شوند.

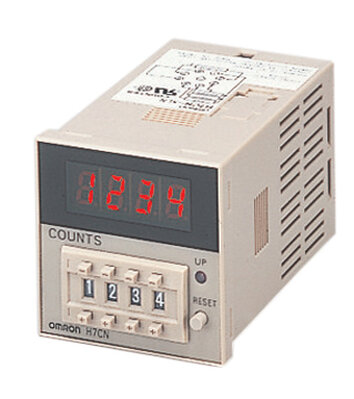

مدل های قدیمی H7CN و H7CZ
H7CN و H7CZ نیز در نسل های قدیمی Counter امرن استفاده می شدند.
طبق اطلاعات فعلی Omron، این دو خانواده از پایان مارس 2022 Discontinued شده اند.
در پروژه Replacement باید H7CC-A یا H7BX بر اساس ابعاد، Function و Wiring بررسی شود و جایگزینی مستقیم بدون تطبیق توصیه نمی شود.
کاربردهای شمارنده امرن
شمارش تعداد تولید
شمارش بسته بندی
کنترل تعداد قطعه
Batch Counter
شمارش سیکل ماشین
Total Count
ثبت ساعات کارکرد
نگهداری پیشگیرانه
راهنمای انتخاب شمارنده امرن
اول مشخص کنید دستگاه فقط باید مقدار را نمایش دهد یا پس از رسیدن به Set Value خروجی ایجاد کند.
برای Preset Counter عمومی H7CC-A انتخاب اصلی است. اگر فریم بزرگ تر 72×72mm نیاز دارید، H7BX قابل بررسی خواهد بود.
اگر فقط Total Count یا زمان کارکرد و مصرف انرژی کم اهمیت دارد، خانواده H7E-N مناسب تر است.
برای نگهداری چند بخش یک ماشین و ثبت تا 9 Counter/Timer، H8BM-R انتخاب تخصصی تری است.
در مرحله بعد سرعت Pulse بررسی شود. H7CC-A تا 10kHz و H7BX در Counter Mode تا 5kHz را پشتیبانی می کند.
سپس تعداد Preset، نیاز به Batch/Dual/Twin Counter، NPN یا PNP بودن Sensor، نوع Relay یا Transistor Output، Power Supply و ابعاد Panel تعیین شوند.
| نیاز پروژه |
سری قابل بررسی |
| Preset Counter سریع تا 10kHz | H7CC-A |
| Counter بزرگ 72×72mm | H7BX |
| Total Count خودتغذیه | H7EC-N |
| ثبت زمان کارکرد | H7ET-N |
| نمایش سرعت ساده | H7ER-N / H7CC-R |
| نگهداری 9 بخش ماشین | H8BM-R |
نصب و سیم بندی شمارنده امرن
نوع Input و Wiring باید دقیقا مطابق Part Number و Manual همان Counter اجرا شود.
در H7CC-A و H7BX نوع NPN یا PNP در تنظیمات انتخاب می شود، اما سیم بندی سنسور همچنان باید صحیح باشد.
کابل Pulse، مخصوصا در فرکانس بالا یا اتصال Encoder، بهتر است از سیم های موتور، Contactor و خروجی اینورتر فاصله داشته باشد.
برای Sensorهای دو سیمه نیز Residual Voltage و Leakage Current باید با مشخصات Input Counter سازگار باشند.
هنگام جایگزینی مدل قدیمی، Socket، Pin Layout، Panel Cut-Out و Supply Voltage نیز باید تطبیق داده شوند.
قیمت شمارنده امرن
قیمت شمارنده امرن به خانواده، تعداد Preset، نوع خروجی، Power Supply و Functionهای دستگاه وابسته است.
یک H7EC-N Total Counter خودتغذیه از نظر ساختار با H7CC-A Multifunction یا H8BM-R نه کاناله قابل مقایسه مستقیم نیست.
در H7CC-A نیز مدل یک مرحله ای، دو مرحله ای، Relay، Transistor، 8-Pin یا Terminal Block کدهای متفاوتی دارند.
برای Replacement تجهیزات قدیمی مانند H7CX یا H7AN بهتر است کد کامل روی دستگاه قبلی، ولتاژ تغذیه، نوع خروجی و عکس پشت Counter اعلام شوند.
سوالات متداول شمارنده امرن
شمارنده امرن چه انواعی دارد؟
لاین آپ فعلی شامل Preset Counter، Total/Time Counter، Tachometer و Multi-maintenance Counter است.
سری اصلی Preset Counter امرن چیست؟
H7CC-A سری اصلی فعلی Digital Counter است و مدل های یک مرحله ای و Multifunction دارد.
حداکثر سرعت H7CC-A چقدر است؟
در Counter Mode سرعت 30Hz یا 10kHz قابل انتخاب است.
برای Total Count ساده کدام مدل مناسب است؟
H7EC-N از خانواده H7E-N برای Total Count بدون خروجی Preset طراحی شده است.
آیا شمارنده امرن NPN و PNP دارد؟
بله. H7CC-A و H7BX ورودی NPN No-voltage و PNP Voltage قابل انتخاب دارند. H7E-N مدل محور است.
H7BX چه ابعادی دارد؟
فریم استاندارد H7BX برابر 72×72mm است.
آیا H7CX هنوز تولید می شود؟
H7CX در منابع فعلی Omron از پایان مارس 2023 Discontinued شده و برای جایگزینی باید H7CC-A یا مدل مناسب دیگر بررسی شود.
H8BM-R چه کاربردی دارد؟
برای نگهداری ماشین طراحی شده و تا 9 Counter یا Accumulative Timer مستقل دارد.
آیا شمارنده امرن به انکودر وصل می شود؟
بله، در صورت تطبیق نوع خروجی و Frequency انکودر با مشخصات Input مدل انتخابی.
برای خرید شمارنده امرن چه اطلاعاتی لازم است؟
Preset یا Total بودن، تعداد مرحله، سرعت Pulse، NPN/PNP، نوع خروجی، Power Supply، ابعاد پنل و Part Number قبلی باید مشخص شوند.
راهنمای خرید و قیمت شمارنده امرن
برای خرید شمارنده امرن ابتدا مشخص کنید دستگاه باید فقط Count را نمایش دهد یا پس از رسیدن به مقدار Preset خروجی کنترلی ایجاد کند. H7CC-A برای Preset Counter عمومی و سرعت تا 10kHz، H7BX برای فریم بزرگ 72×72mm و عملکرد Multifunction، H7E-N برای Total Count یا Time Count خودتغذیه و H8BM-R برای نگهداری چند بخش ماشین قابل بررسی هستند. سپس تعداد Preset، نوع NPN یا PNP، Relay یا Transistor Output، سرعت Pulse، Power Supply و ابعاد نصب باید مشخص شوند. برای جایگزینی H7CX، H7AN یا مدل های قدیمی، تطبیق Wiring و Socket اهمیت ویژه دارد.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات شمارش و اتوماسیون صنعتی، امکان بررسی شمارنده های امرن شامل H7CC-A، H7BX، H7E-N و H8BM-R، انتخاب مدل Preset یا Total Counter، تطبیق سنسور و انکودر، بررسی سرعت شمارش، نوع خروجی و تغذیه، انتخاب جایگزین مدل های قدیمی، استعلام موجودی و دریافت قیمت را فراهم می کند. برای دریافت مشاوره انتخاب، استعلام قیمت، بررسی موجودی و خرید شمارنده امرن با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
