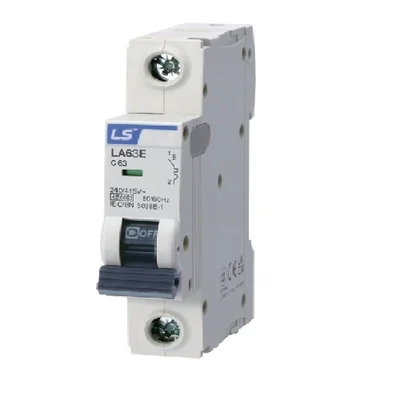

کلید مینیاتوری ال اس BF-a

کلید ال اس BF-a یا LS ELECTRIC BF-a یک کلید حفاظتی حرارتی-مغناطیسی برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه است. این محصول در کاتالوگ های رسمی MCB شرکت LS در گروه 60mm Depth Miniature Circuit Breakers معرفی شده، اما در ساختار فعلی وب سایت LS ELECTRIC خانواده BF در بخش کلیدهای تابلوی توزیع و زیرمجموعه تجهیزات حفاظتی فشار ضعیف نمایش داده می شود. بنابراین در بازار ایران استفاده از عبارت «کلید مینیاتوری ال اس BF-a» رایج و قابل فهم است، ولی از نظر دسته بندی جدید سازنده، BF Series نسبت به MCBهای ماژولار جدید 18mm مانند BK63H یا L-Series ساختار متفاوتی دارد. BF-a در فریم های 50AF و 100AF، تعداد پل 1، 2 و 3 و جریان نامی کلی 10 تا 100A عرضه شده و مهم ترین تفاوت آن با BF-c قدرت قطع بالاتر در ولتاژ پایین است.

کلید BF-a ال اس چیست؟

BF-a برای حفاظت مدارهای نهایی و شاخه های توزیع در برابر Overload و Short Circuit طراحی شده است.

واحد تریپ این کلید از نوع Thermal-Magnetic است. بخش حرارتی در برابر اضافه بار طولانی مدت و بخش مغناطیسی در برابر اتصال کوتاه شدید عمل می کند.

در اسناد رسمی BF Series، واحد حرارتی و مغناطیسی به صورت Fixed معرفی شده است؛ بنابراین BF-a مانند MCCBهای قابل تنظیم پیشرفته، Knob یا Setting مستقل برای تغییر جریان تریپ ندارد.

مشخصات فنی اصلی BF-a

جریان نامی 10 تا 100 آمپر

LS برای BF-a دامنه کلی Rated Current برابر 10 تا 100A را اعلام می کند.

وجود این محدوده به معنی تولید همه اعداد صحیح بین 10 و 100A نیست. جریان دقیق موجود باید بر اساس Part Number و Lineup همان کاتالوگ یا موجودی بازار بررسی شود.

هنگام انتخاب جریان BF-a نباید فقط به جریان مصرف کننده توجه کرد. سطح مقطع کابل، جریان طراحی مدار، دمای داخل تابلو، شرایط نصب و نوع بار نیز باید بررسی شوند.

فریم 50AF و 100AF

وب سایت فعلی LS ELECTRIC خانواده BF را با دو Frame Size اصلی 50AF و 100AF معرفی می کند.

AF یا Ampere Frame به ظرفیت فیزیکی و طراحی فریم کلید اشاره دارد و با جریان تنظیم یا جریان نامی دقیق هر کد یکسان نیست.

برای مثال ممکن است چند Rated Current مختلف در یک Frame مشترک عرضه شوند. بنابراین روی پلاک باید هم Part Number و هم In بررسی شود.

قدرت قطع 10kA در BF-a

مهم ترین مشخصه BF-a نسبت به BF-c قدرت قطع بالاتر آن در ولتاژ پایین است.

در کاتالوگ IEC رسمی، BF-a دارای Breaking Capacity یا Icu برابر 10kA در 240VAC است.

در 415VAC، برای مدل های دو و سه پل ظرفیت قطع 2.5kA اعلام شده است.

صفحه فعلی کره LS نیز BF Series را با BF-a نوع 10kA در 220VAC معرفی می کند. اختلاف 220VAC و 240VAC ناشی از Rating و استاندارد منبع مربوط است و نباید این دو مقدار بدون توجه به Datasheet همان محصول با یکدیگر جایگزین شوند.

تفاوت BF-a و BF-c ال اس

در نتیجه اگر سطح اتصال کوتاه مدار از ظرفیت BF-c بیشتر باشد، BF-a می تواند به دلیل قدرت قطع بالاتر در ولتاژ مربوط گزینه مناسب تری باشد. با این حال ظرفیت مورد نیاز باید از محاسبه جریان اتصال کوتاه محل نصب تعیین شود.

مدل های تک پل، دو پل و سه پل

BF-a در سه ساختار 1P، 2P و 3P ارائه شده است.

در مدل های چندپل، LS مکانیزم Common Tripping را برای قطع همزمان پل ها در زمان Trip تعریف کرده است.

مدل تک پل برای مدار مربوط به یک هادی حفاظتی، مدل دو پل برای کاربردهای تک فاز با قطع همزمان دو مسیر مطابق طراحی و مدل سه پل برای مدارهای سه فاز قابل استفاده است.

نحوه استفاده از Neutral و انتخاب تعداد پل باید مطابق استاندارد تابلو و سیستم زمین پروژه انجام شود.

مکانیزم Thermal-Magnetic

واحد Thermal برای تشخیص اضافه بار از تغییر دمای ناشی از جریان استفاده می کند و عملکرد آن زمان معکوس دارد؛ هرچه اضافه جریان بیشتر باشد، زمان Trip کوتاه تر می شود.

بخش Magnetic برای جریان های بسیار بزرگ ناشی از اتصال کوتاه استفاده می شود و کلید را سریع تر قطع می کند.

در BF-a هر دو بخش Fixed هستند و مانند بعضی MCCBهای صنعتی امکان تنظیم مستقل Pickup وجود ندارد.

آیا BF-a تیپ B، C یا D است؟

در جدول رسمی BF-a برخلاف بعضی سری های MCB ماژولار LS، Characteristic با عنوان B، C یا D تعریف نشده و سازنده کاربر را به Operating Curve اختصاصی محصول ارجاع می دهد.

بنابراین نباید بدون کاتالوگ یا کد مشخص، BF-a را «تیپ C» یا «تیپ D» معرفی کرد.

برای انتخاب از نظر Inrush Current باید منحنی زمان-جریان رسمی BF-a با جریان راه اندازی بار مقایسه شود.

استاندارد IEC 60947-2

BF-a در کاتالوگ بین المللی LS مطابق IEC 60947-2 معرفی شده است.

این نکته BF-a را از بسیاری از MCBهای خانگی IEC 60898-1 متمایز می کند و یکی از دلایلی است که خانواده BF در ساختار فعلی سایت LS در گروه Distribution Board Circuit Breaker قرار گرفته است.

برای پروژه ای که Certification خاصی نیاز دارد، فقط ذکر IEC 60947-2 کافی نیست و گواهی کد محصول و بازار عرضه نیز باید کنترل شود.

ابعاد BF-a

عرض رسمی BF-a برابر 25mm برای هر پل است. بنابراین عرض بدنه دو پل حدود 50mm می شود.

صفحه فعلی LS برای BF Series ابعاد مدل دوپل را حدود 50mm عرض، 97mm ارتفاع و 60mm عمق اعلام می کند.

کاتالوگ MCB قدیمی نیز عمق 60mm و Slot برابر 50mm را برای این خانواده ثبت کرده است.

این ابعاد نشان می دهد BF-a با MCBهای مدولار جدید 18mm در هر پل یکسان نیست و Replacement مکانیکی باید قبل از سفارش بررسی شود.

روش نصب BF-a

در کاتالوگ IEC، روش نصب BF-a به صورت Holder Mounting و Bolt-on با Fixing Bracket تعریف شده است.

این ساختار با کلیدهای مینیاتوری مدولار جدید که مستقیما روی ریل 35mm DIN قفل می شوند تفاوت دارد.

به همین دلیل اگر قرار است BF-a قدیمی با یک سری جدید جایگزین شود، ابعاد Cut-out، روش Mounting و Busbar یا سیم بندی تابلو باید جداگانه بررسی شوند.

ترمینال Clamp Type

BF-a از Clamp Terminal برای اتصال هادی استفاده می کند.

سطح مقطع مناسب کابل، نوع سرسیم و گشتاور پیچ باید بر اساس دستورالعمل همان کلید رعایت شوند.

شل بودن اتصال می تواند باعث افزایش مقاومت تماس، گرم شدن Terminal و آسیب کلید یا کابل شود.

لوازم جانبی BF-a

در جدول فنی کاتالوگ MCB برای BF-a عبارت Accessory: Not Available درج شده است.

بنابراین نباید لوازم جانبی سری های جدید LS مانند AX، AL، SHT یا UVT را به BF-a نسبت داد مگر Compatibility رسمی برای یک کد مشخص وجود داشته باشد.

اگر پروژه به کنتاکت کمکی، شنت تریپ یا کنترل از راه دور نیاز دارد، یک خانواده جدیدتر ممکن است انتخاب عملی تری باشد.

BF-a در برابر MCBهای جدید BK63H و L-Series

BF-a از نظر ابعاد و روش نصب با MCBهای مدولار جدید LS تفاوت زیادی دارد.

BK63H دارای عرض حدود 18mm برای هر پل، نصب DIN Rail و Accessories متنوع است و تا 63A عرضه می شود.

L-Series نیز نسل جدید MCBهای LS با دامنه گسترده AC/DC، تعداد پل متنوع و استانداردهای KC، IEC و UL است.

این تفاوت ها به معنی جایگزینی مستقیم BK63H یا L-Series با BF-a نیست. برای Replacement باید Rated Current، Breaking Capacity، Voltage Rating، ابعاد، Wiring و روش نصب تطبیق داده شوند.

آیا BF-a هنوز تولید می شود؟

BF-a یک محصول قدیمی صرفا آرشیوی محسوب نمی شود؛ وب سایت فعلی LS ELECTRIC همچنان BF Series را در بخش Distribution Board Circuit Breaker معرفی می کند.

در صفحه فعلی، BF Series با فریم های 50AF و 100AF، جریان 10 تا 100A و مدل BF-a با ظرفیت قطع 10kA در 220VAC فهرست شده است.

با این حال لاین آپ بازارهای مختلف LS یکسان نیست و ممکن است یک Rated Current یا Part Number خاص در همه کشورها موجود نباشد. بنابراین وضعیت موجودی کد دقیق باید هنگام خرید بررسی شود.

BF-a-K چیست؟

در صفحه فعلی LS علاوه بر BF-a صنعتی، خانواده BF-K برای کاربرد تابلوی توزیع خانگی نیز دیده می شود.

BF-a-K نوع 10kA خانواده BF-K است و از نظر نام بسیار شبیه BF-a خواهد بود.

این دو نام نباید در سفارش با یکدیگر مخلوط شوند. BF-a و BF-a-K باید بر اساس پلاک، Standard، Rating و Part Number دقیق انتخاب شوند.

کاربردهای کلید BF-a ال اس

راهنمای انتخاب کلید BF-a

ابتدا جریان نامی مورد نیاز بر اساس Load و Cable تعیین شود. محدوده کلی BF-a از 10 تا 100A است.

سپس تعداد پل 1P، 2P یا 3P مطابق سیستم برق انتخاب شود.

مرحله مهم بعدی بررسی Voltage و Short-Circuit Level است. Rating ده کیلوآمپر BF-a مربوط به شرایط ولتاژی مشخص است و نباید برای همه ولتاژها ثابت فرض شود.

برای شبکه 415VAC باید به Rating رسمی 2.5kA مدل های 2 و 3 پل توجه شود.

اگر کلید برای جایگزینی BF-a موجود در تابلو انتخاب می شود، علاوه بر آمپراژ باید Frame، تعداد پل، ابعاد، Terminal و نحوه Mounting بررسی شوند.

نصب و نگهداری BF-a

پیش از نصب باید برق تابلو قطع و نبود ولتاژ مطابق رویه ایمن تأیید شود. انتخاب کلید و اجرای کار باید توسط فرد دارای صلاحیت انجام شود.

سطح مقطع کابل، اتصال Clamp Terminal و گشتاور بستن پیچ اهمیت زیادی دارند. آثار تغییر رنگ، سوختگی یا گرم شدن اطراف Terminal می توانند نشانه اتصال نامناسب باشند.

در تابلوهای قدیمی که BF-a تعویض می شود، وضعیت Holder، Bracket و هادی های متصل نیز باید بررسی شوند و فقط خود Breaker تعویض نشود.

قیمت کلید مینیاتوری ال اس BF-a

قیمت BF-a به جریان نامی، تعداد پل، Frame و کد دقیق محصول بستگی دارد.

برای مثال مدل تک پل با مدل سه پل 100A از نظر مقدار مواد، ابعاد و کاربرد یکسان نیست.

در محصولات قدیمی موجود در بازار نیز باید اصل بودن کالا، وضعیت تولید، موجودی و تاریخ ساخت بررسی شوند.

برای استعلام دقیق بهتر است عکس پلاک یا Part Number کامل BF-a موجود در تابلو همراه با جریان، تعداد پل و ولتاژ مدار ارائه شود.
