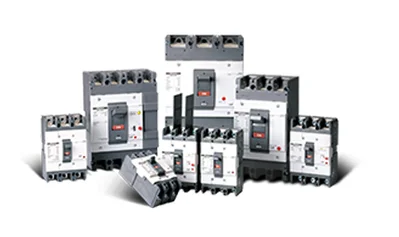

کلید اتوماتیک ال اس Metasol یا LS ELECTRIC Metasol MCCB یکی از خانواده های اصلی کلید اتوماتیک کمپکت این برند برای حفاظت مدارهای فشار ضعیف است. این سری برای حفاظت در برابر اضافه بار و اتصال کوتاه در تابلوهای توزیع، ماشین آلات صنعتی، فیدرها، تجهیزات برق و ورودی یا خروجی تابلو استفاده می شود. تنوع بالای Frame Size، جریان نامی، تعداد پل و Breaking Capacity باعث شده Metasol برای پروژه های کوچک تا مدارهای با جریان بیش از 1000A گزینه های متعددی داشته باشد. مدل های اصلی این خانواده با حروف ABN، ABS، ABH و ABL شناخته می شوند که هر کدام سطح متفاوتی از قدرت قطع را ارائه می کنند. بنابراین هنگام انتخاب Metasol فقط مقدار آمپر کافی نیست و باید Frame، تعداد پل، ولتاژ، Icu، Ics، نوع Trip Unit، روش نصب و تجهیزات جانبی نیز بررسی شوند.
کلید اتوماتیک Metasol چیست؟
Metasol یک Molded Case Circuit Breaker یا MCCB با بدنه عایقی قالب گیری شده است که مدار را در شرایط اضافه بار یا اتصال کوتاه به صورت خودکار قطع می کند.
در مدل های اصلی، واحد تریپ حرارتی-مغناطیسی برای حفاظت Overload و Short Circuit استفاده می شود. بخش Thermal در برابر اضافه جریان طولانی مدت و بخش Magnetic در برابر جریان بالای اتصال کوتاه عمل می کند.
بعد از رفع Fault، کلید را می توان Reset و دوباره استفاده کرد. این ویژگی یکی از تفاوت های اصلی MCCB با Fuse است.
لاین آپ فریم Metasol MCCB
Metasol یکی از گسترده ترین دامنه های Frame Size را در محصولات LS پوشش می دهد.
| Frame |
محدوده جریان خانواده |
نمونه تیپ ها |
| 30AF | 3…30A | ABE / ABS بسته به کد |
| 50AF | 15…50A | ABN / ABS / ABH |
| 60AF | 15…60A | ABN / ABS |
| 100AF | 15…100A | ABN |
| 125AF | 15…125A | ABS / ABH / ABL |
| 250AF | 100…250A | ABN / ABS / ABH / ABL |
| 400AF | 250…400A | ABN / ABS / ABH / ABL |
| 630AF | 500…630A | ABN / ABS / ABL |
| 800AF | 700 / 800A | ABN / ABS / ABL |
| 1000AF | 1000A | ABS / ABL |
| 1200AF | 1200A | ABS / ABL |
وجود Frame بزرگ تر به معنی آن نیست که تمام مدل های داخل همان Frame حتما با حداکثر جریان استفاده می شوند. Rated Current دقیق از روی Part Number تعیین می شود.
تفاوت ABN، ABS، ABH و ABL
یکی از مهم ترین بخش های نام گذاری Metasol مربوط به حروف N، S، H و L است.
| تیپ |
موقعیت کلی |
| ABN | سطح اقتصادی / Breaking Capacity پایین تر در همان Frame |
| ABS | Standard Breaking Capacity |
| ABH | High Breaking Capacity |
| ABL | سطح Breaking Capacity بالاتر در مدل های مربوط |
بنابراین ABN403c، ABS403c، ABH403c و ABL403c همگی ممکن است Frame مشابه داشته باشند، اما مقدار Breaking Capacity آن ها یکسان نیست.
این تفاوت برای انتخاب کلید در شبکه هایی که Short-Circuit Level بالاست اهمیت زیادی دارد.
نمونه مقایسه قدرت قطع در 400AF
در Frame 400AF تفاوت میان N، S، H و L به خوبی دیده می شود.
| مدل |
Icu در 415/460VAC |
| ABN400 | 37kA |
| ABS400 | 50kA |
| ABH400 | 65kA |
| ABL400 | 85kA |
اعداد بالا مربوط به این Frame و شرایط ولتاژی مشخص هستند و نباید به تمام Metasolها تعمیم داده شوند.
در ولتاژهای دیگر، Breaking Capacity تغییر می کند. برای مثال ظرفیت قطع در 220/250VAC می تواند بیشتر از 415/460VAC باشد.
Icu و Ics در Metasol
Icu حداکثر Breaking Capacity نهایی کلید است و Ics ظرفیت قطع سرویس را نشان می دهد.
LS در بسیاری از مدل های Metasol مقدار Ics برابر 100% Icu را اعلام می کند. این موضوع به معنی آن است که Service Breaking Capacity با Ultimate Breaking Capacity برابر است.
با این حال این ویژگی به تمام کدها تعمیم داده نمی شود. برای نمونه در بعضی مدل های ABL مقدار Ics ممکن است درصد کمتری از Icu باشد.
برای طراحی حفاظتی، Icu و Ics هر دو باید از دیتاشیت Part Number نهایی بررسی شوند.
واحد تریپ حرارتی-مغناطیسی
بخش مهمی از خانواده Metasol از Thermal-Magnetic Trip Unit استفاده می کند.
این مکانیزم حفاظت اضافه بار را با عنصر حرارتی و حفاظت اتصال کوتاه را با واحد مغناطیسی انجام می دهد.
در مدل های 400AF بررسی شده، محدوده عملکرد Magnetic Trip برابر حدود 8 تا 12 برابر جریان نامی ذکر شده است.
مقدار دقیق Trip برای سایر Frameها باید از Curve همان مدل استخراج شود و نمی توان این محدوده را برای تمام Metasolها ثابت در نظر گرفت.
مدل قابل تنظیم Metasol
در برخی مدل های Metasol امکان تنظیم جریان حرارتی وجود دارد.
برای نمونه ABS203c در نسخه Adjustable از Frame 250AF می تواند محدوده تنظیم حدود 0.7 تا 1 برابر Rated Current را ارائه کند.
این قابلیت برای هماهنگ کردن کلید با ظرفیت کابل یا بار مفید است، اما مقدار قابل تنظیم در تمام Frameها یکسان نیست.
هنگام خرید باید مشخص شود مدل Fixed یا Adjustable مورد نیاز است.
تعداد پل در کلید Metasol
Metasol بسته به Frame و تیپ در مدل های 2P، 3P و 4P عرضه شده است.
Frameهای کوچک و متوسط تنوع بیشتری در تعداد پل دارند، در حالی که بعضی مدل های 1000AF و 1200AF در لاین آپ فعلی بیشتر با ساختارهای 3P یا 4P دیده می شوند.
در مدل چهارپل باید Rating پل Neutral و ساختار شبکه بررسی شود. در بعضی کدها ظرفیت پل Neutral ممکن است با پل های فاز یکسان نباشد.
ولتاژ کاری و عایقی
Rated Operational Voltage به Frame و مدل وابسته است.
برای نمونه در مدل های 400AF، Ue در AC تا 690V و در DC تا 500V در مشخصات رسمی دیده می شود.
Rated Insulation Voltage در مدل های بررسی شده 750V و Rated Impulse Withstand Voltage برابر 8kV است.
این اعداد برای تمام Part Numberها بدون بررسی Datasheet نباید ثابت فرض شوند.
استاندارد IEC 60947-2
Metasol MCCB بر اساس IEC 60947-2 طراحی شده است.
این استاندارد برای Circuit Breakerهای صنعتی فشار ضعیف استفاده می شود و مشخصات عملکرد حفاظتی، Breaking Capacity و الزامات ایمنی را تعریف می کند.
علاوه بر استاندارد IEC، بسیاری از کدهای Metasol گواهی های مختلف دریایی یا منطقه ای نیز دارند، اما Certification دقیق باید برای Part Number نهایی بررسی شود.
لوازم جانبی Metasol MCCB
AX
کنتاکت کمکی برای اعلام وضعیت ON/OFF
AL
کنتاکت آلارم برای اعلام Trip
SHT
Shunt Trip برای قطع از راه دور
UVT
Undervoltage Trip
Rotary Handle
دسته گردان مستقیم یا Extended
Plug-in
امکان جداسازی سریع تر کلید در مدل های مربوط
Rear Connection
اتصال از پشت تابلو
Terminal Cover
کاور محافظ ترمینال
Compatibility تجهیزات جانبی به Frame، تعداد پل و مدل بستگی دارد. برای مثال Accessory یک 250AF لزوما روی 400AF قابل نصب نیست.
کنتاکت کمکی AX
AX برای ارسال وضعیت مکانیکی کلید به PLC، سیستم مانیتورینگ یا چراغ سیگنال استفاده می شود.
به کمک AX می توان وضعیت ON و OFF کلید را بدون نیاز به بررسی مستقیم تابلو دریافت کرد.
کنتاکت آلارم AL
AL برای اعلام وضعیت Trip استفاده می شود و با AX تفاوت دارد.
در سیستم مانیتورینگ می توان با AX وضعیت باز یا بسته بودن و با AL وقوع Trip حفاظتی را تشخیص داد.
Shunt Trip در Metasol
SHT امکان باز کردن کلید با فرمان الکتریکی خارجی را فراهم می کند.
این تجهیز برای Emergency Stop، سیستم اعلام حریق، Interlock و فرمان قطع از PLC کاربرد دارد.
ولتاژ Coil باید بر اساس مدار فرمان انتخاب شود و کد SHT با Frame کلید سازگار باشد.
Undervoltage Trip
UVT در صورت کاهش ولتاژ فرمان به زیر محدوده تعیین شده، کلید را Trip می کند.
این ویژگی در تجهیزاتی که برگشت خودکار برق نباید باعث راه اندازی ناخواسته شود یا کنترل ولتاژ اهمیت دارد کاربرد دارد.
روش های اتصال Metasol
روش استاندارد اتصال در بسیاری از Metasolها Front Connection است.
بسته به Frame، Rear Connection یا Plug-in نیز به صورت Option قابل استفاده است.
این تنوع برای طراحی تابلو اهمیت دارد؛ Rear Connection فضای سیم بندی جلوی تابلو را کاهش می دهد و Plug-in عملیات تعویض و سرویس را آسان تر می کند.
تفاوت Metasol MCCB و Metasol ELCB
Metasol MCCB وظیفه اصلی حفاظت در برابر Overload و Short Circuit را بر عهده دارد.
Metasol ELCB علاوه بر حفاظت جریان بیش از حد، برای تشخیص Leakage یا Earth Fault نیز طراحی شده است.
LS ابعاد ظاهری MCCB و ELCB متناظر را تا حد زیادی یکسان کرده تا طراحی و Replacement در تابلو ساده تر شود.
این شباهت ابعادی به معنی یکسان بودن Function دو محصول نیست و انتخاب باید بر اساس نوع حفاظت مورد نیاز انجام شود.
تفاوت Metasol و Susol MCCB
Metasol دامنه گسترده ای از MCCBهای عمومی و صنعتی را تا 1200A پوشش می دهد.
Susol در رده بالاتر عملکرد قرار دارد و تا 1600A، Breaking Capacity بیشتر و Trip Unitهای پیشرفته الکترونیکی را ارائه می کند.
اگر پروژه به LSIG، Ground Fault، Communication یا Breaking Capacity بسیار بالا نیاز داشته باشد، Susol یا Smart MCCB معمولا گزینه مناسب تری برای بررسی است.
اگر هدف یک MCCB عمومی با دامنه وسیع Frame و ساختار Thermal-Magnetic باشد، Metasol همچنان انتخاب مهمی است.
کاربردهای کلید اتوماتیک Metasol
تابلوهای توزیع اصلی و فرعی
فیدر ماشین آلات
حفاظت کابل و باسبار
تابلوهای صنعتی
سیستم های توزیع ساختمان
فیدر موتور با حفاظت تکمیلی مناسب
راهنمای انتخاب کلید اتوماتیک Metasol
ابتدا جریان طراحی مدار و ظرفیت کابل مشخص شود. سپس Frame و Rated Current مناسب انتخاب شوند.
در مرحله بعد تعداد پل شامل 2P، 3P یا 4P بر اساس نوع شبکه تعیین شود.
سپس Short-Circuit Level محل نصب محاسبه و بر اساس آن تیپ ABN، ABS، ABH یا ABL انتخاب شود.
برای شبکه هایی با Fault Level پایین تر ممکن است ABN کافی باشد؛ برای ظرفیت های بالاتر به ترتیب ABS، ABH یا ABL بررسی می شوند.
بعد از آن ثابت یا قابل تنظیم بودن Trip Unit و نیاز به AX، AL، SHT یا UVT مشخص شود.
در نهایت روش Connection و Mounting شامل Front، Rear یا Plug-in با طراحی تابلو تطبیق داده شود.
انتخاب قدرت قطع صحیح
انتخاب Breaking Capacity باید بر اساس محاسبه جریان اتصال کوتاه در نقطه نصب انجام شود.
توان و امپدانس Transformer، سطح مقطع و طول کابل، ساختار باسبار و فاصله از منبع روی Short-Circuit Current تاثیر می گذارند.
استفاده از ABL فقط به دلیل قدرت قطع بالاتر همیشه ضرورت ندارد؛ در مقابل استفاده از ABN در محلی که Fault Level بیش از ظرفیت آن است خطرناک و غیرمجاز خواهد بود.
همچنین Icu باید در همان Voltage Rating شبکه بررسی شود، زیرا یک Part Number در ولتاژهای مختلف Breaking Capacity متفاوت دارد.
هماهنگی حفاظتی
در تابلو چند سطحی باید هماهنگی بین کلید بالادست و پایین دست بررسی شود.
هدف این است که خطا در یک فیدر باعث قطع نزدیک ترین Breaker شود و از خاموش شدن کل شبکه جلوگیری شود.
LS برای Metasol و سایر خانواده های خود جداول Coordination ارائه می کند. انتخاب آمپراژ و Breaking Capacity به تنهایی تضمین کننده Selectivity نیست.
نصب و نگهداری Metasol
کلید باید روی سطح محکم و مطابق Orientation مجاز نصب شود. پیچ های Mounting و Terminal باید با گشتاور توصیه شده سازنده بسته شوند.
در Frameهای بزرگ، اتصال Busbar و سطح تماس اهمیت ویژه دارد. افزایش مقاومت اتصال می تواند باعث گرم شدن شدید ترمینال شود.
تغییر رنگ، بوی سوختگی، شل شدن اتصال یا افزایش دمای غیرعادی باید در سرویس دوره ای بررسی شود.
Push-to-Trip در مدل های دارای این Function برای بررسی مکانیزم Trip استفاده می شود، اما جای تست تخصصی حفاظت را نمی گیرد.
قیمت کلید اتوماتیک ال اس Metasol
قیمت Metasol به Frame، جریان نامی، تعداد پل و سطح Breaking Capacity وابسته است.
برای مثال ABN403c و ABL403c با وجود Frame و جریان مشابه، به دلیل ظرفیت قطع متفاوت قیمت یکسانی ندارند.
مدل چهارپل، Trip Unit قابل تنظیم، Shunt Trip، UVT، Rotary Handle و سایر Accessories نیز قیمت مجموعه را تغییر می دهند.
برای استعلام دقیق بهتر است Part Number کامل، Rated Current، تعداد پل، ولتاژ شبکه و Breaking Capacity مورد نیاز اعلام شوند.
سوالات متداول کلید اتوماتیک ال اس Metasol
Metasol MCCB تا چند آمپر عرضه می شود؟
لاین آپ فعلی از حدود 3A در Frameهای کوچک شروع می شود و در خانواده 1200AF به 1200A می رسد.
تفاوت ABN و ABS چیست؟
ABS معمولا Breaking Capacity بالاتری نسبت به ABN در Frame مشابه دارد. مقدار دقیق به Frame و ولتاژ بستگی دارد.
تفاوت ABH و ABL چیست؟
هر دو برای ظرفیت قطع بالا هستند، اما ABL در Frameهای مربوط بالاترین سطح Breaking Capacity این خانواده را ارائه می کند.
Metasol چند پل دارد؟
بسته به Frame و کد محصول، مدل های 2، 3 و 4 پل وجود دارند.
آیا Metasol قابل تنظیم است؟
بعضی مدل ها Fixed و بعضی کدها دارای تنظیم جریان هستند. برای نمونه نسخه Adjustable سری ABS250 محدوده تنظیم جریان حرارتی دارد.
آیا Metasol شنت تریپ دارد؟
بله. SHT در Frameهای مربوط به عنوان Accessory قابل انتخاب است.
آیا Metasol UVT دارد؟
بله. Undervoltage Trip در لاین آپ Accessory بسیاری از Frameهای Metasol وجود دارد.
تفاوت Metasol MCCB و ELCB چیست؟
MCCB برای اضافه بار و اتصال کوتاه استفاده می شود؛ ELCB علاوه بر آن حفاظت نشتی زمین را نیز فراهم می کند.
آیا Metasol هنوز سری جاری LS است؟
بله. Metasol MCCB همچنان در سایت و Product Finder رسمی LS حضور دارد و گواهی های جدید این خانواده در سال 2026 منتشر شده اند.
برای خرید Metasol چه اطلاعاتی لازم است؟
Rated Current، Frame، تعداد پل، ولتاژ شبکه، Breaking Capacity، نوع Trip Unit و تجهیزات جانبی مورد نیاز باید مشخص شوند.
راهنمای خرید و قیمت کلید اتوماتیک ال اس Metasol
برای خرید کلید اتوماتیک ال اس Metasol ابتدا Frame و Rated Current مناسب تعیین شود و سپس تعداد پل و قدرت قطع مورد نیاز بررسی شوند. تیپ های ABN، ABS، ABH و ABL سطوح مختلف Breaking Capacity را پوشش می دهند و انتخاب میان آن ها باید بر اساس Short-Circuit Level شبکه انجام شود. در مرحله بعد ثابت یا قابل تنظیم بودن Trip Unit، نوع اتصال و نیاز به AX، AL، SHT، UVT، Rotary Handle یا Plug-in مشخص می شود. در Replacement نیز Part Number کامل کلید قدیمی بهترین مبنا برای تطبیق است.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات برق صنعتی، امکان بررسی و تامین کلیدهای اتوماتیک LS ELECTRIC سری Metasol شامل ABN، ABS، ABH و ABL، انتخاب Frame و آمپراژ، تطبیق Breaking Capacity، بررسی مدل های 2، 3 و 4 پل، انتخاب تجهیزات جانبی، استعلام موجودی و دریافت قیمت را فراهم می کند. برای راهنمای خرید و دریافت قیمت کلید اتوماتیک ال اس Metasol با شماره 03191091031 تماس بگیرید.
