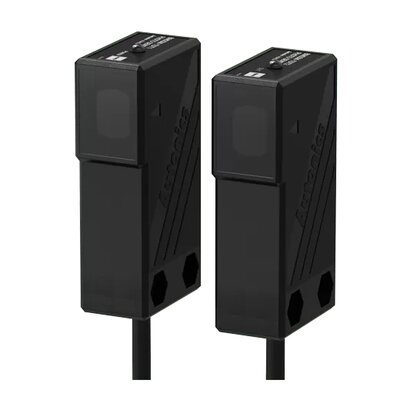

سنسور نوری آتونیکس BMS یا Autonics BMS Side Sensing Photoelectric Sensor برای تشخیص بدون تماس اجسام در ماشین آلات صنعتی طراحی شده است. تفاوت مهم این سری با بسیاری از سنسورهای نوری مستطیلی در محل قرارگیری بخش اپتیکی است؛ در BMS نور از پهلوی بدنه ارسال و دریافت می شود. این ساختار در ماشین هایی که فضای نصب از روبه رو محدود است یا سنسور باید به صورت خوابیده روی بدنه دستگاه نصب شود مزیت مهمی ایجاد می کند. خانواده BMS سه روش اصلی Detection را پوشش می دهد: Through-beam با برد 5m، Retroreflective با برد 2m و Diffuse Reflective با برد 300mm. تمامی مدل های اصلی با تغذیه 12–24VDC، نور مادون قرمز 940nm و Response Time حداکثر 1ms کار می کنند و نسخه های NPN و PNP برای هماهنگی با ورودی PLC ارائه شده اند.
سنسور نوری BMS آتونیکس چیست؟
BMS یک سنسور Photoelectric با آمپلی فایر داخلی و ساختار Side Sensing است. بخش فرستنده و گیرنده نوری روی سطح جانبی بدنه قرار دارند و کابل از انتهای سنسور خارج می شود.
این طراحی زمانی مفید است که ارتفاع فضای نصب کم باشد یا سنسور باید موازی با سطح ماشین قرار بگیرد. در چنین شرایطی یک سنسور Front Sensing ممکن است فضای بیشتری نیاز داشته باشد.
خانواده BMS بر اساس روش Detection به سه گروه تقسیم می شود و انتخاب مدل باید ابتدا از همین نقطه آغاز شود.
مدل های اصلی سری BMS
| خانواده |
روش تشخیص |
برد |
Target مرجع |
| BMS5M-TDT |
Through-beam |
5m |
جسم مات حداقل Ø10mm |
| BMS2M-MDT |
Retroreflective |
0.1…2m با MS-2 |
جسم مات حداقل Ø60mm |
| BMS300-DDT |
Diffuse Reflective |
300mm |
جسم مات یا نیمه شفاف |
BMS5M-TDT؛ سنسور دوطرفه 5 متر
BMS5M-TDT از روش Through-beam استفاده می کند. Emitter و Receiver در دو سمت مسیر حرکت Target نصب می شوند و عبور جسم باعث قطع Beam می شود.
برد رسمی این خانواده 5m و حداقل Target مرجع آن جسم مات با قطر Ø10mm یا بیشتر است. منبع نور Infrared LED با طول موج 940nm استفاده می شود.
این روش معمولا نسبت به Reflective کمتر تحت تاثیر رنگ و بازتاب سطح جسم قرار می گیرد. اگر امکان سیم کشی در دو سمت وجود داشته باشد، Through-beam گزینه مناسبی برای Detection پایدار است.
BMS5M-TDT و BMS5M-TDT-P
نسخه BMS5M-TDT دارای خروجی NPN Open Collector است. مدل BMS5M-TDT-P همان ساختار نوری و برد 5m را با خروجی PNP Open Collector ارائه می کند.
نوع خروجی باید با ورودی PLC هماهنگ باشد. وجود حرف P در انتهای Part Number در این خانواده اهمیت مستقیم در سیم بندی دارد.
Operation Mode در هر دو نسخه از طریق Control Wire بین Light ON و Dark ON انتخاب می شود و نیازی به خرید دو سنسور جدا برای این دو منطق نیست.
BMS2M-MDT؛ سنسور رفلکتوری 2 متر
BMS2M-MDT از روش Retroreflective استفاده می کند. Sensor در یک سمت و Reflector در سمت مقابل مسیر Target نصب می شوند.
فاصله رسمی آن با Reflector مدل MS-2 از 0.1 تا 2m تعریف شده است. Target مرجع یک جسم مات با قطر حداقل Ø60mm است.
نور از Sensor به Reflector ارسال و دوباره به Receiver بازگردانده می شود. ورود جسم بین این دو باعث کاهش یا قطع نور و تغییر خروجی می شود.
این ساختار نسبت به Through-beam کابل کشی ساده تری دارد، زیرا تغذیه و Output فقط در سمت Sensor اجرا می شوند.
Reflector مدل MS-2
برد 2m خانواده BMS2M بر اساس Reflector مدل MS-2 تعریف شده است. Autonics همچنین استفاده از MS-5 را با عملکرد مشابه در شرایط اعلام شده ذکر می کند.
در صورت استفاده از Reflective Tape، Distance می تواند بر اساس ابعاد و ضریب بازتاب Tape تغییر کند. بنابراین مقدار 2m را نباید برای هر سطح رفلکتوری تضمین شده دانست.
در نسخه رسمی BMS2M، Reflector مدل MS-2 همراه تجهیزات اختصاصی مدل ذکر شده است.
BMS2M-MDT-P؛ خروجی PNP
BMS2M-MDT-P نسخه PNP خانواده Retroreflective است. مشخصات اصلی آن شامل برد 2m، نور Infrared 940nm و Response حداکثر 1ms هستند.
مدل بدون P دارای خروجی NPN است. بنابراین هنگام Replacement باید Part Number قبلی به صورت کامل بررسی شود.
BMS300-DDT؛ سنسور یک‌طرفه 300mm
BMS300-DDT از نوع Diffuse Reflective است و برای کار کردن به Reflector نیاز ندارد. نور از خود Target بازتاب شده و به Receiver برمی گردد.
برد اسمی خانواده 300mm است و مقدار مرجع بر اساس صفحه سفید مات 100×100mm تعریف می شود.
Target می تواند مات یا نیمه شفاف باشد، اما Distance واقعی به رنگ، جنس، ابعاد و زاویه سطح بستگی دارد.
در نتیجه جسم سفید معمولا از فاصله بیشتری نسبت به جسم بسیار تیره یا کم بازتاب تشخیص داده می شود.
BMS300-DDT-P؛ مدل PNP
BMS300-DDT-P نسخه PNP خانواده Diffuse Reflective است. تغذیه 12–24VDC و Response حداکثر 1ms دارد.
این مدل دارای Sensitivity Adjuster است و Light ON/Dark ON از طریق سیم Control انتخاب می شود.
Hysteresis در مدل Diffuse Reflective حداکثر 20% Sensing Distance اعلام شده است و در کاربردهای Positioning دقیق باید در نظر گرفته شود.
Side Sensing چه مزیتی دارد؟
در سنسور BMS سطح نوری روی پهلوی بدنه قرار دارد. این طراحی اجازه می دهد Sensor به صورت تخت روی سطح ماشین نصب شود.
در ماشین هایی با عمق محدود، نصب Side Sensing می تواند ساده تر از سنسوری باشد که Beam از انتهای بدنه خارج می شود.
همچنین کابل در امتداد بدنه خارج می شود و می توان مجموعه را نزدیک تر به دیواره، ریل یا Bracket قرار داد.
زمان پاسخ حداکثر 1ms
تمام سه گروه اصلی BMS دارای Response Time حداکثر 1ms هستند. این سرعت برای بسیاری از Conveyorها و خطوط بسته بندی مناسب است.
اگر هدف شمارش قطعات سریع است، عرض قطعه و سرعت حرکت باید در کنار Response Sensor بررسی شوند.
یک Target بسیار باریک روی نوار بسیار سریع ممکن است فقط مدت کوتاهی داخل محدوده Detection قرار بگیرد و Pulse کافی ایجاد نکند.
نور مادون قرمز 940nm
منبع نور خانواده BMS یک Infrared LED با Peak Wavelength برابر 940nm است. این نور برای چشم انسان قابل مشاهده نیست.
برای Alignment نباید فقط به مشاهده Beam اتکا کرد و بهتر است Operation Indicator و وضعیت واقعی Detection بررسی شوند.
تنظیم Light ON و Dark ON با سیم کنترل
یکی از قابلیت های کاربردی BMS انتخاب Light ON یا Dark ON از طریق Control Wire است.
در نتیجه Operation Mode بخشی از کد محصول نیست و می توان منطق عملکرد را هنگام Wiring تنظیم کرد.
این ویژگی در Replacement یا تغییر برنامه PLC انعطاف بیشتری ایجاد می کند، اما نحوه اتصال Control Wire باید مطابق Diagram رسمی انجام شود.
تنظیم حساسیت
BMS2M و BMS300 دارای Sensitivity Adjuster هستند. Through-beam BMS5M به دلیل دریافت مستقیم Beam تنظیم Sensitivity مشابه این دو مدل ندارد.
در مدل Retroreflective تنظیم باید با Reflector نصب شده و Target واقعی انجام شود. در BMS300 رنگ و سطح Target نیز هنگام تنظیم اهمیت دارند.
Autonics ابزار کوچک Adjuster Driver را نیز در تجهیزات اختصاصی مدل های دارای تنظیم حساسیت ذکر می کند.
تغذیه 12–24VDC
تمام مدل های اصلی سری BMS با 12–24VDC ±10% کار می کنند. Ripple مجاز نیز حداکثر 10% P-P است.
مصرف جریان در مدل های Reflective حداکثر 45mA است. در مدل Through-beam مصرف Emitter و Receiver به صورت جداگانه تعریف می شود.
این خانواده مدل Universal AC/DC یا Relay Output ندارد و برای سیستم های DC با خروجی ترانزیستوری طراحی شده است.
خروجی NPN و PNP
مدل های بدون پسوند P دارای خروجی NPN Open Collector و نسخه های دارای P خروجی PNP Open Collector هستند.
در مدل های رسمی حداکثر Load Voltage برابر 30VDC و Load Current تا 200mA تعریف شده است.
Residual Voltage برای NPN حداکثر 1VDC و برای PNP حداکثر 2.5VDC است.
مدار حفاظت Reverse Power و Output Short Overcurrent نیز برای کاهش آسیب ناشی از سیم بندی اشتباه یا اتصال کوتاه خروجی داخل Sensor تعبیه شده است.
کابل 2 متری
BMS از نوع Cable Type است. کابل اصلی قطر 5mm و طول استاندارد 2m دارد.
مدل های Receiver و Reflective از کابل چهار سیمه استفاده می کنند. Emitter در Through-beam ساختار ساده تر و کابل دو سیمه دارد.
در زمان نصب بهتر است کابل از خروجی VFD، موتور و کابل قدرت فاصله داشته باشد تا احتمال القای نویز کاهش پیدا کند.
دمای کاری BMS
محدوده دمای کاری رسمی سری BMS برابر −10…+60°C است. دمای نگهداری نیز −25…+70°C اعلام شده است.
رطوبت محیط در محدوده 35…85%RH تعریف می شود و شرایط باید بدون یخ زدگی یا میعان باشد.
مقاومت در برابر نور محیط
حداکثر Ambient Illuminance روی سطح Receiver برای نور خورشید 11,000lx و برای لامپ رشته ای 3,000lx اعلام شده است.
در محیط هایی با نور بسیار شدید بهتر است Sensor مستقیما به سمت منبع نور نصب نشود و Orientation مکانیکی مناسب انتخاب شود.
جنس بدنه و بخش اپتیکی
بدنه BMS از ABS ساخته شده است. بخش نوری در مدل Through-beam از Polycarbonate و در مدل های Reflective از Acrylic استفاده می کند.
Bracket و پیچ های نصب نیز به عنوان تجهیزات استاندارد خانواده ارائه می شوند. وزن بسته به روش Detection متفاوت است.
تفاوت BMS5M، BMS2M و BMS300
BMS5M بیشترین برد را دارد و برای عملکرد به دو بخش Emitter و Receiver نیاز دارد. این ساختار برای Detection پایدار و مسیرهای طولانی مناسب است.
BMS2M تنها در یک سمت Wiring دارد اما به Reflector نیاز دارد. برد 2m آن برای بسیاری از Conveyorها و تجهیزات انتقال کافی است.
BMS300 ساده ترین نصب را دارد و Reflector نیز لازم نیست، اما Distance فقط 300mm است و رنگ Target تاثیر بیشتری روی عملکرد دارد.
تفاوت BMS و BM آتونیکس
هر دو خانواده در گروه Photoelectric Sensors مستطیلی آتونیکس قرار می گیرند، اما BMS با ساختار Side Sensing شناخته می شود.
بنابراین هنگام جایگزینی BM و BMS فقط Distance و Output کافی نیست. جهت تابش Beam، ابعاد بدنه، محل پیچ ها و Wiring نیز باید بررسی شوند.
کاربردهای سنسور نوری آتونیکس BMS
شمارش قطعات روی نوار نقاله
تشخیص حضور محصول
ماشین بسته بندی
خطوط مونتاژ
تشخیص کارتن و جعبه
فضاهای نصب محدود
نصب Side Sensing
کنترل عبور قطعه
راهنمای انتخاب سنسور نوری BMS
ابتدا روش Detection مشخص شود. اگر دو سمت مسیر در دسترس هستند، BMS5M Through-beam برای برد تا 5m قابل بررسی است.
اگر کابل کشی فقط از یک سمت امکان دارد ولی Reflector قابل نصب است، BMS2M با برد 2m انتخاب مناسبی خواهد بود.
اگر Reflector هم امکان نصب ندارد و Distance کمتر است، BMS300 Diffuse Reflective بررسی شود.
سپس NPN یا PNP بودن PLC تعیین شود. نسخه های دارای پسوند P برای خروجی PNP و کدهای بدون P برای NPN هستند.
ابعاد Target نیز اهمیت دارد. BMS5M برای Target مات حداقل Ø10mm و BMS2M برای حداقل Ø60mm مشخص شده است.
در پایان جهت نصب بررسی شود. اگر Side Sensing مزیتی برای ماشین ایجاد نمی کند، سایر خانواده های Photoelectric Autonics نیز ممکن است مناسب باشند.
| پارامتر انتخاب |
گزینه های BMS |
| روش تشخیص | Through-beam / Retroreflective / Diffuse Reflective |
| برد | 5m / 2m / 300mm |
| خروجی | NPN / PNP Open Collector |
| Operation | Light ON / Dark ON با سیم کنترل |
| تغذیه | 12–24VDC ±10% |
| Response | حداکثر 1ms |
نصب و تنظیم BMS
در BMS5M، Emitter و Receiver باید با Alignment مناسب روبه روی یکدیگر نصب شوند. فاصله زیاد نیازمند تنظیم مکانیکی دقیق تر Beam است.
در BMS2M، Reflector MS-2 باید در مقابل Sensor و در محدوده مناسب نصب شود. سطح Reflector باید تمیز باقی بماند.
در BMS300، Sensitivity با Target واقعی تنظیم شود. استفاده از Target سفید برای تنظیم و سپس کار با جسم تیره می تواند باعث خطا شود.
Control Wire نیز بر اساس Light ON یا Dark ON مورد نیاز سیم بندی شود و کابل از سیم های قدرت و خروجی VFD فاصله داشته باشد.
قیمت سنسور نوری آتونیکس BMS
قیمت سنسور BMS به روش Detection، مدل NPN یا PNP و تجهیزات جانبی مورد نیاز وابسته است.
BMS5M شامل ساختار Emitter و Receiver است، در حالی که BMS2M به Reflector نیاز دارد و BMS300 یک Sensor تک بدنه است.
هنگام استعلام قیمت BMS2M بهتر است وضعیت Reflector MS-2 نیز مشخص شود. نبود Reflector صحیح می تواند راه اندازی دستگاه را متوقف کند.
برای Replacement کد کامل مانند BMS2M-MDT-P یا BMS300-DDT اعلام شود تا نوع Detection و خروجی بدون خطا تطبیق داده شوند.
سوالات متداول سنسور نوری آتونیکس BMS
سری BMS آتونیکس چه نوع سنسوری است؟
BMS یک خانواده Photoelectric Sensor با ساختار Side Sensing و سه روش Through-beam، Retroreflective و Diffuse Reflective است.
برد BMS5M چقدر است؟
برد رسمی خانواده Through-beam برابر 5m و Minimum Target برابر Ø10mm است.
BMS2M به Reflector نیاز دارد؟
بله. برد 2m این مدل با Reflector مدل MS-2 تعریف شده است.
BMS300 به Reflector نیاز دارد؟
خیر. این مدل Diffuse Reflective است و نور را از خود Target دریافت می کند.
زمان پاسخ BMS چقدر است؟
Response Time رسمی خانواده حداکثر 1ms است.
آیا BMS خروجی PNP دارد؟
بله. مدل های دارای پسوند P مانند BMS5M-TDT-P و BMS2M-MDT-P دارای خروجی PNP هستند.
Light ON و Dark ON چگونه انتخاب می شوند؟
در سری BMS این دو Mode از طریق سیم کنترل انتخاب می شوند.
ولتاژ سنسور BMS چقدر است؟
تمام مدل های اصلی با 12–24VDC ±10% کار می کنند.
Side Sensing یعنی چه؟
یعنی محور ارسال و دریافت نور از سطح جانبی بدنه Sensor خارج می شود و برای نصب تخت و فضاهای محدود مناسب است.
برای خرید BMS چه اطلاعاتی لازم است؟
روش Detection، فاصله، ابعاد Target، NPN یا PNP بودن PLC، فضای نصب و نیاز یا عدم نیاز به Reflector باید مشخص شوند.
راهنمای خرید و قیمت سنسور نوری آتونیکس BMS
برای خرید سنسور نوری آتونیکس BMS ابتدا باید روش تشخیص انتخاب شود. BMS5M برای Through-beam تا 5m، BMS2M برای Retroreflective تا 2m و BMS300 برای Diffuse Reflective تا 300mm قابل بررسی هستند. سپس نوع خروجی NPN یا PNP، ابعاد Target و فضای نصب کنترل شوند. اگر ساختار Side Sensing برای ماشین ضروری است، BMS امکان نصب مناسبی در فضاهای کم عمق فراهم می کند. در مدل BMS2M نیز Reflector مناسب باید همراه سنسور بررسی شود.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات سنسور و اتوماسیون صنعتی، امکان بررسی مدل های BMS5M-TDT، BMS5M-TDT-P، BMS2M-MDT، BMS2M-MDT-P، BMS300-DDT و BMS300-DDT-P، انتخاب Reflector مناسب، تطبیق NPN یا PNP با PLC، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، انتخاب مدل مناسب، استعلام قیمت و خرید سنسور نوری آتونیکس BMS با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
