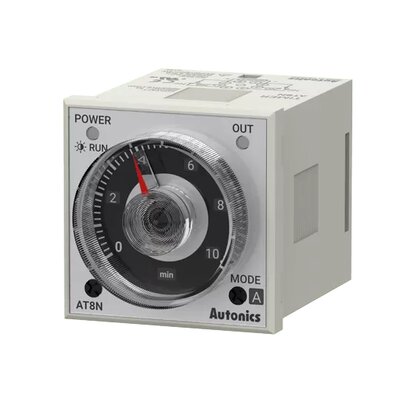

تایمر آتونیکس ATN یا Autonics ATN Multi-Function Analog Timer یک خانواده تایمر صنعتی آنالوگ با ابعاد استاندارد 48×48mm است. این سری برای ایجاد تاخیر زمانی، کنترل روشن و خاموش شدن تجهیزات، ایجاد سیکل Flicker، عملکرد Interval و سایر عملیات زمانی در تابلوهای برق و ماشین آلات استفاده می شود. مهم ترین مزیت ATN، ترکیب تنظیم ساده آنالوگ با گستره زمانی بسیار وسیع است. کاربر می تواند با انتخاب واحد و رنج زمانی، زمان هایی از 0.05s تا 100h را تنظیم کند. خانواده ATN شامل مدل 8Pin یعنی AT8N و مدل های 11Pin یعنی AT11DN و AT11EN است که از نظر روش شروع زمان، ورودی های کنترلی و ساختار خروجی تفاوت دارند.
تایمر آتونیکس ATN چیست؟
ATN یک تایمر آنالوگ چندمنظوره است که زمان توسط پیچ تنظیم جلویی و کلید انتخاب Range تعیین می شود.
برخلاف تایمر دیجیتال، برای تنظیم زمان نیازی به ورود منوهای نرم افزاری یا برنامه ریزی چند مرحله ای وجود ندارد.
اپراتور ابتدا واحد و بازه زمانی را انتخاب می کند و سپس مقدار مورد نظر را روی Dial اصلی تنظیم می کند.
محدوده زمانی 0.05s تا 100h
سری ATN محدوده بسیار گسترده ای از زمان های کوتاه تا سیکل های چند ساعته را پوشش می دهد.
کمترین محدوده تنظیم از 0.05 تا 0.5 ثانیه شروع می شود و بالاترین محدوده تا 100 ساعت ادامه دارد.
این گستردگی باعث می شود یک خانواده برای کاربردهایی مانند تاخیر چند دهم ثانیه، روشن ماندن چند دقیقه یا سیکل چند ساعته استفاده شود.
16 رنج زمانی ATN
Autonics برای سری ATN شانزده Time Range قابل انتخاب تعریف کرده است.
| واحد |
رنج 0.5 |
رنج 1 |
رنج 5 |
رنج 10 |
| SEC |
0.05…0.5s |
0.1…1s |
0.5…5s |
1…10s |
| MIN |
0.05…0.5min |
0.1…1min |
0.5…5min |
1…10min |
| HOUR |
0.05…0.5h |
0.1…1h |
0.5…5h |
1…10h |
| 10H |
0.5…5h |
1…10h |
5…50h |
10…100h |
شش حالت عملکرد خروجی
خانواده ATN شش Output Operation Mode دارد، اما مودهای قابل انتخاب در AT8N و مدل های 11Pin یکسان نیستند.
AT8N برای Power ON Start طراحی شده و مودهای آن بر تاخیر پس از وصل برق، Flicker و Interval تمرکز دارند.
AT11DN و AT11EN با Signal ON Start کار می کنند و امکان Signal ON Delay، Signal OFF Delay و Signal ON-OFF Delay را نیز فراهم می کنند.
Power ON Delay چیست؟
در Power ON Delay شمارش زمان با اعمال برق به تایمر آغاز می شود.
پس از رسیدن زمان به مقدار تنظیم شده، Contact خروجی تغییر وضعیت می دهد.
این حالت برای تاخیر در راه اندازی موتور، فن، کنتاکتور یا یک مرحله بعدی ماشین کاربرد دارد.
Flicker Mode
در Flicker خروجی به صورت تناوبی روشن و خاموش می شود و تایمر سیکل تکرارشونده ایجاد می کند.
این حالت می تواند برای فلاشر، سیستم هشدار، روشن و خاموش کردن تناوبی بار یا عملیات تکرارشونده استفاده شود.
بسته به مدل و Mode انتخاب شده، سیکل می تواند با حالت OFF یا ON آغاز شود.
Interval Mode
در حالت Interval، خروجی برای مدت زمان مشخص فعال می شود و پس از اتمام زمان به حالت اولیه باز می گردد.
این عملکرد برای ایجاد یک Pulse زمانی طولانی، فعال کردن شیر برقی یا اجرای یک مرحله محدود به زمان مناسب است.
مدل AT8N
AT8N مدل 8Pin سری ATN است و Timing آن با Power ON Start آغاز می شود.
در مدل استاندارد AT8N تغذیه Universal برابر 100–240VAC یا 24–240VDC است.
مدل AT8N-1 برای 12VDC و مدل AT8N-2 برای 24VAC یا 24VDC طراحی شده است.
این مدل زمانی انتخاب مناسبی است که مدار به START، RESET یا INHIBIT خارجی نیاز نداشته باشد.
مدل AT11DN
AT11DN یک تایمر 11Pin با ورودی Signal Start است و سه ورودی کنترلی START، RESET و INHIBIT را پشتیبانی می کند.
Signal Input از نوع No-Voltage NPN است و حداقل عرض سیگنال برای ورودی های کنترلی حدود 50ms است.
خروجی AT11DN از نوع Time Limit DPDT یا 2c است؛ یعنی دو کنتاکت Changeover زمان دار در اختیار مدار قرار می گیرد.
مدل AT11EN
AT11EN نیز مدل 11Pin و Signal Start است و از START، RESET و INHIBIT استفاده می کند.
تفاوت اصلی آن با AT11DN در ساختار خروجی رله است.
AT11EN یک Time Limit SPDT و یک Instantaneous SPDT دارد؛ بنابراین یک Contact با زمان و Contact دیگر به صورت لحظه ای در اختیار مدار است.
مقایسه AT8N، AT11DN و AT11EN
| مدل |
پین |
شروع زمان |
ورودی کنترلی |
خروجی اصلی |
| AT8N |
8Pin |
Power ON Start |
ندارد |
DPDT یا Time + Instantaneous بسته به Mode |
| AT11DN |
11Pin |
Signal ON Start |
START / RESET / INHIBIT |
Time Limit DPDT |
| AT11EN |
11Pin |
Signal ON Start |
START / RESET / INHIBIT |
Time Limit SPDT + Instantaneous SPDT |
ولتاژهای تغذیه سری ATN
سری ATN برای استفاده در تابلوهای برق مختلف چند کلاس Power Supply دارد.
مدل بدون پسوند عددی از تغذیه گسترده 100–240VAC و 24–240VDC استفاده می کند.
مدل دارای پسوند 1 برای 12VDC و مدل دارای پسوند 2 برای 24VAC یا 24VDC است.
در Replacement باید Voltage دقیق تایمر قبلی بررسی شود و فقط مدل اصلی AT8N یا AT11N مبنای خرید قرار نگیرد.
نمونه مدل های سری ATN
| مدل |
اتصال |
تغذیه |
شروع |
| AT8N | 8Pin | 100–240VAC / 24–240VDC | Power ON |
| AT8N-1 | 8Pin | 12VDC | Power ON |
| AT8N-2 | 8Pin | 24VAC / 24VDC | Power ON |
| AT11DN | 11Pin | 100–240VAC / 24–240VDC | Signal ON |
| AT11DN-1 | 11Pin | 12VDC | Signal ON |
| AT11DN-2 | 11Pin | 24VAC / 24VDC | Signal ON |
| AT11EN | 11Pin | 100–240VAC / 24–240VDC | Signal ON |
سوکت تایمر ATN
تایمرهای ATN از نوع Plug-In هستند و Socket جداگانه برای سیم بندی و نصب استفاده می شود.
برای مدل AT8N می توان از سوکت 8Pin سری PG-08 یا PS-08 استفاده کرد.
مدل های AT11DN و AT11EN به سوکت 11Pin مانند PG-11 یا PS-11 نیاز دارند.
سوکت معمولا جداگانه سفارش داده می شود و در محاسبه قیمت مجموعه باید این موضوع در نظر گرفته شود.
نصب روی پنل یا ریل DIN
بدنه ATN در کلاس استاندارد DIN با نمای جلویی 48×48mm طراحی شده است.
Bracket برای نصب پنلی همراه تایمر معرفی شده و سوکت مناسب امکان نصب در تابلو را فراهم می کند.
سوکت های سری PS برای نصب روی DIN Rail یا Panel گزینه مناسبی هستند و سیم بندی تعمیرپذیرتری ایجاد می کنند.
نشانگر عملکرد
روی بخش جلوی ATN نشانگر LED برای بررسی وضعیت Power و Output وجود دارد.
این ویژگی در عیب یابی تابلو مفید است، زیرا بدون استفاده از مولتی متر می توان وضعیت عمومی تایمر را سریع بررسی کرد.
دمای کاری تایمر ATN
دمای کاری مدل های رسمی فعلی ATN برابر −10…+55°C است.
دمای نگهداری −25…+65°C و رطوبت کاری 35…85%RH اعلام شده است.
تایمر باید در محیط بدون یخ زدگی و میعان و داخل تابلو با تهویه مناسب نصب شود.
کاربردهای تایمر آتونیکس ATN
تاخیر در راه اندازی موتور
کنترل کنتاکتور
کنترل شیر برقی
ایجاد Flicker
ماشین بسته بندی
تابلو برق صنعتی
کنترل سیکل زمانی
فرایندهای تکرارشونده
راهنمای انتخاب تایمر ATN
ابتدا مشخص شود تایمر باید با وصل برق شروع کند یا Start Signal جداگانه دریافت کند.
برای Power ON Start معمولا AT8N مناسب است و برای Signal Start باید AT11DN یا AT11EN بررسی شود.
مرحله بعد انتخاب ساختار خروجی است. اگر دو Contact زمان دار نیاز است، AT11DN گزینه مرتبط این خانواده است.
اگر یک Contact زمان دار و یک Contact لحظه ای نیاز باشد، AT11EN باید بررسی شود.
سپس Voltage از میان Universal، 12VDC یا 24VAC/DC انتخاب شود.
در پایان نوع Socket، رنج زمانی، Operation Mode و نحوه Wiring با مدار اصلی تطبیق داده شوند.
| پارامتر |
مشخصات ATN |
| نوع | Multi-Function Analog Timer |
| اندازه جلو | 48×48mm |
| Time Range | 16 رنج |
| Control Time | 0.05s…100h |
| Operation Mode | 6 حالت بسته به مدل |
| مدل های اصلی | AT8N / AT11DN / AT11EN |
| Connection | 8Pin / 11Pin Plug |
| Power Supply | Universal / 12VDC / 24VAC/DC بسته به مدل |
| Signal Input | در مدل های 11Pin: No-Voltage NPN |
| دمای کاری | −10…+55°C |
نکات نصب و سیم بندی
پیش از سیم بندی، شماره پایه ها باید از روی مدل دقیق و نقشه رسمی همان تایمر بررسی شوند.
AT8N و مدل های 11Pin Pinout یکسانی ندارند و جایگزینی بدون بررسی Socket می تواند باعث اتصال اشتباه شود.
برای مدل های Signal Input بهتر است کابل ورودی START، RESET و INHIBIT از خطوط قدرت و کنتاکتورهای پرنویز فاصله داشته باشد.
هنگام تعویض تایمر قدیمی، هم مدل تایمر و هم شماره سوکت موجود داخل تابلو بررسی شود.
قیمت تایمر آتونیکس ATN
قیمت ATN به مدل 8Pin یا 11Pin، ولتاژ تغذیه و نوع ساختار خروجی وابسته است.
AT8N، AT11DN و AT11EN از نظر Wiring و عملکرد یکسان نیستند و فقط ظاهر مشابهی دارند.
هزینه Socket نیز باید جداگانه بررسی شود، زیرا PG و PS معمولا به صورت تجهیز مستقل سفارش داده می شوند.
برای Replacement بهترین روش ارسال کد کامل تایمر و تصویر سوکت و سیم بندی محصول قبلی است.
سوالات متداول تایمر آتونیکس ATN
ATN تایمر دیجیتال است یا آنالوگ؟
ATN یک Multi-Function Analog Timer است و تنظیم زمان توسط Dial و کلیدهای انتخاب انجام می شود.
حداکثر زمان تایمر ATN چقدر است؟
بالاترین محدوده تنظیم سری ATN برابر 100h است.
حداقل زمان قابل تنظیم چقدر است؟
کمترین مقدار محدوده کنترل 0.05s است.
تفاوت AT8N و AT11DN چیست؟
AT8N هشت پین و Power ON Start است؛ AT11DN یازده پین است و ورودی START، RESET و INHIBIT دارد.
تفاوت AT11DN و AT11EN چیست؟
AT11DN خروجی Time Limit DPDT دارد، اما AT11EN یک Time Limit SPDT و یک Instantaneous SPDT ارائه می کند.
آیا ATN با برق 220V کار می کند؟
مدل Universal سری با ورودی 100–240VAC عرضه می شود و برای شبکه 220VAC مناسب است.
آیا مدل 24V وجود دارد؟
بله. مدل های دارای پسوند 2 با 24VAC یا 24VDC ارائه می شوند.
سوکت تایمر همراه محصول است؟
سوکت های PG و PS طبق مشخصات سازنده جداگانه عرضه می شوند و باید بر اساس 8 یا 11 پین انتخاب شوند.
چند رنج زمانی در ATN وجود دارد؟
این خانواده دارای 16 Time Range و شش حالت عملکرد خروجی است.
برای خرید ATN چه اطلاعاتی لازم است؟
مدل 8 یا 11 پین، Voltage، نوع خروجی، Operation Mode، Range زمانی و نوع Socket باید مشخص شوند.
راهنمای خرید و قیمت تایمر آتونیکس ATN
برای خرید تایمر آتونیکس ATN ابتدا روش شروع زمان مشخص شود. اگر تایمر باید با وصل برق شروع کند، AT8N بررسی می شود و اگر START، RESET و INHIBIT خارجی لازم باشد، مدل های AT11DN یا AT11EN مناسب تر هستند. سپس ساختار خروجی، تغذیه Universal، 12VDC یا 24VAC/DC و رنج زمانی مورد نیاز انتخاب می شود. نوع سوکت 8Pin یا 11Pin نیز باید با تایمر و سیم بندی تابلو سازگار باشد. هنگام جایگزینی یک تایمر قدیمی، فقط ابعاد 48×48mm کافی نیست و Pinout و Operation Mode نیز باید کنترل شوند.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی مدل های AT8N، AT11DN و AT11EN، انتخاب ولتاژ مناسب، تطبیق Operation Mode با مدار، انتخاب سوکت PG یا PS، بررسی تایمر جایگزین، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید تایمر آتونیکس ATN با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
