سوکت آتونیکس PS یا Autonics PS Series Controller Socket یک خانواده سوکت صنعتی برای اتصال تجهیزات Plug-In آتونیکس مانند تایمرها، برخی کنترلرها و تجهیزات کنترلی قابل نصب روی سوکت است. مهم ترین مزیت این ساختار آن است که سیم بندی ثابت تابلو روی Socket انجام می شود و خود تایمر یا کنترلر روی سوکت قرار می گیرد. در نتیجه هنگام خرابی یا تعویض تجهیز، معمولا نیازی به باز کردن تمام سیم های مدار نیست و دستگاه می تواند مستقیما از سوکت خارج و جایگزین شود. سری PS در نسخه های 8Pin و 11Pin ارائه شده و برای نصب روی ریل DIN یا پنل طراحی شده است. مدل های متداول شامل PS-08(N)، PS-11(N) و در برخی کاربردهای 8Pin مدل PS-M8 هستند.
سوکت آتونیکس PS چیست؟
سری PS یک Controller Socket است و وظیفه آن ایجاد رابط مکانیکی و الکتریکی میان تجهیزات Plug-In و سیم بندی تابلو است.
پایه های تایمر یا کنترلر داخل سوکت قرار می گیرند و Terminalهای پیچی سوکت برای اتصال کابل های مدار استفاده می شوند.
این روش تعمیرات، تعویض تجهیز و تست تابلو را ساده تر می کند و از باز و بسته شدن مکرر سیم ها روی خود دستگاه جلوگیری می کند.
مدل های 8Pin و 11Pin سری PS
Autonics خانواده PS را در مدل های 8 و 11 پین عرضه می کند.
PS-08(N) برای تجهیزاتی با Plug هشت پین استفاده می شود. تایمرهای مختلفی مانند AT8N، AT8SDN، AT8PMN و برخی ATS8 می توانند بسته به مدل با سوکت 8Pin استفاده شوند.
PS-11(N) برای کنترلرها و تایمرهای 11Pin مانند AT11DN، AT11EN و برخی مدل های ATS11 طراحی شده است.
تعداد پین فقط نخستین معیار انتخاب است؛ Pinout و مدل تجهیز نیز باید قبل از سیم بندی بررسی شوند.
| مدل |
تعداد پین |
نوع نصب |
کاربرد عمومی |
| PS-08(N) |
8Pin |
DIN Rail / Panel |
تایمر و کنترلر Plug-In هشت پین |
| PS-11(N) |
11Pin |
DIN Rail / Panel |
تایمر و کنترلر Plug-In یازده پین |
| PS-M8 |
8Pin |
مدل کامپکت مرتبط با تجهیزات 8Pin |
برخی تایمرهای ATS و تجهیزات سازگار |

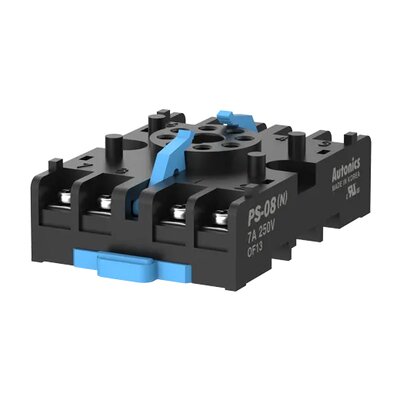

سوکت PS-08(N) آتونیکس
PS-08(N) یکی از پرکاربردترین مدل های خانواده PS و مخصوص تجهیزات Plug-In هشت پین است.
ولتاژ نامی این مدل 250VAC در فرکانس 50/60Hz و جریان نامی آن 7A برای بار مقاومتی اعلام شده است.
پیچ Terminal از استاندارد M3.5 استفاده می کند و گشتاور بستن ترمینال 0.8N.m است.
دمای محیط مجاز مدل رسمی از −10 تا +55°C اعلام شده است.
سوکت PS-11(N) آتونیکس
PS-11(N) نسخه 11Pin خانواده PS است و برای تجهیزات دارای Plug یازده پین استفاده می شود.
این مدل مانند نسخه 8Pin برای نصب روی DIN Rail یا Panel طراحی شده و در مدارهایی استفاده می شود که تعداد ورودی یا خروجی بیشتری از پایه های تجهیز عبور می کند.
ولتاژ نامی این خانواده 250VAC و جریان نامی 7A برای بار مقاومتی در مستندات رسمی کنترلرهای سازگار ذکر شده است.
تایمرهایی مانند AT11DN و AT11EN نمونه هایی از محصولات 11Pin هستند که Autonics برای آن ها PS-11(N) را به عنوان Socket جداگانه معرفی می کند.
سوکت PS-M8
PS-M8 یک مدل 8Pin دیگر از خانواده سوکت های Autonics است که در بعضی محصولات جدیدتر مانند ATS8P به عنوان Socket سازگار معرفی می شود.
ولتاژ نامی PS-M8 برابر 250VAC و جریان نامی آن 7A برای بار مقاومتی است.
Terminal این مدل از پیچ M3.5 استفاده می کند و گشتاور توصیه شده برای بستن ترمینال 0.75 تا 0.95N.m اعلام شده است.
هنگام انتخاب میان PS-08(N) و PS-M8 باید سازگاری با مدل دقیق تایمر یا کنترلر بررسی شود.
نصب روی ریل DIN
یکی از مزیت های اصلی سری PS امکان نصب مستقیم روی DIN Rail داخل تابلو است.
ریل DIN نظم سیم بندی را افزایش می دهد و اجازه می دهد Timer، Relay یا Controllerهای Plug-In در کنار سایر تجهیزات تابلو قرار گیرند.
طبق معرفی رسمی Autonics، ساختار PS برای نصب آسان One-Touch روی ریل یا پنل طراحی شده است.
نصب روی پنل
علاوه بر DIN Rail، سری PS قابلیت نصب روی Panel را نیز دارد.
این حالت زمانی مفید است که داخل تابلو ریل مناسبی وجود نداشته باشد یا طراحی مکانیکی محل نصب به صورت ثابت انجام شده باشد.
پیش از سوراخ کاری پنل بهتر است ابعاد CAD مدل انتخاب شده بررسی شوند.
ولتاژ نامی 250VAC
PS-08(N)، PS-11(N) و PS-M8 در کلاس ولتاژ نامی 250VAC قرار می گیرند.
این عدد Rating خود Socket است و به معنی آن نیست که تمام تایمرهای متصل به سوکت باید با 250VAC کار کنند.
Power Supply تایمر می تواند 24VDC، 110VAC، 220VAC یا محدوده دیگری باشد و باید بر اساس مدل خود تایمر انتخاب شود.
جریان نامی 7A
جریان نامی رسمی سوکت های اصلی PS برابر 7A برای Resistive Load است.
این عدد نباید با ظرفیت خروجی Relay تایمر اشتباه گرفته شود. ظرفیت Contact تایمر ممکن است عدد دیگری داشته باشد.
در طراحی مدار باید هم Rating سوکت و هم Rating کنتاکت خروجی تجهیز بررسی شود و مقدار پایین تر مبنای ایمنی قرار گیرد.
کنتاکت های آلیاژ مس
Autonics در معرفی سری PS به استفاده از Copper Alloy Contacts اشاره می کند.
هدف این ساختار ایجاد Conductivity مناسب و دوام بالا در اتصال الکتریکی میان Plug تجهیز و Socket است.
کیفیت تماس در تجهیزات Plug-In اهمیت زیادی دارد، زیرا مقاومت اضافی Contact می تواند باعث گرم شدن یا افت ولتاژ شود.
مقاومت حرارتی مناسب
Autonics مقاومت حرارتی مناسب را یکی از ویژگی های سری PS معرفی کرده است.
با این حال Socket باید داخل محدوده دمایی مجاز استفاده شود و فضای تابلو تهویه مناسب داشته باشد.
بارگذاری بیش از جریان نامی یا شل بودن Terminal می تواند موجب افزایش دمای موضعی شود.
تفاوت سری PS و PG آتونیکس
هر دو خانواده PS و PG برای تجهیزات Plug-In آتونیکس استفاده می شوند و مدل های 8Pin و 11Pin دارند.
تفاوت اصلی در ساختار نصب است. سری PS برای DIN Rail یا Panel طراحی شده، در حالی که PG به عنوان Standard Controller Socket معرفی می شود.
بنابراین هنگام خرید بهتر است روش نصب داخل تابلو مشخص شود و سپس بین PS و PG انتخاب انجام گیرد.
| ویژگی |
PS |
PG |
| تعداد پین | 8 / 11 | 8 / 11 |
| روش نصب | DIN Rail / Panel | Standard Socket |
| کاربرد | سیم بندی ثابت تابلو | نصب استاندارد Plug-In |
سوکت مناسب AT8N
AT8N یک تایمر 8Pin است و Autonics به صورت رسمی PS-08(N) را در کنار PG-08 به عنوان سوکت سازگار معرفی می کند.
برای نصب AT8N روی ریل DIN، PS-08(N) انتخاب متداول این خانواده است.
سوکت مناسب AT8SDN و AT8PMN
AT8SDN و AT8PMN نیز از ساختار Plug-In هشت پین استفاده می کنند.
در کاربردهای مربوط، سوکت 8Pin باید انتخاب شود و PS-08(N) یکی از گزینه های رسمی خانواده سوکت آتونیکس است.
قبل از سیم بندی باید Pinout خود Timer بررسی شود؛ مشابه بودن سوکت به معنی یکسان بودن شماره پایه های عملکردی تایمرها نیست.
سوکت مناسب AT11DN و AT11EN
AT11DN و AT11EN دارای Terminal یازده پین هستند و Autonics برای این مدل ها PS-11(N) را به عنوان یکی از Socketهای جداگانه معرفی می کند.
استفاده از PS-08(N) برای این مدل ها امکان پذیر نیست، زیرا تعداد و آرایش پایه متفاوت است.
سوکت فقط برای تایمر نیست
نام رایج بازار ممکن است «سوکت تایمر» باشد، اما PS Series فقط به تایمر محدود نیست.
برخی Temperature Controllerها، Indicatorها، شمارنده ها و تجهیزات Plug-In آتونیکس نیز بسته به مدل با PS-08(N) یا PS-11(N) کار می کنند.
بنابراین در سایت آوا الکتریک بهتر است عنوان دسته شامل عبارت «سوکت تایمر و کنترلر آتونیکس PS» باشد تا کاربرد واقعی خانواده پوشش داده شود.
نکات سیم بندی سوکت PS
قبل از سیم بندی، شماره Terminalهای سوکت و Pinout دستگاه Plug-In باید با نقشه رسمی تطبیق داده شوند.
پیچ ها باید با Torque توصیه شده بسته شوند. سفت کردن بیش از حد می تواند به Terminal آسیب بزند و بستن ضعیف نیز باعث افزایش مقاومت اتصال می شود.
برای کابل های افشان بهتر است از سرسیم مناسب استفاده شود و هیچ رشته مسی آزاد میان Terminalهای مجاور باقی نماند.
هنگام تعمیر تابلو، پیش از بیرون آوردن تایمر یا کنترلر بهتر است Power مدار قطع شود.
مشخصات فنی اصلی سری PS
| پارامتر |
PS-08(N) |
PS-11(N) |
PS-M8 |
| تعداد پین | 8 | 11 | 8 |
| Rated Voltage | 250VAC | 250VAC | 250VAC |
| Rated Current | 7A Resistive | 7A Resistive | 7A Resistive |
| روش نصب | DIN Rail / Panel | DIN Rail / Panel | بسته به کاربرد |
| Bolt | M3.5 | بسته به مدل رسمی | M3.5 |
| Ambient Temperature | −10…+55°C | مطابق مشخصات سری | −10…+55°C |
راهنمای انتخاب سوکت PS
اولین مرحله بررسی مدل دقیق تایمر یا کنترلر است. تعداد پایه ها باید مشخص شود.
برای تجهیز 8Pin معمولا PS-08(N) یا در برخی محصولات PS-M8 بررسی می شود. برای دستگاه 11Pin باید PS-11(N) انتخاب شود.
سپس روش نصب بررسی شود. اگر نصب روی DIN Rail یا Panel مد نظر باشد، PS Series انتخاب مناسبی است.
پس از آن Rating ولتاژ و جریان مدار، شماره Terminalها و فضای نصب داخل تابلو کنترل شوند.
در Replacement بهترین روش بررسی کد روی سوکت قدیمی و مدل دقیق تایمر است.
قیمت سوکت آتونیکس PS
قیمت سوکت PS به تعداد پین و مدل دقیق آن وابسته است.
PS-08(N)، PS-11(N) و PS-M8 محصولات یکسانی نیستند و هنگام استعلام بهتر است کد کامل اعلام شود.
در خرید تایمرهای Plug-In نیز بهتر است همزمان مشخص شود Socket همراه تجهیز نیست و آیا سوکت جدید مورد نیاز است یا سوکت قبلی قابل استفاده خواهد بود.
سوالات متداول سوکت آتونیکس PS
سوکت PS آتونیکس برای چه تجهیزاتی است؟
برای تجهیزات Plug-In آتونیکس مانند تایمرها، برخی کنترلرها، Indicatorها و تجهیزات دارای پایه سازگار استفاده می شود.
PS-08 چند پین است؟
PS-08(N) یک Controller Socket هشت پین است.
PS-11 چند پین است؟
PS-11(N) برای تجهیزات Plug-In یازده پین طراحی شده است.
جریان نامی سوکت PS چقدر است؟
مدل های اصلی دارای Rated Current برابر 7A برای بار مقاومتی هستند.
ولتاژ نامی سوکت چقدر است؟
Rated Voltage مدل های اصلی سری 250VAC است.
آیا PS روی ریل DIN نصب می شود؟
بله. سری PS برای نصب روی DIN Rail یا Panel طراحی شده است.
تفاوت PS و PG چیست؟
PS برای نصب DIN Rail یا Panel طراحی شده، در حالی که PG به عنوان Standard Controller Socket ارائه می شود.
سوکت مناسب AT8N چیست؟
PS-08(N) یکی از سوکت های رسمی 8Pin معرفی شده برای AT8N است.
سوکت مناسب AT11DN چیست؟
برای AT11DN باید سوکت 11Pin مانند PS-11(N) بررسی شود.
برای خرید سوکت PS چه اطلاعاتی لازم است؟
مدل دقیق تایمر یا کنترلر، تعداد پین، روش نصب، کد سوکت و Pinout تجهیز باید مشخص شوند.
راهنمای خرید و قیمت سوکت تایمر آتونیکس PS
برای خرید سوکت آتونیکس PS ابتدا مدل دقیق تایمر یا کنترلر و تعداد پایه های آن بررسی شود. برای محصولات 8Pin معمولا PS-08(N) و در برخی سری ها PS-M8 مطرح است؛ تجهیزات 11Pin به PS-11(N) نیاز دارند. سپس نوع نصب روی ریل DIN یا پنل، Rated Voltage برابر 250VAC، Rated Current برابر 7A و Pinout دستگاه کنترل شوند. مشابه بودن تعداد پین به تنهایی سازگاری کامل دو تجهیز را تضمین نمی کند و نقشه پایه های تایمر باید قبل از سیم بندی بررسی شود.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی سوکت های PS-08(N)، PS-11(N) و مدل های مرتبط، تطبیق سوکت با تایمرهای AT8N، AT8SDN، AT8PMN، AT11DN و سایر کنترلرهای Plug-In، بررسی Pinout، انتخاب نوع نصب، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید سوکت تایمر آتونیکس PS با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
