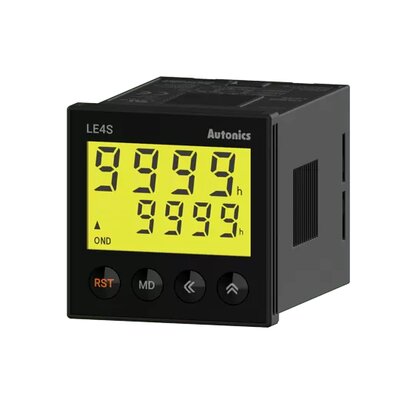

تایمر آتونیکس LE4S یا Autonics LE4S Digital Timer یک تایمر دیجیتال چندمنظوره با نمایشگر LCD و ابعاد استاندارد 48×48mm است. این سری برای مدارهایی طراحی شده که علاوه بر تنظیم دقیق زمان، به Modeهای مختلفی مانند ON Delay، OFF Delay، Interval، Flicker و ON-OFF Delay نیاز دارند. نسخه جدید LE4S با طراحی کم عمق تر، گستره زمانی بسیار وسیع، Backlight قابل کنترل، قابلیت Key Lock و ورودی های START، RESET و INHIBIT ارائه شده است. تغذیه یونیورسال 24–240VAC یا 24–240VDC نیز باعث می شود یک مدل در بسیاری از تابلوهای 24V، 110V و 220V قابل استفاده باشد. ترکیب تنظیم دیجیتال، نمایش مقدار زمان و ورودی کنترلی، LE4S را نسبت به تایمرهای آنالوگ ساده انعطاف پذیرتر می کند.
تایمر آتونیکس LE4S چیست؟
LE4S یک Digital Timer با نمایشگر LCD چهار رقمی و هفت Segment است. زمان تنظیم شده و وضعیت عملکرد روی نمایشگر قابل مشاهده هستند.
برخلاف تایمر آنالوگ، مقدار زمان توسط کلیدهای دیجیتال تنظیم می شود و کاربر می تواند Range، Mode و سایر پارامترها را دقیق تر انتخاب کند.
این تایمر برای کنترل Contactor، Relay، Solenoid، Alarm، موتور و مراحل زمانی ماشین آلات قابل استفاده است.
نمایشگر LCD با Backlight
یکی از تفاوت های مهم LE4S با تایمرهای آنالوگ، نمایش مستقیم مقدار زمان روی LCD است.
Backlight امکان مشاهده بهتر تنظیمات داخل تابلو و محیط کم نور را فراهم می کند و در نسخه فعلی قابلیت روشن یا خاموش کردن آن وجود دارد.
نمایش دیجیتال همچنین احتمال خطای خواندن Dial را کاهش می دهد و تنظیم مجدد تایمر را ساده تر می کند.
بازه زمانی گسترده LE4S
صفحه رسمی فعلی سری ارتقایافته LE4S محدوده زمانی کلی را از 0.01s تا 9999h اعلام می کند.
این گستره امکان استفاده از یک خانواده برای تاخیرهای بسیار کوتاه، سیکل های چند ثانیه ای، چند دقیقه ای و حتی زمان های طولانی چند ساعته را فراهم می کند.
سری فعلی 11 Time Range قابل تنظیم دارد و Range باید متناسب با دقت و زمان مورد نیاز انتخاب شود.
تنظیم تا 0.001s در رنج کوتاه
در نسخه به روزشده LE4S رنج 9.999s نیز اضافه شده و امکان تنظیم با واحد 0.001s فراهم شده است.
این قابلیت برای ماشین هایی مناسب است که تاخیرهای کوتاه باید با تفکیک زمانی بالاتر تنظیم شوند.
با این حال دقت واقعی کل سیستم به زمان Response تایمر، Relay و تجهیزات بعدی مدار نیز وابسته است.
13 حالت عملکرد زمانی
نسخه فعلی LE4S دارای 13 Output Operation Mode است و برای مدارهای زمانی مختلف انعطاف بالایی ایجاد می کند.
Modeهای خانواده شامل ساختارهایی از نوع ON Delay، OFF Delay، Interval، Flicker و ON-OFF Delay هستند.
برخی Modeها امکان تنظیم جداگانه زمان ON و OFF را نیز فراهم می کنند و برای سیکل های تناوبی کاربرد زیادی دارند.
ON Delay در LE4S
در ON Delay پس از شروع Timing، تایمر زمان تنظیم شده را شمارش می کند و سپس خروجی رله تغییر وضعیت می دهد.
این Mode برای تاخیر در روشن شدن Contactor، فن، پمپ، Valve یا مرحله بعدی ماشین قابل استفاده است.
START خارجی در LE4S اجازه می دهد Timing بدون قطع و وصل Power Supply نیز کنترل شود.
OFF Delay
OFF Delay برای مدارهایی استفاده می شود که خروجی باید پس از تغییر Signal برای مدتی حفظ شود.
برای نمونه می توان فن یا Relay را پس از پایان یک فرمان برای مدت مشخص فعال نگه داشت.
منطق دقیق Mode باید با Timing Chart رسمی و Wiring سیستم کنترل تطبیق داده شود.
Interval Mode
در Interval خروجی برای مدت زمان مشخص فعال می شود و پس از پایان Set Time به حالت اولیه باز می گردد.
این حالت برای ایجاد یک Pulse زمانی، کنترل شیر برقی یا فعال کردن موقت یک مرحله از ماشین مناسب است.
Flicker و Flicker I
Flicker برای تولید سیکل تکراری ON و OFF استفاده می شود.
در نسخه جدید خانواده، زمان و Range بخش های ON و OFF در Modeهای Flicker قابل تنظیم مستقل هستند.
این ساختار برای Alarm، سیستم های روانکاری دوره ای، چراغ هشدار و تجهیزات دارای سیکل متناوب کاربرد دارد.
ON-OFF Delay
در ON-OFF Delay می توان تاخیر روشن شدن و خاموش شدن را به صورت یک سیکل کنترلی مدیریت کرد.
نسخه جدید سری امکان تنظیم مستقل Set Value و Time Range برای بخش های این Mode را فراهم کرده است.
این قابلیت نسبت به تایمرهای ساده که فقط یک Set Time دارند انعطاف بیشتری در طراحی مدار ایجاد می کند.
خروجی One-Shot قابل تنظیم
در نسخه به روزشده LE4S زمان One-Shot Output از 0.01 تا 99.99s قابل تنظیم است.
در نسخه های قدیمی تر این زمان ثابت بود، اما طراحی جدید اجازه می دهد مدت Pulse خروجی بر اساس نیاز ماشین تعیین شود.
این ویژگی برای Trigger کردن PLC، Relay یا مرحله ای که فقط به یک فرمان موقت نیاز دارد مفید است.
Count Up و Count Down
LE4S امکان نمایش زمان به صورت Count Up یا Count Down را دارد.
در Count Up مقدار نمایش از صفر به سمت Set Time افزایش پیدا می کند و در Count Down زمان باقی مانده تا صفر کاهش می یابد.
انتخاب این حالت روی خوانایی فرایند برای اپراتور تاثیر دارد، اما Function اصلی Timing را تغییر نمی دهد.
ورودی START
LE4S دارای ورودی START از نوع No-Voltage NPN است.
با استفاده از START می توان Timing را توسط PLC، Sensor یا Contact خارجی آغاز کرد و برای هر سیکل نیاز به قطع Power نیست.
حداقل عرض Signal قابل انتخاب 1ms یا 20ms است و باید با نوع خروجی تجهیز فرمان دهنده تطبیق داده شود.
ورودی RESET
RESET برای توقف سیکل و برگرداندن تایمر به وضعیت اولیه استفاده می شود.
این ورودی در ماشین هایی که باید Timing با فرمان اپراتور یا PLC دوباره از ابتدا آغاز شود اهمیت زیادی دارد.
RESET نیز از ساختار ورودی No-Voltage NPN استفاده می کند.
ورودی INHIBIT
INHIBIT برای متوقف کردن موقت روند Timing بدون اجرای یک Reset کامل قابل استفاده است.
این Function در ماشین هایی مفید است که هنگام توقف اضطراری کوتاه یا عدم حضور محصول باید شمارش زمان موقتا متوقف شود.
منطق نهایی استفاده از INHIBIT باید مطابق Timing Chart همان Operation Mode پیاده سازی شود.
حداقل عرض سیگنال 1ms یا 20ms
برای ورودی های START، RESET و INHIBIT می توان Minimum Signal Width را روی 1ms یا 20ms تنظیم کرد.
انتخاب 20ms برای Contactهای مکانیکی می تواند در مقابل Bounce مفید باشد، در حالی که ورودی سریع تر برای Signal الکترونیکی مناسب است.
خروجی رله SPDT
مدل LE4S دارای یک خروجی Relay از نوع Time-Limit SPDT یا 1c است.
SPDT شامل Common، Normally Open و Normally Closed است و امکان استفاده از هر دو منطق NO و NC را فراهم می کند.
برای بارهای بزرگ یا کنتاکتورهای سنگین بهتر است ظرفیت Contact بررسی شود و در صورت نیاز Relay واسط استفاده شود.
تغذیه یونیورسال 24–240VAC/DC
Power Supply سری LE4S برابر 24–240VAC در 50/60Hz یا 24–240VDC است.
این محدوده گسترده یکی از مزیت های مهم LE4S است و نیاز به مدل های متعدد 24V، 110V و 220V را کاهش می دهد.
با این حال Wiring ورودی Signal مستقل از Voltage تغذیه است و باید مطابق مدار NPN بدون ولتاژ انجام شود.
اتصال 8Pin Plug
LE4S از Terminal نوع 8Pin Plug استفاده می کند.
این ساختار نصب روی Socket را ساده می کند و در تعمیرات می توان خود تایمر را بدون باز کردن تمام سیم های تابلو تعویض کرد.
در Replacement باید Pinout بررسی شود؛ دو تایمر 8Pin با ظاهر مشابه الزاما Wiring یکسانی ندارند.
طراحی کامپکت 48×48mm
نمای جلویی LE4S برابر 48×48mm است و برای Cut-Outهای استاندارد تابلو طراحی شده است.
Autonics در نسخه ارتقایافته عمق بخش پشت پنل را کاهش داده و طول کلی دستگاه را حدود 70mm اعلام می کند.
کاهش عمق برای تابلوهای کم عمق و ماشین هایی که فضای پشت Panel محدود دارند مزیت محسوب می شود.
Key Lock
LE4S دارای Setting Lock Function است تا تغییر ناخواسته پارامترها توسط اپراتور کاهش پیدا کند.
این قابلیت به ویژه در ماشین هایی مفید است که Set Time بخشی از تنظیمات حساس فرایند است.
زمان Reset سریع
Return Time در سری ارتقایافته LE4S برابر 100ms اعلام شده است.
این مشخصه در ماشین هایی با Cycle کوتاه اهمیت دارد، زیرا Timer باید قبل از شروع سیکل بعدی به حالت آماده بازگردد.
تفاوت LE4S و LE4SA
LE4S و LE4SA هر دو Digital Timer با LCD و بدنه 48×48mm هستند، اما ساختار خروجی و برخی Modeهای آن ها متفاوت است.
LE4S دارای یک خروجی Time-Limit SPDT و ورودی های START، RESET و INHIBIT است.
LE4SA می تواند دو خروجی Relay یا ترکیب Time-Limit و Instantaneous Output داشته باشد و Modeهایی مانند Star-Delta یا Dual نیز در صفحه مدل آن ثبت شده اند.
بنابراین این دو مدل نباید فقط بر اساس ظاهر مشابه جایگزین یکدیگر شوند.
مشخصات اصلی LE4S
| پارامتر |
مشخصات LE4S |
| نوع | Digital Timer با LCD |
| Display | 4-digit 7-segment LCD با Backlight |
| ابعاد جلو | 48×48mm |
| Time Range | 11 Range در سری ارتقایافته |
| محدوده کلی | 0.01s…9999h در سری فعلی |
| Operation Mode | 13 Mode در سری فعلی |
| Counting | Count Up / Count Down |
| Input | START / RESET / INHIBIT، No-Voltage NPN |
| Input Width | 1ms / 20ms قابل انتخاب |
| Control Output | Time-Limit SPDT Relay × 1 |
| Power Supply | 24–240VAC / 24–240VDC |
| Terminal | 8Pin Plug |
| One-Shot | 0.01…99.99s در نسخه ارتقایافته |
| Return Time | 100ms |
| دمای کاری | −10…+55°C |
کاربردهای تایمر آتونیکس LE4S
تاخیر در راه اندازی موتور
کنترل شیر برقی
ماشین بسته بندی
کنترل سیکل ON/OFF
Alarm و Flicker
سیستم روانکاری دوره ای
تابلو برق صنعتی
کنترل فرایند زمانی
راهنمای انتخاب تایمر LE4S
ابتدا مشخص شود مدار به چه Mode زمانی نیاز دارد؛ ON Delay، OFF Delay، Interval، Flicker یا ON-OFF Delay.
سپس بیشترین و کمترین زمان مورد نیاز بررسی و Range مناسب انتخاب شود.
اگر Timing با Signal خارجی شروع می شود، سازگاری خروجی PLC یا Sensor با No-Voltage NPN Input کنترل شود.
در مرحله بعد ظرفیت Relay Output و نوع بار بررسی شود و برای بارهای سنگین از Relay یا Contactor واسط استفاده شود.
در Replacement باید علاوه بر ابعاد و 8Pin بودن، Pinout، Operation Mode و Wiring ورودی ها نیز بررسی شوند.
قیمت تایمر آتونیکس LE4S
قیمت LE4S به وضعیت موجودی، نسخه تولید و تجهیزات جانبی مانند Socket بستگی دارد.
نسخه جدید این سری نسبت به طراحی قدیمی Functionهای بیشتری دارد؛ بنابراین در Replacement بهتر است تصویر پلاک و نسخه تایمر موجود نیز بررسی شود.
برای خرید جدید، Mode مورد نیاز، Range زمانی و نوع Wiring ورودی مهم تر از شباهت ظاهری به سایر تایمرهای 48×48mm هستند.
سوالات متداول تایمر آتونیکس LE4S
LE4S تایمر دیجیتال است یا آنالوگ؟
LE4S یک Digital Timer با نمایشگر LCD چهار رقمی و Backlight است.
محدوده زمانی LE4S چقدر است؟
صفحه فعلی سری ارتقایافته محدوده کلی 0.01s تا 9999h را اعلام می کند.
تغذیه LE4S چند ولت است؟
Power Supply یونیورسال 24–240VAC یا 24–240VDC است.
آیا LE4S ورودی START دارد؟
بله. START، RESET و INHIBIT از نوع No-Voltage NPN در مدل LE4S وجود دارند.
خروجی LE4S چیست؟
مدل LE4S یک خروجی Relay از نوع Time-Limit SPDT یا 1c دارد.
آیا تایمر Count Down دارد؟
بله. روش نمایش و شمارش زمان به صورت Count Up یا Count Down قابل استفاده است.
حداقل عرض ورودی چقدر است؟
برای START، RESET و INHIBIT می توان 1ms یا 20ms را انتخاب کرد.
تفاوت LE4S و LE4SA چیست؟
LE4S یک خروجی رله و ورودی های کنترلی دارد؛ LE4SA ساختار دو خروجی و Modeهای متفاوتی مانند Star-Delta یا Dual را نیز ارائه می کند.
آیا LE4S برای برق 220V مناسب است؟
بله. محدوده تغذیه 24–240VAC شبکه 220VAC را نیز پوشش می دهد.
برای خرید LE4S چه اطلاعاتی لازم است؟
Operation Mode، Range زمانی، نوع START، بار خروجی، Pinout و Socket موجود باید بررسی شوند.
راهنمای خرید و قیمت تایمر آتونیکس LE4S
برای خرید تایمر آتونیکس LE4S ابتدا باید Operation Mode مورد نیاز و محدوده زمان مشخص شود. نسخه فعلی سری امکانات متنوعی برای ON Delay، OFF Delay، Interval، Flicker و ON-OFF Delay دارد و محدوده زمانی بسیار گسترده ای را پوشش می دهد. ورودی های START، RESET و INHIBIT از نوع No-Voltage NPN هستند و خروجی اصلی یک Relay SPDT است. Power Supply یونیورسال 24–240VAC/DC، اتصال 8Pin، ابعاد 48×48mm و عمق کم نیز باید با تابلو موجود تطبیق داده شوند. در Replacement بررسی Pinout و نسخه قدیمی یا ارتقایافته محصول ضروری است.
