فیبر نوری آتونیکس FT یا Autonics FT Fiber Optic Unit برای انتقال نور میان آمپلی فایر فیبر نوری و نقطه تشخیص استفاده می شود. خانواده FT در گروه Through-beam قرار دارد؛ یعنی یک مسیر فرستنده و یک مسیر گیرنده در دو سمت Target نصب می شوند و عبور قطعه باعث قطع یا کاهش Beam می شود. این روش برای شمارش قطعات، تشخیص حضور محصول، اجسام کوچک و کاربردهایی که Detection پایدار اهمیت دارد مناسب است. مدل های مختلف FT از نظر Head، فاصله تشخیص، حداقل اندازه Target، شعاع خمش و تحمل دما با یکدیگر تفاوت دارند. برای مثال FT-420-10 یک مدل استاندارد با برد مرجع 500mm است، FT-420-13B Fiber انعطاف پذیرتری دارد و FT-420-10H و FT-420-15H1 برای دمای بالاتر طراحی شده اند. خود Fiber Unit فاقد مدار خروجی است و برای عملکرد به Amplifier مناسب مانند BF5 یا BF4 در کاربردهای مربوط نیاز دارد.
فیبر نوری FT آتونیکس چیست؟
FT یک Fiber Optic Unit است و نباید با Fiber Optic Amplifier اشتباه گرفته شود. این قطعه نور را از Amplifier دریافت می کند و به نقطه Detection می رساند.
بخش گیرنده Fiber نیز نور عبوری را به آمپلی فایر بازمی گرداند. Amplifier تغییر شدت نور را پردازش می کند و در نهایت خروجی NPN یا PNP ایجاد می شود.
بنابراین مشخصاتی مانند Teaching، Timer، Response Time و نوع خروجی متعلق به BF5 یا BF4 هستند و به خود FT نسبت داده نمی شوند.
روش تشخیص Through-beam در سری FT
در Through-beam، فرستنده و گیرنده روبه روی یکدیگر نصب می شوند. در شرایط عادی Beam به صورت مستقیم از Sender به Receiver می رسد.
زمانی که جسم وارد مسیر شود، نور قطع یا کاهش پیدا می کند. آمپلی فایر این تغییر را تشخیص داده و خروجی را تغییر می دهد.
این روش معمولا نسبت به Diffuse Reflective وابستگی کمتری به رنگ و بازتاب سطح Target دارد. به همین دلیل برای قطعات کوچک یا سطوح نامنظم گزینه قابل اعتمادی است.
مدل های مهم فیبر نوری FT آتونیکس
| مدل |
فاصله مرجع |
حداقل Target |
شعاع خمش |
دمای محیط |
| FT-420-10 |
500mm |
Ø1mm |
R25 |
−40…+70°C |
| FT-420-13B |
400mm |
Ø0.6mm |
R5 |
−40…+60°C |
| FT-420-10H |
760mm |
Ø0.1mm |
R25 |
−40…+105°C |
| FT-420-15H1 |
830mm |
Ø0.2mm |
R35 |
−40…+150°C |
اعداد فوق مشخصات مدل های تایید شده هستند و نباید به تمام FTها تعمیم داده شوند. فاصله مرجع نیز بر اساس Amplifier و منبع نور مشخص شده توسط Autonics تعریف می شود.

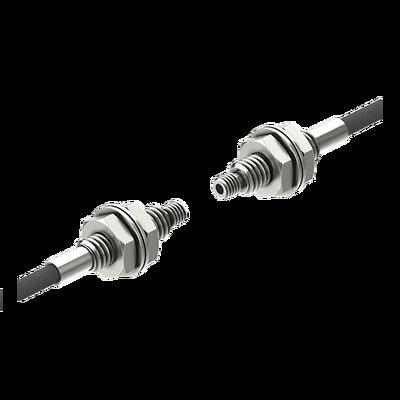

FT-420-10؛ مدل استاندارد سری FT
FT-420-10 یک Fiber استاندارد Bolt Type با روش Detection از نوع Through-beam است. فاصله مرجع رسمی آن 500mm و حداقل Target برابر Ø1mm اعلام شده است.
کابل استاندارد این مدل 2m طول دارد و Free Cut است. شعاع خمش مجاز آن R25 و محدوده دمای محیط −40…+70°C است.
صفحه رسمی Autonics فاصله 500mm را بر اساس Red LED سری BF4 تعریف می کند. در صورت استفاده از Amplifier یا رنگ نور دیگر، Range می تواند متفاوت باشد.
ساختار Bolt Type در FT-420
Autonics مدل های اصلی FT-420 را به عنوان Standard Type یا Bolt Type معرفی می کند. این ساختار برای نصب ثابت روی Bracket یا بدنه ماشین مناسب است.
در FT-420-10 بخش Head رزوه ای و کامپکت است و امکان تنظیم مکانیکی موقعیت Fiber را فراهم می کند.
در ماشین هایی که Head باید در سوراخ کوچک یا Bracket باریک نصب شود، Bolt Type نسبت به Head بزرگ تر فضای کمتری اشغال می کند.
FT-420-13B؛ Fiber با شعاع خمش R5
FT-420-13B نسبت به FT-420-10 انعطاف مکانیکی بیشتری دارد. شعاع خمش مجاز این مدل R5 است که امکان عبور کابل از مسیرهای محدودتر را فراهم می کند.
فاصله مرجع آن 400mm و Minimum Target برابر Ø0.6mm است. کابل 2m و قابلیت Free Cut نیز در این مدل وجود دارند.
دمای کاری FT-420-13B برابر −40…+60°C است. Autonics فاصله این مدل را بر اساس BF5 Series اعلام کرده است.
جایگزین FT-420-13 چیست؟
Autonics به طور مشخص اعلام کرده است که مدل قدیمی FT-420-13 متوقف شده و FT-420-13B جایگزین آن است.
این یکی از مواردی است که سازنده Replacement را مستقیما مشخص کرده است. با این حال هنگام تعویض بهتر است شرایط نصب و شعاع خمش نیز بررسی شوند.
جایگزینی رسمی:
مدل FT-420-13 توسط Autonics متوقف شده و FT-420-13B به عنوان مدل جایگزین معرفی شده است.
FT-420-10H؛ فیبر نوری مقاوم به حرارت
FT-420-10H برای شرایطی طراحی شده که Head یا Fiber نزدیک محیط گرم قرار دارد. محدوده دمای رسمی آن −40…+105°C است.
فاصله تشخیص مرجع 760mm و حداقل Target برابر Ø0.1mm اعلام شده است. شعاع خمش R25 و کابل 2m Free Cut دارد.
این مدل برای کاربردهایی مانند تجهیزات حرارتی و ماشین هایی که دمای نقطه Detection از شرایط مدل استاندارد بالاتر است قابل بررسی است.
FT-420-15H1؛ تحمل دما تا +150°C
FT-420-15H1 یکی از مدل های High Temperature تایید شده سری FT است. محدوده دمای محیط این مدل از −40 تا +150°C است.
فاصله تشخیص مرجع آن 830mm و Minimum Target برابر Ø0.2mm است. کابل 2m، Free Cut و شعاع خمش R35 دارد.
تحمل دمای Fiber به معنی امکان نصب Amplifier در همان دما نیست. بخش الکترونیکی باید طبق محدوده دمای مخصوص آمپلی فایر نصب شود.
حداقل جسم قابل تشخیص در FT
Minimum Target بین مدل های FT متفاوت است. FT-420-10 مقدار Ø1mm و FT-420-13B مقدار Ø0.6mm دارد.
در مدل های حرارتی، FT-420-10H به Ø0.1mm و FT-420-15H1 به Ø0.2mm می رسد. این مقادیر در شرایط اندازه گیری تعریف شده توسط سازنده ثبت شده اند.
Minimum Target را نباید با Rated Sensing Distance ترکیب کرد. کوچک ترین Target ممکن است در فاصله ای متفاوت از حداکثر Range قابل تشخیص باشد.
تاثیر آمپلی فایر بر فاصله تشخیص
Fiber به تنهایی فاصله Detection نهایی را تعیین نمی کند. مقدار نور فرستنده، حساسیت Receiver و Response Mode آمپلی فایر تاثیر مستقیم دارند.
برای مثال Autonics فاصله FT-420-10 را روی صفحه رسمی با Red LED سری BF4 تعریف کرده است. در مدل Green همان خانواده مقدار Range کاهش پیدا می کند.
بنابراین هنگام تعویض BF4 با BF5 یا Amplifier نسل جدید نباید فرض شود که Distance قبلی بدون تغییر باقی می ماند.
FT و آمپلی فایر BF5
بسیاری از Fiber Unitهای آتونیکس همراه BF5 استفاده شده اند. صفحات رسمی FT-420-13B و مدل های مرتبط نیز BF5 را در بخش Used Together With نمایش می دهند.
BF5 دارای Modeهای سرعت مختلف و منبع نور قرمز، سبز یا آبی است. بنابراین Distance هر Fiber با تنظیم BF5 می تواند متفاوت باشد.
BF5 اکنون در مسیر توقف تولید قرار دارد. برای تعمیر ماشین موجود همچنان باید Part Number دقیق Amplifier و Fiber بررسی شود.
FT و آمپلی فایر BF4
BF4 یکی از Amplifierهای مرجع بسیاری از Fiber Unitهای FT است. فاصله رسمی چند مدل FT بر مبنای Red LED همین سری اعلام شده است.
در FT-420-10، FT-420-10H و FT-420-15H1، مقدار Sensing Distance ثبت شده روی صفحات رسمی بر اساس BF4 Red LED است.
Autonics همچنین توضیح می دهد که در صورت Green LED، مقدار Distance می تواند درصدی از مقدار نور قرمز باشد. پس نوع Light Source اهمیت زیادی دارد.
مدل های Glass Type
در بعضی Fiber Unitهای این خانواده از Glass Fiber استفاده شده است. Autonics برای Glass Type مشخصا سازگاری با BF5 و BF4 را ذکر می کند.
بنابراین در مدل Glass نباید Amplifier دیگری بدون بررسی سازگاری استفاده شود. جنس Fiber می تواند روی انتقال نور، شعاع خمش و مقاومت حرارتی اثر داشته باشد.
Free Cut در فیبر نوری FT
مدل های تایید شده FT-420 در این صفحه قابلیت Free Cut دارند. کابل می تواند برای هماهنگی با طول مسیر ماشین کوتاه شود.
Autonics توصیه می کند برای برش از ابزار FC-3 استفاده شود. کیفیت سطح Cut تاثیر مستقیمی روی مقدار نور عبوری دارد.
سازنده هشدار می دهد که بسته به وضعیت سطح برش، فاصله تشخیص می تواند حداکثر حدود 20% نسبت به حالت عادی کاهش پیدا کند.
نکته Free Cut:
بعد از کوتاه کردن Fiber، Threshold و Sensing Margin را دوباره روی ماشین بررسی کنید؛ Distance ثبت شده قبل از Cut تضمین نمی شود.
اهمیت شعاع خمش کابل
Bend Radius بین مدل های FT متفاوت است. FT-420-10 دارای R25، مدل 13B دارای R5 و مدل 15H1 دارای R35 است.
خم کردن کابل کمتر از Radius مجاز می تواند Attenuation نور را افزایش دهد یا به Fiber آسیب بزند.
اگر مسیر کابل دارای پیچ های زیاد یا فضای بسیار محدود است، مدل Flexible یا Bending-resistant مناسب تر از Fiber استاندارد انتخاب شود.
تفاوت FT و FTP آتونیکس
هر دو خانواده برای Through-beam استفاده می شوند، اما ساختار Head متفاوت است. FTP-320-10 دارای Head پلاستیکی قالب گیری شده است.
مدل هایی مانند FT-420-10 ساختار Standard Bolt Type دارند. بنابراین انتخاب FT یا FTP بیشتر به نحوه نصب مکانیکی و فضای ماشین وابسته است.
برای Replacement بهتر است کد کامل حفظ شود، زیرا فاصله، Radius و شکل Mounting می توانند متفاوت باشند.
تفاوت FT و FTC
FT مدل های Bolt Type را پوشش می دهد، در حالی که FTC در مدل هایی مانند FTC-320-10 یا FTC-1520-06B ساختار Cylindrical دارد.
هر دو می توانند Through-beam باشند، اما ابعاد Head، Distance، حداقل Target و روش Mounting تفاوت دارند.
در ماشین موجود، تبدیل FT به FTC بدون تغییر Bracket یا محل نصب همیشه ممکن نیست.
تفاوت FT و FD
FT در گروه Through-beam قرار دارد، اما FD در محصولات مرتبط برای Diffuse Reflective استفاده می شود.
FT به دسترسی دو سمت Target نیاز دارد، اما Reflective می تواند از یک سمت نصب شود. در مقابل Through-beam معمولا Detection پایدارتر و Range بیشتری ارائه می کند.
سری FT برای محیط دمای بالا
Autonics در خانواده Fiber Optic Unit مدل های Heat-resistant متعددی ارائه می کند. در خود سری FT نیز مدل های تایید شده برای +105°C و +150°C وجود دارند.
اگر دما از محدوده FT-420-15H1 بیشتر باشد، باید Fiberهای تخصصی Heat-resistant سایر زیرخانواده ها بررسی شوند. کاتالوگ کلی آتونیکس Fiberهایی برای محیط های بسیار گرم تر نیز دارد.
دمای مجاز همیشه باید از صفحه همان Part Number برداشته شود و عدد حداکثری کل Fiber Optic Units نباید به FT تعمیم داده شود.
کاربردهای فیبر نوری آتونیکس FT
شمارش قطعات کوچک
تشخیص عبور محصول
ماشین بسته بندی
خطوط مونتاژ
تشخیص قطعات سریع
محیط دمای بالا
ماشین آلات الکترونیکی
کنترل حضور قطعه
راهنمای انتخاب فیبر نوری FT آتونیکس
ابتدا بررسی شود که Through-beam برای ماشین قابل استفاده است. باید Sender و Receiver در دو سمت مسیر Target نصب شوند.
مرحله دوم فاصله واقعی میان Headها است. FT-420-10 برای کاربرد عمومی و مدل های H برای Range و شرایط دمایی متفاوت قابل بررسی هستند.
حداقل اندازه قطعه نیز اهمیت دارد. برای Target کوچک تر باید مدلی با Minimum Target مناسب انتخاب شود.
مسیر کابل مرحله بعدی است. اگر خم شدید وجود دارد، R5 نسبت به R25 یا R35 آزادی نصب بیشتری فراهم می کند.
در محیط گرم، دمای واقعی نقطه نصب Fiber اندازه گیری شود. انتخاب مدل H فقط بر اساس عبارت High Temperature کافی نیست.
در انتها Amplifier بررسی شود. BF5، BF4 یا سیستم جدیدتر باید از نظر سازگاری و Sensing Distance با Fiber مورد نظر تایید شوند.
| پارامتر انتخاب |
موارد قابل بررسی |
| روش Detection | Through-beam |
| Head | Standard / Bolt Type بسته به مدل |
| Distance | وابسته به Part Number و Amplifier |
| Minimum Target | از Ø1mm تا مقادیر کوچک تر در مدل های خاص |
| Bend Radius | R5 / R25 / R35 بسته به مدل |
| دمای محیط | تا +150°C در مدل FT تایید شده مربوط |
نصب فیبر نوری FT
Head فرستنده و گیرنده باید روبه روی یکدیگر و با Alignment مناسب نصب شوند. انحراف مکانیکی می تواند Incident Light را کاهش دهد.
بهتر است Headها روی Bracket محکم نصب شوند تا لرزش ماشین باعث تغییر مسیر Beam نشود.
کابل Fiber نباید تحت کشش، له شدگی یا خمش کمتر از Radius مجاز قرار بگیرد. این موارد می توانند باعث افت نور یا شکست Fiber شوند.
پس از نصب، Teaching یا Sensitivity Amplifier با Target واقعی انجام شود و Margin مناسب میان حالت وجود و عدم وجود قطعه بررسی شود.
قیمت فیبر نوری آتونیکس FT
قیمت فیبر نوری FT به مدل دقیق، نوع Fiber، مقاومت حرارتی، شعاع خمش و وضعیت تامین وابسته است.
FT-420-10 استاندارد با FT-420-15H1 دمای بالا مشخصات یکسانی ندارد و قیمت آن ها نیز الزاما مشابه نیست.
Amplifier نیز معمولا تجهیز جداگانه است. بنابراین هنگام استعلام قیمت سیستم کامل باید هزینه Fiber Unit و Amplifier به صورت مجزا بررسی شوند.
برای Replacement بهتر است کد FT و کد Amplifier هر دو اعلام شوند تا امکان تامین همان ترکیب یا انتخاب جایگزین صحیح بررسی شود.
سوالات متداول فیبر نوری آتونیکس FT
سری FT آتونیکس چه نوع سنسوری است؟
FT یک Fiber Optic Unit از نوع Through-beam است و برای عملکرد به آمپلی فایر فیبر نوری نیاز دارد.
فاصله FT-420-10 چقدر است؟
فاصله مرجع رسمی آن 500mm است که بر اساس Red LED سری BF4 تعریف شده است.
حداقل Target مدل FT-420-10 چقدر است؟
Minimum Target رسمی این مدل برابر Ø1mm است.
FT-420-13B چه مزیتی دارد؟
این مدل شعاع خمش R5 و Minimum Target برابر Ø0.6mm دارد و برای مسیرهای نصب محدودتر مناسب است.
جایگزین FT-420-13 چیست؟
Autonics به صورت رسمی FT-420-13B را جایگزین مدل متوقف شده FT-420-13 معرفی کرده است.
آیا FT برای دمای بالا وجود دارد؟
بله. FT-420-10H تا +105°C و FT-420-15H1 تا +150°C کار می کنند.
آیا کابل سری FT قابل کوتاه شدن است؟
مدل های ذکر شده Free Cut هستند. Autonics استفاده از Cutter مدل FC-3 را توصیه می کند.
آیا FT خروجی NPN و PNP دارد؟
خیر. FT فقط Fiber Optic Unit است و NPN یا PNP بودن توسط Amplifier مشخص می شود.
آیا FT با BF5 کار می کند؟
مدل های مختلف FT در مستندات Autonics همراه BF5 دیده می شوند، اما Distance و سازگاری باید برای Part Number دقیق بررسی شوند.
قیمت FT آتونیکس به چه عواملی بستگی دارد؟
مدل، برد، Minimum Target، جنس Fiber، شعاع خمش، تحمل دما و وضعیت موجودی روی قیمت تاثیر دارند.
راهنمای خرید و قیمت فیبر نوری آتونیکس FT
برای خرید فیبر نوری آتونیکس FT ابتدا باید مدل Amplifier، فاصله واقعی Sender و Receiver، اندازه Target، شعاع خمش مسیر کابل و دمای محیط مشخص شوند. FT-420-10 برای کاربرد عمومی، FT-420-13B برای مسیرهای منعطف تر و مدل های H برای محیط گرم قابل بررسی هستند. اگر دستگاه قدیمی از BF5 یا BF4 استفاده می کند، همان ترکیب باید قبل از سفارش بررسی شود؛ زیرا تغییر Amplifier می تواند Sensing Distance را تغییر دهد.
