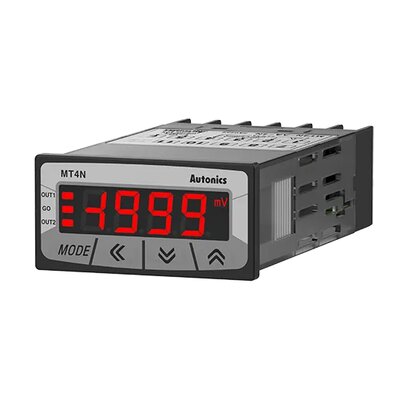

پنل متر آتونیکس MT4N چیست؟
MT4N یک Digital Panel Meter برای دریافت مستقیم سیگنال های ولتاژ و جریان و نمایش مقدار اندازه گیری شده روی پنل است.
برخلاف یک نمایشگر ساده، بعضی مدل های MT4N می توانند مقدار اندازه گیری شده را با Set Value مقایسه کنند و خروجی رله یا Transistor ایجاد کنند.
در کدهای دیگر، مقدار PV می تواند به صورت 4–20mA به PLC، Recorder یا سیستم کنترل منتقل شود یا از طریق RS485 در شبکه مانیتورینگ خوانده شود.
نوع این امکانات به Part Number وابسته است و نباید همه خروجی ها را برای تمام مدل های MT4N یکسان فرض کرد.
ابعاد کامپکت 48×24mm
یکی از مزیت های مهم MT4N اندازه کوچک آن است. Front Size این خانواده DIN W48×H24mm است.
این فرم باریک برای تابلوهای دارای تعداد زیاد نمایشگر یا ماشین هایی که فضای پنل محدود دارند مناسب است.
در مقایسه با پنل مترهای 48×48 یا 72×72mm، MT4N ارتفاع بسیار کمتری روی پنل اشغال می کند و امکان چینش چند Meter کنار یکدیگر را ساده تر می سازد.
نمایشگر چهاررقمی LCD
مدل های فعلی MT4N از 4-digit 7-segment LCD با ارتفاع Character برابر 9mm استفاده می کنند.
محدوده نمایش عمومی سری از −1999 تا 9999 است و با استفاده از Scaling می توان مقدار ورودی را در محدوده مناسب کاربرد نمایش داد.
این قابلیت برای نمایش مقدار مهندسی اهمیت دارد؛ برای مثال یک ورودی ولتاژ یا جریان می تواند متناسب با طراحی سیستم به محدوده دلخواه Scale شود.
انواع ورودی سری MT4N
| گروه مدل |
نوع اندازه گیری |
| MT4N-DV |
ولتاژ DC |
| MT4N-DA |
جریان DC |
| MT4N-AV |
ولتاژ AC و فرکانس بسته به تنظیم |
| MT4N-AA |
جریان AC و فرکانس بسته به تنظیم |
برای انتخاب صحیح باید نوع پارامتر اندازه گیری در همان مرحله اول مشخص شود؛ زیرا مدل DC Voltage از نظر مدار ورودی با AC Current متفاوت است.
اندازه گیری ولتاژ DC با MT4N-DV
گروه MT4N-DV برای اندازه گیری Direct Voltage طراحی شده است.
در مدل رسمی MT4N-DV-EN ورودی های قابل انتخاب شامل 0–50V، 0–10V، 0–5V، 0–1V، 0–250mV و 0–50mV هستند.
حداکثر ورودی مجاز در سطح خانواده برای DC Voltage برابر 50VDC اعلام شده است.
اگر ولتاژ بالاتری باید اندازه گیری شود، استفاده از Divider، Transducer یا روش اندازه گیری متناسب با دستورالعمل سازنده لازم خواهد بود و ورودی مستقیم بیش از Rating مجاز نیست.
اندازه گیری جریان DC با MT4N-DA
مدل های MT4N-DA برای اندازه گیری جریان DC استفاده می شوند.
در سطح سری، حداکثر ورودی مستقیم DC Current برابر 500mA ذکر شده است.
برای جریان های بالاتر باید از Shunt مناسب استفاده شود. خود Autonics نیز برای اندازه گیری جریان بیش از 5A استفاده از Shunt و ساختار مناسب ورودی را توصیه می کند.
اگر سیگنال فرایندی 4–20mA دارید، باید کد دارای Input Range سازگار با این سیگنال انتخاب شود و سپس Display Scale متناسب با واحد مهندسی تنظیم شود.
اندازه گیری ولتاژ AC با MT4N-AV
مدل MT4N-AV برای اندازه گیری AC Voltage طراحی شده است.
حداکثر Allowed Input در سطح سری 250VAC اعلام شده است و Range دقیق اندازه گیری بر اساس کد محصول انتخاب می شود.
مدل های AC قابلیت اندازه گیری فرکانس را نیز دارند و می توانند برای مانیتورینگ Frequency شبکه یا سیگنال AC مورد استفاده قرار گیرند.
اندازه گیری جریان AC با MT4N-AA
گروه MT4N-AA برای AC Current و Frequency طراحی شده است.
برای نمونه MT4N-AA-4N دارای Rangeهای 0–5A، 0–2.5A، 0–500mA، 0–250mA، 0–100mA و 0–50mA است.
حداکثر جریان ورودی مستقیم AC در سطح خانواده 5A است و برای جریان های بیشتر باید از Current Transformer یا مدار واسط مناسب استفاده شود.
در مدل های AC امکان انتخاب روش اندازه گیری AVG یا RMS وجود دارد. انتخاب صحیح به شکل موج و نوع کاربرد وابسته است.
اندازه گیری فرکانس AC
یکی از قابلیت های مهم MT4N در مدل های AC، Frequency Measurement است.
محدوده اعلام شده در صفحه رسمی سری از 0.1 تا 9999Hz است.
این قابلیت می تواند برای مانیتورینگ Frequency سیگنال AC یا برخی خروجی های فرایندی استفاده شود.
یک نکته مهم این است که هنگام انتخاب Frequency Display، در مدل های دارای خروجی نیز Main Output، Sub Output و RS485 Communication Output ارائه نمی شوند. بنابراین اگر همزمان Frequency Display و خروجی کنترلی نیاز دارید باید محدودیت مدل دقیق بررسی شود.
دقت نمایش MT4N
Display Accuracy به نوع ورودی وابسته است و نمی توان یک عدد واحد به همه مدل ها نسبت داد.
برای نمونه در MT4N-DV-EN و دمای 23±5°C، دقت DC برابر ±0.1% F.S. rdg ±2digit اعلام شده است.
در مدل MT4N-AA-4N، دقت AC در همان محدوده دمایی برابر ±0.3% F.S. rdg ±3digit و دقت Frequency برابر ±0.1% F.S. rdg ±2digit است.
در محدوده کامل دمای کاری، تلرانس بیشتر می شود؛ بنابراین برای کاربرد دقیق باید مشخصات همان Input Type و شرایط دمایی مبنا قرار گیرد.
Sampling Cycle و سرعت به روزرسانی
Sampling Cycle در مدل های مختلف یکسان نیست.
در MT4N-DV-EN مقدار 50ms ثبت شده است، در حالی که مدل AC Current مانند MT4N-AA-4N دارای Sampling Cycle برابر 16.6ms است.
این تفاوت نشان می دهد هنگام انتخاب برای فرایندهای Dynamic باید مدل دقیق بررسی شود و فقط نام MT4N برای تعیین سرعت کافی نیست.
خروجی های متنوع MT4N
یکی از مهم ترین مزیت های MT4N تنوع خروجی است. بسته به Part Number، مدل بدون خروجی، خروجی Relay، NPN Open Collector، PNP Open Collector، PV Transmission 4–20mA یا RS485 قابل انتخاب است.
وجود این گزینه ها باعث می شود همان خانواده هم برای Display ساده و هم برای Alarm، انتقال مقدار یا مانیتورینگ شبکه قابل استفاده باشد.
| نوع خروجی |
کاربرد |
| بدون خروجی | نمایش مقدار اندازه گیری شده |
| Relay | Alarm یا مقایسه مقدار با Set Point |
| NPN / PNP Open Collector | اتصال به PLC و ورودی دیجیتال |
| DC 4–20mA | انتقال PV به PLC، Recorder یا Controller |
| RS485 | مانیتورینگ و ارتباط Modbus RTU |
نمونه مدل دارای رله و 4–20mA
مدل MT4N-AA-E3 نمونه خوبی از تنوع خروجی این سری است.
این مدل برای AC Current و Frequency طراحی شده، تغذیه 12–24VAC/DC دارد و Main Output آن Relay OUT1 است.
Sub Output نیز PV Transmission از نوع DC 4–20mA است.
بنابراین می توان یک Threshold را برای Relay تعریف کرد و همزمان مقدار اندازه گیری شده را به شکل 4–20mA به تجهیز دیگر منتقل کرد؛ مشروط بر اینکه دستگاه در Frequency Display Mode قرار نداشته باشد.
RS485 Modbus RTU
مدل های ارتباطی MT4N از RS485 و Modbus RTU پشتیبانی می کنند.
این قابلیت برای انتقال مقادیر اندازه گیری و تنظیم Parameterها به PLC، SCADA یا رایانه کاربرد دارد.
Autonics همچنین امکان استفاده از نرم افزار DAQMaster را برای Configuration و Status Monitoring مدل های ارتباطی ارائه می کند.
برای اتصال رایانه می توان از Communication Converterهای سازگار استفاده کرد و شبکه باید مطابق اصول RS485، کابل مناسب و Termination صحیح اجرا شود.
خروجی انتقال 4–20mA
PV Transmission Output مقدار اندازه گیری شده را به یک سیگنال استاندارد DC 4–20mA تبدیل می کند.
MT4N قابلیت تنظیم Scale برای Transmission Output را دارد و می توان محدوده مورد نظر PV را به Range خروجی مربوط کرد.
این قابلیت برای انتقال مقدار به Analog Input PLC، Recorder یا سیستم مانیتورینگ بدون نیاز به ارتباط دیجیتال مفید است.
High/Low Limit Display Scale
MT4N امکان تنظیم حد پایین و بالای Display Scale را دارد.
به این ترتیب مقدار ورودی می تواند به بازه نمایش مناسب برای فرایند تبدیل شود.
برای مثال اگر یک Transducer سیگنال متناسب با Pressure، Level یا یک کمیت دیگر تولید کند، می توان Scale نمایش را متناسب با واحد مهندسی تنظیم کرد؛ به شرط آنکه نوع ورودی الکتریکی با MT4N سازگار باشد.
Zero Point Adjustment
Zero-point Adjustment برای جبران Offset کوچک در ورودی یا سیستم اندازه گیری استفاده می شود.
این Function می تواند در زمان Commissioning یا Calibration سیستم کمک کند مقدار صفر Display با شرایط واقعی فرایند تطبیق داده شود.
Zero Adjustment جای Calibration استاندارد تجهیز اندازه گیری را نمی گیرد و نباید برای جبران خطای شدید سنسور یا Transducer استفاده شود.
Peak Monitoring
MT4N قابلیت Peak Display Value Monitoring دارد و می تواند مقادیر Peak ثبت شده را برای بررسی Process در اختیار اپراتور قرار دهد.
این ویژگی برای مشاهده بیشترین یا کمترین مقدار Voltage یا Current طی یک سیکل یا دوره کاری مفید است.
Peak Display Value Correction نیز در فهرست Functionهای سری قرار دارد.
Hold Function
در مدل های مربوط، External Hold Function وجود دارد.
با فعال شدن Hold، مقدار Display مطابق Function تعریف شده ثابت می شود تا اپراتور بتواند مقدار مربوط به یک لحظه یا سیکل خاص را مشاهده کند.
برای نمونه MT4N-AA-E3 دارای External Hold است.
تغذیه MT4N
سری MT4N با دو گروه تغذیه اصلی ارائه می شود.
مدل های Low Voltage با 12–24VDC یا 12–24VAC کار می کنند و گروه دیگر برای 100–240VAC طراحی شده است.
برای مثال MT4N-DV-EN دارای تغذیه 12–24VAC/DC است، در حالی که MT4N-AA-4N با 100–240VAC کار می کند.
بنابراین هنگام Replacement فقط Input Range را بررسی نکنید؛ Power Supply نیز باید دقیقا با مدار تابلو تطبیق داده شود.
درجه حفاظت IP54
مدل های رسمی بررسی شده MT4N دارای Protection Structure برابر IP54 در Front Part مطابق IEC هستند.
این درجه حفاظت مربوط به قسمت جلوی محصول در شرایط نصب صحیح است و بخش Terminalهای پشت پنل نباید IP54 فرض شود.
برای محیط های دارای پاشش شدید آب، گردوغبار سنگین یا شرایط Outdoor باید حفاظت Enclosure تابلو به طور جداگانه طراحی شود.
دمای کاری و شرایط محیطی
دمای کاری مدل های فعلی بررسی شده −10…+50°C است.
دمای نگهداری −20…+60°C و رطوبت مجاز 35…85%RH اعلام شده است.
شرایط باید بدون یخ زدگی و میعان باشد.
در دمای زیر 0°C پاسخ بصری LCD می تواند کندتر شود، اما Autonics برای مدل بررسی شده اعلام می کند عملکرد Control Output به شکل عادی ادامه دارد.
تفاوت MT4N با پنل متر ساده
یک Voltmeter یا Ammeter ساده معمولا فقط مقدار را اندازه گیری و نمایش می دهد.
MT4N بسته به کد محصول می تواند علاوه بر Display، Alarm Output، Transmission Output یا Communication ارائه کند.
Scaling، Peak Monitoring، Hold، Zero Adjustment و Frequency Measurement نیز دامنه کاربرد MT4N را از یک Meter پایه گسترده تر می کنند.
تفاوت MT4N و MT4W / MT4Y
خانواده MT4W/MT4Y نیز Digital Panel Meter با Input/Output متنوع است، اما از نظر ابعاد Front Panel و ساختار مکانیکی با MT4N تفاوت دارد.
MT4N با W48×H24mm برای نصب بسیار کامپکت طراحی شده است.
اگر فضای پنل محدود است MT4N مزیت مهمی دارد؛ اگر ابعاد Display بزرگ تر یا نوع خروجی خاص نیاز دارید، سایر خانواده های MT باید جداگانه مقایسه شوند.
کاربردهای پنل متر آتونیکس MT4N
نمایش ولتاژ DC
نمایش جریان DC
نمایش ولتاژ AC
نمایش جریان AC
اندازه گیری فرکانس
Alarm High/Low
انتقال 4–20mA
مانیتورینگ RS485
Autonics همچنین استفاده از MT4N برای اندازه گیری و نمایش Voltage و Current در تجهیزات بازرسی LCD را به عنوان یکی از Applicationهای رسمی معرفی می کند.
راهنمای انتخاب پنل متر MT4N
اولین مرحله انتخاب نوع Measurement است. برای ولتاژ DC مدل DV، جریان DC مدل DA، ولتاژ AC مدل AV و جریان AC مدل AA بررسی شود.
سپس Input Range واقعی مشخص شود. برای مثال اندازه گیری مستقیم 5A AC با مدل AA امکان پذیر است، اما Current بالاتر معمولا نیازمند CT مناسب است.
در مرحله بعد نوع تغذیه انتخاب شود؛ 12–24VAC/DC یا 100–240VAC بسته به Part Number.
اگر فقط Display نیاز دارید مدل بدون خروجی کافی است. برای Alarm خروجی Relay یا Transistor و برای انتقال مقدار، 4–20mA یا RS485 قابل بررسی هستند.
اگر RS485 انتخاب می شود، Protocol، Baud Rate و شبکه Modbus باید با PLC یا SCADA تطبیق داده شوند.
برای AC نیز مشخص کنید AVG یا RMS Measurement مورد نیاز است و آیا Frequency Display استفاده خواهد شد.
| نیاز پروژه |
گروه قابل بررسی |
| اندازه گیری ولتاژ DC | MT4N-DV |
| اندازه گیری جریان DC | MT4N-DA |
| اندازه گیری ولتاژ AC / Frequency | MT4N-AV |
| اندازه گیری جریان AC / Frequency | MT4N-AA |
| Alarm یا کنترل حد | مدل دارای Relay یا NPN/PNP Output |
| انتقال مقدار به PLC | مدل دارای 4–20mA یا RS485 |
نصب و سیم بندی MT4N
سیم ورودی Measurement باید از کابل های Power، Contactor، Motor و خروجی اینورتر فاصله داشته باشد تا Inductive Noise روی مقدار اندازه گیری اثر نگذارد.
برای سیگنال های سطح پایین مانند mV یا 4–20mA استفاده از Shielded Cable و Grounding صحیح اهمیت بیشتری دارد.
Range ورودی باید قبل از Energize کردن مدار کنترل شود. اتصال 220VAC به Input Range مخصوص چند ولت DC می تواند دستگاه را آسیب بزند.
در مدل RS485 بهتر است کابل Twisted Pair استفاده شود و Communication Line از کابل قدرت جدا باشد.
برای Current بالاتر از محدوده ورودی مستقیم نیز CT یا Shunt باید بر اساس نوع AC/DC و مشخصات Meter انتخاب شود.
قیمت پنل متر آتونیکس MT4N
قیمت MT4N بر اساس نوع ورودی، نوع تغذیه و Output Option متفاوت است.
مدل نمایشگر ساده با یک MT4N دارای Relay و 4–20mA یا مدل RS485 از نظر سخت افزار و قیمت یکسان نیست.
همچنین AC Current، DC Voltage و سایر Input Typeها Part Number متفاوت دارند و باید کد کامل در استعلام ثبت شود.
برای جایگزینی یک پنل متر موجود بهتر است عکس Label، نوع ورودی، Range، تغذیه و Output مورد استفاده ارسال شود تا مدل جدید دقیقا تطبیق داده شود.
سوالات متداول پنل متر آتونیکس MT4N
MT4N چه پارامترهایی را اندازه گیری می کند؟
بسته به مدل، ولتاژ DC، جریان DC، ولتاژ AC یا جریان AC را اندازه گیری می کند و در مدل های AC امکان Frequency Measurement نیز وجود دارد.
نمایشگر MT4N چند رقمی است؟
مدل های فعلی دارای LCD چهاررقمی با محدوده نمایش −1999 تا 9999 هستند.
ابعاد MT4N چقدر است؟
Front Size سری DIN W48×H24mm است.
آیا MT4N خروجی 4–20mA دارد؟
بله، در مدل های مربوط PV Transmission Output از نوع DC 4–20mA قابل انتخاب است.
آیا MT4N ارتباط RS485 دارد؟
بله، مدل های ارتباطی دارای RS485 Modbus RTU هستند و با DAQMaster نیز قابل مانیتورینگ و تنظیم هستند.
حداکثر جریان AC مستقیم چقدر است؟
در سطح سری حداکثر ورودی مستقیم AC Current برابر 5A است؛ برای جریان بالاتر باید CT مناسب بررسی شود.
آیا MT4N فرکانس را نمایش می دهد؟
مدل های AC قابلیت Frequency Measurement از 0.1 تا 9999Hz دارند. در حالت Frequency Display خروجی های مدل مربوط غیرفعال هستند.
MT4N با چه تغذیه ای کار می کند؟
بسته به کد محصول، مدل های 12–24VAC/DC یا 100–240VAC وجود دارند.
درجه حفاظت MT4N چیست؟
پنل جلوی مدل های فعلی بررسی شده دارای IP54 مطابق IEC است.
برای خرید MT4N چه اطلاعاتی لازم است؟
نوع AC/DC، ولتاژ یا جریان بودن ورودی، Range اندازه گیری، Power Supply و نیاز به Relay، NPN/PNP، 4–20mA یا RS485 باید مشخص شوند.
