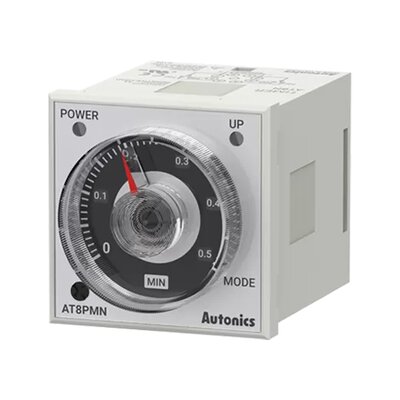

تایمر آتونیکس AT8PMN یا Autonics AT8PMN Power OFF Delay Analog Timer یک تایمر صنعتی تخصصی برای ایجاد تاخیر پس از قطع تغذیه است. برخلاف تایمرهای ON Delay که زمان بندی را پس از وصل برق آغاز می کنند، AT8PMN در حالت Power OFF Start عمل می کند. یعنی پس از قطع ولتاژ تغذیه، خروجی رله برای مدت تنظیم شده در وضعیت فعال باقی می ماند و سپس تغییر وضعیت می دهد. این عملکرد برای حفاظت مدار، جلوگیری از توقف ناگهانی برخی تجهیزات، مدیریت سیکل خاموش شدن، تخلیه کنترل شده و ایجاد تاخیر پیش از Restart یا قطع کامل سیستم کاربرد دارد. خانواده AT8PMN دارای ساختار آنالوگ، اتصال Plug-In هشت پین، دو کنتاکت Time-Limit SPDT و بدنه استاندارد 48×48mm است.
تایمر آتونیکس AT8PMN چیست؟
AT8PMN یک تایمر Power OFF Delay است. وظیفه اصلی آن حفظ وضعیت خروجی برای مدت مشخص پس از قطع Power Supply است.
این رفتار با تایمرهای ON Delay تفاوت اساسی دارد. در ON Delay زمان بندی بعد از وصل تغذیه یا دریافت START آغاز می شود، اما AT8PMN سیکل زمان بندی را هنگام قطع تغذیه شروع می کند.
به همین دلیل این سری برای مدارهایی مناسب است که تجهیز باید پس از قطع برق اصلی، برای مدتی کوتاه یا چند دقیقه در وضعیت مشخص باقی بماند.
Power OFF Delay چگونه کار می کند؟
در حالت عادی با وجود تغذیه، رله داخلی تایمر در وضعیت عملکرد تعریف شده قرار دارد.
وقتی Power Supply قطع می شود، AT8PMN بلافاصله خروجی را رها نمی کند. شمارش زمان OFF Delay آغاز شده و رله برای مدت تنظیم شده در وضعیت قبلی باقی می ماند.
پس از پایان زمان تنظیم شده، Contactهای خروجی به وضعیت نهایی خود تغییر می کنند.
این رفتار امکان طراحی خاموش شدن مرحله ای، حفظ موقت فرمان یا ایجاد فاصله زمانی میان قطع برق و قطع یک بخش دیگر از سیستم را فراهم می کند.
بازه زمانی AT8PMN
در معرفی رسمی خانواده AT8PSN/AT8PMN، مدل AT8PMN به عنوان نسخه دقیقه ای معرفی شده است.
بازه اسمی سری AT8PMN از 0.05 تا 10min است. بنابراین این سری برای تاخیرهایی از چند ثانیه تا چند دقیقه مناسب است.
مدل AT8PSN در همین خانواده نسخه ثانیه ای است و محدوده اسمی 0.05 تا 10s دارد.
هنگام خرید بهتر است رنج درج شده روی مدل و صفحه مشخصات همان Part Number نیز بررسی شود، زیرا صفحات رسمی برخی کدهای ولتاژی جزئیات Range متفاوتی نمایش می دهند.
تفاوت AT8PMN و AT8PSN
| مدل |
نوع عملکرد |
بازه اسمی سری |
کاربرد |
| AT8PSN |
Power OFF Delay |
0.05…10s |
تاخیر کوتاه پس از قطع برق |
| AT8PMN |
Power OFF Delay |
0.05…10min |
تاخیر طولانی تر پس از قطع برق |
ظاهر دو سری بسیار مشابه است، اما حرف S و M در نام خانواده نشان دهنده تفاوت اصلی در کلاس زمانی آن ها است.
بنابراین در Replacement نباید فقط ابعاد یا اتصال 8Pin مبنای انتخاب قرار گیرد.
Power OFF Start در AT8PMN
Time Operation رسمی AT8PMN از نوع Power OFF Start است.
برای شروع زمان بندی به ورودی START جداگانه نیاز نیست. خود قطع تغذیه رویداد شروع Timer محسوب می شود.
این ویژگی سیم بندی مدار را در کاربردهای Power Failure ساده می کند، اما منطق آن باید در طراحی تابلو به درستی در نظر گرفته شود.
دو خروجی Time-Limit SPDT
AT8PMN دارای دو خروجی رله ای Time-Limit SPDT یا 1c است.
SPDT به این معنی است که هر خروجی یک Contact مشترک، یک مسیر Normally Open و یک مسیر Normally Closed دارد.
وجود دو Contact تبدیلی اجازه می دهد همزمان دو مسیر مدار بر اساس وضعیت Timer کنترل شوند.
این ساختار در مدارهای اینترلاک، Alarm، رله کمکی و خاموش شدن مرحله ای تجهیزات انعطاف بیشتری ایجاد می کند.
مدل پایه AT8PMN با 200–240VAC
صفحه رسمی مدل پایه AT8PMN، Power Supply را برابر 200–240VAC با فرکانس 50/60Hz ثبت کرده است.
این مدل برای تابلوهایی که مدار فرمان آن ها با برق 220VAC کار می کند مناسب است.
پیش از جایگزینی باید ولتاژ واقعی Coil و مدار فرمان بررسی شود و صرف وجود برق سه فاز در تابلو مبنای انتخاب Voltage تایمر قرار نگیرد.
مدل AT8PMN-2 با 24VAC/DC
AT8PMN-2 برای سیستم های کنترل Low Voltage طراحی شده و با 24VAC در 50/60Hz یا 24VDC کار می کند.
این نسخه برای تابلوهای دارای منبع 24V و مدارهای فرمان صنعتی کم ولتاژ کاربردی است.
در جایگزینی مدل 220V با AT8PMN-2 یا بالعکس، Wiring بدون تغییر Voltage مجاز نیست و می تواند باعث عملکرد نادرست یا آسیب محصول شود.
مدل AT8PMN-6 با 100–120VAC
AT8PMN-6 برای تغذیه 100–120VAC در فرکانس 50/60Hz ارائه شده است.
این مدل بیشتر در سیستم هایی کاربرد دارد که مدار فرمان آن ها با شبکه 110VAC طراحی شده است.
بنابراین بخش انتهایی Part Number در خرید AT8PMN اهمیت زیادی دارد و نباید فقط نام خانواده تایمر ثبت شود.
گزینه های تغذیه خانواده
| مدل |
تغذیه |
اتصال |
| AT8PMN |
200–240VAC |
8Pin Plug |
| AT8PMN-2 |
24VAC / 24VDC |
8Pin Plug |
| AT8PMN-6 |
100–120VAC |
8Pin Plug |
Autonics در معرفی خانواده، نوع 100/110VDC را نیز در میان گزینه های Power Supply سری ذکر کرده است. هنگام سفارش این Voltage باید Part Number دقیق از Model Finder یا لیست موجودی کنترل شود.
اتصال 8Pin Plug
تمام مدل های بررسی شده AT8PMN از اتصال Plug-In هشت پین استفاده می کنند.
در این ساختار سیم کشی روی Socket انجام می شود و خود Timer روی سوکت قرار می گیرد.
این طراحی تعویض Timer را ساده می کند، زیرا در بسیاری از تعمیرات نیازی به باز کردن سیم های تابلو نیست.
با این حال Pinout باید مطابق نقشه AT8PMN باشد و یک تایمر 8Pin با عملکرد متفاوت لزوما روی همان Wiring قابل استفاده نیست.
سوکت PG-08 و PS-08
Autonics سوکت های 8Pin سری PG-08 و PS-08 را به عنوان Accessories قابل استفاده با این تایمر معرفی می کند.
سوکت جداگانه عرضه می شود و هنگام خرید تایمر جدید باید موجود بودن Socket نیز بررسی شود.
نوع سوکت بر روش نصب و تعمیر تابلو تاثیر دارد و در Replacement بهتر است مدل سوکت موجود نیز ثبت شود.
ابعاد استاندارد 48×48mm
خانواده AT8PSN/AT8PMN دارای ابعاد جلویی استاندارد DIN با عرض و ارتفاع 48×48mm است.
این ابعاد برای تابلوهای کنترل صنعتی بسیار رایج هستند و جایگزینی فیزیکی را در بسیاری از کاربردها ساده می کنند.
با این حال ابعاد یکسان به معنی سازگاری Wiring یا Operation Mode نیست و مشخصات الکتریکی باید جداگانه بررسی شوند.
تنظیم زمان با Dial آنالوگ
تنظیم AT8PMN توسط Dial آنالوگ جلوی تایمر انجام می شود.
ساختار آنالوگ باعث می شود تنظیم زمان سریع باشد و اپراتور برای تغییر Set Time به منوی دیجیتال یا نرم افزار نیاز نداشته باشد.
پس از نصب بهتر است عملکرد واقعی مدار با زمان تنظیم شده تست شود، زیرا کاربرد Power OFF Delay مستقیما با رفتار تجهیزات پس از قطع برق ارتباط دارد.
کاربرد AT8PMN در حفاظت مدار
Autonics این خانواده را برای Circuit Protection و System Restart در زمان Power Failure معرفی می کند.
در یک مدار می توان خروجی Timer را برای حفظ موقت Relay، Contactor یا فرمان Control پس از قطع Power استفاده کرد.
نوع دقیق کاربرد باید توسط طراح مدار مشخص شود و ظرفیت Contact خروجی با بار واقعی تطبیق داده شود.
کاربرد در Restart سیستم
در برخی ماشین ها قطع و وصل سریع Power می تواند باعث Restart نامناسب یا باقی ماندن تجهیزات در وضعیت نامطلوب شود.
Power OFF Delay امکان می دهد یک مرحله زمانی مشخص در سیکل خاموش شدن یا Restart تعریف شود.
این عملکرد به خصوص در مدارهایی مفید است که ترتیب خاموش شدن بخش های مختلف ماشین اهمیت دارد.
تفاوت AT8PMN با AT8N
AT8N از خانواده ATN یک Multi-Function Analog Timer است و Modeهای مختلف Timing را پشتیبانی می کند.
AT8PMN به صورت تخصصی برای Power OFF Delay طراحی شده است و Time Operation آن Power OFF Start است.
بنابراین این دو تایمر حتی با وجود 8Pin بودن و ظاهر مشابه، از نظر منطق عملکرد جایگزین مستقیم یکدیگر محسوب نمی شوند.
تفاوت AT8PMN با AT8SDN
AT8SDN یک Star-Delta Timer تخصصی برای راه اندازی موتور است و خروجی های STAR و DELTA را کنترل می کند.
AT8PMN برای تاخیر پس از قطع Power طراحی شده و دو Contact تبدیلی Time-Limit دارد.
بنابراین مشترک بودن فرم 8Pin به معنی یکسان بودن Pinout یا Function نیست.
تفاوت AT8PMN و ATS8P
هر دو خانواده برای Power OFF Delay طراحی شده اند، اما ATS8P نسل Compact دیگری از تایمرهای Autonics است.
در Replacement باید Range زمانی، Voltage، Pinout، ابعاد عمق بدنه و Socket بررسی شوند و فقط نوع عملکرد مبنای جایگزینی قرار نگیرد.
شرایط محیطی AT8PMN
دمای کاری مدل های رسمی AT8PMN برابر −10…+55°C است.
دمای نگهداری −25…+65°C و رطوبت کاری 35…85%RH اعلام شده است.
شرایط محیط باید بدون یخ زدگی یا میعان باشد و تایمر داخل تابلوی مناسب نصب شود.
وزن و تجهیزات همراه
وزن بسته بندی مدل های بررسی شده حدود 100g اعلام شده است.
Bracket به عنوان Accessory همراه محصول ذکر شده، اما سوکت 8Pin به صورت جداگانه فروخته می شود.
کاربردهای تایمر آتونیکس AT8PMN
Power OFF Delay
حفاظت مدار
مدیریت قطع برق
تاخیر در خاموش شدن
کنترل Relay و Contactor
System Restart
تابلو برق صنعتی
ماشین آلات صنعتی
راهنمای انتخاب تایمر AT8PMN
ابتدا باید مطمئن شد عملکرد مورد نیاز مدار Power OFF Delay است، نه ON Delay یا یک Multi-Function Timer عمومی.
سپس بازه زمانی مورد نیاز بررسی شود. AT8PMN در خانواده به عنوان نسخه دقیقه ای تا 10min معرفی شده است.
مرحله بعد انتخاب Power Supply است. مدل پایه 200–240VAC، AT8PMN-2 برای 24VAC/DC و AT8PMN-6 برای 100–120VAC است.
دو خروجی SPDT نیز باید از نظر تعداد Contact و ظرفیت مدار با طراحی موجود هماهنگ باشند.
در پایان Socket هشت پین، Pinout، ابعاد نصب و شرایط محیطی بررسی شوند.
| پارامتر |
مشخصات AT8PMN |
| نوع | Power OFF Delay Analog Timer |
| Time Operation | Power OFF Start |
| بازه اسمی سری | 0.05…10min |
| Control Output | Time-Limit SPDT (1c) × 2 |
| Terminal | 8Pin Plug |
| مدل پایه | 200–240VAC 50/60Hz |
| AT8PMN-2 | 24VAC / 24VDC |
| AT8PMN-6 | 100–120VAC 50/60Hz |
| اندازه جلو | 48×48mm |
| دمای کاری | −10…+55°C |
| Socket | PG-08 / PS-08(N)، جداگانه |
نکات نصب و سیم بندی
قبل از Wiring باید مدل کامل و Voltage تایمر بررسی شود. تفاوت میان AT8PMN، AT8PMN-2 و AT8PMN-6 فقط ظاهری نیست.
شماره پایه های Power و Contactها باید از نقشه رسمی همان مدل بررسی شوند.
اگر Timer جایگزین یک مدل قدیمی می شود، Socket موجود نیز باید از نظر Pinout و سلامت Contactها کنترل شود.
بارهای القایی مانند Contactor و Relay می توانند نویز و Surge ایجاد کنند؛ مدار حفاظتی مناسب باید مطابق طراحی تابلو در نظر گرفته شود.
قیمت تایمر آتونیکس AT8PMN
قیمت AT8PMN به Voltage دقیق، موجودی Part Number و نیاز یا عدم نیاز به Socket وابسته است.
در زمان استعلام بهتر است مدل کامل شامل پسوند ولتاژ اعلام شود تا نسخه اشتباه سفارش داده نشود.
اگر Timer برای Replacement استفاده می شود، تصویر پلاک تایمر قبلی و شماره Socket نیز می توانند انتخاب مدل صحیح را سریع تر کنند.
سوالات متداول تایمر آتونیکس AT8PMN
AT8PMN چه نوع تایمری است؟
AT8PMN یک Power OFF Delay Analog Timer است و زمان بندی آن با قطع تغذیه آغاز می شود.
بازه زمانی AT8PMN چقدر است؟
صفحه رسمی سری AT8PMN آن را مدل دقیقه ای با بازه اسمی 0.05 تا 10min معرفی می کند.
تفاوت AT8PSN و AT8PMN چیست؟
هر دو Power OFF Delay هستند؛ AT8PSN نسخه ثانیه ای و AT8PMN نسخه دقیقه ای خانواده است.
مدل پایه AT8PMN با چه ولتاژی کار می کند؟
مدل پایه رسمی با 200–240VAC و فرکانس 50/60Hz کار می کند.
آیا مدل 24V وجود دارد؟
بله. AT8PMN-2 با 24VAC یا 24VDC ارائه شده است.
AT8PMN چند پین است؟
مدل های رسمی خانواده از اتصال Plug-In هشت پین استفاده می کنند.
خروجی AT8PMN چیست؟
دو خروجی رله ای Time-Limit SPDT یا 1c دارد.
سوکت همراه تایمر است؟
خیر. PG-08 و PS-08(N) به عنوان سوکت های 8Pin مرتبط به صورت جداگانه عرضه می شوند.
آیا AT8PMN جایگزین AT8N است؟
خیر، بدون بررسی مدار نه. AT8PMN مخصوص Power OFF Delay است اما AT8N یک تایمر Multi-Function با منطق عملکرد متفاوت است.
برای خرید AT8PMN چه اطلاعاتی لازم است؟
Voltage، زمان OFF Delay، مدل کامل، نوع Socket، Pinout مدار و تعداد Contact مورد نیاز باید مشخص شوند.
راهنمای خرید و قیمت تایمر آتونیکس AT8PMN
برای خرید تایمر آتونیکس AT8PMN ابتدا باید مشخص شود مدار به Power OFF Delay نیاز دارد و مدت تاخیر مورد نظر در محدوده خانواده قرار می گیرد. سپس Power Supply دقیق انتخاب می شود؛ مدل پایه برای 200–240VAC، مدل AT8PMN-2 برای 24VAC/DC و AT8PMN-6 برای 100–120VAC در دسترس است. دو خروجی Time-Limit SPDT، اتصال 8Pin و Pinout تایمر نیز باید با تابلو موجود تطبیق داده شوند. در Replacement، فقط ظاهر 48×48mm یا هشت پین بودن تایمر قبلی برای انتخاب کافی نیست.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی مدل های AT8PMN، انتخاب Voltage مناسب، بررسی زمان Power OFF Delay، تطبیق خروجی و Pinout با مدار، انتخاب سوکت PG-08 یا PS-08، بررسی مدل جایگزین، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید تایمر آتونیکس AT8PMN با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
