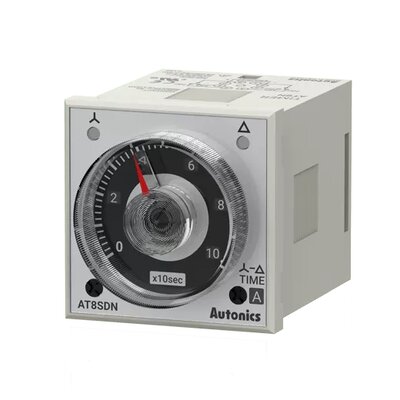

تایمر آتونیکس AT8SDN یا Autonics AT8SDN Star-Delta Analog Timer یک تایمر تخصصی برای مدارهای راه اندازی ستاره–مثلث موتورهای سه فاز است. برخلاف تایمرهای عمومی که چندین Mode مختلف مانند ON Delay، Flicker یا Interval دارند، عملکرد AT8SDN به طور مشخص برای کنترل زمان کنتاکتور STAR و فاصله انتقال به کنتاکتور DELTA طراحی شده است. زمان اصلی T1 در محدوده 0.5 تا 100s قابل تنظیم است و زمان انتقال T2 نیز از میان شش مقدار 0.05 تا 0.5s انتخاب می شود. تغذیه یونیورسال AC/DC، اتصال 8Pin، دو خروجی مجزا برای STAR و DELTA و نشانگرهای LED از ویژگی های اصلی این مدل هستند.
تایمر آتونیکس AT8SDN چیست؟
AT8SDN یک تایمر آنالوگ Star-Delta برای مدار راه اندازی موتور است. زمان بندی با وصل تغذیه تایمر آغاز می شود و خروجی ها مطابق سیکل ستاره–مثلث کنترل می شوند.
وظیفه اصلی این تایمر تعیین مدت کار موتور در اتصال STAR و ایجاد فاصله زمانی مناسب پیش از فعال شدن خروجی DELTA است.
به همین دلیل AT8SDN بیشتر در تابلوهای موتور، پمپ، فن، کمپرسور و ماشین آلات دارای مدار کنتاکتوری ستاره–مثلث استفاده می شود.
چرا در مدار ستاره–مثلث به تایمر نیاز داریم؟
در راه اندازی ستاره–مثلث، موتور ابتدا برای مدت مشخص در آرایش STAR قرار می گیرد و سپس مدار به DELTA تغییر می کند.
اگر انتقال خیلی زود انجام شود، موتور ممکن است هنوز به وضعیت مناسب برای تغییر اتصال نرسیده باشد. اگر زمان بیش از حد طولانی باشد، عملکرد راه اندازی نیز مطلوب نخواهد بود.
AT8SDN اجازه می دهد زمان STAR و فاصله بین قطع STAR و وصل DELTA به صورت مستقل تنظیم شوند.
زمان T1 در تایمر AT8SDN
T1 مدت زمان اصلی کار مدار در حالت ستاره است. این زمان توسط Dial اصلی و Range Selector تنظیم می شود.
AT8SDN چهار محدوده زمانی دارد و مجموع محدوده قابل تنظیم آن از 0.5 تا 100s را پوشش می دهد.
| رنج انتخابی T1 |
محدوده تنظیم |
| 5 | 0.5…5s |
| 10 | 1…10s |
| 50 | 5…50s |
| 100 | 10…100s |
به این ترتیب می توان تایمر را هم برای موتورهایی با زمان راه اندازی کوتاه و هم برای ماشین هایی با زمان شتاب گیری طولانی تر تنظیم کرد.
زمان انتقال T2 چیست؟
T2 فاصله انتقال میان مرحله STAR و DELTA است. در این بازه خروجی ستاره قطع شده و خروجی مثلث هنوز فعال نشده است.
این فاصله زمانی برای جلوگیری از هم پوشانی نامناسب فرمان کنتاکتورهای STAR و DELTA اهمیت زیادی دارد.
در AT8SDN مقدار T2 از طریق Selector مستقل روی یکی از شش مقدار ثابت تنظیم می شود.
| T2 |
زمان انتقال |
| 1 | 0.05s |
| 2 | 0.1s |
| 3 | 0.2s |
| 4 | 0.3s |
| 5 | 0.4s |
| 6 | 0.5s |
تفاوت T1 و T2
T1 مدت زمانی است که مرحله STAR فعال باقی می ماند. مقدار این زمان بر اساس شرایط راه اندازی موتور تنظیم می شود.
T2 زمان کوتاه انتقال بین قطع STAR و فعال شدن DELTA است و معمولا کسری از ثانیه انتخاب می شود.
این دو تنظیم مستقل هستند و نباید T2 را با زمان اصلی راه اندازی موتور اشتباه گرفت.
Power ON Start
روش Time Operation در AT8SDN از نوع Power ON Start است.
یعنی با اعمال تغذیه به تایمر، سیکل زمان بندی شروع می شود و نیاز به ورودی START جداگانه مانند برخی تایمرهای 11Pin وجود ندارد.
در طراحی مدار باید تغذیه AT8SDN به گونه ای کنترل شود که شروع سیکل تایمر دقیقا با فرمان راه اندازی موتور هماهنگ باشد.
خروجی STAR و DELTA
AT8SDN دارای دو خروجی مجزا برای کنترل مدار ستاره و مثلث است.
خروجی STAR یک Contact از نوع SPST یا 1a دارد و خروجی DELTA نیز یک Contact مستقل SPST یا 1a ارائه می کند.
این خروجی ها معمولا در مدار فرمان کنتاکتورهای STAR و DELTA استفاده می شوند و مدار Interlock نیز باید مطابق اصول طراحی تابلو اجرا شود.
تغذیه یونیورسال AC/DC
یکی از مزیت های AT8SDN محدوده گسترده Power Supply است.
تایمر با 100–240VAC در فرکانس شبکه و همچنین 24–240VDC کار می کند.
در نتیجه یک مدل می تواند در بسیاری از تابلوهای دارای 220VAC و همچنین مدارهای کنترلی DC استفاده شود.
با این حال Voltage واقعی تابلو و Wiring پایه های تغذیه باید پیش از نصب از روی نقشه تایمر کنترل شوند.
اتصال 8Pin
AT8SDN از Terminal نوع 8Pin Plug استفاده می کند.
مزیت Plug-In این است که سیم بندی روی Socket انجام می شود و هنگام تعویض تایمر نیازی به باز کردن تمام سیم های مدار نیست.
در Replacement باید Pinout تایمر قبلی با AT8SDN بررسی شود؛ هشت پین بودن دو تایمر به تنهایی سازگاری کامل آن ها را تضمین نمی کند.
سوکت مناسب AT8SDN
Autonics سری های PG و PS را برای محصولات Plug-In خود معرفی می کند و نسخه های 8Pin این سوکت ها با تایمرهای مربوط استفاده می شوند.
انتخاب Socket باید با تعداد پین، روش نصب و فضای داخل تابلو هماهنگ باشد.
در خرید جدید بهتر است تایمر و Socket به صورت یک مجموعه بررسی شوند تا هنگام نصب کمبود سوکت ایجاد نشود.
نشانگر LED ستاره و مثلث
روی AT8SDN نشانگرهای LED برای نمایش وضعیت عملکرد STAR و DELTA قرار گرفته اند.
این نشانگرها در راه اندازی و عیب یابی تابلو مفید هستند، زیرا تکنسین می تواند مرحله فعال سیکل را از روی جلوی تایمر مشاهده کند.
اگر فرمان خروجی با وضعیت کنتاکتور واقعی یکسان نباشد، Wiring و Interlock مدار نیز باید جداگانه بررسی شوند.
تنظیم ساده آنالوگ
AT8SDN نمایشگر دیجیتال یا منوی برنامه نویسی ندارد و تنظیم از طریق Dial و Selectorهای روی پنل انجام می شود.
کاربر ابتدا Range مربوط به T1 را انتخاب می کند، سپس مقدار زمان اصلی را با Dial تنظیم می کند و در مرحله بعد T2 انتخاب می شود.
این ساختار برای تابلوهای کنتاکتوری سنتی ساده است و نیازی به نرم افزار یا پارامترهای دیجیتال ندارد.
مشخصات اصلی AT8SDN
| پارامتر |
AT8SDN |
| نوع تایمر | Star-Delta Analog Timer |
| روش شروع | Power ON Start |
| T1 | 0.5…100s در چهار Range |
| T2 | 0.05 / 0.1 / 0.2 / 0.3 / 0.4 / 0.5s |
| خروجی STAR | SPST (1a) × 1 |
| خروجی DELTA | SPST (1a) × 1 |
| Power Supply | 100–240VAC / 24–240VDC |
| Terminal | 8Pin Plug |
| Indicator | STAR / DELTA LED |
| دمای کاری | −10…+55°C |
| دمای نگهداری | −25…+65°C |
| رطوبت کاری | 35…85%RH |
| وزن تقریبی | 90g |
تفاوت AT8SDN با ATN
ATN یک خانواده Multi-Function Timer است و برای انواع Delay، Flicker و Interval استفاده می شود.
AT8SDN به طور خاص برای مدار Star-Delta طراحی شده و دو زمان T1 و T2 مرتبط با راه اندازی موتور را کنترل می کند.
بنابراین اگر هدف فقط تاخیر عمومی باشد، ATN انتخاب مرتبط تری است؛ برای مدار ستاره–مثلث AT8SDN ساختار تخصصی تری دارد.
تفاوت AT8SDN با ATS8SD-4
هر دو خانواده برای Star-Delta طراحی شده اند، اما سری و ساختار فیزیکی آن ها متفاوت است.
ATS8SD-4 یک خانواده Compact Star-Delta Timer دیگر از Autonics است و نباید بدون بررسی Pinout و ابعاد جایگزین AT8SDN شود.
در Replacement بهتر است مدل، Socket، محدوده T1، T2 و Wiring فعلی تابلو همزمان بررسی شوند.
کاربردهای تایمر AT8SDN
راه اندازی موتور ستاره–مثلث
تابلو پمپ صنعتی
فن و بلوئر
کمپرسور
ماشین آلات صنعتی
تابلو کنتاکتوری موتور
راهنمای تنظیم AT8SDN
ابتدا Range مناسب T1 انتخاب شود. بهتر است بازه ای انتخاب شود که زمان مورد نظر نزدیک محدوده میانی Dial قرار گیرد.
سپس Dial اصلی روی مدت زمان مورد نیاز برای مرحله STAR تنظیم شود.
در مرحله بعد مقدار T2 متناسب با مدار کنتاکتورها از میان 0.05 تا 0.5s انتخاب شود.
پس از راه اندازی باید عملکرد STAR و DELTA با LEDها و وضعیت واقعی کنتاکتورها بررسی شود.
تنظیم نهایی زمان به توان موتور، بار مکانیکی، شتاب گیری و طراحی مدار بستگی دارد و یک مقدار ثابت برای تمام موتورها مناسب نیست.
نکات سیم بندی و نصب
شماره پایه های Socket باید پیش از Wiring از نقشه رسمی AT8SDN بررسی شوند.
خروجی STAR و DELTA باید در مدار فرمان استفاده شوند و Interlock الکتریکی و مکانیکی کنتاکتورها نیز مطابق طراحی تابلو اجرا شود.
کنتاکتورهای STAR و DELTA نباید همزمان وارد مدار شوند. وظیفه ایمنی مدار فقط نباید به تایمر وابسته باشد.
پیش از تعویض تایمر، برق تابلو قطع و شماره پایه ها، سوکت و Voltage مدار کنترل شود.
قیمت تایمر آتونیکس AT8SDN
AT8SDN در سری فعلی با تغذیه Universal عرضه می شود و انتخاب محصول نسبت به خانواده های دارای مدل های ولتاژی متعدد ساده تر است.
با این حال هنگام استعلام قیمت باید تایمر، Socket مورد نیاز و شرایط موجودی همزمان بررسی شوند.
اگر هدف جایگزینی تایمر ستاره–مثلث برند دیگر است، تصویر پلاک، Pinout و شماره Socket می تواند انتخاب را دقیق تر کند.
سوالات متداول تایمر آتونیکس AT8SDN
AT8SDN چه نوع تایمری است؟
AT8SDN یک Star-Delta Analog Timer تخصصی برای مدار راه اندازی ستاره–مثلث موتور است.
رنج زمانی AT8SDN چقدر است؟
T1 در چهار محدوده قابل تنظیم است و مجموع رنج 0.5 تا 100s را پوشش می دهد.
T2 چه مقادیری دارد؟
زمان انتقال T2 روی 0.05، 0.1، 0.2، 0.3، 0.4 یا 0.5s قابل انتخاب است.
آیا AT8SDN با برق 220V کار می کند؟
بله. ورودی AC آن 100–240VAC است و شبکه 220VAC را پوشش می دهد.
آیا AT8SDN با DC کار می کند؟
بله. Power Supply رسمی آن محدوده 24–240VDC را نیز پوشش می دهد.
AT8SDN چند پین است؟
این تایمر دارای اتصال Plug-In هشت پین است.
خروجی AT8SDN چند Contact دارد؟
یک Contact مستقل SPST برای STAR و یک Contact SPST برای DELTA ارائه می شود.
آیا تایمر ورودی START جداگانه دارد؟
خیر. Time Operation از نوع Power ON Start است و با اعمال تغذیه سیکل آغاز می شود.
تفاوت AT8SDN و AT8N چیست؟
AT8SDN مخصوص Star-Delta است، در حالی که AT8N از خانواده ATN یک تایمر Multi-Function برای کاربردهای زمانی عمومی محسوب می شود.
برای خرید AT8SDN چه اطلاعاتی لازم است؟
نوع مدار ستاره–مثلث، زمان مورد نیاز T1، مقدار T2، Voltage تابلو، Socket موجود و Pinout مدار باید بررسی شوند.
راهنمای خرید و قیمت تایمر آتونیکس AT8SDN
برای خرید تایمر آتونیکس AT8SDN ابتدا باید مطمئن شد مدار مورد نظر از نوع راه اندازی Star-Delta است. سپس زمان مورد نیاز مرحله ستاره در محدوده 0.5 تا 100s و زمان انتقال T2 از میان 0.05 تا 0.5s بررسی شود. تغذیه Universal این مدل محدوده 100–240VAC و 24–240VDC را پوشش می دهد. نوع Socket هشت پین، Pinout مدار و سیم بندی خروجی STAR و DELTA نیز پیش از نصب باید با تابلو تطبیق داده شوند. برای Replacement صرفا هشت پین بودن تایمر قبلی ملاک کافی نیست.
