کنترلر دما آتونیکس TA یا Autonics TA Series Analog Non-Indicating PID Temperature Controller یک خانواده کنترلر دمای آنالوگ برای کاربردهایی است که تنظیم سریع، عملکرد ساده و کنترل پایدار دما اهمیت دارد اما نمایشگر دیجیتال، ارتباط شبکه یا منوهای پیچیده لازم نیست. مقدار دمای مورد نظر توسط Dial جلوی دستگاه تنظیم می شود و وضعیت اختلاف دمای فرآیند و عملکرد خروجی نیز با LEDهای روی پنل قابل مشاهده است. سری TA از PID Control همراه Auto-Tuning و ON/OFF Control پشتیبانی می کند و بسته به Part Number با ورودی Thermocouple یا RTD و خروجی Relay یا SSR Drive ارائه می شود. سه اندازه اصلی TAS، TAM و TAL نیز امکان استفاده از این خانواده در تابلوهای مختلف را فراهم می کنند.
کنترلر دما آتونیکس TA چیست؟
سری TA یک کنترلر دمای PID آنالوگ و بدون نمایشگر دیجیتال است. مقدار دمای هدف توسط پیچ تنظیم روی پنل جلویی تعیین می شود.
این طراحی برای ماشین هایی مناسب است که اپراتور فقط نیاز به تنظیم Set Temperature دارد و مشاهده عدد لحظه ای PV روی خود کنترلر ضروری نیست.
در عوض LEDهای وضعیت به صورت ساده اختلاف دما و فعال بودن Control Output را نشان می دهند.
کنترل PID با Auto-Tuning
یکی از مهم ترین ویژگی های TA پشتیبانی از PID Temperature Control با Auto-Tuning است.
PID تلاش می کند دمای فرآیند را با نوسان کمتر و پایداری بهتر در نزدیکی Set Point نگه دارد.
Auto-Tuning نیز پارامترهای کنترلی مناسب را با بررسی پاسخ حرارتی سیستم تعیین می کند و نیاز به تنظیم تجربی PID را کاهش می دهد.
این ویژگی در هیتر، قالب، دستگاه بسته بندی، تجهیزات حرارتی و فرآیندهایی که Overshoot اهمیت دارد مفید است.
کنترل ON/OFF در سری TA
علاوه بر PID، سری TA قابلیت ON/OFF Control را نیز دارد.
در این روش خروجی بر اساس عبور دما از محدوده مشخص روشن یا خاموش می شود و ساختار کنترل ساده تری ایجاد می کند.
انتخاب بین PID و ON/OFF توسط کلید خارجی انجام می شود و نوع کنترل بر اساس رفتار حرارتی فرآیند انتخاب می شود.
برای سیستم هایی با اینرسی حرارتی بالا معمولا PID کنترل نرم تری ایجاد می کند، در حالی که ON/OFF برای کاربردهای ساده مناسب است.
کنترلر بدون نمایشگر چه مزیتی دارد؟
TA برخلاف سری هایی مانند TC، TCN، TK یا TX نمایشگر PV و SV ندارد.
نبود نمایشگر باعث ساده تر شدن رابط کاربری می شود و اپراتور می تواند دمای هدف را مستقیما روی Dial تنظیم کند.
برای دستگاه هایی که Range دمای مشخصی دارند و تنظیمات معمولا تغییر نمی کنند، این روش می تواند عملی و اقتصادی باشد.
اگر مشاهده دقیق دمای لحظه ای، Alarm پیشرفته یا Communication نیاز باشد، یک سری دیجیتال انتخاب مناسب تری خواهد بود.
سه اندازه TAS، TAM و TAL
سری TA در سه فرم اصلی عرضه می شود. انتخاب اندازه بیشتر به فضای پنل، خوانایی Dial و ساختار مکانیکی دستگاه بستگی دارد.
| سری |
ابعاد پنل |
ساختار کلی |
| TAS | 48×48mm | کامپکت، مناسب پنل های کوچک |
| TAM | 72×72mm | پنل متوسط |
| TAL | 96×96mm | پنل بزرگ با Dial خواناتر |

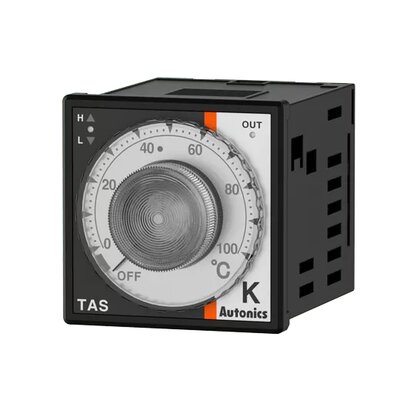

مدل TAS با ابعاد 48×48mm
TAS کوچک ترین فرم اصلی خانواده TA است و پنل 48×48mm دارد.
این مدل برای ماشین هایی مناسب است که فضای نصب محدود دارند و کنترلر باید در استاندارد رایج 48mm نصب شود.
مدل های TAS رسمی با ورودی Thermocouple یا Pt100 و خروجی Relay یا SSR Drive در دسترس هستند.
نسخه های 48×48mm از سوکت 8Pin استفاده می کنند و PG-08 یا PS-08(N) به صورت جداگانه قابل تهیه هستند.
مدل TAM با ابعاد 72×72mm
TAM نسخه 72×72mm خانواده TA است و فضای بیشتری روی پنل برای Dial و نشانگرهای وضعیت فراهم می کند.
برای نمونه TAM-B4RK4C دارای ورودی Thermocouple K، رنج 0…400°C و خروجی Relay است.
این مدل مانند سایر نمونه های اصلی خانواده با تغذیه 100–240VAC و Sampling Cycle برابر 100ms کار می کند.
مدل TAL با ابعاد 96×96mm
TAL بزرگ ترین فرم استاندارد سری TA با ابعاد 96×96mm است.
این اندازه برای تابلوهای بزرگ تر یا کاربردهایی مناسب است که تنظیم Dial از فاصله بیشتر باید ساده باشد.
برای مثال TAL-B4RK4C با Thermocouple K، خروجی Relay و رنج 0…400°C عرضه شده است.
ورودی ترموکوپل K
Thermocouple K یا K(CA) یکی از ورودی های متداول TA است و برای محدوده های حرارتی صنعتی استفاده می شود.
رنج دما به کد کامل محصول وابسته است. برای نمونه مدل K با رنج 0…400°C و مدل هایی تا 0…600°C در صفحات رسمی وجود دارند.
بنابراین فقط K بودن Sensor برای خرید کافی نیست و محدوده چاپ شده روی کنترلر نیز باید بررسی شود.
ورودی ترموکوپل J
نسخه های J(IC) نیز در خانواده TA وجود دارند و برای رنج های دمایی مختلف عرضه می شوند.
برای نمونه TAS-B4RJ4C دارای Thermocouple J و رنج 0…400°C است.
مدل TAS-B4SJ2C نیز ورودی J دارد اما با خروجی SSR Drive و رنج 0…200°C ارائه می شود.
این مثال نشان می دهد Input، Range و Output باید به صورت یک مجموعه در Part Number بررسی شوند.
ورودی RTD نوع Pt100
برای اندازه گیری مقاومتی، مدل های DPt100Ω نیز در سری TA ارائه شده اند.
برای مثال TAS-B4RP4C دارای Pt100، خروجی Relay و محدوده تنظیم 0…400°C است.
مدل TAS-B4RP1C نیز با Pt100 و رنج 0…100°C عرضه شده است.
در نتیجه هنگام Replacement باید نوع Sensor قبلی دقیقا مشخص باشد و Thermocouple را نمی توان بدون بررسی Wiring با Pt100 جایگزین کرد.
خروجی Relay
مدل های دارای R از Relay Control Output استفاده می کنند.
در مدل های رسمی بررسی شده خروجی Relay برابر 250VAC با جریان نامی 3A برای شرایط مشخص سازنده ثبت شده است.
Relay می تواند برای کنترل Contactor کوچک، Relay واسط یا بار مناسب استفاده شود، اما ظرفیت واقعی بار باید بر اساس نوع بار بررسی شود.
برای Heaterهای توان بالا بهتر است خروجی کنترل، تجهیز واسط مناسب مانند Contactor یا SSR را فرمان دهد.
خروجی SSR Drive
مدل های دارای S از SSR Drive Output استفاده می کنند.
در نمونه های رسمی، خروجی SSR Drive برابر 12VDC و برای فرمان دادن به Solid State Relay طراحی شده است.
SSR برای کنترل Heater با سوئیچینگ بیشتر و بدون استهلاک مکانیکی Contact گزینه متداولی است.
خروجی SSR Drive برای تغذیه مستقیم Heater نیست و باید به ورودی یک SSR سازگار متصل شود.
مقایسه خروجی Relay و SSR
| ویژگی |
Relay |
SSR Drive |
| ساختار | کنتاکت مکانیکی | خروجی فرمان الکترونیکی |
| بار مستقیم | تا ظرفیت مجاز Relay | خیر، نیاز به SSR خارجی |
| سوئیچینگ زیاد | استهلاک مکانیکی دارد | مناسب تر برای کنترل Heater |
تغذیه 100–240VAC
مدل های رسمی فعلی بررسی شده در سری TA با Power Supply برابر 100–240VAC و فرکانس 50/60Hz ارائه شده اند.
این محدوده استفاده مستقیم در بسیاری از تابلوهای دارای برق فرمان 220VAC را امکان پذیر می کند.
قبل از Wiring باید کد دقیق مدل و Voltage درج شده روی پلاک محصول کنترل شود.
Sampling Cycle برابر 100ms
Sampling Cycle مدل های رسمی TA بررسی شده برابر 100ms است.
کنترلر در این بازه ورودی سنسور را نمونه برداری کرده و الگوریتم کنترل را به روز می کند.
برای اکثر فرآیندهای حرارتی که پاسخ آن ها نسبت به سیستم Motion کندتر است، این سرعت نمونه برداری مناسب است.
دقت تنظیم سری TA
در بسیاری از مدل های فعلی، Setting Accuracy در دمای محیط 23±5°C برابر F.S. ±2% ثبت شده است.
برای بعضی رنج های پایین تر، یادداشت های رسمی سازنده مقادیر متفاوتی برای Setting Accuracy ذکر می کنند.
به همین دلیل هنگام نیاز به دقت بالا باید دیتاشیت Part Number دقیق بررسی شود و مشخصات یک مدل به تمام خانواده تعمیم داده نشود.
نشانگرهای LED روی پنل
با وجود نداشتن Display عددی، TA از LEDهای وضعیت برای مشاهده شرایط کنترل استفاده می کند.
Deviation Indicator با LEDهای سبز و قرمز وضعیت اختلاف دما نسبت به Set Point را نشان می دهد.
Control Output Indicator نیز فعال بودن فرمان خروجی را مشخص می کند و عیب یابی اولیه را ساده تر می سازد.
قابلیت توقف خروجی با Dial
Autonics برای سری TA قابلیت Control Output Stop با استفاده از Dial آنالوگ را نیز معرفی کرده است.
این قابلیت در برخی کاربردها اجازه می دهد خروجی کنترل از روی خود پنل متوقف شود و نیاز به تغییر Wiring کاهش پیدا کند.
نمونه مدل های سری TA
| مدل |
ابعاد |
ورودی |
رنج |
خروجی |
| TAS-B4RJ4C | 48×48mm | J(IC) | 0…400°C | Relay |
| TAS-B4SJ2C | 48×48mm | J(IC) | 0…200°C | SSR Drive |
| TAS-B4RP4C | 48×48mm | Pt100 | 0…400°C | Relay |
| TAM-B4RK4C | 72×72mm | K(CA) | 0…400°C | Relay |
| TAL-B4RK6C | 96×96mm | K(CA) | 0…600°C | Relay |
راهنمای انتخاب کنترلر دما TA
ابتدا اندازه پنل از میان TAS، TAM و TAL مشخص شود. ابعاد کنترلر باید با Panel Cut-Out دستگاه هماهنگ باشد.
سپس نوع Sensor بررسی شود. Thermocouple K، Thermocouple J و Pt100 Wiring و رفتار متفاوتی دارند.
در مرحله بعد رنج دما انتخاب شود. دو کنترلر با Sensor یکسان ممکن است رنج 200، 400 یا 600°C متفاوتی داشته باشند.
نوع خروجی Relay یا SSR Drive نیز باید بر اساس Heater، تعداد Switching و تجهیز قدرت انتخاب شود.
در نهایت Voltage، نوع اتصال، سوکت مدل TAS و نیاز به PID یا ON/OFF Control بررسی شوند.
تفاوت TA با TC و TCN
TA یک کنترلر آنالوگ بدون نمایشگر است و Set Point با Dial تعیین می شود.
TC دارای نمایشگر دیجیتال تکی است و PV و SV را با تغییر حالت نمایش می دهد.
TCN از Dual Display استفاده می کند و PV و SV را همزمان نمایش می دهد.
بنابراین TA برای سادگی، و TC یا TCN برای مشاهده دقیق مقدار دیجیتال گزینه های متفاوتی هستند.
تفاوت TA با TK و TX
TK و TX خانواده های دیجیتال پیشرفته تری هستند و امکاناتی مانند تنظیم پارامترهای گسترده، ورودی های متنوع و گزینه های Communication دارند.
TA برای فرآیندی طراحی شده که تنظیم مستقیم دما، PID و خروجی ساده کافی است.
در پروژه جدید باید سطح امکانات واقعی مورد نیاز بررسی شود تا کنترلر بیش از حد ساده یا غیرضروری پیچیده انتخاب نشود.
کاربردهای کنترلر دما آتونیکس TA
کنترل هیتر صنعتی
ماشین بسته بندی
کنترل دمای قالب
دستگاه های حرارتی
فرآیندهای گرمایشی
تابلو برق صنعتی
کنترل المنت
ماشین آلات ساده PID
شرایط محیطی سری TA
در مدل های رسمی بررسی شده دمای کاری برابر −10…+50°C و دمای نگهداری −20…+60°C است.
رطوبت کاری و نگهداری 35…85%RH اعلام شده و شرایط محیط باید بدون یخ زدگی یا میعان باشد.
برای دقت بهتر کنترل، محل نصب باید از منابع حرارتی شدید، نویز الکتریکی و جریان هوای غیرعادی دور باشد.
قیمت کنترلر دما آتونیکس TA
قیمت TA به اندازه TAS، TAM یا TAL، نوع Sensor، Range دما و خروجی Relay یا SSR Drive وابسته است.
برای نمونه TAS-B4RJ4C و TAS-B4SJ2C هر دو ورودی J دارند، اما خروجی و محدوده دمای آن ها متفاوت است.
در Replacement بهتر است Part Number کامل روی بدنه کنترلر قبلی ثبت شود و فقط عبارت TA یا اندازه 48×48 مبنای خرید نباشد.
تصویر پلاک، Sensor متصل، Range چاپ شده روی Dial و نوع تجهیز قدرت می توانند انتخاب مدل صحیح را سریع تر کنند.
سوالات متداول کنترلر دما آتونیکس TA
TA کنترلر دیجیتال است یا آنالوگ؟
TA یک کنترلر دمای آنالوگ بدون نمایشگر دیجیتال است و تنظیم Set Point توسط Dial انجام می شود.
آیا سری TA کنترل PID دارد؟
بله. PID همراه Auto-Tuning و همچنین ON/OFF Control در این خانواده وجود دارد.
چه اندازه هایی از TA وجود دارد؟
مدل های اصلی TAS با 48×48mm، TAM با 72×72mm و TAL با 96×96mm ارائه شده اند.
چه سنسورهایی به TA متصل می شوند؟
بسته به مدل ورودی Thermocouple مانند K یا J و RTD نوع Pt100 ارائه می شود.
آیا TA خروجی SSR دارد؟
بله. مدل های S خروجی SSR Drive دارند و مدل های R با Relay ارائه می شوند.
تغذیه سری TA چقدر است؟
مدل های رسمی بررسی شده با 100–240VAC و فرکانس 50/60Hz کار می کنند.
Sampling Cycle چقدر است؟
در مدل های رسمی بررسی شده Sampling Cycle برابر 100ms است.
آیا TAS به سوکت نیاز دارد؟
مدل های TAS مورد بررسی از سوکت 8Pin استفاده می کنند و PG-08 یا PS-08(N) جداگانه عرضه می شود.
تفاوت TA با TCN چیست؟
TA بدون نمایشگر و آنالوگ است، اما TCN نمایشگر دیجیتال دوگانه برای نمایش همزمان PV و SV دارد.
برای خرید TA چه اطلاعاتی لازم است؟
اندازه پنل، نوع سنسور، رنج دما، خروجی Relay یا SSR، Voltage و کد کامل مدل باید مشخص شوند.
راهنمای خرید و قیمت کنترلر دما آتونیکس TA
برای خرید کنترلر دما آتونیکس TA ابتدا اندازه TAS، TAM یا TAL متناسب با پنل انتخاب شود. سپس نوع Sensor شامل Thermocouple K، Thermocouple J یا Pt100 و محدوده دمای مورد نیاز بررسی شود. در مرحله بعد باید خروجی Relay یا SSR Drive بر اساس Heater و مدار قدرت انتخاب شود. Relay برای فرمان های عمومی و SSR Drive برای اتصال به Solid State Relay مناسب است. Power Supply، Range چاپ شده روی Dial، نوع سوکت در مدل TAS و نحوه Wiring نیز باید از روی Part Number دقیق بررسی شوند.
