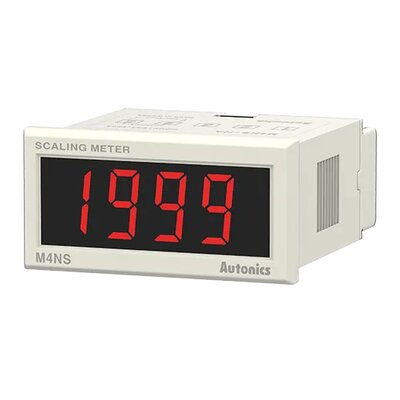

پنل متر آتونیکس M4NS یا Autonics M4NS Loop-Powered Digital Scaling Meter یک نمایشگر دیجیتال کوچک برای دریافت و نمایش سیگنال استاندارد 4–20mA است. این پنل متر به صورت خاص برای سیستم های Instrumentation و کنترل فرایند طراحی شده و می تواند مقدار جریان ارسالی توسط ترانسمیتر را به واحد مهندسی قابل فهم برای اپراتور تبدیل کند. ویژگی مهم M4NS این است که برای تغذیه خود به Power Supply جداگانه نیاز ندارد؛ دستگاه انرژی مورد نیاز را مستقیما از حلقه 4–20mA دریافت می کند. بنابراین تعداد سیم ها و تجهیزات داخل تابلو کاهش پیدا می کند و نصب نمایشگر در مدارهای فرایندی ساده تر می شود.
پنل متر آتونیکس M4NS چیست؟
M4NS یک Digital Scaling Meter است. ورودی دستگاه مستقیما سیگنال DC 4–20mA را دریافت می کند و مقدار آن را بر اساس Scale تعریف شده روی نمایشگر نشان می دهد.
برای مثال یک Pressure Transmitter ممکن است 4mA را معادل 0bar و 20mA را معادل 10bar ارسال کند. در M4NS می توان نمایشگر را طوری تنظیم کرد که به جای مقدار جریان، عدد 0 تا 10 را نمایش دهد.
همین روش برای Level، Flow، Temperature، Position و هر Transmitter دیگری که خروجی استاندارد 4–20mA دارد قابل استفاده است.
تغذیه Loop-Powered یعنی چه؟
در یک پنل متر معمولی معمولا دو ترمینال برای ورودی اندازه گیری و دو ترمینال دیگر برای Power Supply وجود دارند.
M4NS از ساختار Loop-Powered استفاده می کند. یعنی انرژی مورد نیاز مدار داخلی و نمایشگر از همان جریان حلقه 4–20mA تامین می شود.
در نتیجه برای خود M4NS نیازی به سیم کشی جداگانه 24VDC وجود ندارد. این ویژگی در تابلوهای کوچک یا سیستم های دارای تعداد زیاد Transmitter بسیار کاربردی است.
البته Loop Power به معنی بی نیاز بودن کل حلقه از منبع تغذیه نیست. Transmitter و Loop همچنان باید منبع تحریک مناسب داشته باشند و مجموع Impedance تجهیزات داخل حلقه نیز بررسی شود.
ورودی استاندارد 4–20mA
ورودی اندازه گیری M4NS از نوع DC 4–20mA است و این دستگاه برای اندازه گیری مستقیم Voltage یا AC Current طراحی نشده است.
سیگنال 4–20mA یکی از استانداردهای رایج در اتوماسیون و Instrumentation است. مقدار 4mA معمولا نقطه پایین Range و 20mA نقطه بالای Range را نشان می دهد.
وجود Live Zero در 4mA کمک می کند قطع شدن کابل یا افت کامل Signal از مقدار صفر واقعی فرایند قابل تشخیص باشد.
Scaling ورودی 4–20mA
مهم ترین وظیفه M4NS تبدیل جریان ورودی به مقدار مهندسی است.
کاربر می تواند مقدار Display مربوط به Low Input و High Input را تعریف کند. پس از آن دستگاه مقادیر بین این دو نقطه را به صورت متناسب محاسبه می کند.
برای مثال در یک Level Transmitter با Range صفر تا 5m می توان 4mA را برابر 0.00 و 20mA را برابر 5.00 تنظیم کرد.
در یک Flow Transmitter نیز می توان همین ورودی را به 0 تا 250m³/h یا هر مقدار دیگری که محدوده نمایشگر اجازه دهد تبدیل کرد.
محدوده نمایش −1999 تا 9999
حداکثر Display Range رسمی M4NS از −1999 تا 9999 است.
این محدوده اجازه می دهد پارامترهای مثبت و منفی فرایند مانند Pressure تفاضلی، Position یا Temperature به شکل مناسب نمایش داده شوند.
Decimal Point نیز قابل تنظیم است؛ بنابراین نمایش اعدادی مانند 50، 5.0، 0.50 یا مقادیر مشابه بر اساس Application امکان پذیر است.
نمایشگر 4 رقمی LED
مدل M4NS-NA دارای نمایشگر 4 رقمی 7-Segment LED است.
ارتفاع Character برابر 10mm است و برای مشاهده مقدار اندازه گیری شده از فاصله معمول پنل مناسب است.
ابعاد کوچک بدنه اجازه می دهد چند پنل متر در فضای محدود تابلو کنار یکدیگر نصب شوند.
ابعاد 48×24mm
سری M4NS دارای نمای جلویی DIN با عرض 48mm و ارتفاع 24mm است.
این فرم فشرده برای تابلوهای Instrumentation و تجهیزات OEM که فضای پنل محدود دارند مناسب است.
هنگام Replacement علاوه بر ابعاد جلویی، عمق نصب و Panel Cutout نیز باید با نقشه CAD یا ابعادی مدل کنترل شود.
مدل M4NS-NA
مدل اصلی رسمی این سری با کد M4NS-NA در صفحات Autonics ثبت شده است.
این مدل ورودی DC 4–20mA، تغذیه Loop Power و عملکرد Digital Scaling دارد.
خروجی اصلی آن از نوع Indicator است؛ یعنی برای نمایش مقدار طراحی شده و خروجی مقایسه ای Relay یا Open Collector به عنوان خروجی اصلی ندارد.
| پارامتر |
M4NS-NA |
| نوع | Loop-Powered Digital Scaling Meter |
| ورودی | DC 4–20mA |
| Power Supply | Loop Power |
| نمایشگر | 4-digit 7-Segment LED |
| ارتفاع رقم | 10mm |
| Display Range | −1999…9999 |
| Resolution | 12,000 |
| Display Cycle | 0.5 / 1 / 2 / 3 / 4 / 5s |
| Output | Indicator |
| ابعاد جلو | 48×24mm |
دقت نمایش M4NS
Display Accuracy مدل M4NS-NA در دمای مرجع 25±5°C برابر F.S. 0.3% rdg ±1-digit اعلام شده است.
در کل محدوده دمای کاری −10…+50°C مقدار اعلام شده به F.S. 0.4% rdg ±1-digit تغییر می کند.
برای کاربردهای نمایش عمومی Process این دقت مناسب است، اما در سیستم های اندازه گیری مرجع باید دقت کل Transmitter، کابل و نمایشگر با یکدیگر محاسبه شوند.
رزولوشن داخلی 12,000
Autonics برای M4NS-NA رزولوشن 12,000 را اعلام کرده است.
این Resolution داخلی در تبدیل Signal و Scaling استفاده می شود و نباید آن را با تعداد رقم نمایشگر یکی دانست.
نمایشگر همچنان چهار رقمی است و محدوده نهایی قابل نمایش −1999 تا 9999 باقی می ماند.
تنظیم سیکل نمایش
Display Cycle در M4NS قابل تنظیم است و مقادیر 0.5، 1، 2، 3، 4 و 5s را پشتیبانی می کند.
در Signalهای ناپایدار می توان Cycle طولانی تر انتخاب کرد تا عدد روی صفحه کمتر تغییر کند و خوانایی برای اپراتور بهتر شود.
در فرایندهای سریع تر نیز Cycle کوتاه تر باعث نمایش سریع تر تغییرات ورودی می شود.
High و Low Display Scale
High/Low Limit Display Scale یکی از مهم ترین قابلیت های M4NS است.
کاربر می تواند مشخص کند که مقدار پایین 4mA و مقدار بالای 20mA دقیقا چه اعدادی روی Display ایجاد کنند.
این قابلیت باعث می شود یک مدل M4NS برای تعداد زیادی Transmitter با Rangeهای متفاوت استفاده شود.
اصلاح High و Low Input
Input High/Low Value Correction برای جبران اختلاف جزئی میان مقدار واقعی Signal و نمایش مورد انتظار استفاده می شود.
این قابلیت می تواند در Commissioning کمک کند تا مقدار Display با Reference سیستم بهتر هماهنگ شود.
با این حال Correction نباید برای پنهان کردن خرابی Transmitter یا Wiring نامناسب استفاده شود.
Peak Value Monitoring
M4NS امکان Monitoring مقدار Peak نمایش داده شده را دارد.
این قابلیت برای مشاهده بیشترین یا کمترین مقدار فرایند در یک بازه زمانی کاربرد دارد.
Delay مربوط به Peak Monitoring نیز قابل تنظیم است تا تغییرات بسیار کوتاه و ناخواسته لزوما به عنوان Peak ثبت نشوند.
امپدانس حلقه و افت ولتاژ
در سیستم Loop-Powered، مجموع Impedance تجهیزات حلقه اهمیت زیادی دارد.
Autonics برای M4NS-NA حداکثر Impedance بین خطوط ورودی را تا 600Ω بر مبنای 24VDC اعلام کرده است.
اگر ولتاژ تحریک Loop کمتر باشد، مقدار Impedance قابل قبول نیز کاهش پیدا می کند.
بنابراین هنگام استفاده همزمان از Transmitter، PLC Analog Input، Barrier و M4NS باید Voltage Budget حلقه بررسی شود.
کاربرد با ترانسمیتر فشار
یکی از کاربردهای رایج M4NS نمایش فشار از Pressure Transmitter دارای خروجی 4–20mA است.
برای مثال در Transmitter صفر تا 16bar، Display Low روی 0 و Display High روی 16 تنظیم می شود.
اپراتور در نتیجه مقدار فشار را مستقیما بر حسب bar مشاهده می کند و نیازی به تبدیل دستی جریان ندارد.
کاربرد با سنسور سطح و دبی
Level Transmitter و Flow Transmitter نیز معمولا خروجی 4–20mA دارند و مستقیما با این ساختار سازگار هستند.
مقدار نمایش می تواند بر حسب متر، لیتر، درصد، m³/h یا واحد مهندسی مورد نیاز تنظیم شود.
Decimal Point قابل تنظیم اجازه می دهد تعداد رقم اعشار نیز بر اساس Resolution واقعی سنسور انتخاب شود.
تفاوت M4NS و M4YS
M4NS و M4YS از یک خانواده Loop-Powered Scaling Meter هستند و هر دو ورودی 4–20mA دارند.
تفاوت اصلی آن ها در ابعاد جلویی است. M4NS دارای اندازه 48×24mm و M4YS دارای اندازه 72×36mm است.
بنابراین انتخاب میان این دو بیشتر به فضای پنل و اندازه Display مورد نیاز بستگی دارد.
تفاوت M4NS با M4N و M4NN
M4NS برای ورودی 4–20mA و تغذیه Loop-Powered طراحی شده است.
خانواده هایی مانند M4N و M4NN گزینه های متنوع تری برای اندازه گیری مستقیم Voltage و Current دارند و Power Supply مستقل استفاده می کنند.
بنابراین اگر هدف اندازه گیری مستقیم 220VAC یا جریان AC باشد، M4NS انتخاب مناسبی نیست.
شرایط محیطی M4NS
دمای کاری M4NS-NA برابر −10…+50°C و دمای نگهداری −25…+60°C است.
رطوبت کاری و نگهداری 35…85%RH اعلام شده و شرایط باید بدون یخ زدگی یا میعان باشد.
وزن مدل M4NS-NA همراه بسته بندی حدود 44g است و بدنه کامپکت فشار کمی به پنل وارد می کند.
کاربردهای پنل متر آتونیکس M4NS
نمایش فشار 4–20mA
نمایش سطح مخزن
نمایش دبی
نمایش دمای ترانسمیتر
Instrumentation Panel
ماشین آلات صنعتی
نمایش Position خطی
تجهیزات OEM
راهنمای انتخاب پنل متر M4NS
ابتدا باید مطمئن شد خروجی سنسور یا Transmitter از نوع DC 4–20mA است.
سپس Range مهندسی مورد نیاز بررسی شود تا در محدوده Display برابر −1999 تا 9999 قابل نمایش باشد.
اگر خروجی Alarm یا Preset نیاز است، باید توجه داشت M4NS-NA مدل Indicator است و برای خروجی مقایسه ای باید خانواده دیگری بررسی شود.
در مرحله بعد Loop Voltage و مجموع Impedance تجهیزات کنترل شوند تا M4NS و Transmitter هر دو ولتاژ کافی دریافت کنند.
در پایان ابعاد 48×24mm، Panel Cutout، شرایط محیطی و نیاز به Peak Monitoring یا Scaling بررسی شوند.
قیمت پنل متر آتونیکس M4NS
قیمت M4NS به موجودی مدل M4NS-NA و شرایط تامین محصول وابسته است.
در زمان خرید بهتر است نوع Signal سنسور نیز اعلام شود تا مشخص شود M4NS با حلقه اندازه گیری موجود سازگار است.
اگر نیاز به Voltage، Current مستقیم یا Alarm Output وجود دارد، انتخاب یک خانواده دیگر ممکن است مناسب تر باشد.
سوالات متداول پنل متر آتونیکس M4NS
ورودی M4NS چیست؟
ورودی اندازه گیری M4NS-NA از نوع DC 4–20mA است.
آیا M4NS به تغذیه 24V جداگانه نیاز دارد؟
خیر. خود پنل متر Loop-Powered است و انرژی خود را از حلقه جریان دریافت می کند؛ البته حلقه و Transmitter همچنان به منبع تحریک مناسب نیاز دارند.
محدوده نمایش M4NS چقدر است؟
محدوده Display رسمی از −1999 تا 9999 است.
آیا می توان فشار را بر حسب bar نمایش داد؟
بله. اگر Pressure Transmitter خروجی 4–20mA داشته باشد، مقدار Low و High نمایش بر اساس Range فشار تنظیم می شود.
آیا M4NS خروجی رله دارد؟
مدل M4NS-NA به عنوان Indicator ثبت شده و خروجی مقایسه ای اصلی ندارد.
ابعاد پنل متر M4NS چقدر است؟
ابعاد جلویی سری M4NS برابر 48×24mm است.
دقت M4NS چقدر است؟
در دمای مرجع 25±5°C دقت نمایش F.S. 0.3% rdg ±1-digit اعلام شده است.
تفاوت M4NS و M4YS چیست؟
عملکرد اصلی مشابه است؛ M4NS ابعاد 48×24mm و M4YS ابعاد 72×36mm دارد.
آیا M4NS برای 0–10V مناسب است؟
خیر. M4NS-NA برای DC 4–20mA طراحی شده است و برای ورودی Voltage باید سری مناسب دیگری انتخاب شود.
برای خرید M4NS چه اطلاعاتی لازم است؟
نوع خروجی Transmitter، Range مهندسی، Voltage حلقه، تجهیزات سری داخل Loop و ابعاد پنل باید بررسی شوند.
راهنمای خرید و قیمت پنل متر آتونیکس M4NS
برای خرید پنل متر آتونیکس M4NS ابتدا باید خروجی تجهیز اندازه گیری بررسی شود. M4NS-NA به طور اختصاصی برای ورودی DC 4–20mA طراحی شده و تغذیه آن از همان Loop تامین می شود. سپس Range واقعی فرایند، نقطه اعشار و Scale نمایش در محدوده −1999 تا 9999 تعیین می شوند. اگر چند تجهیز مانند Barrier، PLC Analog Input و پنل متر به صورت سری در حلقه قرار دارند، مجموع Impedance و Voltage مورد نیاز Loop نیز باید کنترل شود. برای کاربردهایی که Alarm یا خروجی مقایسه ای نیاز دارند باید مدل دیگری بررسی شود.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی پنل متر M4NS-NA، تطبیق آن با ترانسمیترهای فشار، سطح، دبی و دما، محاسبه سازگاری حلقه 4–20mA، تنظیم Scale مناسب، بررسی مدل جایگزین، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید پنل متر آتونیکس M4NS با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
