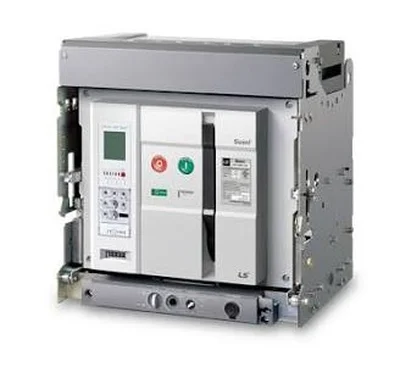

کلید هوایی ال اس Metasol یا LS ELECTRIC Metasol Air Circuit Breaker یک خانواده ACB برای حفاظت و قطع و وصل مدارهای فشار ضعیف با جریان بالا است. این کلیدها معمولا در ورودی اصلی تابلوهای توزیع، خروجی ترانسفورماتور، فیدرهای اصلی کارخانه، تابلوهای MDB و مدارهایی استفاده می شوند که علاوه بر جریان نامی بالا، قابلیت تحمل و قطع جریان اتصال کوتاه، هماهنگی حفاظتی و کنترل از راه دور اهمیت دارد. در لاین آپ رسمی فعلی LS، سری Metasol با دو تیپ اصلی AN و AS شناخته می شود و در چهار فریم فیزیکی D، E، F و G عرضه شده است. دامنه جریان بسته به فریم و مدل از چندصد آمپر شروع می شود و در مدل های بزرگ AS به 6300A می رسد. مدل های ثابت و کشویی، 3 و 4 پل، رله های حفاظتی دیجیتال و تجهیزات جانبی متنوع امکان تطبیق کلید با ساختار تابلو و Protection Study پروژه را فراهم می کنند.
کلید هوایی Metasol چیست؟
Metasol ACB یک کلید هوایی فشار ضعیف است که علاوه بر قطع و وصل عادی مدار، با استفاده از Trip Relay می تواند در شرایط اضافه بار، اتصال کوتاه و سایر خطاهای تعریف شده مدار را به صورت خودکار قطع کند.
قوس الکتریکی ایجادشده هنگام قطع جریان توسط ساختار Arc Chamber کنترل و خاموش می شود. LS برای این خانواده طراحی مناسب Arc و قدرت قطع بالا را در کنار ابعاد بهینه برای تابلو ارائه کرده است.
Metasol به ویژه برای پروژه هایی قابل بررسی است که عملکردهای اصلی ACB، رنج جریان گسترده و امکان انتخاب تجهیزات فرمان و حفاظتی مورد نیاز است.
تیپ های AN و AS در Metasol ACB
در ساختار رسمی Metasol دو تیپ اصلی AN و AS دیده می شوند. AN بیشتر بر عملکردهای پایه و انتخاب اقتصادی تر تمرکز دارد، در حالی که AS برای دامنه جریان و قدرت قطع گسترده تر استفاده می شود.
مدل های AN عمدتا در فریم D و جریان های پایین تر این خانواده دیده می شوند. AS دامنه گسترده تری دارد و در Frameهای D، E، F و G تا 6300A ادامه پیدا می کند.
انتخاب AN یا AS صرفا بر اساس قیمت انجام نمی شود. Rated Current، Breaking Capacity، Frame، تعداد پل و مشخصات حفاظتی باید همزمان بررسی شوند.
فریم های D، E، F و G
| فریم |
محدوده کلی |
نمونه مدل |
| D | تا حدود 2000AF | AN-06D تا AN-16D / AS تا 2000A بسته به کد |
| E | تا 4000AF | AS-20E تا AS-40E |
| F | 5000AF | AS-50F |
| G | تا 6300AF | AS-40G تا AS-63G |
Frame نشان دهنده ساختار مکانیکی پایه ACB است و با Rated Current دقیق یکسان نیست. ممکن است چند جریان نامی مختلف در یک فریم مشترک عرضه شوند.
رنج جریان کلید هوایی Metasol
در اسناد رسمی Metasol جریان های متنوعی مانند 630A، 800A، 1000A، 1250A، 1600A، 2000A، 2500A، 3200A، 4000A، 5000A و 6300A بسته به فریم و تیپ محصول دیده می شوند.
در فریم D، مدل های پایین تر خانواده قرار می گیرند و فریم های E، F و G برای جریان های بالاتر استفاده می شوند. بالاترین مدل فعلی Metasol AS در گروه G تا 6300A گسترش دارد.
Rated Current باید با جریان طراحی شبکه، ظرفیت Busbar، ترانسفورماتور و شرایط حرارتی داخل تابلو هماهنگ باشد. انتخاب Frame بزرگ تر به تنهایی به معنی مجاز بودن عبور هر جریان از تابلو نیست.
قدرت قطع Metasol ACB
قدرت قطع Metasol به Frame و Rated Current وابسته است. LS برای این خانواده در 500VAC از ظرفیت های 65kA تا 120kA استفاده می کند.
| جریان / گروه |
قدرت قطع در 500VAC |
| 630…1600A | 65kA در مدل های مربوط |
| 2000A | 70kA |
| 2500…4000A | 85kA |
| 5000A | 100kA |
| 6300A | 120kA |
این اعداد مربوط به شرایط مشخص 500VAC هستند. قدرت قطع در ولتاژ دیگر باید از جدول همان Part Number استخراج شود و نمی توان Rating یک ولتاژ را به شبکه دیگر تعمیم داد.
Ics برابر 100 درصد Icu
LS برای خانواده Metasol ویژگی Ics = 100% Icu را در مشخصات اصلی اعلام می کند. Icu ظرفیت نهایی قطع اتصال کوتاه و Ics ظرفیت قطع سرویس کلید است.
برابر بودن این دو مقدار در مدل های مربوط نشان می دهد ظرفیت قطع سرویس کلید با Ultimate Breaking Capacity آن برابر است. این ویژگی در شبکه های صنعتی و فیدرهای اصلی اهمیت زیادی دارد.
ولتاژ نامی و عایقی
در مشخصات رسمی Metasol، ولتاژ عایقی نامی Ui برابر 1000V و ولتاژ ضربه قابل تحمل Uimp برابر 12kV اعلام شده است.
ولتاژ کاری نامی Ue در لاین آپ اصلی شامل 500VAC و 690VAC است. قدرت قطع در هر Voltage باید جداگانه بررسی شود.
مدل ثابت Metasol ACB
در ساختار Fixed، بدنه کلید مستقیما در تابلو نصب می شود و اتصالات قدرت به Terminalهای خود ACB متصل هستند.
نوع ثابت معمولا ساختار ساده تر و هزینه پایین تری نسبت به Draw-out دارد، اما برای خارج کردن کامل Breaker جهت تعمیر، عملیات مکانیکی و خاموشی بیشتری لازم است.
اگر تابلو به قابلیت سرویس سریع، تعویض Breaker یا تست بدون اتصال کامل قدرت نیاز ندارد، Fixed Type می تواند قابل بررسی باشد.
مدل کشویی یا Draw-out
در مدل Draw-out، کلید روی Cradle نصب می شود و می توان آن را از بخش ثابت تابلو خارج کرد. این ساختار در Main Switchboardهای صنعتی بسیار کاربردی است.
موقعیت های Connected، Test و Disconnected امکان تست مدار کنترل و سرویس Breaker را با انعطاف بیشتری فراهم می کنند.
هنگام خرید مدل کشویی باید مشخص شود کلید همراه Cradle نیاز است یا فقط Breaker جایگزین برای Cradle موجود سفارش داده می شود.
کلید هوایی 3 پل و 4 پل Metasol
Metasol در مدل های 3P و 4P ارائه می شود. سه پل برای شبکه سه فاز در ساختاری که قطع Neutral لازم نیست و چهارپل برای شبکه ای که Neutral نیز باید قطع شود قابل انتخاب است.
در Ordering Codeهای LS، آرایش فاز و Neutral نیز در مدل های چهارپل مشخص می شود. بنابراین سفارش فقط با عبارت «Metasol چهارپل» برای تعیین کد کامل کافی نیست.
انتخاب 3P یا 4P باید مطابق سیستم زمین، ژنراتور، ATS و الزامات طراحی شبکه انجام شود.
Trip Relay کلید هوایی Metasol
Metasol می تواند به رله تریپ دیجیتال مجهز شود. LS برای ACBهای Susol و Metasol رله هایی با عملکرد حفاظتی و در نسخه های مربوط امکانات اندازه گیری و ارتباط ارائه می کند.
بسته به نوع Trip Relay، حفاظت های Long-Time، Short-Time، Instantaneous و Ground Fault قابل تنظیم هستند. امکاناتی مانند ZSI، حفاظت ولتاژی و قابلیت های اندازه گیری نیز در نسخه های مربوط وجود دارند.
نوع Trip Relay باید در زمان سفارش مشخص شود، زیرا تأثیر مستقیمی بر قابلیت Protection Coordination و مانیتورینگ شبکه دارد.
حفاظت L، S، I و G
L یا Long-Time برای اضافه بار، S یا Short-Time برای اتصال کوتاه با تأخیر کنترل شده، I یا Instantaneous برای قطع سریع اتصال کوتاه شدید و G یا Ground Fault برای خطای زمین در مدل های مربوط استفاده می شوند.
امکان تنظیم این پارامترها کمک می کند ACB اصلی با MCCBها و سایر Breakerهای پایین دست هماهنگ شود و هنگام Fault فقط نزدیک ترین تجهیز حفاظتی عمل کند.
ZSI و هماهنگی حفاظتی
در Trip Relayهای مربوط، ZSI یا Zone Selective Interlocking برای بهبود Selectivity و کاهش زمان قطع خطا استفاده می شود.
این قابلیت با تبادل سیگنال بین کلیدهای حفاظتی می تواند تشخیص دهد خطا در کدام بخش شبکه قرار دارد و اجازه دهد نزدیک ترین Breaker با سرعت مناسب عمل کند.
استفاده از ZSI باید بر اساس طراحی حفاظت و تجهیزات سازگار انجام شود و صرفا فعال کردن یک گزینه نرم افزاری نیست.
اندازه گیری و ارتباط
Trip Relayهای چندمنظوره Metasol در مدل های مربوط علاوه بر Protection قابلیت Power Meter نیز دارند. این امکان برای مانیتورینگ وضعیت فیدر اصلی و تحلیل عملکرد شبکه کاربرد دارد.
اسناد فعلی LS همچنان برای Susol/Metasol ACB نقشه ارتباط Modbus و نرم افزار مدیریت Trip Unit ارائه می کنند. بنابراین قابلیت ارتباط برای مدل های سازگار بخشی از اکوسیستم فعلی این خانواده است.
تجهیزات جانبی کلید هوایی Metasol
Motor Charging
شارژ خودکار فنر Closing
Closing Coil
فرمان بستن کلید
Shunt Trip
فرمان باز کردن از راه دور
UVT
تریپ افت ولتاژ
Auxiliary Contact
اعلام وضعیت کلید
Position Switch
اعلام موقعیت مدل کشویی
Mechanical Interlock
جلوگیری از وصل همزمان کلیدها
Key / Pad Lock
قفل مکانیکی و ایمنی
LS برای خانواده ACB خود مجموعه گسترده ای از تجهیزات جانبی ارائه می کند. سازگاری هر Accessory با Frame، مدل Fixed/Draw-out و Control Voltage باید قبل از سفارش کنترل شود.
موتور شارژ فنر
Motor Charging Mechanism فنر Closing را با منبع تغذیه خارجی شارژ می کند تا کلید برای فرمان Close آماده شود.
LS در مشخصات فنی ACB محدوده عملکرد موتور شارژ را در مدل های مربوط حدود 85 تا 110 درصد ولتاژ نامی مطابق IEC بیان می کند.
Control Voltage موتور باید هنگام سفارش مشخص شود و با ولتاژ فرمان تابلو سازگار باشد.
Closing Coil و Shunt Trip
Closing Coil پس از شارژ شدن مکانیزم فنری فرمان بستن کلید را اجرا می کند. در مقابل Shunt Trip برای باز کردن یا Trip کردن ACB با فرمان الکتریکی استفاده می شود.
این دو Accessory عملکرد متفاوتی دارند و هر کدام با ولتاژهای فرمان مشخص عرضه می شوند. در تابلوهای دارای PLC یا ATS باید خروجی های فرمان با Coil مناسب تطبیق داده شوند.
Undervoltage Trip یا UVT
UVT برای Trip کلید هنگام کاهش ولتاژ Control Circuit استفاده می شود. این قابلیت می تواند از ادامه کار شبکه یا تجهیزات در ولتاژ نامناسب جلوگیری کند.
UVT همچنین در طراحی هایی که وصل مجدد خودکار کلید بعد از برگشت برق مجاز نیست نقش مهمی دارد. Rated Voltage خود UVT باید با سیستم فرمان تطبیق داده شود.
Interlock در Metasol ACB
Mechanical Interlock برای جلوگیری از وصل همزمان دو یا چند ACB استفاده می شود. این قابلیت در سیستم های Main-Tie-Main، دو ورودی ترانس و ATSهای صنعتی اهمیت زیادی دارد.
LS علاوه بر Mechanical Interlock، گزینه های Lock مختلف مانند Key Lock، Pad Lock، Safety Shutter Lock و Door Interlock را در خانواده ACB ارائه می کند.
تفاوت Metasol ACB و Susol ACB
Metasol و Susol هر دو تا 6300A در لاین آپ LS حضور دارند، اما Susol خانواده Premium با قدرت قطع بالاتر است.
برای مثال Susol AH در 500VAC و Frameهای اصلی به ترتیب تا 85kA، 100kA و 150kA قدرت قطع دارد، در حالی که Metasol در همان ولتاژ در بالاترین مدل AS تا 120kA می رسد.
Metasol برای پروژه ای که نیازهای حفاظت و قدرت قطع آن با مشخصات AN یا AS پوشش داده می شود می تواند انتخاب مناسب تری باشد؛ برای شبکه دارای Fault Level بسیار بالا یا نیازهای Premium باید Susol نیز بررسی شود.
کاربردهای کلید هوایی Metasol
ورودی اصلی تابلو MDB
خروجی ترانسفورماتور
Main Incomer
Bus Coupler
تابلوهای صنعتی بزرگ
تأسیسات تجاری بزرگ
شبکه های دارای Selectivity
تابلو ATS و دو ورودی
راهنمای انتخاب کلید هوایی Metasol
ابتدا جریان طراحی شبکه و ظرفیت Busbar مشخص شود. سپس Frame و Rated Current مناسب از میان مدل های Metasol انتخاب می شوند.
در مرحله دوم جریان اتصال کوتاه احتمالی محل نصب محاسبه شود. Icu انتخابی باید در همان ولتاژ کاری شبکه از Short-Circuit Level کمتر نباشد.
سپس 3P یا 4P بودن و نوع Fixed یا Draw-out تعیین شود. برای Main Incomerهای حساس، Draw-out معمولا سرویس پذیری بیشتری ایجاد می کند.
در مرحله بعد نوع Trip Relay و حفاظت های L، S، I و G و نیاز به Measurement یا Communication مشخص شوند.
در نهایت Motor Charging، Closing Coil، Shunt Trip، UVT، Auxiliary Contact، Position Switch، Interlock و سایر Accessories همراه با Control Voltage آن ها تعیین شوند.
نصب و سرویس Metasol ACB
در جریان های چند هزار آمپر، کیفیت اتصال Busbar و رعایت ابعاد توصیه شده اهمیت بسیار زیادی دارد. سطح مقطع و تعداد Busbar باید با Rated Current، دمای محیط و نحوه نصب تطبیق داده شوند.
LS در اسناد فنی خود برای Frameهای مختلف سایز Busbar و Derating ناشی از افزایش دما را ارائه می کند. در دمای بالاتر ممکن است جریان قابل تحمل پیوسته کاهش پیدا کند.
مکانیزم کشویی، فنر، موتور شارژ، Coilها، Trip Relay و Contactها باید طبق برنامه تعمیر و نگهداری کنترل شوند. هرگونه تغییر در تنظیم Trip Relay نیز باید بر اساس Protection Study انجام شود.
قیمت کلید هوایی ال اس Metasol
قیمت Metasol ACB به جریان نامی، Frame، تیپ AN یا AS، تعداد پل و قدرت قطع بستگی دارد. Fixed یا Draw-out بودن نیز اختلاف قابل توجهی در قیمت مجموعه ایجاد می کند.
نوع Trip Relay، Motor Charging، Closing Coil، Shunt Trip، UVT، Interlock و تعداد Auxiliary Contactها نیز روی قیمت نهایی اثر دارند.
در مدل Draw-out باید مشخص شود قیمت فقط Breaker مورد نظر است یا Cradle نیز همراه آن سفارش داده می شود.
برای Replacement بهتر است کد کامل ACB، عکس Nameplate و مشخصات Cradle موجود ارائه شوند تا تطبیق صرفا بر اساس جریان نامی انجام نشود.
سوالات متداول کلید هوایی ال اس Metasol
Metasol ACB تا چند آمپر عرضه می شود؟
لاین آپ رسمی Metasol تا 6300A در مدل AS و Frame G گسترش دارد.
تیپ های Metasol ACB کدام هستند؟
AN و AS دو تیپ اصلی Metasol هستند. AS دامنه گسترده تر و قدرت قطع بالاتری در مدل های مربوط ارائه می کند.
بالاترین قدرت قطع Metasol چقدر است؟
در صفحه رسمی Metasol، مدل 6300A دارای قدرت قطع 120kA در 500VAC است.
Metasol مدل کشویی دارد؟
بله. نسخه های Fixed و Draw-out در لاین آپ رسمی وجود دارند.
Metasol سه پل و چهارپل دارد؟
بله. مدل های 3P و 4P بسته به فریم و کد محصول ارائه می شوند.
Ics کلید Metasol چقدر است؟
LS برای خانواده Metasol ویژگی Ics برابر 100% Icu را در مدل های اصلی اعلام کرده است.
تفاوت Susol و Metasol ACB چیست؟
Susol خانواده Premium با قدرت قطع بالاتر است؛ Metasol شامل AN و AS بوده و برای طیف گسترده ای از کاربردهای استاندارد ACB عرضه می شود.
آیا Metasol قابلیت ارتباط دارد؟
بسته به Trip Relay، قابلیت های اندازه گیری و ارتباط وجود دارند و LS همچنان نقشه Modbus و نرم افزار مدیریت ACBهای Susol/Metasol را منتشر می کند.
برای مدل کشویی Cradle جداست؟
Breaker و Cradle در ساختار Draw-out اجزای قابل تفکیک هستند؛ هنگام استعلام باید مشخص شود مجموعه کامل یا فقط Breaker مورد نیاز است.
برای خرید Metasol ACB چه اطلاعاتی لازم است؟
جریان نامی، Frame، تعداد پل، ولتاژ شبکه، قدرت قطع، Fixed یا Draw-out بودن، Trip Relay و ولتاژ تجهیزات جانبی باید مشخص شوند.
راهنمای خرید و قیمت کلید هوایی ال اس Metasol
برای خرید کلید هوایی ال اس Metasol ابتدا جریان نامی، Frame و Short-Circuit Level شبکه تعیین شود. سری Metasol شامل تیپ های AN و AS است و بسته به مدل تا 6300A و قدرت قطع 120kA در 500VAC گسترش دارد. سپس تعداد پل، Fixed یا Draw-out بودن، Trip Relay و حفاظت های L/S/I/G انتخاب می شوند. در مرحله نهایی ولتاژ Motor Charging، Closing Coil، Shunt Trip و UVT و همچنین Auxiliary Contact، Position Switch و Interlockهای مورد نیاز مشخص می شوند.
